8x8 LED-matrismodul MAX7219 för Arduino och Raspberry Pi
Varumärke: satkit
77,34kr
Moms ingår (Exkl. moms: 61,88 kr)
Begränsat lager
Standardleverans
Tor, Apr 30 - Mån, Maj 4
Expressleverans
Tis, Apr 28 - Ons, Apr 29
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter

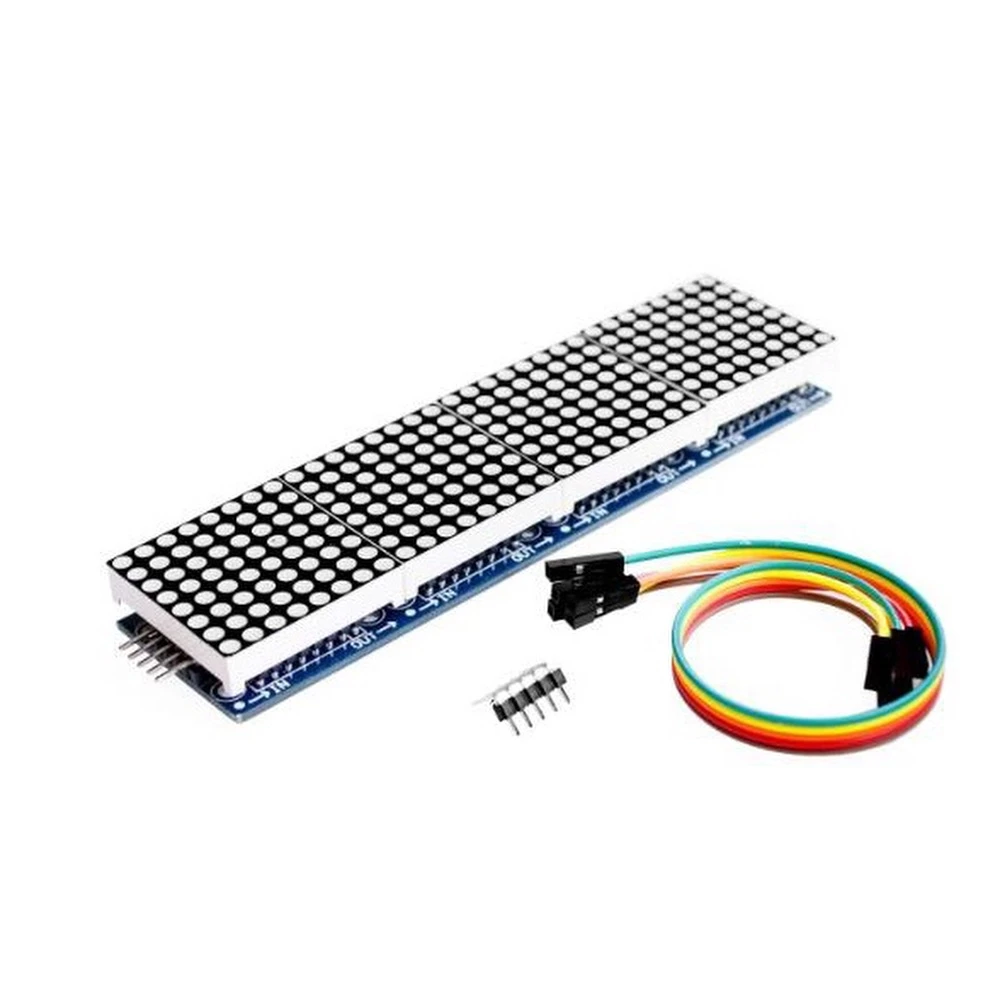

8x8 LED-matrismodul MAX7219 är en viktig komponent för elektronikprojekt med Arduino och Raspberry Pi. Denna LED-display gör det möjligt att visa text, siffror och enkla grafikmönster med hjälp av en punktmatris som underlättar skapandet av tickers, digitala klockor, animerade meddelanden och andra informationsdisplayer.

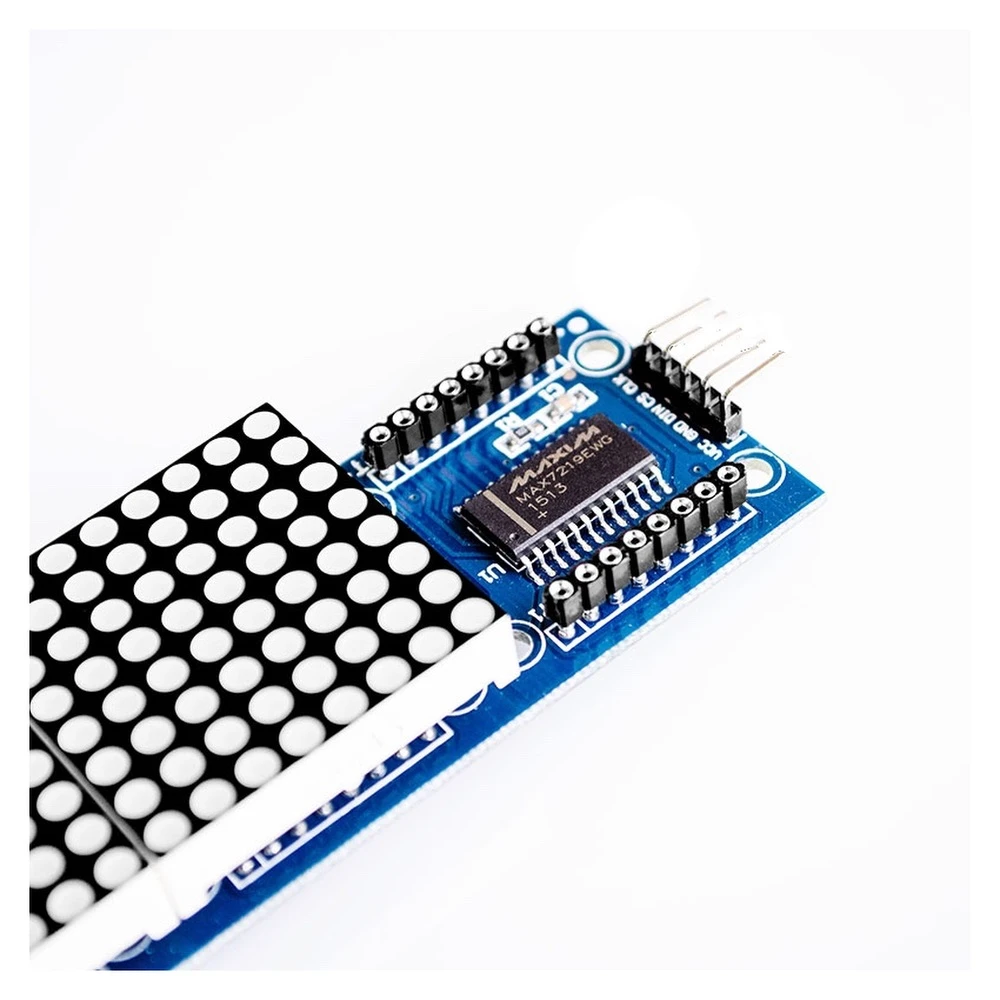

Denna modul styrs av MAX7219-chippet, som förenklar hanteringen av LED-matrisen och minskar antalet pinnar som behövs för anslutningen. Dess driftspänning är 5V, vilket gör den kompatibel med de flesta Arduino-kort och liknande system.
Viktiga egenskaper:
- Styrenhet: MAX7219 för effektiv hantering av LED-matrisen.
- Driftspänning: 5V, kompatibel med Arduino och Raspberry Pi.
- Upplösning: 8 x 32 pixlar, med röda LED-punkter på 3 mm för hög synlighet.
- Kompakta mått: 32 x 129 x 14 mm, enkel att integrera i projekt.

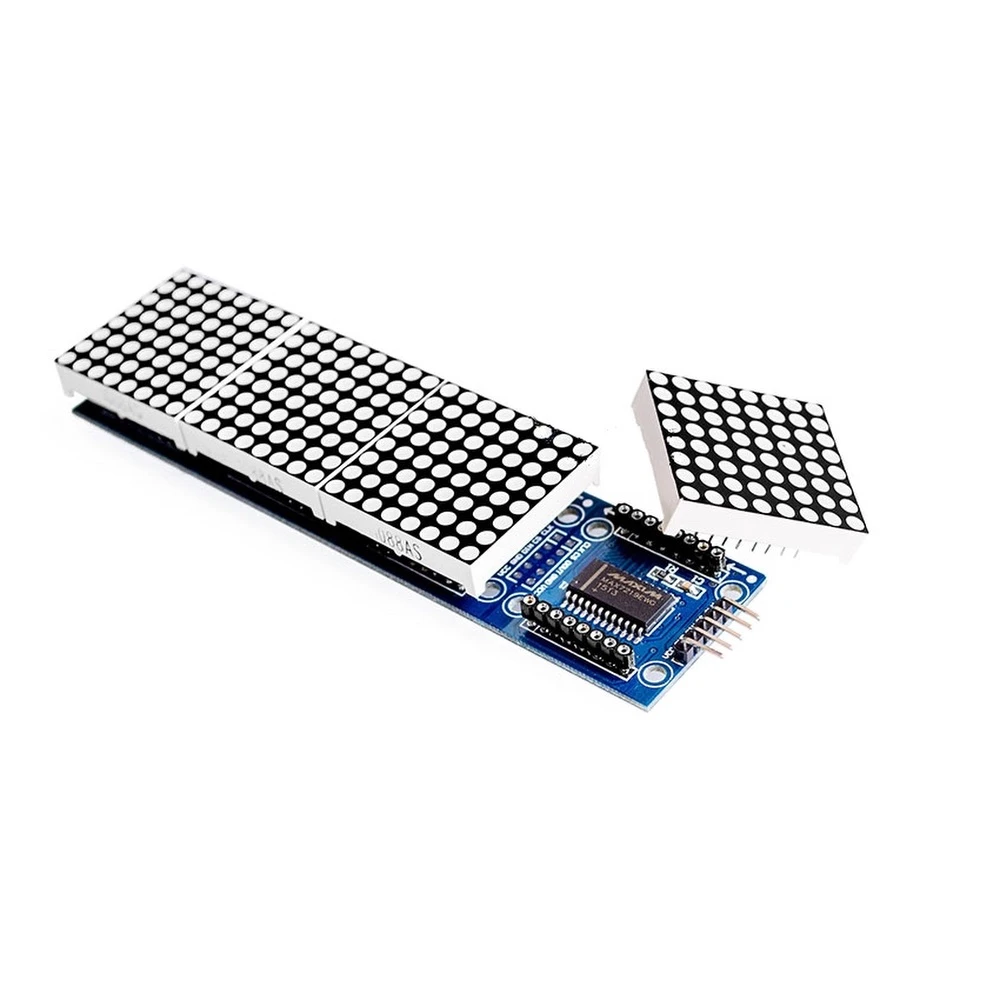

- Standardanslutningar: VCC, GND, DIN, CS och CLK för enkel installation.
Typiska användningsområden:
- Informationsdisplayer för DIY-projekt med Arduino och Raspberry Pi.
- Skapande av tickers för att visa dynamiska meddelanden eller varningar.
- Visning av siffror och text i elektroniska enheter.
- Utbildningsprojekt för att lära sig om LED-matriser och MAX7219-styrenheter.
Kompatibilitet: Denna modul är kompatibel med Arduino-kort och Raspberry Pi, vilket gör den enkel att integrera i en mängd olika elektronik- och hobbyprojekt.
Med denna punktmatrismodul kan utvecklare och elektronikentusiaster enkelt skapa anpassade och funktionella LED-displayer och dra nytta av MAX7219-styrenhetens kapacitet för att förenkla kabeldragning och programmering.
- MAX7219-styrenhet för effektiv hantering av LED-matris
- Driftspänning: 5V kompatibel med Arduino och Raspberry Pi
- Upplösning 8 x 32 pixlar med röda 3 mm LED-dioder
- Kompakta mått: 32 x 129 x 14 mm
- Anslutningar: VCC, GND, DIN, CS, CLK för enkel integration
Kundfrågor & svar
Vilka är matrisens exakta mått och vad innehåller lådan när produkten tas emot?

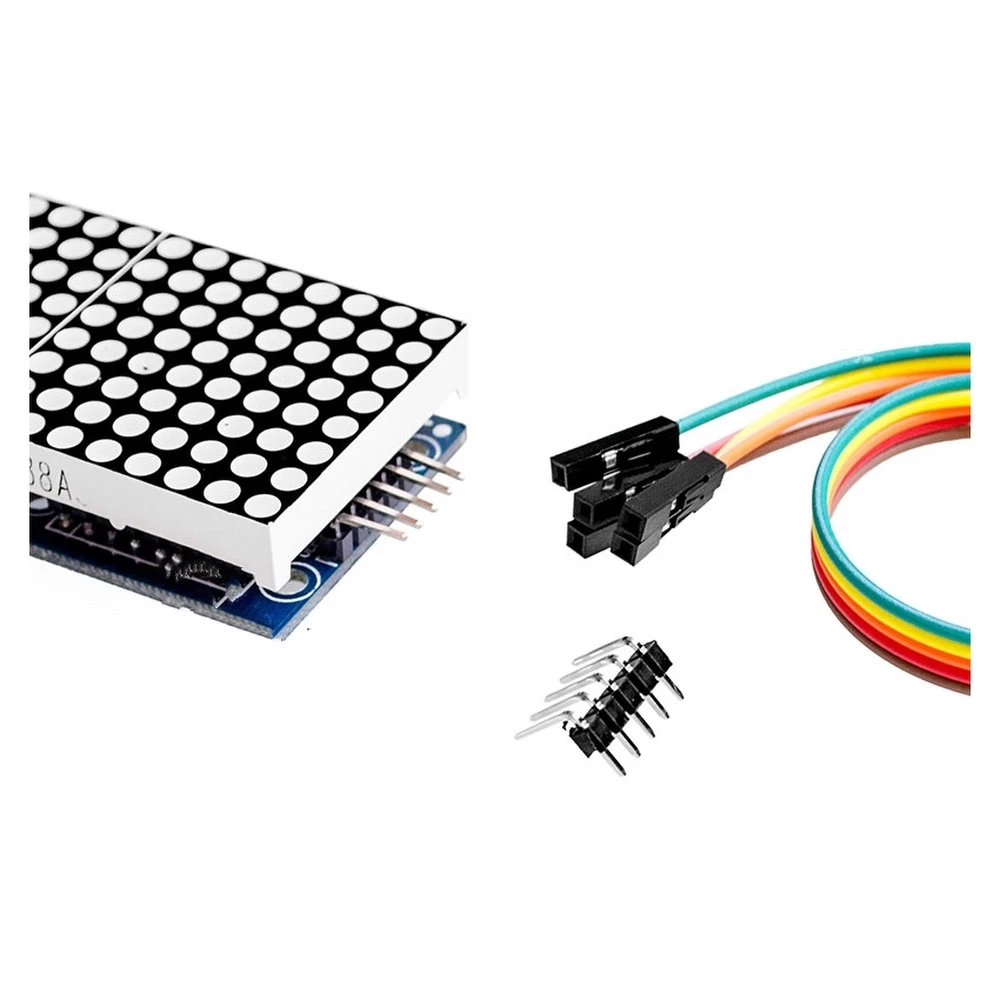

Modulens mått är 32 mm i höjd, 129 mm i längd och 14 mm i djup. I lådan ingår den monterade matrisen samt nödvändiga pinnar/kontakter för integration. Jumperkablar och fysisk manual ingår vanligtvis inte.
Är den kompatibel med 3,3V-mikrokontroller och vilka pinnar krävs för anslutning?
Modulen är avsedd att arbeta vid 5 V, så att ansluta 3,3 V-signaler direkt kan leda till att den inte känns igen eller fungerar instabilt. Det rekommenderas att använda en logiknivåomvandlare. De nödvändiga pinnarna är: VCC (5V), GND (jord), DIN (data), CS (chip select), CLK (klocka).
Hur installeras den och vad är god praxis för att säkerställa att modulen inte skadas under användning?
Det rekommenderas att löda pinnarna försiktigt för att undvika kortslutningar och alltid ansluta matningen till den angivna spänningen. God praxis är att lägga till begränsningsmotstånd om flera moduler kombineras och att undvika att utsätta kretsen för fukt eller överström. Ljuset bör begränsas till angivna värden för att förhindra överhettning.
Vilken prestanda kan förväntas när det gäller uppdateringsfrekvens och synlighet, och vilka är de typiska driftgränserna?
MAX7219 möjliggör en uppdateringsfrekvens på upp till 800 Hz, vilket räcker för stabila bilder utan synligt flimmer för blotta ögat. Modulen fungerar optimalt mellan 0–50 °C och spänningen får inte överskrida 5V, inte heller den totala ström som rekommenderas i databladet (vanligtvis cirka 320 mA för 32 samtidiga tända LEDs).
Vilka kort är denna 8x8 LED-matrismodul kompatibel med?
Denna modul är kompatibel med Arduino-kort och Raspberry Pi och fungerar med en spänning på 5V.
Vilken typ av styrenhet använder denna modul?
Den använder MAX7219-styrenheten, som förenklar hanteringen av LED-matriser genom att minska antalet nödvändiga pinnar.
Vilka mått har modulen?
Modulen mäter 32 x 129 x 14 mm, vilket gör den enkel att integrera i kompakta projekt.
Vilken typ av information kan visas på denna display?
Text, siffror och enkla grafikmönster kan visas, vilket gör den idealisk för tickers och informationsdisplayer.
Hur ansluts modulen till Arduino- eller Raspberry Pi-kortet?
Den ansluts via VCC, GND, DIN, CS och CLK, enligt standardanslutningarna för denna typ av modul.
