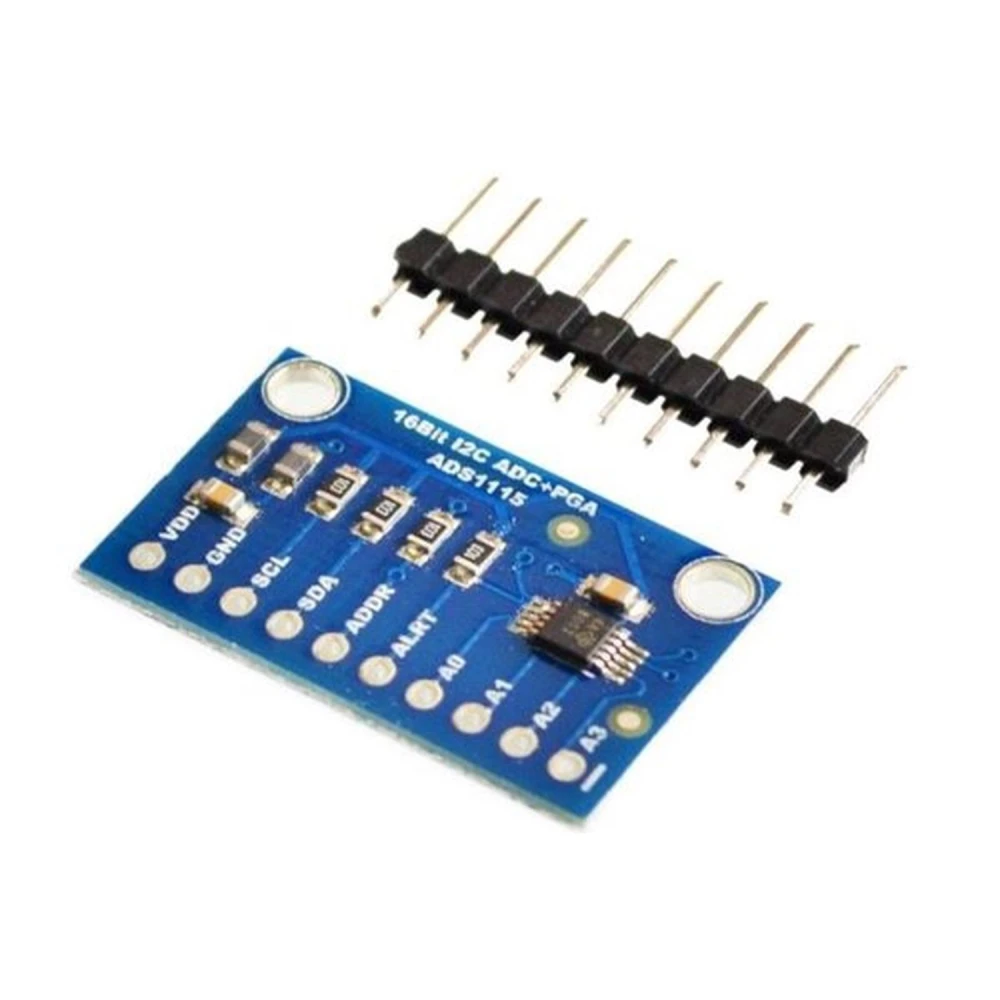

ADS1115 Arduino ADC-modul 4 kanaler 16 Bit I2C med förstärkare
Varumärke: satkit
56,25kr
Moms ingår (Exkl. moms: 45,00 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 54,00 kr | -4% |
| 10+ | 51,19 kr | -9% |
| 20+ | 45,00 kr | -20% |
I lager - Skickas omedelbart
Standardleverans
Tor, Apr 30 - Mån, Maj 4
Expressleverans
Tis, Apr 28 - Ons, Apr 29
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter
Den ADS1115 Arduino ADC-modul 4 kanaler är en extern analog-till-digital-omvandlare som enkelt ansluts till mikrokontroller som Arduino via I2C-gränssnittet. Modulen erbjuder fyra analoga ingångskanaler med 16 bits upplösning, vilket möjliggör precisa och tillförlitliga mätningar för dina elektronik- och automationsprojekt.
Denna modul utmärker sig med sin inbyggda förstärkare, som förbättrar känsligheten och gör det möjligt att upptäcka lågspänningssignaler med högre noggrannhet. Dessutom har ADS1115 fyra adresser som kan väljas via pinnen ADDRESS, vilket underlättar anslutning av flera moduler på samma I2C-buss.
Huvudegenskaper:
- ADC-upplösning: 16 bits (15 bits för mätning och 1 bit för tecken)
- Kommunikationsgränssnitt: I2C
- Tillgängliga kanaler: 4 analoga ingångar (AN0, AN1, AN2, AN3) eller 2 differentiella ingångar
- Inspänningsområde: 2.0 till 5.5 V
- Inspänning per kanal: 0 till VDD
- Strömförbrukning i kontinuerligt läge: cirka 150 µA
- Programmerbar samplingshastighet: mellan 8 och 860 sampel per sekund (sps)
- Modulens storlek: cirka 17 x 28 x 0.1 mm
- Stiftstorlek: cirka 11 x 25 mm
Typiska användningsområden:
- Precisa mätningar av analoga sensorer i Arduino-projekt
- Läsning av lågspänningssignaler eller signaler med negativa värden
- Tillämpningar som kräver hög upplösning och precision vid datainsamling
- Automation och industriell styrning i mindre skala
Kompatibilitet: Kompatibel med Arduino-kort och andra mikrokontroller som stöder I2C-kommunikation. Den enkla integreringen gör det möjligt att utöka den analoga ingångskapaciteten och förbättra precisionen jämfört med Arduinos interna ADC:er.
Förpackningens innehåll:
- 1 x ADS1115 Pro ADC-modul med 4 kanaler, 16 bitar, I2C-gränssnitt och förstärkare
Denna modul är en idealisk lösning för dig som vill förbättra precisionen i dina analoga mätningar i elektronikprojekt, avlasta huvudprocessorn och underlätta avläsning av komplexa eller svaga signaler.
- 16-bitars ADC-upplösning för precisa mätningar
- I2C-gränssnitt för enkel anslutning till Arduino
- 4 analoga kanaler eller 2 differentiella för flera ingångar
- Inbyggd förstärkare för svaga signaler
- Inspänning mellan 2.0 och 5.5 V kompatibel med Arduino
- Justerbar samplingshastighet mellan 8 och 860 sps
- Låg strömförbrukning i kontinuerligt läge (150 µA)
- Kompakt format för enkel integration i projekt
Kundfrågor & svar
Vilka är de exakta måtten och vikten för ADS1115-modulen som ingår i paketet?
ADS1115-modulen mäter ungefär 28 mm i längd, 17 mm i bredd och 1 mm i tjocklek. Pinnarna sticker ut cirka 11 x 25 mm. Vikten är under 5 gram, med tanke på avsaknaden av kapsling och de lätta material som typiskt används i kretskort.
Vilka försiktighetsåtgärder bör vidtas för att undvika skador från överspänning på de analoga ingångarna?
De analoga ingångarna accepterar ett intervall från 0 till VDD (maximalt den anslutna matningsspänningen), eller begränsat av förstärkningsinställningen. De får aldrig överstiga matningsspänningen och negativa signaler får inte heller appliceras (utom i differentialläge, enligt databladets gränser). Det rekommenderas att använda spänningsdelare eller signalanpassning om sensorn överstiger detta intervall.
Vad är maximal samplingshastighet och hur står den sig jämfört med andra liknande I2C-alternativ?
ADS1115 kan programmeras mellan 8 och 860 sampel per sekund (sps) per kanal. Det placerar den över 12-bitars I2C-ADC:er som ADS1015, men under SPI-lösningar som kan överstiga 1000 sps. Om du prioriterar precision framför hastighet är ADS1115 ett balanserat val för högupplösta mätningar med måttlig hastighet.
Hur ansluts ADS1115 till Arduino?
ADS1115 ansluts till Arduino via I2C-gränssnittet med SDA- och SCL-pinnarna, samt ADDRESS-pinnen för att välja enhetens adress.
Vilka fördelar har ADS1115 jämfört med Arduinos interna ADC?
ADS1115 erbjuder högre upplösning (16 bits jämfört med 10 bits), högre precision och möjlighet att mäta negativa signaler, vilket gör den idealisk för tillämpningar som kräver hög noggrannhet.
Hur många analoga kanaler har ADS1115-modulen?
ADS1115-modulen har 4 analoga kanaler som kan användas som enskilda ingångar eller som 2 differentiella ingångar.
Vilket spänningsområde kan ADS1115 mäta?
ADS1115 kan mäta inspänningar från 0 upp till matningsspänningen, som kan vara mellan 2.0 och 5.5 V.
Ingår det en förstärkare i modulen?
Ja, ADS1115 Pro inkluderar en förstärkare som gör det möjligt att öka känsligheten för lågspänningssignaler.
