Arduino-kameramodul OV7670 300KP 640x480 CMOS EL0442 för projekt

Name: Arduino-kameramodul OV7670 300KP 640x480 CMOS EL0442 för projekt
Brand: satkit
SKU: Q030205-OV7670
Price: 79.31 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

Spara 6% Var: 84,52 kr

79,31kr

Moms ingår (Exkl. moms: 63,45 kr)

Mängdrabatter

Antal	Pris	Spara
2+	81,00 kr	-4%
10+	74,52 kr	-12%
20+	69,19 kr	-18%

Endast 5 kvar i lager - beställ snart!

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

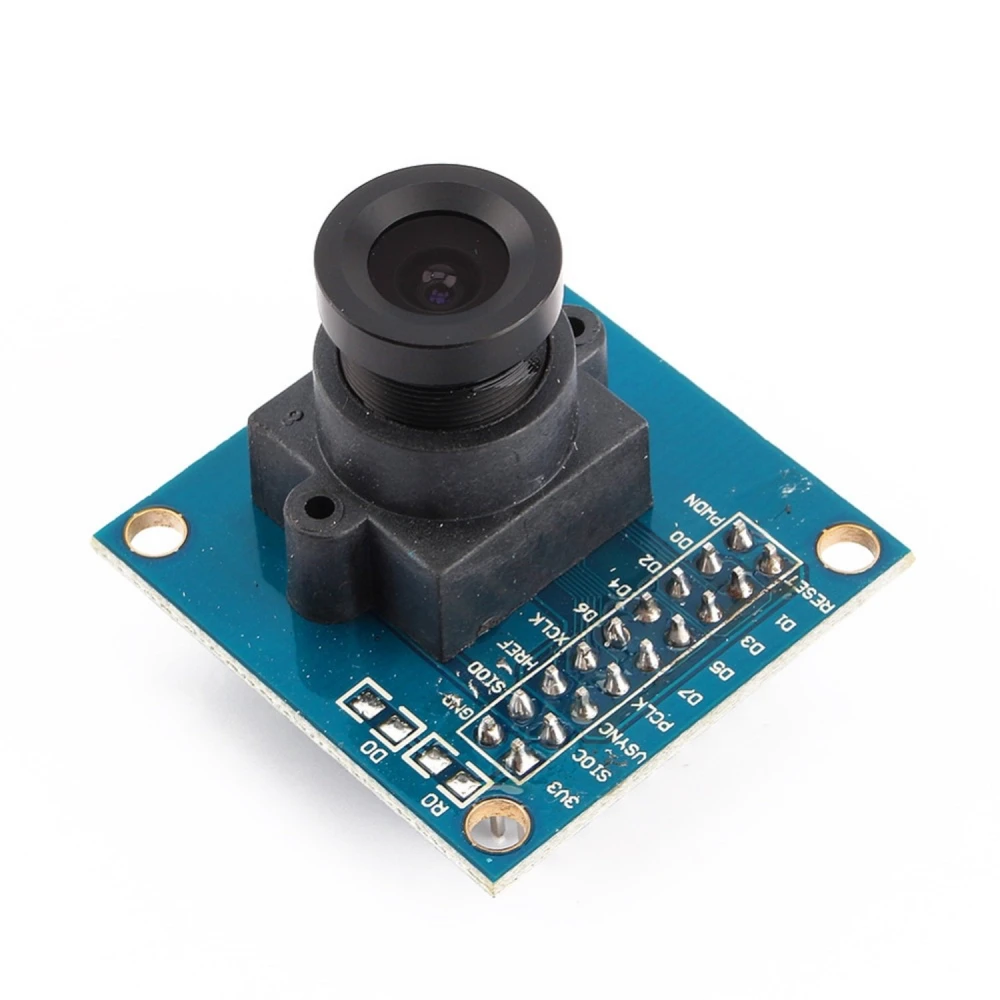

Den Arduino-kameramodul OV7670 300KP är en kompakt enhet baserad på bildsensorn Omnivision OV7670, som ger VGA-upplösning på 640x480 pixlar med 8 bits färgdjup. Denna modul är perfekt för elektronik- och robotikprojekt som kräver bildfångst med bra kvalitet till ett överkomligt pris.

Huvudegenskaper:

Upplösning: VGA 640x480 pixlar vid 30fps, lämplig för grundläggande visionstillämpningar.
Sensor: CMOS Omnivision OV7670, som förbättrar bildkvaliteten genom brusreducering och korrigering av optiska fel.
Inspänningsområde: 2.5V till 3V, kompatibel med Arduino-kort och andra mikrokontroller.
Driftseffekt: 60mW vid 15fps i VGA YUV-format.
Driftstemperatur: -30°C till +70°C, lämplig för olika miljöer.
Linsstorlek: 1/6", med en synvinkel på 25°.
Maximal bildfrekvens: 30fps i VGA-upplösning.
Signal-brusförhållande: 46dB, vilket säkerställer tydliga bilder.
Dynamiskt omfång: 52dB, för bättre detaljrikedom i varierande ljusförhållanden.
Automatiska kontroller: AEC, AGC, AWB, ABF, ABLc för automatisk bildjustering.
Justerbar bildkvalitet: Mättnad, nyans, gamma, skärpa och flimmerreducering.
Utdataformat: 8 bits YUV/YCbCr 4:2:2, RGB 565/555/444 och GRB 4:2:2.

Typisk användning: Denna modul är idealisk för Arduino-projekt som kräver bildfångst och bildbehandling, såsom grundläggande övervakning, objektsigenkänning, robotik och utveckling av prototyper för datorseende.

Anslutningar och kompatibilitet:

VDD: Strömförsörjning.
GND: Jord.
SDIOC: SCCB-klockingång.
SDIOD: SCCB-data in/ut.
VSYNC: Vertikal synkroniseringsutgång.
HREF: Horisontell synkroniseringsutgång.
PCLK: Pixelklockutgång.
XCLK: Systemklockingång.
D0-D7: Parallell videoutgång.
REAJUSTE: Reset-ingång (aktiv låg).
PWDN: Avstängningsingång (aktiv hög).

För mer teknisk information och användningsexempel, besök ArduCAM.

VGA-upplösning 640x480 pixlar vid 30fps för tydliga bilder.
CMOS-sensor Omnivision OV7670 med brusreducering och optisk korrigering.
Inspänning kompatibel med Arduino: 2.5V till 3V.
Automatisk bildstyrning: AEC, AGC, AWB, ABF, ABLc.
Flera utdataformat: YUV, RGB och GRB för flexibilitet.
Brett driftstemperaturområde: -30°C till +70°C.
Synvinkel på 25° med 1/6"-lins för att fånga detaljer.
Låg energiförbrukning: 60mW vid 15fps i VGA YUV.
Inkluderar pinnar för enkel och snabb anslutning till mikrokontroller.

Kundfrågor & svar

Vilka fördelar erbjuder OV7670-sensorn jämfört med andra kameramoduler för Arduino i samma prisklass?

OV7670 utmärker sig genom låg kostnad, enkel integration med Arduino-plattformar och förmågan att fånga bilder i VGA-upplösning (640x480 pixlar) med acceptabel hastighet (upp till 30 fps), samtidigt som energiförbrukningen hålls låg (60 mW vid 15 fps). Den saknar dock intern FIFO-minne, vilket innebär mer komplex bearbetning jämfört med moduler som OV2640, även om dessa ofta är dyrare.

Vilka är modulens mått och vad ingår exakt i lådan?

Modulen mäter vanligtvis 28 mm x 23 mm x 21 mm (bredd x längd x höjd, inklusive optik); den ungefärliga vikten är 8 g. Lådan innehåller kameramodulen med integrerad lins och lödda pinnar, utan kablar eller extra delar. Ingen fysisk manual medföljer.

Vilka anslutningar eller vilken spänning krävs för att den ska fungera korrekt med Arduino?

Modulen kräver matning på 2,5 V till 3,0 V; datapinnarna arbetar vanligtvis vid 3,3 V och det är viktigt att inte mata den direkt med 5 V, eftersom den då kan skadas. Styrningen sker via SCCB-gränssnittet, kompatibelt med I2C. Det rekommenderas att använda nivåomvandlare när den ansluts till Arduino-kort med 5 V-logik.

Hur påverkar avsaknaden av FIFO-minne prestanda och bildbehandling med enklare mikrokontroller?

Eftersom ingen FIFO-minne är integrerat levererar OV7670 data i realtid; detta tvingar mikrokontrollern (som Arduino Uno) att läsa och bearbeta varje pixel direkt, vilket kraftigt begränsar inspelningshastigheten och ökar mjukvarans komplexitet. För att få fullständiga bilder rekommenderas kraftfullare mikrokontroller eller extern minnesmodul.

Vilket temperaturintervall och vilka miljöförhållanden klarar modulen vid kontinuerlig drift?

OV7670-modulen fungerar säkert mellan -30 °C och +70 °C. Det rekommenderas att undvika långvarig exponering för hög luftfuktighet eller damm utan extra skydd, eftersom linsen inte är tätad. Standardmässiga mekaniska toleranser garanterar inte vattenresistens eller motstånd mot kraftiga stötar.

Är Arduino-kameramodulen OV7670 kompatibel med vanliga Arduino-kort?

Ja, modulen fungerar med Arduino-kort som stöder spänningar på 2.5V till 3V och kan hantera SCCB- och I2C-gränssnitt för kommunikation.

Vilken maximal upplösning erbjuder denna modul?

Modulen erbjuder maximal VGA-upplösning på 640x480 pixlar vid 30fps.

Vilka bildutdataformat stöder modulen?

Den stöder 8-bitars utdataformat: YUV/YCbCr 4:2:2, RGB 565/555/444 och GRB 4:2:2.

Var kan jag hitta dokumentation och användningsexempel?

Du hittar mer information och exempel på den officiella webbplatsen https://www.arducam.com.

Vilket temperaturintervall gäller för att använda modulen?

Modulen fungerar i ett temperaturintervall från -30°C till +70°C, lämpligt för olika miljöer.
