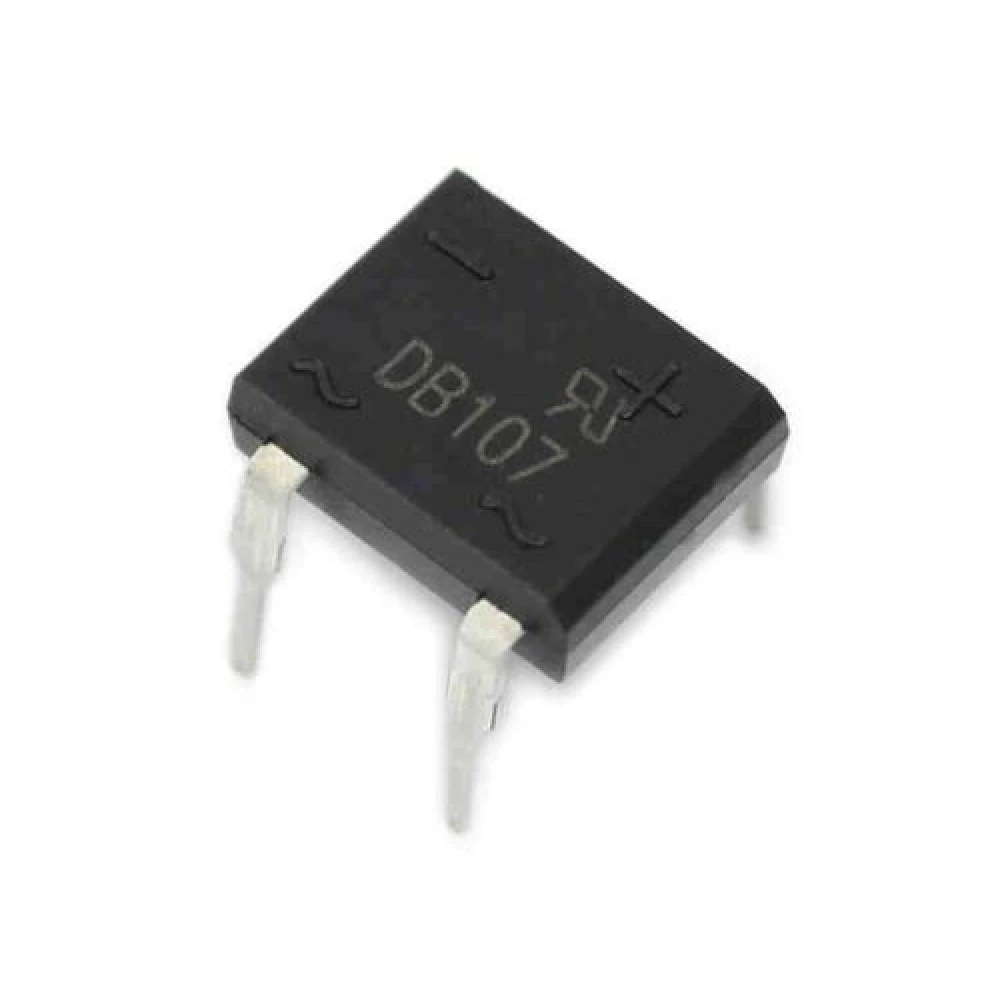

5-pack DB107 likriktarbrygga 1000V 1A DIP4 för elektronik satkit

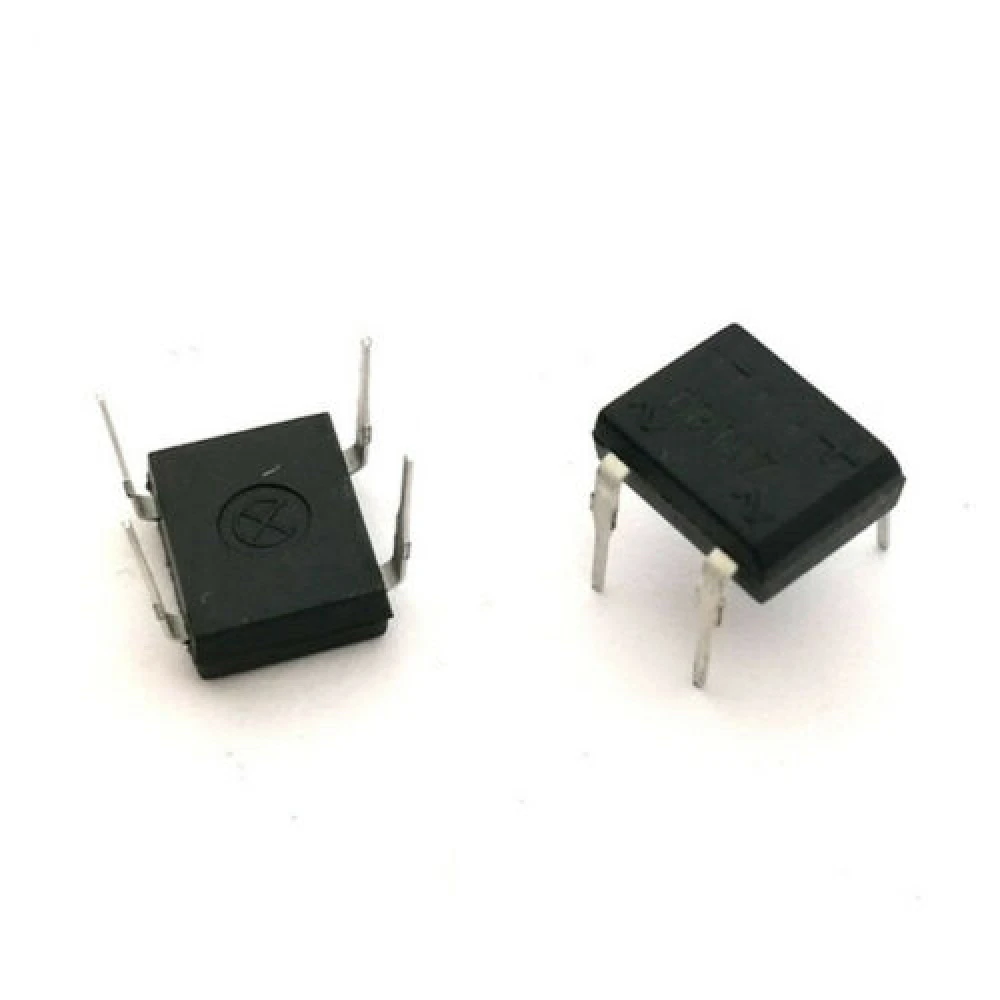

Vista frontal del 5pcs DB107 puente rectificador 1000v 1a DIP4 de satkit

5-pack DB107 likriktarbrygga 1000V 1A DIP4 för elektronik satkit

Name: 5-pack DB107 likriktarbrygga 1000V 1A DIP4 för elektronik satkit
Brand: satkit
SKU: 1C090101
Price: 20.25 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

Spara 4% Var: 21,09 kr

20,25kr

Moms ingår (Exkl. moms: 16,20 kr)

Begränsat lager

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

5pcs DB107 Puente rectificador 1000v 1A DIP4

Este conjunto de 5 unidades del puente rectificador DB107 es un componente clave en la electrónica para la conversión de corriente alterna (CA) en corriente continua (CC). Fabricado por satkit, este puente rectificador es conocido también como puente de Graetz, y es fundamental para aplicaciones que requieren una señal de corriente continua estable y eficiente.

Características principales:

Soporta picos de tensión de hasta 1000V, asegurando protección en circuitos con altas demandas eléctricas.
Corriente directa máxima de 1A, adecuada para pequeños dispositivos y proyectos electrónicos.
Voltaje inverso de 700V y caída de tensión directa de 1,1V a 1A, garantizando un rendimiento óptimo en la rectificación.
Capacidad de corriente de sobretensión máxima de 50A para picos temporales.
Amplio rango de temperatura operativa desde -65ºC hasta +150ºC, ideal para diversas condiciones ambientales.
Formato DIP4 que facilita su integración en placas de circuito impreso (PCB).

Funcionamiento y aplicaciones:

El DB107 consta de cuatro diodos que convierten la señal alterna, que contiene partes positivas y negativas, en una señal continua positiva. A diferencia de un diodo simple que solo aprovecha la parte positiva de la señal, el puente rectificador DB107 utiliza ambas partes para maximizar la eficiencia de la conversión.

Este componente es ideal para proyectos electrónicos que requieren la transformación de corriente alterna en continua, como fuentes de alimentación, cargadores, y sistemas electrónicos básicos y avanzados.

Además, cuando se combina con un condensador y un diodo Zener, el DB107 permite obtener una corriente continua estable y regulada, esencial para proteger circuitos sensibles.

Compatibilidad:

El DB107 es compatible con una amplia gama de circuitos electrónicos que requieren rectificación de corriente, especialmente en aplicaciones donde el espacio y la eficiencia son importantes. Su formato DIP4 facilita su montaje en placas estándar.

Contenido del paquete:

5 unidades de DB107 puente rectificador 1000v 1a DIP4.

Este producto es una solución confiable y económica para cualquier aficionado o profesional de la electrónica que necesite un puente rectificador compacto y eficiente.

Tål spänningsspikar upp till 1000V
Maximal likström 1A
Omvänd spänning 700V
Framspänningsfall 1,1V vid 1A
Maximal överspänningsström 50A
Driftstemperatur från -65ºC till +150ºC
DIP4-format för enkel integrering i PCB
Innehåller 5 st DB107 likriktarbrygga

Kundfrågor & svar

Vilka är måtten och den ungefärliga vikten för varje DB107-brygga? Vad ingår exakt i paketet?

Varje DB107-brygga i DIP-4-kapsling mäter ungefär 7.8 mm × 7.1 mm × 6 mm och väger mindre än 1 g. Paketet innehåller 5 st DB107.

Till vilken spänning och vilken typ av insignaler kan jag ansluta denna likriktarbrygga utan att överskrida dess gränser?

DB107 klarar växelströmssignaler upp till cirka 700V RMS (1000V peak). Den får inte användas med högre signaler eller i applikationer som överstiger 1A likström på utgången.

Finns det rekommenderade försiktighetsåtgärder vid installation eller lödning av DB107 för att säkerställa hållbarhet?

Det rekommenderas att löda vid temperaturer under 260°C under högst 10 sekunder per terminal. Överhettning bör undvikas och komponenten bör monteras med god ventilation och utan att överskrida nominell ström och spänning för att optimera livslängden.

Vilka är de vanligaste problemen vid användning av DB107-bryggor och hur kan de förebyggas?

Vanliga problem är: överbelastning (för hög ström >1A), överspänning (>1000V peak) och otillräcklig värmeavledning. För att förebygga detta, välj komponenten utifrån kretsens maximala krav och säkerställ ventilation. Om märkströmmen överskrids är det lämpligt att använda en modell med högre kapacitet.

Vad används DB107 likriktarbrygga 1000V 1A till?

DB107 används för att omvandla växelström till likström och utnyttjar båda delarna av växelströmssignalen för effektiv likriktning.

Vilken maxström klarar DB107?

DB107 klarar en maximal likström på 1 ampere.

Vilken maxspänning kan DB107 hantera?

Den kan hantera en toppreversspänning på upp till 1000 volt.

Vilket format har denna likriktarbrygga?

DB107 levereras i DIP4-format, vilket underlättar montering på kretskort.

Hur många enheter ingår i paketet?

Paketet innehåller 5 enheter av DB107 likriktarbrygga 1000V 1A DIP4.
