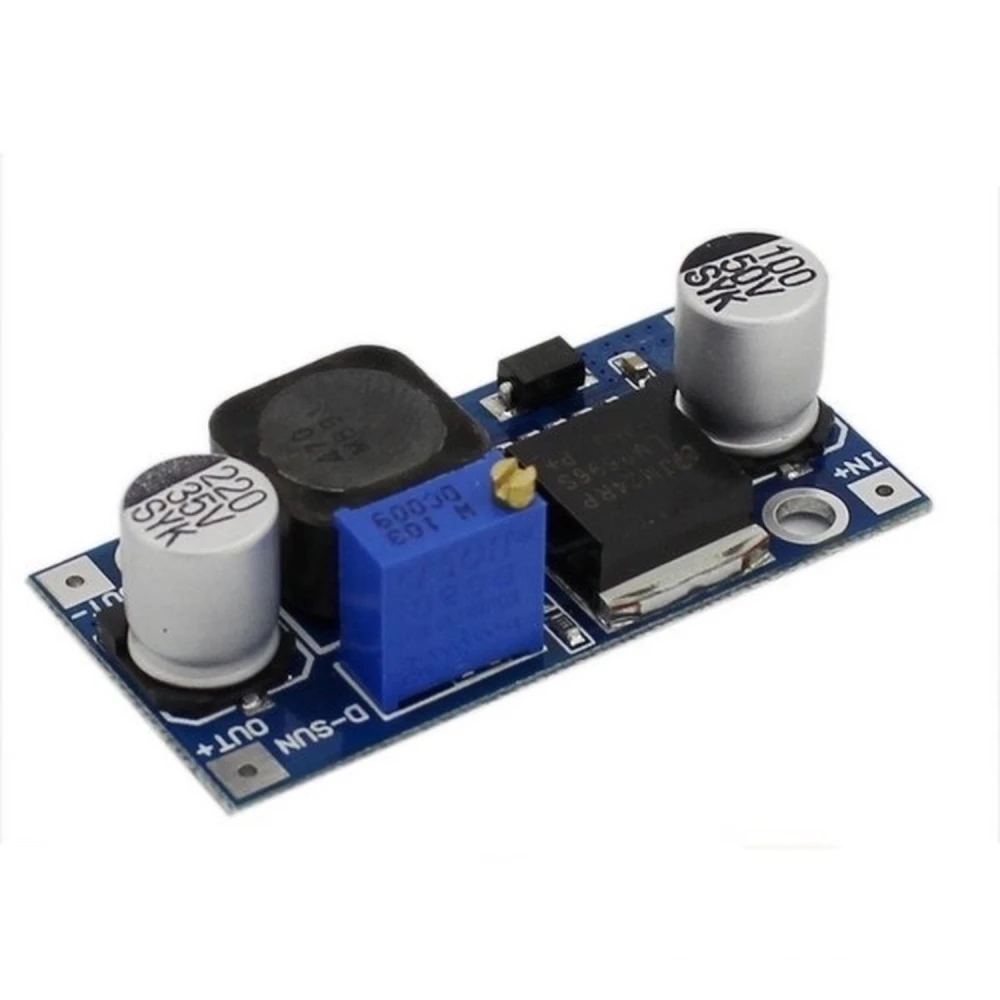

DC-DC LM2596 är en Step Down-modul (nedspänningsomvandlare) som ger en justerbar utspänning mellan 1,25V och 30V från en strömförsörjning med högre spänning, från 4,5V till 35V. Denna modul används ofta i elektronik- och Arduino-projekt tack vare sin höga effektivitet och förmåga att leverera upp till 3A likström med tillräcklig kylning.

Denna modul är baserad på regulatorn LM2596, som är en switchad regulator, vilket innebär att den är mycket effektivare än traditionella linjära regulatorer, särskilt när skillnaden mellan in- och utspänning är stor. Den maximala verkningsgraden kan nå upp till 92%, vilket minskar värmeutvecklingen och förbättrar systemets energieffektivitet.

Huvudegenskaper

Justerbar utspänning: från 1,25V till 30V DC.
Inspänning: 4,5V till 35V DC.
Maximal utström: 3A med kylfläns.
Ripple på utspänningen: 30mV, vilket ger en stabil och ren utgång.
Switchfrekvens: 150KHz för effektiv reglering.
Verkningsgrad: upp till 92%, vilket minimerar energiförluster.
Lastreglering: ±0,5% för att hålla spänningen konstant vid olika belastningar.
Spänningsreglering: ±2,5% för stabil utgång.
Driftstemperatur: från -40ºC till +85ºC.
Kompakta mått: 48mm x 23mm x 14mm, idealisk för integration i projekt.

Typiska användningsområden

Denna omvandlare är idealisk för att driva Arduino-baserade projekt och andra mikrokontroller som kräver en specifik och stabil spänning. Den är också användbar för att driva elektroniska kretsar som behöver en reglerad och effektiv strömkälla, såsom sensorer, kommunikationsmoduler och bärbara enheter.

Den justerbara spänningen gör det enkelt att anpassa den efter olika behov och underlättar experiment och utveckling av elektroniska prototyper.

Kompatibilitet

Kompatibel med ett brett utbud av DC-strömförsörjningar inom det angivna spänningsområdet. Särskilt användbar i Arduino- och DIY-elektronikprojekt där en reglerad och effektiv strömförsörjning krävs.

Justerbar utspänning från 1,25V till 30V DC
Inspänning från 4,5V till 35V DC
Maximal utström på 3A med kylfläns
Hög verkningsgrad upp till 92%
Låg ripple på utgången, 30mV för stabil signal
Switchfrekvens på 150KHz
Lastreglering ±0,5% och spänningsreglering ±2,5%
Driftstemperatur från -40ºC till +85ºC
Kompakta mått: 48mm x 23mm x 14mm

Kundfrågor & svar

Vilka fördelar erbjuder denna LM2596-omvandlare jämfört med traditionella linjära regulatorer i Arduino-projekt?

LM2596 använder switchad reglering (step-down), vilket gör att den kan uppnå verkningsgrader på upp till 92 %, särskilt användbart i applikationer där skillnaden mellan in- och utspänning är stor. Det innebär mindre värmeutveckling och längre batteritid i batteridrivna projekt, jämfört med linjära regulatorer som omvandlar överskottsenergi till värme.

Hur hög verklig ström kan omvandlaren arbeta med utan extra kylfläns?

Utan extra kylfläns bör den rekommenderade kontinuerliga strömmen inte överstiga cirka 2 A, eftersom LM2596 från den nivån kan nå temperaturer som påverkar livslängd och stabilitet negativt. För strömmar upp till 3 A är förbättrad värmeavledning nödvändig.

Vilka vanliga problem kan uppstå under installationen och hur kan de undvikas?

Vanliga fel är att vända på ingångspolariteten, ställa in potentiometern utanför tillåtet område eller överbelasta modulen (över 3 A). Dessa situationer kan skada omvandlaren. Det rekommenderas att alltid kontrollera polariteten, kalibrera spänningen med en multimeter innan lasten ansluts och verifiera att lastens strömförbrukning inte överstiger angiven gräns.

Uppfyller denna modul någon specifik elsäkerhetsstandard eller kräver den särskilda hänsyn vid användning i certifierade miljöer?

LM2596 och denna typ av moduler har vanligtvis inga industriella elsäkerhetscertifieringar (som CE, UL). För kritiska applikationer eller certifierade installationer rekommenderas att kontrollera överensstämmelse med lokala standarder eller använda godkända moduler, särskilt om de integreras i slutprodukter som säljs.

Vilket inspänningsområde har DC-DC LM2596-omvandlaren?

Inspänningsområdet är 4,5V till 35V DC.

Vilken maximal ström kan modulen leverera?

Den kan leverera upp till 3A likström med lämplig kylfläns.

Är utspänningen justerbar?

Ja, utspänningen är justerbar från 1,25V till 30V DC.

Vad är omvandlarens maximala verkningsgrad?

Den maximala verkningsgraden kan nå upp till 92%.

Vilka användningsområden passar denna omvandlare för?

Den är idealisk för elektronik- och Arduino-projekt som kräver en reglerad och effektiv strömförsörjning.
