PWM-motorstyrning stegmotorgenerator med hastighetsregulator
Varumärke: satkit
Moms ingår (Exkl. moms: 101,25 kr)
PWM-motorstyrning stegmotorgenerator hastighetsregulator

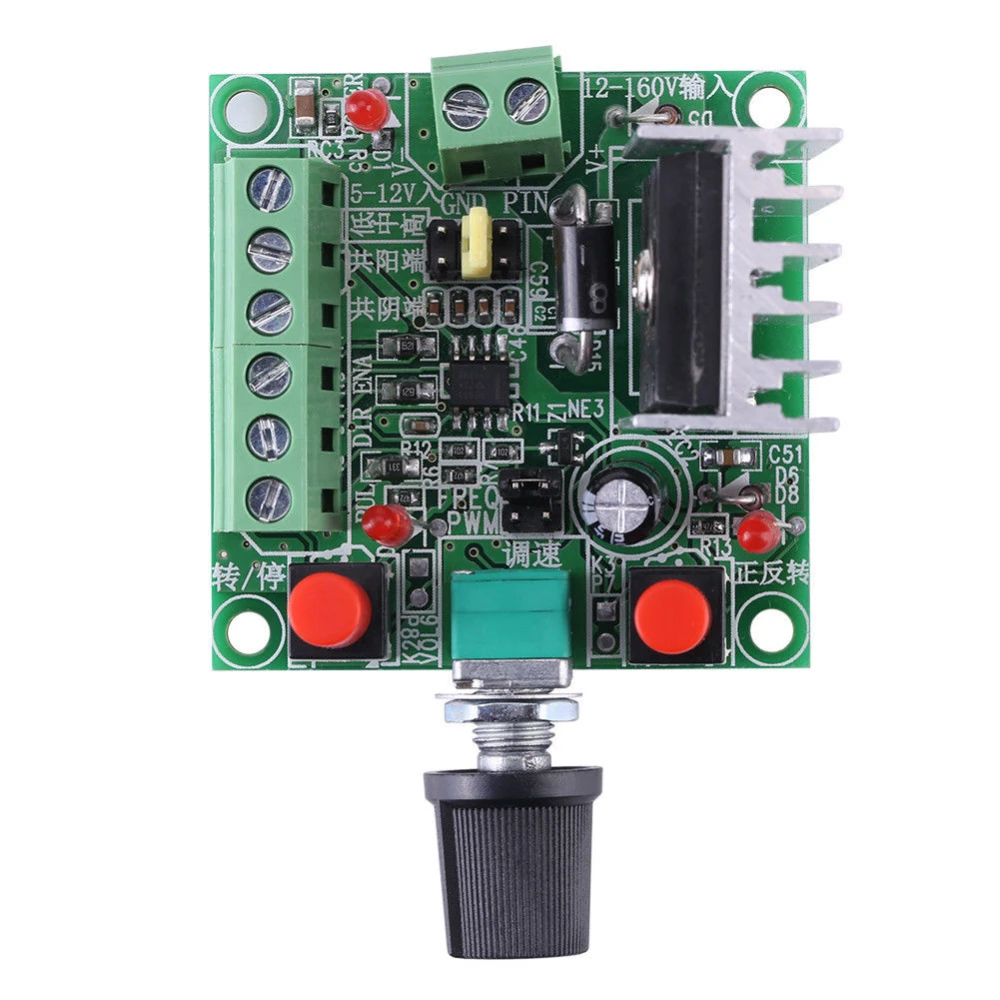

Denna PWM-motorstyrning stegmotorgenerator är en modul som är utformad för att ge exakt kontroll över stegmotorer, och gör det möjligt att reglera hastighet och riktning med PWM-signaler (pulsbreddsmodulering). Den är idealisk för elektronikapplikationer och Arduino-projekt där tillförlitlig och justerbar motorstyrning krävs.
Huvudfunktioner
- Generering av PWM-signaler för hastighets- och riktningsstyrning.
- Jumperinställning för att välja standardfrekvens för pulser.
- Stegvisa styrsignaler med alternativ för hög, medel och låg frekvens för att passa olika behov.

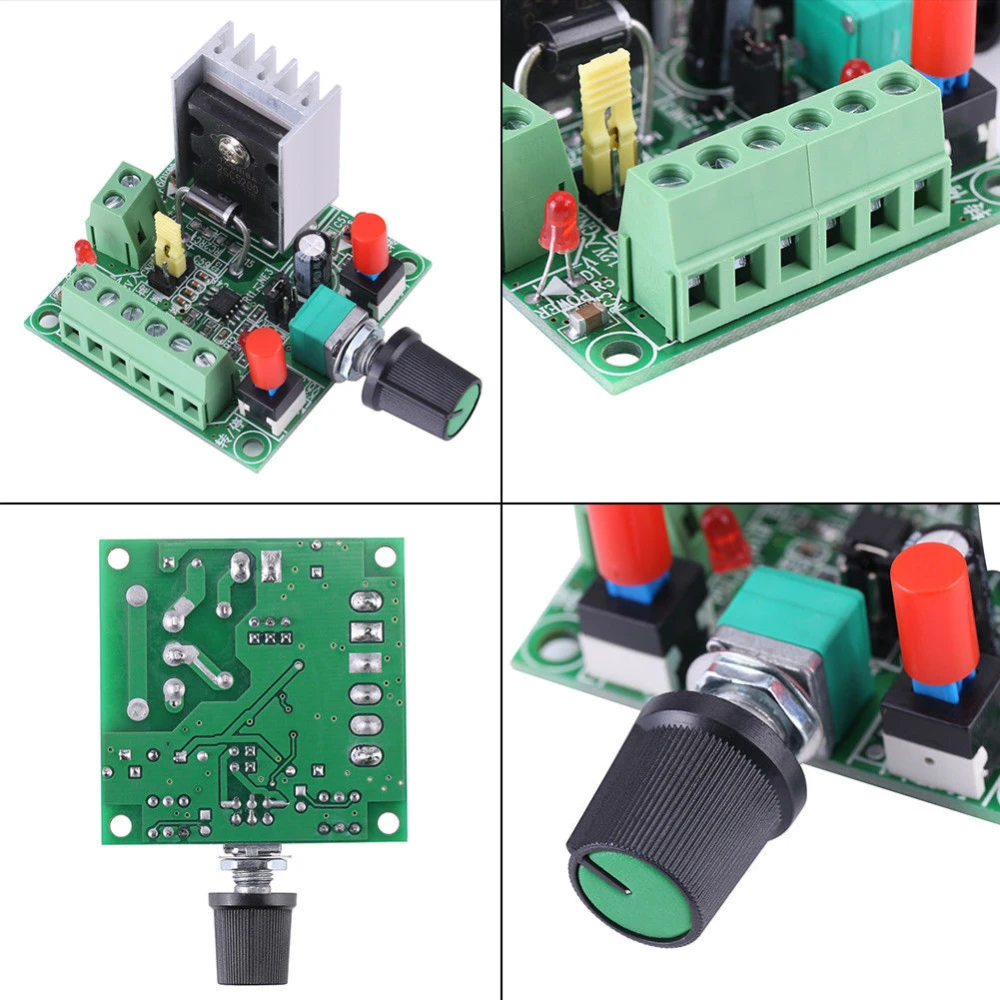

- Sex styrledningar: PUL+ och PUL- för positiva och negativa pulser; EN+ och EN- för aktivering av terminaler; DIR+ och DIR- för motorriktning.
- Flexibel strömförsörjning: 15-160VDC eller 5-12VDC, med korrekt anslutning för varje spänning.
- Styrning av motor framåt och bakåt med tryckknappar.

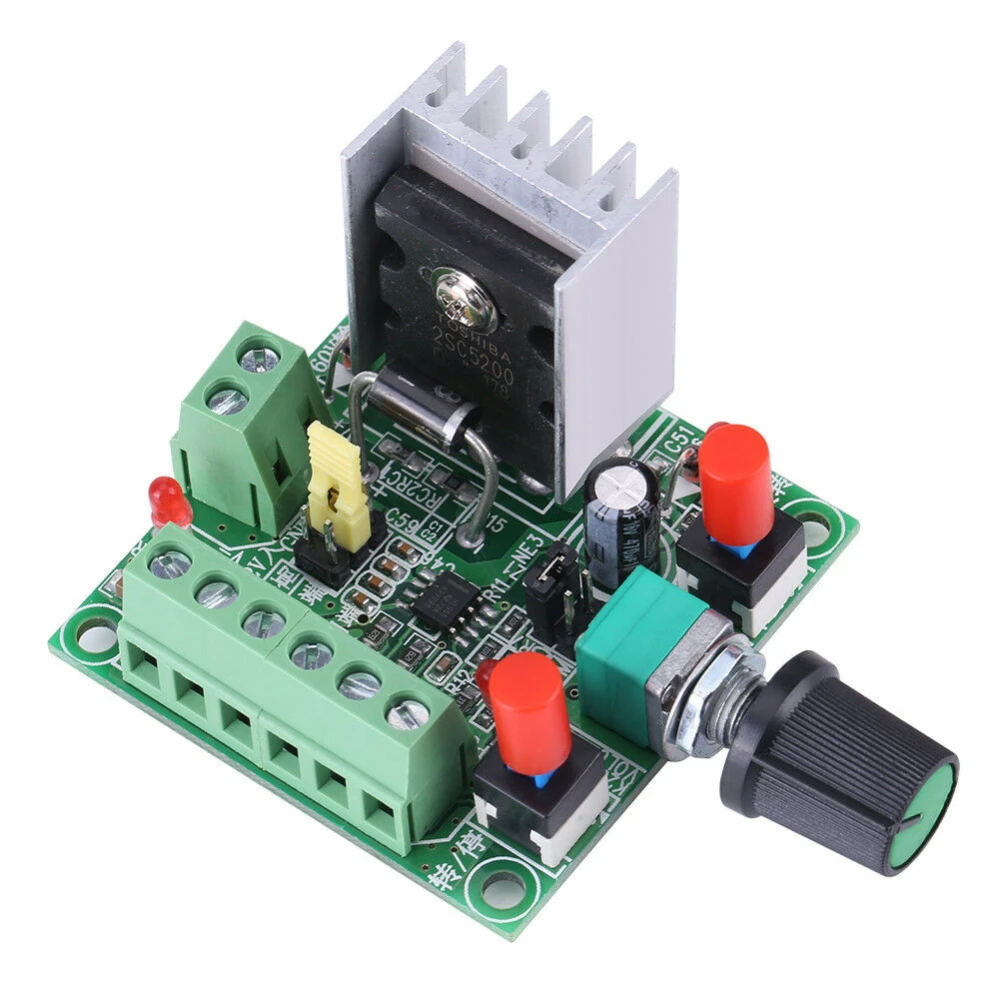

- Justerbar hastighetsreglering med potentiometer som ändrar PWM-signalens frekvens.
Tekniska specifikationer
- Matningsspänning: 15-160VDC eller 5-12VDC.
- PWM-signalfrekvens:
- Hög: 5.8 kHz till 127 kHz
- Medel: 590 Hz till 15.8 kHz
- Låg: 82 Hz till 2.3 kHz

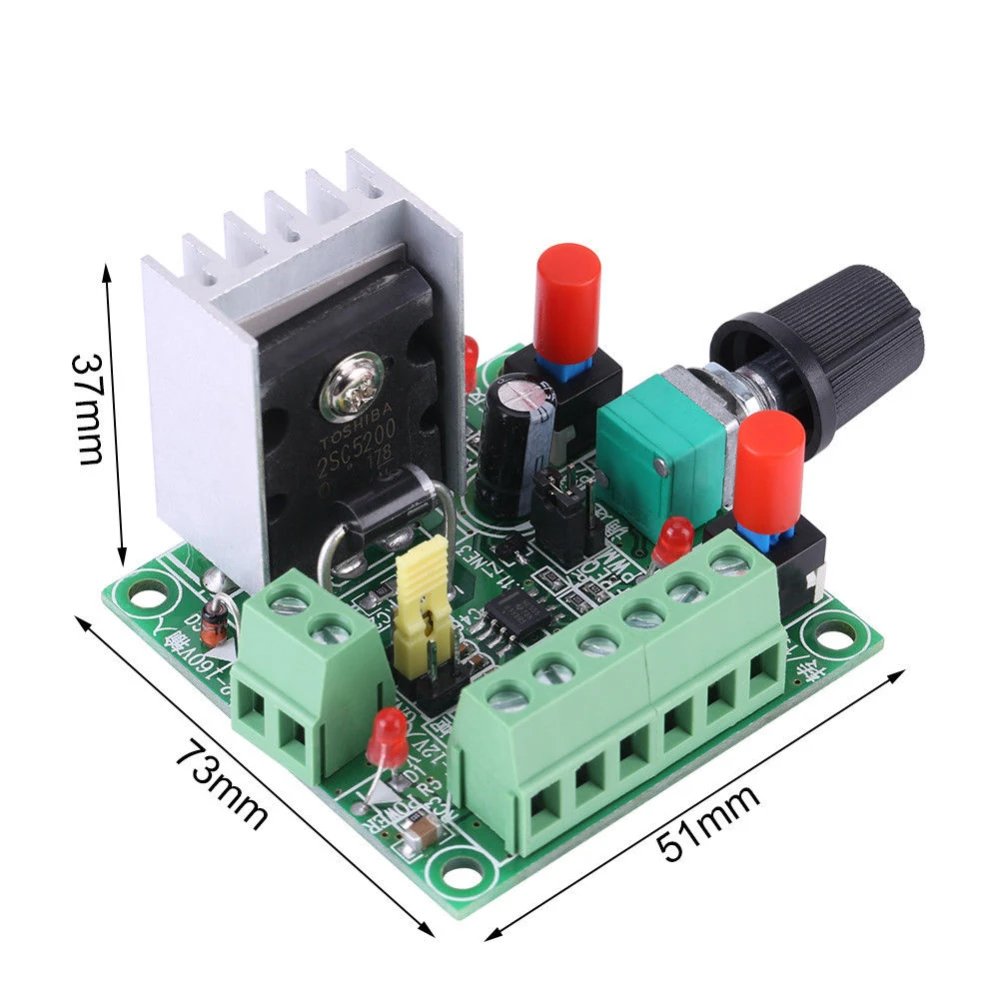

- Storlek: 73 x 51 x 37 mm.
- Vikt: 50 gram.
Typiska användningsområden och kompatibilitet
Denna modul är perfekt för projekt för styrning av stegmotorer i Arduino-system och andra DIY-elektronikplattformar. Den gör det möjligt att justera hastighet och riktning på motorer i applikationer som robotik, automation, 3D-skrivare och positioneringssystem.
Tack vare flexibel konfiguration och justerbara PWM-signaler är den kompatibel med ett brett utbud av stegmotorer och H-bryggestyrningar.
Förpackningens innehåll
- 1 x PWM-motorstyrning stegmotorgenerator hastighetsregulator.
Obs: För närvarande är denna produkt slut i lager. Vi rekommenderar att du tittar på alternativa produkter eller kontaktar vår support för fler alternativ.
- Genererar PWM-signaler för exakt styrning av hastighet och riktning.
- Enkel jumperkonfiguration för val av pulsfrevens.
- Hög-, mellan- och lågfrekventa signaler för olika applikationer.
- Sex styrledningar för pulser, aktivering och riktning.
- Flexibel matning på 15-160VDC eller 5-12VDC.
- Styr framåt och bakåt med tryckknappar.
- Justerbar hastighet med potentiometer för PWM-frekvens.
Kundfrågor & svar
Hur väljer och justerar man PWM-utgångsfrekvensen efter motorns behov?
Modulen har en potentiometer för att justera PWM-signalens frekvens och en jumper för att välja mellan tre intervall: lågt (82 Hz–2,3 kHz), medel (590 Hz–15,8 kHz) och högt (5,8 kHz–127 kHz). Valet av rätt intervall beror på motortyp och tillämpning: för stora motorer och låga varvtal används låga frekvenser, medan små motorer eller höghastighetsapplikationer kan kräva högre frekvenser. Det är viktigt att inte överskrida den maximala frekvens som motorstyrningen eller motorn själv klarar.
Vilka är modulens fysiska mått och hur påverkar det installationen i kompakta elcentraler?
Styrenheten mäter 73 mm x 51 mm x 37 mm och väger 50 g. Dessa mått gör den lämplig för installation i mindre elskåp och möjliggör enkel integrering även i begränsade utrymmen. Det rekommenderas att lämna extra utrymme för god ventilation och enklare anslutningar.
Finns det begränsningar i elektrisk eller signalmässig kompatibilitet när denna styrenhet används med befintliga drivrutiner från andra tillverkare?
Modulens kompatibilitet beror på att drivrutinerna accepterar standardingångar för puls/direction/enable på TTL-nivå eller liknande. Beskrivningen anger sex anslutningar: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Innan integration rekommenderas att kontrollera drivrutinens specifikationer för logiska ingångsnivåer, eftersom vissa industriella drivrutiner kan kräva differentiella signaler eller specifika standarder.
Finns reservdelar, garanti eller support för denna styrenhet vid fel eller haveri?
Den tillgängliga informationen nämner inte specifikt reservdelar eller garantivillkor. Generellt har elektroniska moduler av denna typ begränsad kommersiell garanti från distributören och saknar ofta support för enskilda reservdelar; vid större fel byts vanligtvis hela modulen ut. Det rekommenderas att kontakta leverantören direkt om garanti, eftermarknadssupport och ersättningsalternativ.
Vilka spänningar stöder denna PWM-motorstyrning?
Denna motorstyrning stöder matningsspänning på 15-160VDC eller 5-12VDC, med specifika anslutningar för varje område.
Hur styrs motorhastigheten med denna modul?
Hastigheten styrs genom att justera frekvensen på PWM-signalen med en inbyggd potentiometer på modulen.
Är den kompatibel med stegmotorer för Arduino?
Ja, denna modul är kompatibel med stegmotorer som används i Arduino-projekt och andra DIY-elektroniksystem.
Vilka styrsignaler har modulen?
Den har sex ledningar: PUL+ och PUL- för pulser, EN+ och EN- för aktivering, samt DIR+ och DIR- för att styra motorns riktning.
Går den att köpa just nu?
Produkten är för närvarande slut i lager. Vi rekommenderar att du tittar på alternativa produkter eller kontaktar support.
