HMC5883L GY271 kompassmodul 3-axlig magnetometer för Arduino

Name: HMC5883L GY271 kompassmodul 3-axlig magnetometer för Arduino
Brand: satkit
SKU: Y020105-gy-271
Price: 42.05 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

42,05kr

Moms ingår (Exkl. moms: 33,64 kr)

Begränsat lager

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

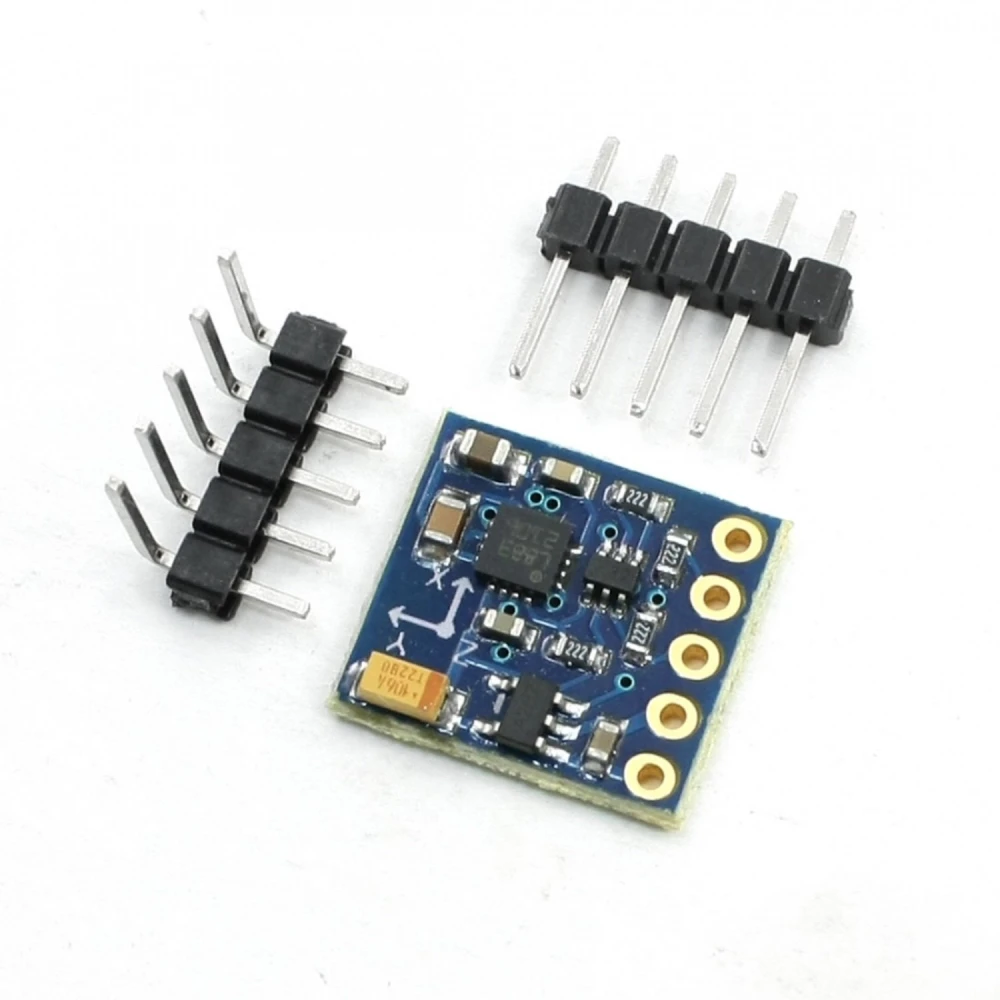

HMC5883L GY271 kompassmodul är en tredimensionell magnetometersensor som integrerar tre magnetfältsensorer på X-, Y- och Z-axlarna. Enheten använder ett HMC5883L-chip med en 12-bitars ADC-omvandlare och kommunikation via 2-tråds I2C-buss, vilket gör den enkel att ansluta och använda med mikrokontroller som Arduino, PIC eller Freescale.

Denna modul är perfekt för applikationer som kräver exakt detektering av jordens magnetfält och gör det möjligt att beräkna enhetens absoluta orientering med hjälp av trigonometriska beräkningar. Den används ofta i automationsprojekt, robotik, obemannade fordon och quadcopters.

Voltaje de alimentación: 3V a 5V
Interfaz: I2C
Modelo: GY-271
Chip: HMC5883L
Precisión de medida: ±2º
Tipo: Brújula digital
Bajo consumo energético
Rango de medición: ±1,3 a 8 Gauss
Resolución: 5 mili Gauss
Dimensiones: 14 mm x 15 mm
Incluye dos tiras de pines para montaje: una recta y otra de 90º

Denna sensor är kompatibel med de flesta Arduino-kort och kan enkelt integreras i projekt som kräver rumslig orientering eller magnetisk detektering. Den låga strömförbrukningen och kompakta storleken gör den idealisk för bärbara enheter och inbyggda system.

Exempel på användning inkluderar:

Digitala kompasser för mobila robotar
Navigationssystem för drönare och obemannade fordon
Automationsprojekt som kräver orienteringsdetektering
Övervakning av magnetfält i industriella eller utbildningsmiljöer

Tack vare sitt I2C-gränssnitt möjliggör modulen enkel och snabb kommunikation med mikrokontroller, vilket underlättar programmering och integration i elektronik- och robotikprojekt.

3-axlig magnetometersensor med HMC5883L-chip
Kommunikation via I2C-gränssnitt kompatibelt med Arduino
Mätprecision på ±2º för tillförlitlig orientering
Låg strömförbrukning idealisk för bärbara projekt
Mätområde på ±1,3 till 8 Gauss med upplösning på 5 mili Gauss
Två pinlister för flexibel montering ingår
Kompakta mått på 14 mm x 15 mm
Kompatibel med mikrokontrollerna Arduino, PIC och Freescale

Kundfrågor & svar

Vilka fördelar erbjuder HMC5883L jämfört med andra magnetometrar för Arduino?

HMC5883L utmärker sig genom låg energiförbrukning, hög upplösning (5 mGauss) och noggrannhet på ±2°, vilket gör den lämplig för applikationer där snabb respons och energibesparing är viktiga. Jämfört med alternativ som QMC5883 eller MPU9250 föredras den när standard-I2C-kompatibilitet och enkel integration prioriteras, även om mätområdet (±1,3–8 Gauss) kan vara lägre än sensorer för miljöer med starka magnetfält.

Vilka är modulens mått och vikt, och vilka tillbehör ingår i lådan?

Modulen mäter 14 mm x 15 mm, är mycket kompakt och lätt; dess typiska vikt är under 5 g. Paketet innehåller huvudsensorn GY-271 med HMC5883L-chip och två pinlister (en rak och en i 90° vinkel) för flexibla monteringsalternativ på breadboard eller PCB.

Vilka hänsyn bör jag ta till för elinstallation och spänningskompatibilitet?

Modulen drivs med 3 V till 5 V DC och är därför direkt kompatibel med de flesta Arduino-kort, STM32 och andra mikrokontroller med dessa logiknivåer. I2C-bussen kräver pull-up på SDA och SCL om de inte redan finns på ditt kort. Använd inte spänningar utanför detta område för att undvika permanenta skador.

Finns det rekommendationer för att kalibrera och optimera sensorns noggrannhet i verkliga projekt?

För maximal noggrannhet rekommenderas en hard iron- och soft iron-kalibrering för att kompensera förvrängningar från närliggande metallkomponenter och parasitära magnetfält. Undvik att montera den nära elmotorer eller magneter. Helst ska sensorn monteras horisontellt och kalibreringsrutiner köras i enhetens slutliga miljö.

Vad är hållbarheten och krävs något underhåll för denna magnetometer?

HMC5883L är en solid-state-enhet utan rörliga delar, så den kräver inget regelbundet underhåll. Dess livslängd överstiger 10 år under normala förhållanden (0–70 °C, luftfuktighet < 85%). Det rekommenderas att undvika vätskor och stötar som kan skada kortet eller lödningarna.

Vilka mikrokontroller är HMC5883L GY271-modulen kompatibel med?

Modulen är kompatibel med mikrokontroller som stöder I2C-kommunikation, som Arduino, PIC och Freescale.

Vilket spänningsområde krävs för att mata modulen?

Modulen fungerar med en matningsspänning mellan 3V och 5V.

Vilken precision har modulens digitala kompass?

Mätprecisionen är ±2 grader, lämplig för orienteringsapplikationer.

Hur ansluts modulen till Arduino?

Den ansluts via I2C-bussen med Arduinos SDA- och SCL-pinnar för datakommunikation.

Ingår tillbehör för montering?

Ja, två pinlister för montering ingår, en rak och en i 90 graders vinkel.
