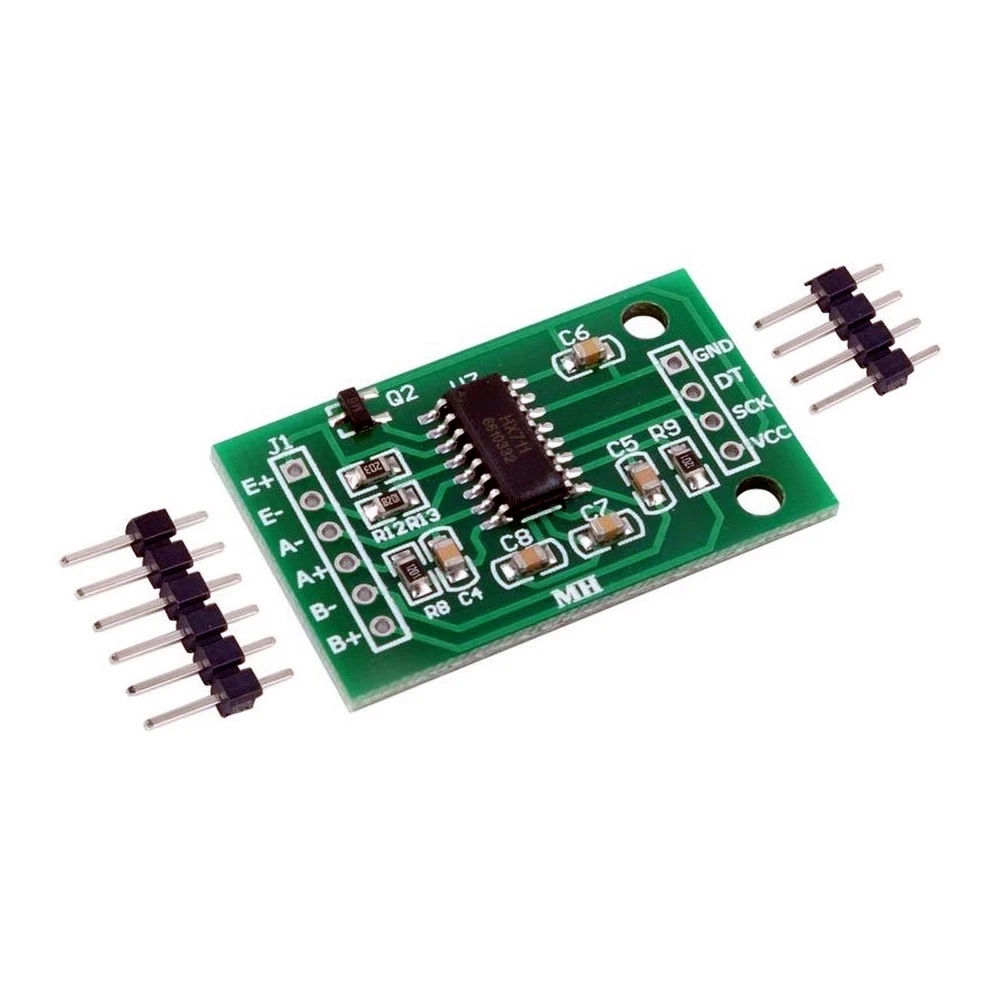

HX711 vågsensor Arduino - 24Bit precisions A/D-modul
Varumärke: satkit
Spara 18% Var: 28,13 kr
23,06kr
Moms ingår (Exkl. moms: 18,45 kr)
Begränsat lager
Standardleverans
Ons, Apr 29 - Fre, Maj 1
Expressleverans
Mån, Apr 27 - Tis, Apr 28
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter

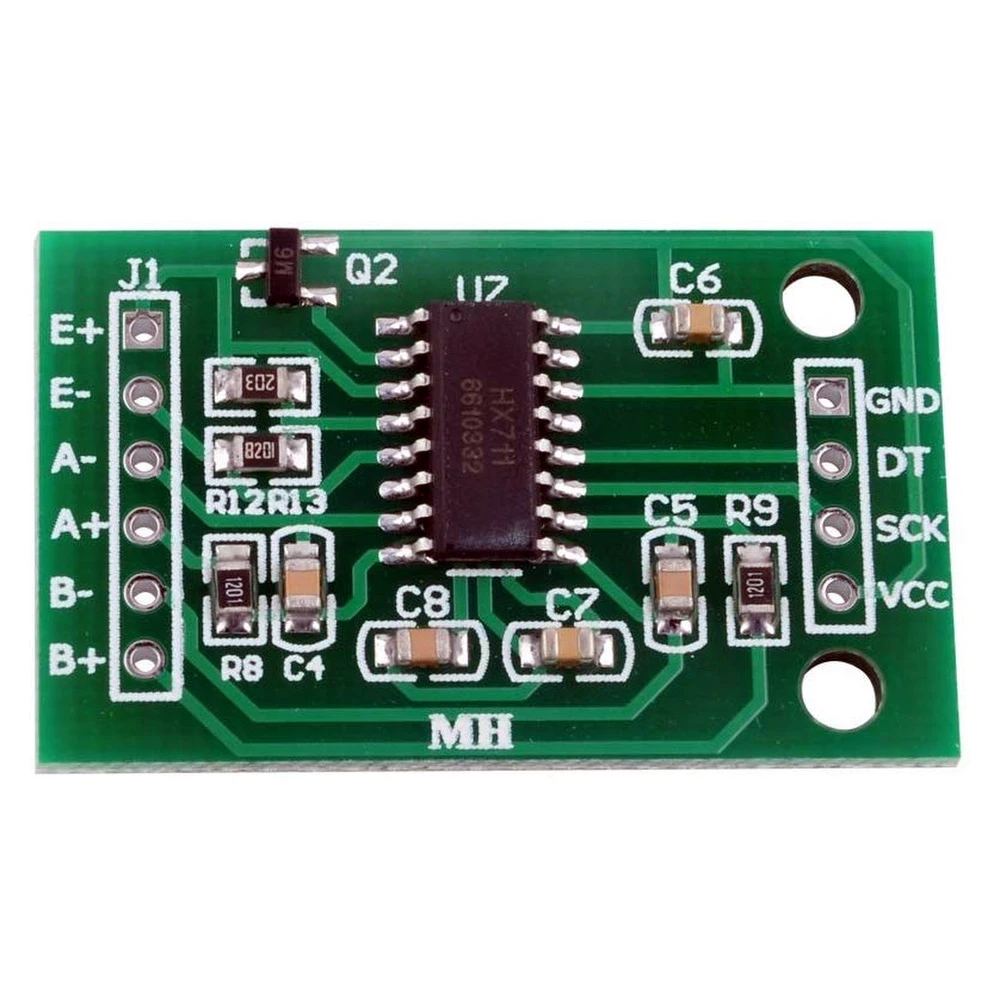

El HX711 sensor de pesaje Arduino är en analog-till-digital-omvandlingsmodul (A/D) utformad för högprecisionsapplikationer inom vikt- och tryckmätning. Modulen använder ett 24-bitars omvandlarchip som ger exakta och tillförlitliga avläsningar, idealisk för projekt med Arduino och andra mikrokontroller.
Denna modul har två valbara differentiella analoga ingångskanaler, vilket gör det möjligt att ansluta olika trycksensorer eller lastceller. Den integrerar en programmerbar förstärkare (PGA) med förstärkningsalternativen 32, 64 och 128, vilket förbättrar mätningarnas känslighet och precision.
Huvudegenskaper:
- Två differentiella ingångskanaler för flexibel användning med sensorer.
- Lågbullrig aktiv PGA-förstärkare med valbar förstärkning (32, 64, 128).
- Integrerad strömförsörjningsregulator för ADC och lastcell.
- Intern oscillator som inte kräver externa komponenter, med möjlighet till extern kristall.
- Automatisk återställning vid uppstart av modulen.
- Enkel seriell digital gränssnitt, styrd via pinnar utan behov av komplex programmering.
- Valbar utgångshastighet: 10 samples per second (SPS) eller 80 SPS.
- Samtidigt störningsundertryck för 50 och 60 Hz för ökad stabilitet.
- Låg strömförbrukning: mindre än 1.5 mA vid normal drift.
- Driftspänningsområde: 2.6 V till 5.5 V kompatibelt med Arduino.
- Drifttemperaturområde: -20 °C till +85 °C.
Typiska användningsområden:
- Design och byggnation av högprecisions elektroniska vågar.
- Tryckmätning i bryggkopplade sensorer.
- Elektronik- och robotikprojekt med Arduino som kräver exakt analog mätning.
- Integration i industriella styr- och övervakningssystem.
Denna modul är kompatibel med Arduino-kort och andra mikrokontroller som stöder seriell digital kommunikation. Dess låga kostnad och höga precision gör den till ett utmärkt val för utvecklare och hobbyister som söker en pålitlig våg- och trycksensor.

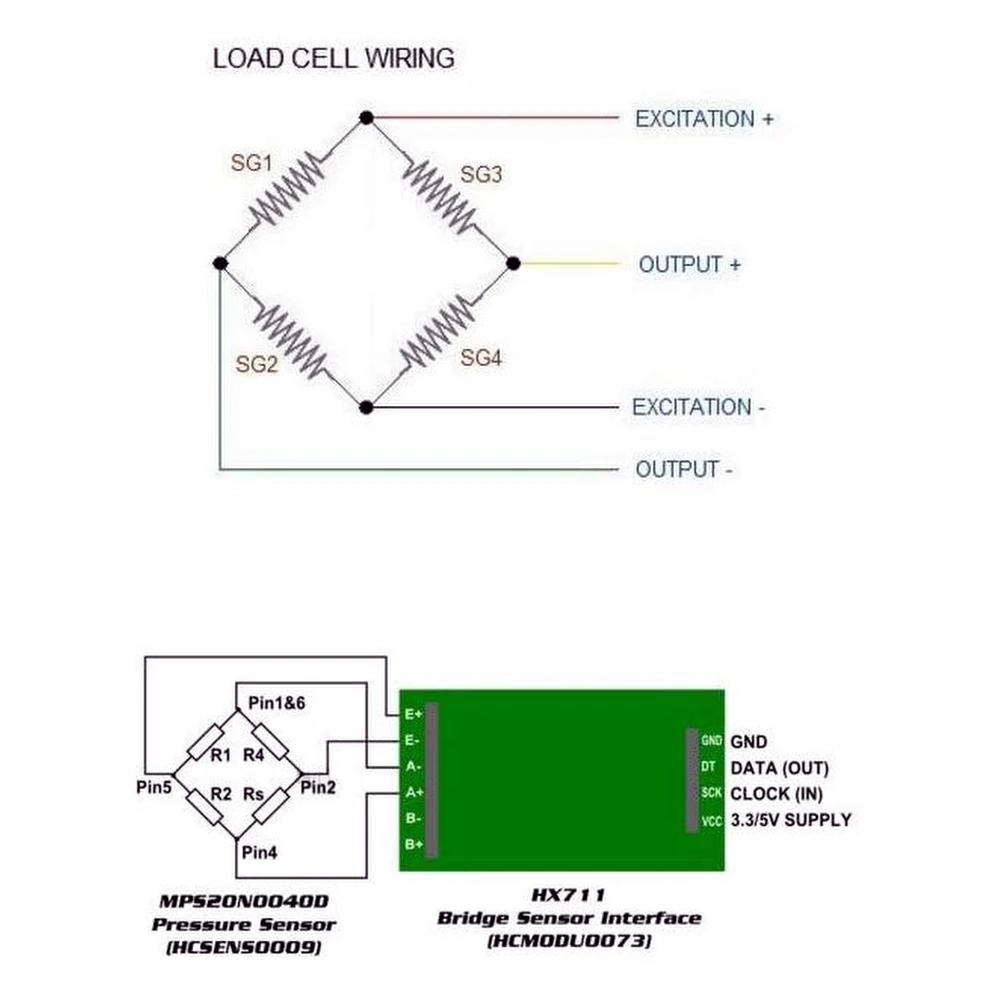

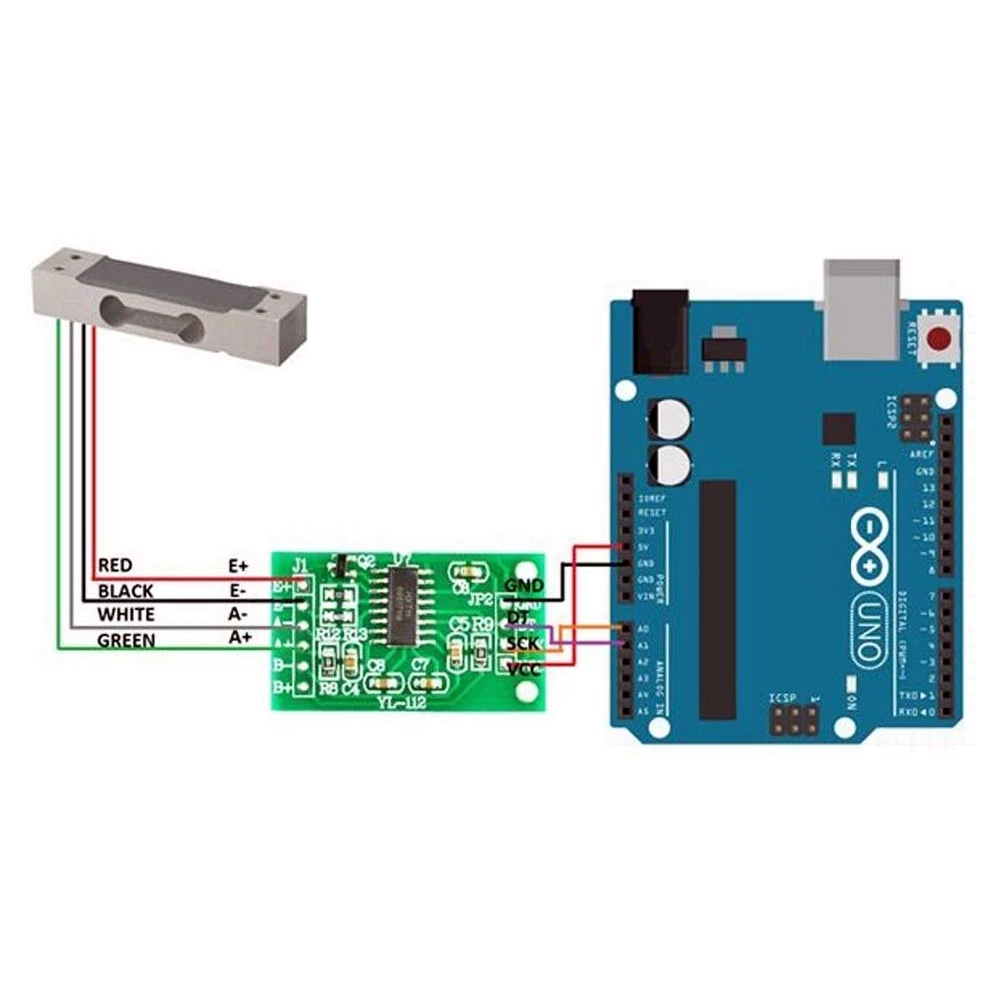

För användning rekommenderas att lastcellen eller trycksensorn ansluts till de differentiella ingångarna och att modulen matas med en spänning inom det angivna intervallet. Den digitala avläsningen kan erhållas med Arduino-kompatibla bibliotek som förenklar integration och programmering.
- Två valbara differentiella analoga ingångskanaler
- Lågbullrig PGA-förstärkare med programmerbar förstärkning 32, 64, 128
- Integrerad strömförsörjningsregulator för ADC och lastcell
- Intern oscillator utan behov av externa komponenter
- Enkel seriell digital gränssnitt, utan komplex programmering
- Valbar utgångshastighet: 10 SPS eller 80 SPS
- Undertrycker störningar från 50 och 60 Hz samtidigt
- Låg förbrukning: mindre än 1.5 mA vid normal drift
- Spänningsområde: 2.6 till 5.5 V kompatibelt med Arduino
- Temperaturområde: -20 °C till +85 °C
Kundfrågor & svar
Vilka är de främsta fördelarna med HX711-sensorn jämfört med andra A/D-vågmoduler för Arduino?
HX711 utmärker sig med sin 24-bitars A/D-omvandlare, vilket ger känsligare och stabilare mätningar jämfört med moduler med lägre upplösning (som 12 eller 16 bitar). Dess dubbla differentiella kanal underlättar tillämpningar med dubbla celler och den programmerbara förstärkningen (128 och 64) ger flexibilitet för olika lastområden. Dessutom integrerar den en spänningsregulator och intern oscillator, vilket förenklar kretsen och minskar kostnaden jämfört med alternativ som kräver externa komponenter.
Vilka installationsaspekter bör jag tänka på för att få exakta mätningar med denna sensor?
För optimala mätningar rekommenderas att modulen placeras på en stabil yta, minimera elektromagnetiska störningar och använda korta, tvinnade ledare mellan HX711 och lastcellen. Det är viktigt att ansluta en enda gemensam strömkälla med mikrokontrollern för att undvika brus och att utföra regelbundna kalibreringar av systemet beroende på miljö och använd lastcell.
Vilka är gränserna för precision och möjliga felkällor vid användning av HX711?
HX711 erbjuder en teoretisk upplösning på upp till 24 bitar, men i praktiken ligger det typiska felet mellan 1–2 μV/bit och precisionen beror mycket på lastcellens kvalitet, elektriskt brus, vald förstärkning och samplingshastighet (10SPS ger mindre brus än 80SPS). Vanliga felkällor är temperaturvariationer, instabil strömförsörjning och dålig kabelanslutning. Det rekommenderas att isolera systemet väl och kalibrera i den verkliga användningsmiljön.
Vad används HX711 vågsensor för Arduino till?
Den används för att omvandla analoga signaler från vikt- eller trycksensorer till digitala signaler med hög precision för projekt med Arduino och andra mikrokontroller.
Är HX711 kompatibel med Arduino-kort?
Ja, HX711-modulen är kompatibel med Arduino-kort och kan enkelt integreras med hjälp av specifika bibliotek för avläsning av lastceller.
Vilken precision har HX711-modulen?
Den erbjuder 24-bitars precision tack vare sin högupplösta analog-till-digital-omvandlare.
Vilket spänningsområde krävs för att mata HX711-modulen?
Matningsområdet är 2.6 till 5.5 volt, kompatibelt med de flesta Arduino-kort.
Vilken samplingshastighet har HX711?
Den kan ställas in på 10 samples per second (SPS) eller 80 SPS, beroende på applikation.
