L298 motorstyrning dubbel H-brygga för Arduino - Satkit
Varumärke: satkit
86,34kr
Moms ingår (Exkl. moms: 69,08 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 82,89 kr | -4% |
| 10+ | 76,26 kr | -12% |
| 20+ | 70,80 kr | -18% |
I lager - Skickas omedelbart
Standardleverans
Ons, Apr 29 - Fre, Maj 1
Expressleverans
Mån, Apr 27 - Tis, Apr 28
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter
Översikt
L298 motorstyrning är en elektronisk enhet som är utformad för att styra likströmsmotorer (DC) och stegmotorer i elektronik- och robotikprojekt, särskilt med Arduino-plattformar. Denna styrning använder en dubbel H-brygga som gör det möjligt att styra motorns riktning och hastighet med hög precision.
Huvudfunktioner
- Lätt och kraftfull, idealisk för portabla och kompakta projekt.

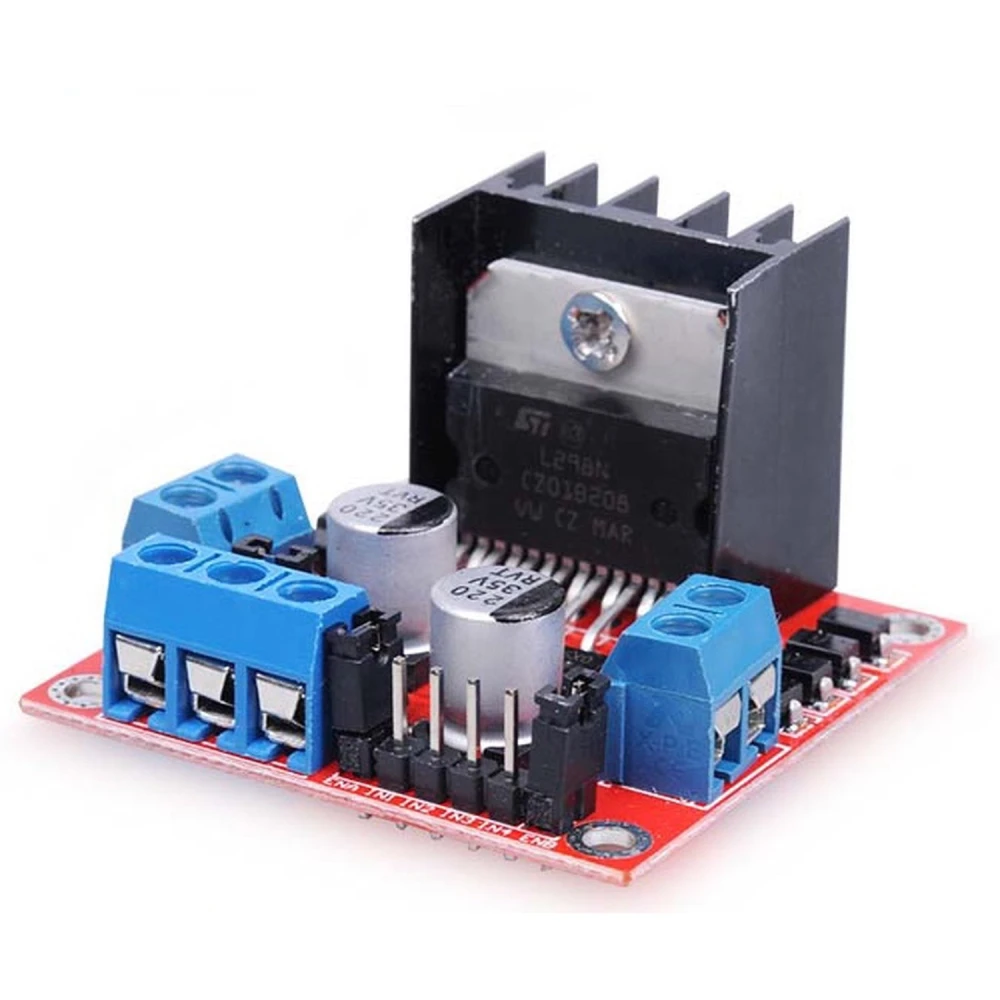

- Inbyggd kylfläns för att förhindra överhettning och förlänga styrningens livslängd.
- FWD-skydd som förhindrar skador vid plötsliga ändringar i motorns rotationsriktning.
- Strömbrytare för enkel kontroll av på- och avslagning.

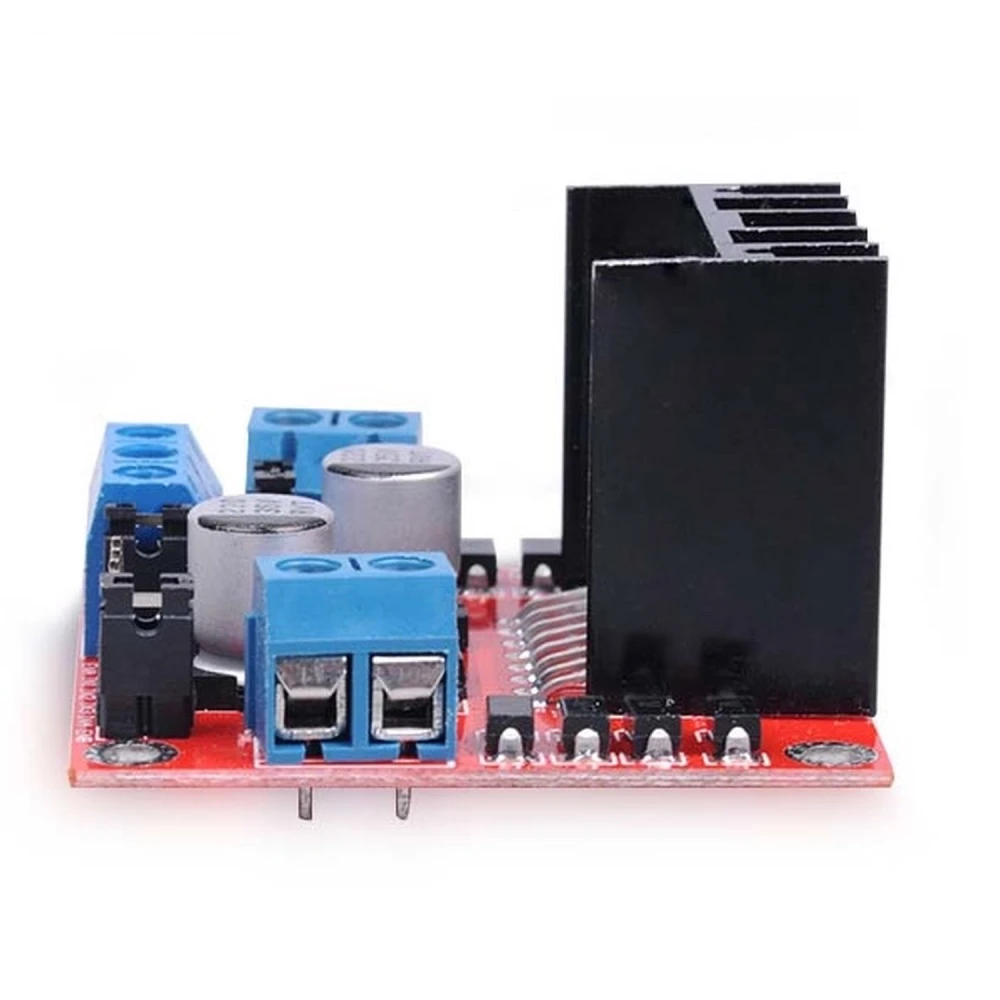

- LED-indikator för ström och riktning för enkel visuell övervakning av motorns status.

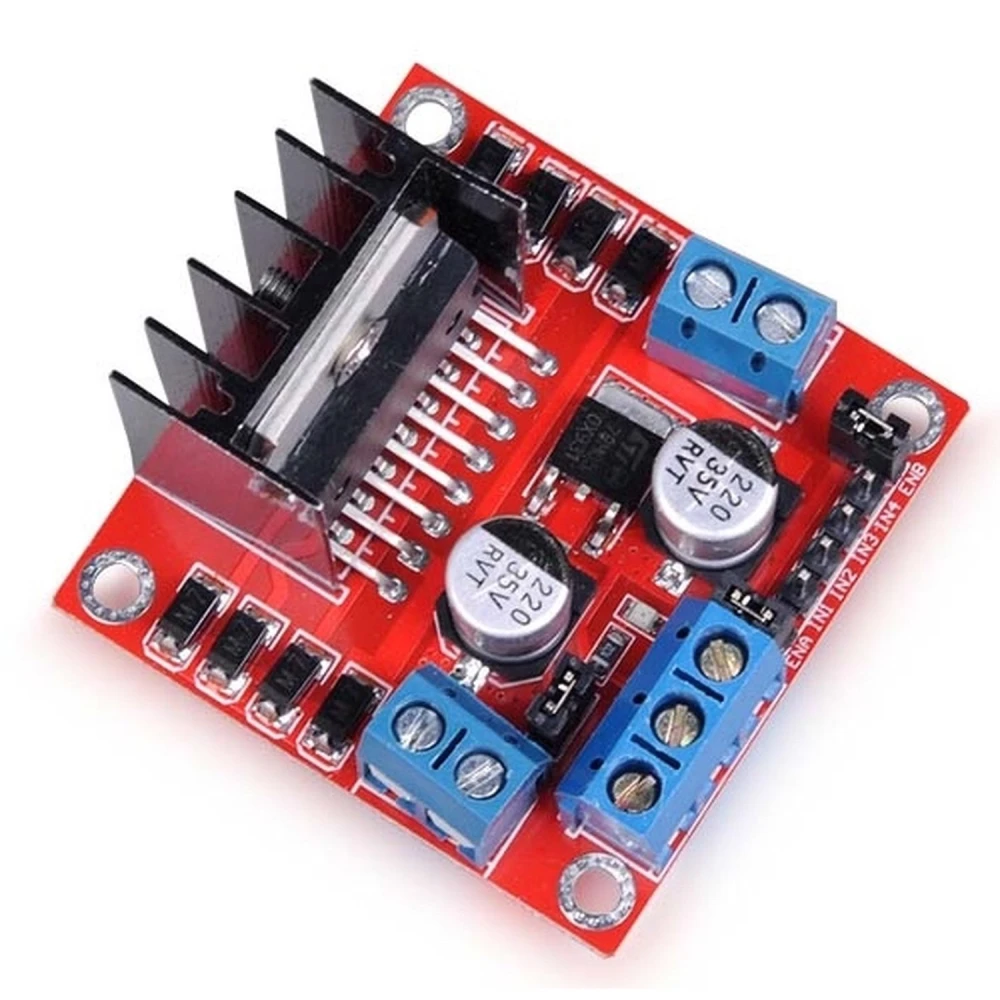

- Två DC-utgångar som gör det möjligt att ansluta DC-motorer eller stegmotorer.

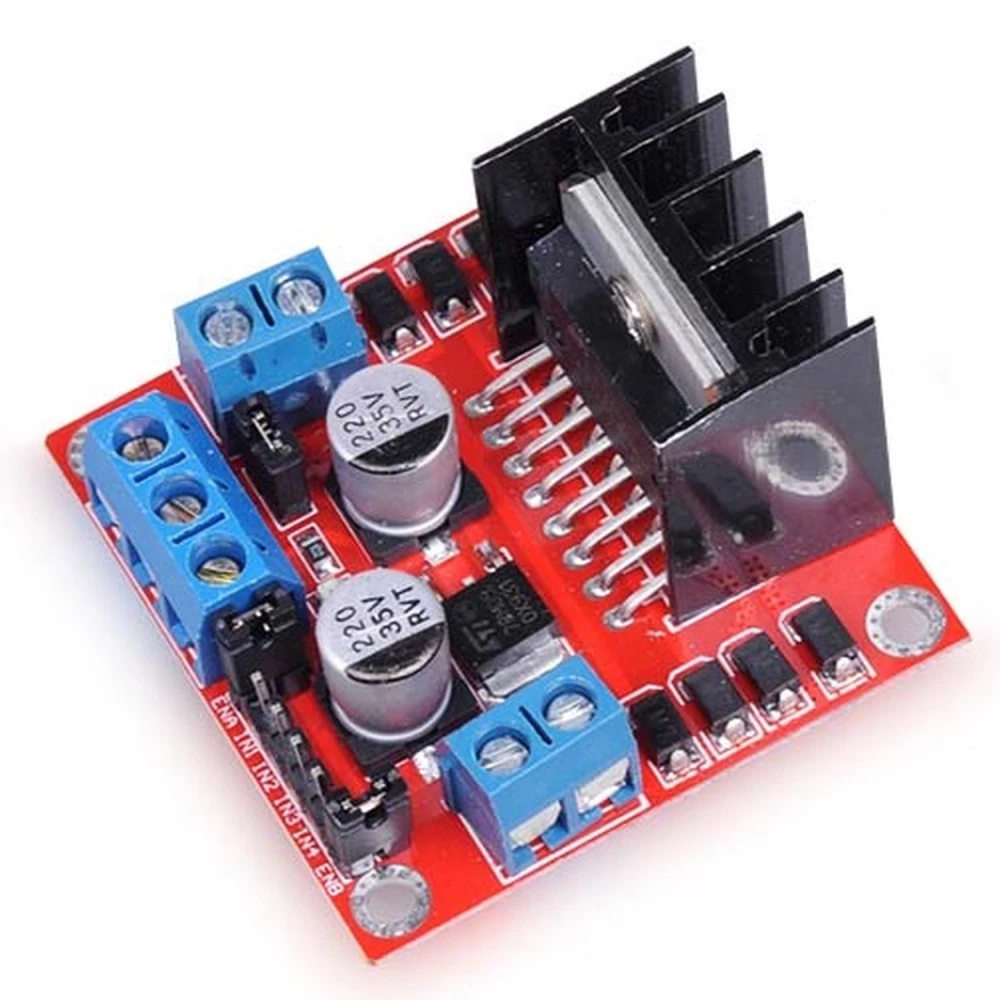

- Hål för stabil montering på ett chassi eller en struktur, vilket underlättar integration i projekt.
Tekniska specifikationer
- Driver: L298
- Motormatning: 6-35V DC
- Maxström: 2 Amperes per utgång (4A totalt eller bryggkopplat)
- Separat logikmatning: 5-7V
- Ström för logik: cirka 36 mA
- TTL-nivåer: Låg mellan -0.3V och 1.5V, hög mellan 2.3V och Vss
- Maxeffekt: 25W
Typiska användningsområden
Denna styrning är idealisk för robotikprojekt, automation och allmän motorstyrning. Den kan hantera stegmotorer för exakt positionering eller DC-motorer för applikationer som kräver hastighets- och riktningskontroll. Den är kompatibel med Arduino-kort och andra mikrokontroller som stöder TTL-signaler.
Kompatibilitet
Kompatibel med Arduino och andra system som använder TTL-nivåer för logisk styrning. Kräver en lämplig extern strömförsörjning för de anslutna motorerna, inom intervallet 6 till 35V DC.
- Lätt och kraftfull för kompakta projekt
- Inbyggd kylfläns för att förhindra överhettning
- FWD-skydd mot plötsliga riktningsändringar
- Strömbrytare för enkel kontroll
- LED-indikatorer för ström och riktning
- 2 DC-utgångar för motorer eller stegmotor
- Stabil montering med hål för chassi
- Motormatning: 6-35V DC
- Maxström: 2A per utgång (4A totalt)
- Logikmatning: 5-7V med 36 mA
- Maxeffekt: 25W
Kundfrågor & svar
Vilken typ av motorer kan styras med den dubbla H-bryggan L298 och vad är dess strömgräns?
Styrenheten är lämplig för DC-motorer och bipolära stegmotorer. Varje kanal klarar upp till 2 A kontinuerligt (4 A max vid bryggade utgångar), med spänningar från 6 till 35 V DC för motorer. Det rekommenderas att inte överskrida dessa gränser för att undvika permanenta skador.
Vilka försiktighetsåtgärder bör jag ta för att undvika överhettning eller skador på grund av överbelastning?
Modulen har kylfläns för värmehantering, men vid maximal belastning eller dålig ventilation kan extra kylning behövas. Det är viktigt att inte överskrida 2 A per kanal och att kontrollera att den totala strömmen inte överstiger kapaciteten. Att övervaka temperaturen vid beröring under drift hjälper till att undvika fel.
Vilka elektriska krav gäller för matningen till motorer och logik?
Två matningar krävs: en för motorerna (6–35 V DC, beroende på motor) och en för logiken (5–7 V DC, typisk förbrukning 36 mA). Modulen gör det möjligt att separera båda jordarna för att undvika elektriskt brus. Stabiliserade nätaggregat minimerar riskerna.
Finns det begränsningar vid användning av denna styrenhet med moderna 3,3 V-mikrokontroller som ESP32 eller Raspberry Pi Pico?
Ja. L298 accepterar TTL-ingångar; dock krävs minst 2,3 V för att registreras som hög nivå. Med 3,3 V-mikrokontroller är det inget problem, men den är inte direkt kompatibel med 1,8 V-nivåer. För lägre signaler rekommenderas en buffer eller logiknivåomvandlare.
Jämfört med andra moderna styrkretsar som DRV8825 eller BTS7960, vilka är L298:s objektiva för- och nackdelar?
L298 är robust, lätt att underhålla och billig, men har högre värmeutveckling och lägre verkningsgrad (~70 %) jämfört med MOSFET-drivare som DRV8825 (>90 %). Den erbjuder inte avancerad microstepping eller inbyggt intelligent skydd. Den är idealisk för robusta prototyper, men inte för projekt där energieffektivitet eller fin styrning är avgörande.
Vilka typer av motorer kan jag styra med denna L298-styrning?
Du kan styra likströmsmotorer (DC) och stegmotorer (PAP) med denna styrning.
Vilket spänningsområde gäller för motormatningen?
Styrningen klarar motormatning på 6 till 35V DC.
Hur mycket ström klarar den per utgång?
Den klarar upp till 2 ampere per utgång, med totalt 4 ampere om utgångarna bryggkopplas.
Är den kompatibel med Arduino?
Ja, den är kompatibel med Arduino och andra mikrokontroller som använder TTL-nivåer för logik.
Vilket skydd har styrningen för att undvika skador?
Den har FWD-skydd för att undvika skador vid plötsliga ändringar i motorns rotationsriktning samt en inbyggd kylfläns för att förhindra överhettning.
