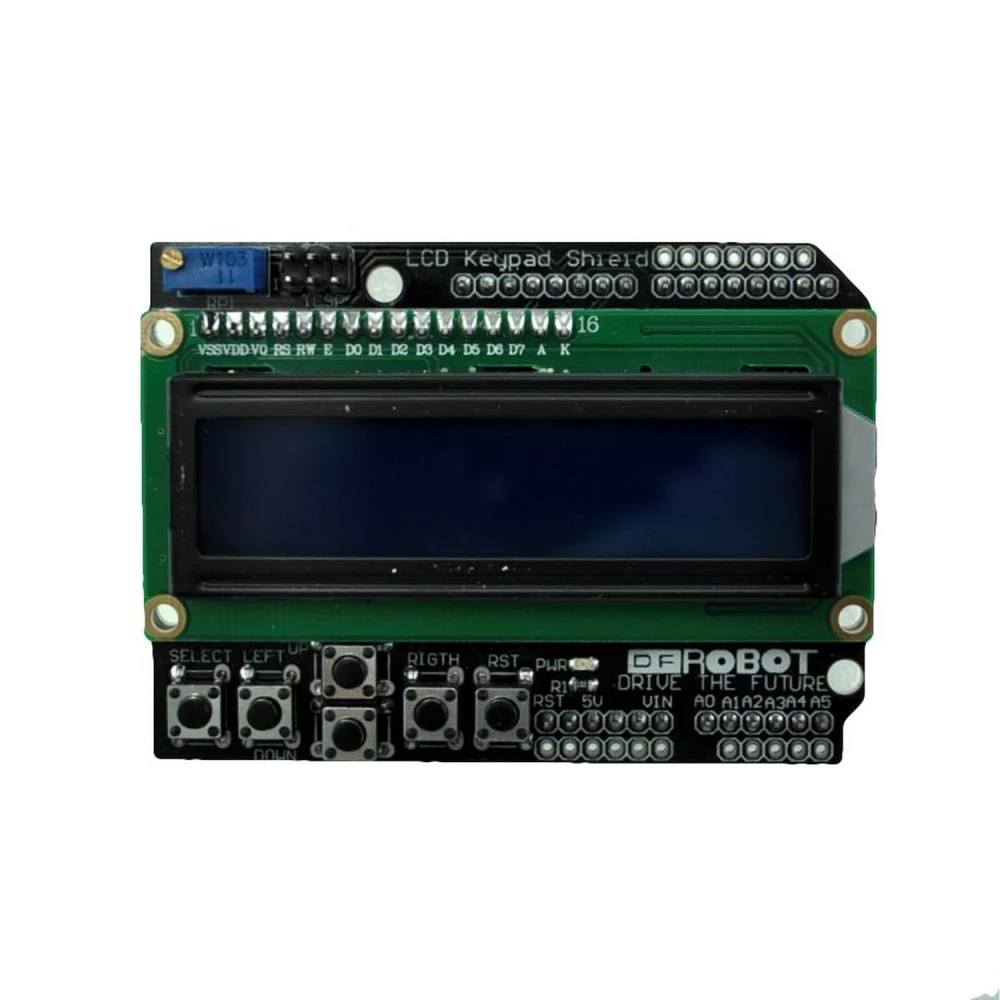

LCD Keypad Shield LCD1602 kompatibel med Arduino med inbyggd skärm och knappar
Varumärke: satkit
56,25kr
Moms ingår (Exkl. moms: 45,00 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 53,44 kr | -5% |
Begränsat lager
Standardleverans
Fre, Maj 1 - Tis, Maj 5
Expressleverans
Ons, Apr 29 - Tor, Apr 30
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter
Det LCD Keypad Shield LCD1602 kompatibel med Arduino är ett viktigt tillbehör för utvecklare och elektronikentusiaster som använder Arduino- eller Freeduino-kort. Detta shield kombinerar en LCD-skärm med 2 rader och 16 tecken med sex momentana knappar, vilket gör det enkelt att interagera direkt och visuellt med dina projekt.
Denna modul använder pinnarna 4, 5, 6, 7, 8, 9 och 10 för gränssnittet med LCD-skärmen, medan analog pin 0 används för avläsning av knapparna. Detta möjliggör effektiv styrning utan behov av flera extra anslutningar.
Huvudegenskaper:
- Driftspänning: 5V, kompatibel med de flesta Arduino-kort.
- LCD-skärm 2x16 tecken för att visa text och relevant information.
- Sex inbyggda momentana knappar för enkel navigering och styrning.
- Stöd för kontrastjustering och bakgrundsbelysning som kan slås på eller av efter behov.
- Utökning av analoga pinnar, vilket möjliggör enkel avläsning av analoga sensorer och direkt visning på skärmen.
Detta shield är idealiskt för projekt som kräver ett enkelt och visuellt användargränssnitt, som interaktiva menyer, styrning av enheter eller visning av data i realtid. Dess plug-and-play-design möjliggör snabb och smidig integration med Arduino- och Freeduino-kort.
Dokumentation och tillgängliga resurser:
- Officiell manual
- LCD Keypad-bibliotek
- Key Grabber V2-bibliotek
- Kopplingsscheman V1.0
- Kopplingsscheman V0.01
- Datablad LCD HD44780
Med detta shield blir interaktionen med dina Arduino-projekt mer intuitiv och professionell, vilket underlättar utvecklingen av applikationer med enkla grafiska gränssnitt och inbyggda kontroller.
- Driftspänning på 5V kompatibel med Arduino och Freeduino.
- LCD-skärm 2x16 tecken för tydlig och lättläst text.
- 6 inbyggda momentana knappar för enkel och snabb styrning.
- Stöd för kontrastjustering och bakgrundsbelysning som kan slås på eller av.
- Utökning av analoga pinnar för avläsning och visning av sensorer.
Kundfrågor & svar
Vilka är shieldens material, mått och vikt, och vad ingår exakt i förpackningen?
Shielden är byggd med PCB i glasfiber (FR4), standardelektronikkomponenter och en LCD-modul med kompatibel HD44780-styrenhet. De typiska måtten är 80 mm x 58 mm x 23 mm, och vikten ligger runt 42 g. Förpackningen innehåller vanligtvis endast den monterade shielden, utan kablar eller fysisk dokumentation; kontrollera om säljaren lägger till manual eller extra tillbehör.
Vilka är LCD:ns driftsgränser (spänning, ström, miljöförhållanden) och finns det risker om de överskrids?
LCD:n och shielden är konstruerade för att fungera vid 5 V±0,25 V, med typisk förbrukning under 50 mA när bakgrundsbelysningen är på. De fungerar tillförlitligt mellan 0 °C och 50 °C samt RH < 80 % (icke-kondenserande). Spänningar över 5,5 V kan skada styrenheten eller LED-bakgrundsbelysningen irreversibelt, så det rekommenderas att alltid använda reglerade nätaggregat.
Hur justeras kontrasten och hur hanteras bakgrundsbelysningen, och krävs regelbundet underhåll?
Kontrasten justeras med en potentiometer som finns på själva shielden, vilket gör det möjligt att anpassa den till olika betraktningsvinklar eller ljusförhållanden. Bakgrundsbelysningen kan slås på/av programmässigt eller med en jumper beroende på version. Den kräver inget regelbundet underhåll; däremot rekommenderas att undvika fuktiga eller mycket dammiga miljöer och att rengöra skärmen försiktigt vid behov.
Vilka kort är LCD Keypad Shield LCD1602 kompatibel med?
Den är kompatibel med Arduino- och Freeduino-kort som stöder en driftspänning på 5V.
Hur många knappar ingår i detta shield och vad används de till?
Det ingår 6 momentana knappar som gör det möjligt att styra menyer och funktioner direkt från shieldet.
Kan jag justera kontrasten och bakgrundsbelysningen på skärmen?
Ja, shieldet stöder kontrastjustering och gör det möjligt att slå på eller av bakgrundsbelysningen efter behov.
Vilka pinnar används för anslutning till Arduino?
Det använder de digitala pinnarna 4, 5, 6, 7, 8, 9 och 10 för skärmen samt analog pin 0 för avläsning av knapparna.
Finns det resurser och dokumentation som underlättar användningen?
Ja, det finns länkar till manualer, bibliotek och scheman för att underlätta integration och programmering av shieldet.
