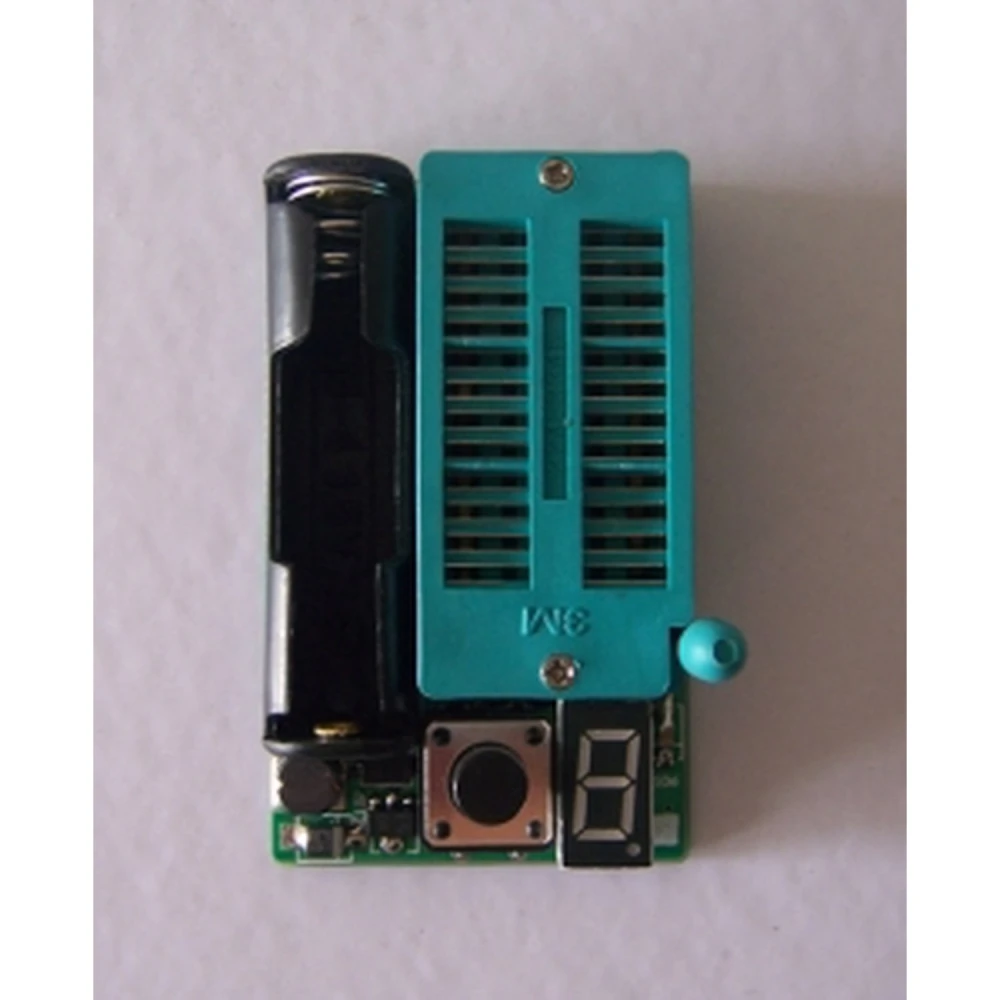

KT152 multifunktionell IC- och LED-testare för snabba och säkra tester

Produktbeskrivning

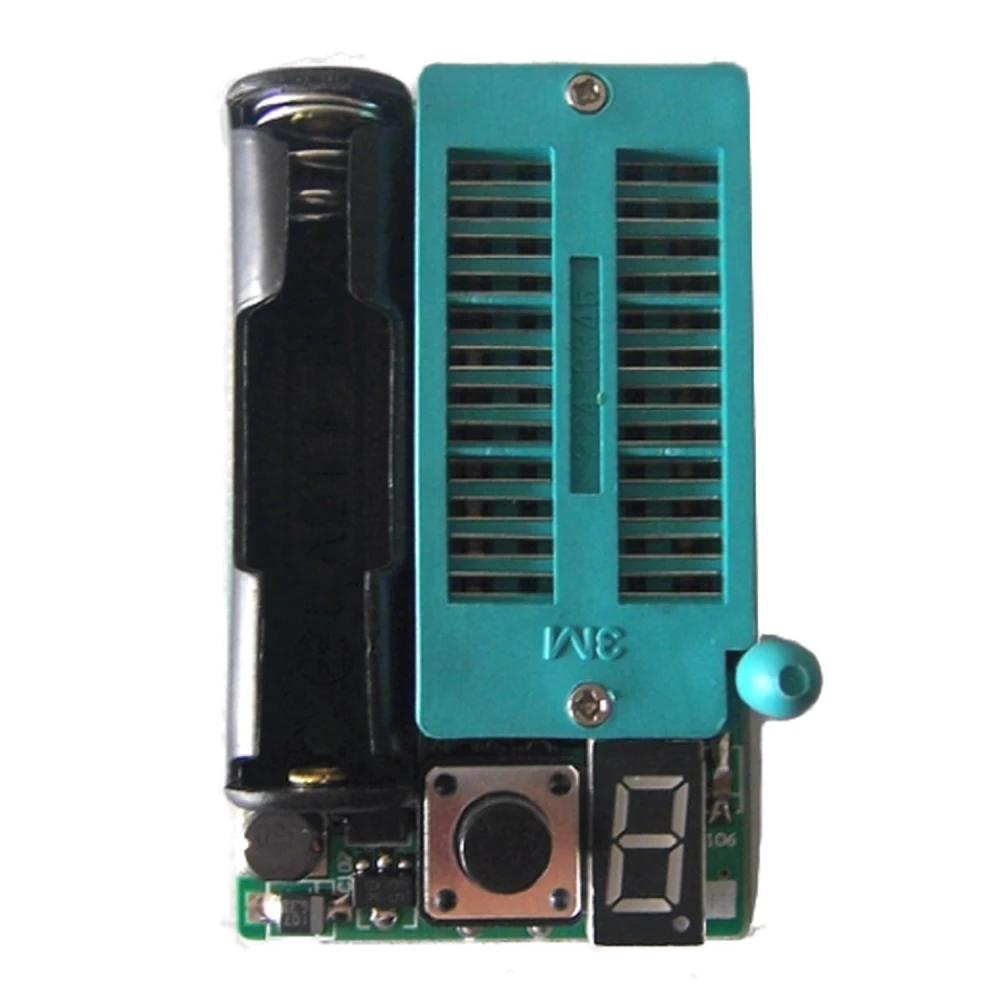

Den IC- och LED-testare KT152 är en kompakt multifunktionell enhet som är utformad för att snabbt och enkelt testa och identifiera logiska DIP-chip och vanliga LED. Dess fickstorlek (60 mm x 37 mm x 15 mm) och medföljande AAA-batteri gör den till ett praktiskt verktyg för elektroniktekniker och hobbyister.

Huvudfunktioner:

• Testar och känner igen mer än 1500 typer av integrerade kretsar, inklusive familjerna 74LSXX, 74HC, CD4000, HEF4000, CD4500 och fler.
• Identifierar enheter siffra för siffra på en 0.36 inches LED-display.
• ZIF-sockel (noll insättningskraft) för DIP-enheter med upp till 24 pinnar.

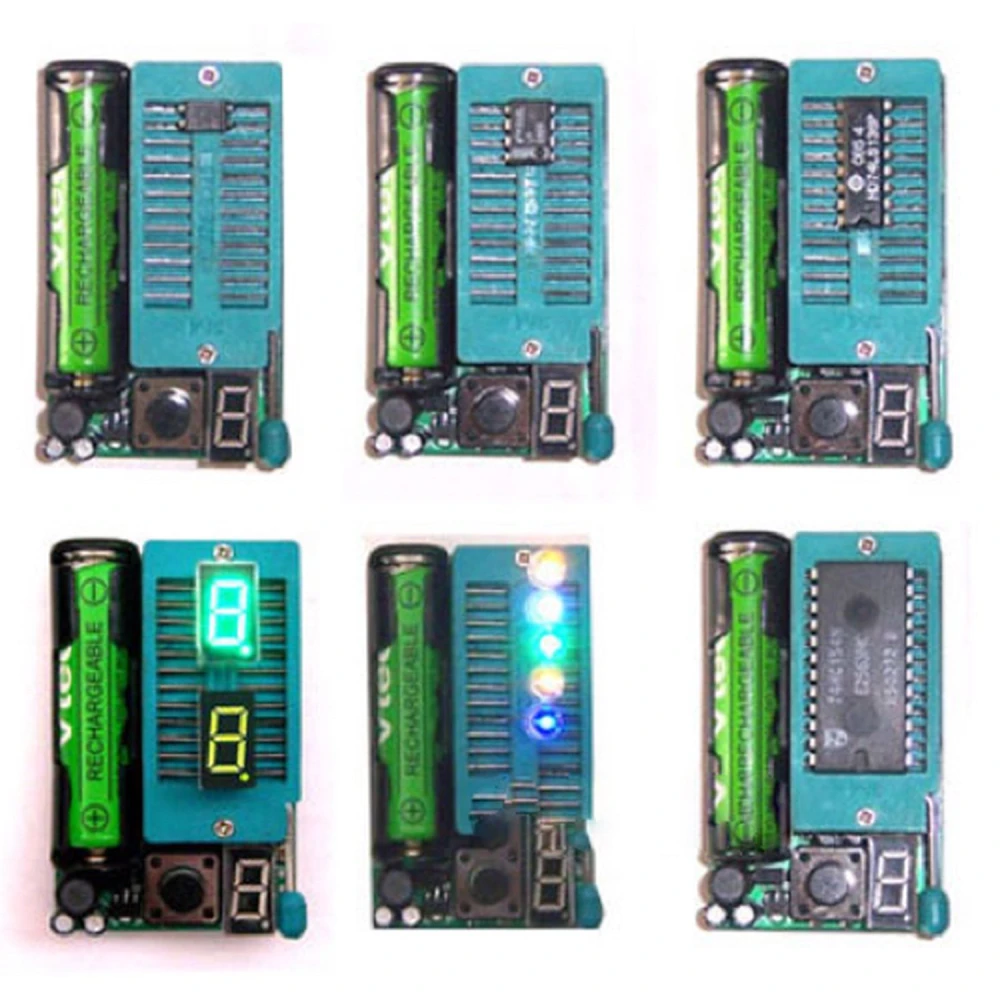

• Testar LED och LED-matriser med en enda knapp.
• Ungefärlig testtid på 1/2 sekund per enhet.
• Drivs av ett AAA-batteri (ingår), enkelt att byta.

Användningsinstruktioner:

• Sätt i AAA-batteriet med rätt polaritet enligt markeringen.
• Håll testaren med displayen nedåt och lyft ZIF-sockelns arm.
• Placera den integrerade kretsen som ska testas med pin 1 (vanligtvis markerad med en skåra) vänd mot undersidan av sockeln.
• Sänk armen för att säkra IC:n och tryck på TEST-knappen.
• Displayen visar enhetens nummer om den är i gott skick eller "Err" om den är skadad eller fel isatt.
• LED som testas tänds om de fungerar korrekt.

Försiktighetsåtgärder:

• Använd inte testaren med integrerade kretsar som är anslutna i krets.
• Testa inte laddade komponenter för att undvika skador.
• Byt batteriet när spänningen sjunker under 1.2V.
• Den är inte kompatibel med LED som kräver mer än 5V för att lysa.

Kompatibilitet:

Denna testare stöder ett brett utbud av integrerade kretsar såsom:

• Familjerna 74LS, 74HC, 54, CD4000, HEF4000, CD4500 och fler.
• Förstärkare och komparatorer LM324, LM339, LM393, LM358, LM386.
• Tidskretsar NE555, 7555, NE556, 7556.
• Optokopplare PC817, NEC2501, TLP521, 4N25, 4N35, bland andra.
• Drivkretsar ULN2003, ULN2004, ULN2803, ULN2804.

Typiska användningsområden:

• Snabb felsökning av logikchip vid elektronikreparation.
• Kontroll av LED och LED-matriser i projekt och underhåll.
• Identifiering av elektroniska komponenter utan dokumentation.

Den IC- och LED-testare KT152 är ett viktigt verktyg för yrkespersoner och entusiaster som söker en portabel, exakt och lättanvänd lösning för att testa integrerade kretsar och LED ute på fältet eller i verkstaden.

• Testar över 1500 vanliga DIP-integrerade kretsar
• 0.36 inches LED-display för tydlig identifiering
• ZIF-sockel för enheter med upp till 24 pinnar
• AAA-batteri ingår för omedelbar användning
• Snabb testning på cirka 1/2 sekund
• Kompatibel med familjerna 74LS, 74HC, CD4000 och fler
• Testar LED och LED-matriser enkelt
• Portabelt och kompakt verktyg (60x37x15 mm)
• Enkel testknapp för intuitiv användning
• Tydliga bruksanvisningar medföljer
