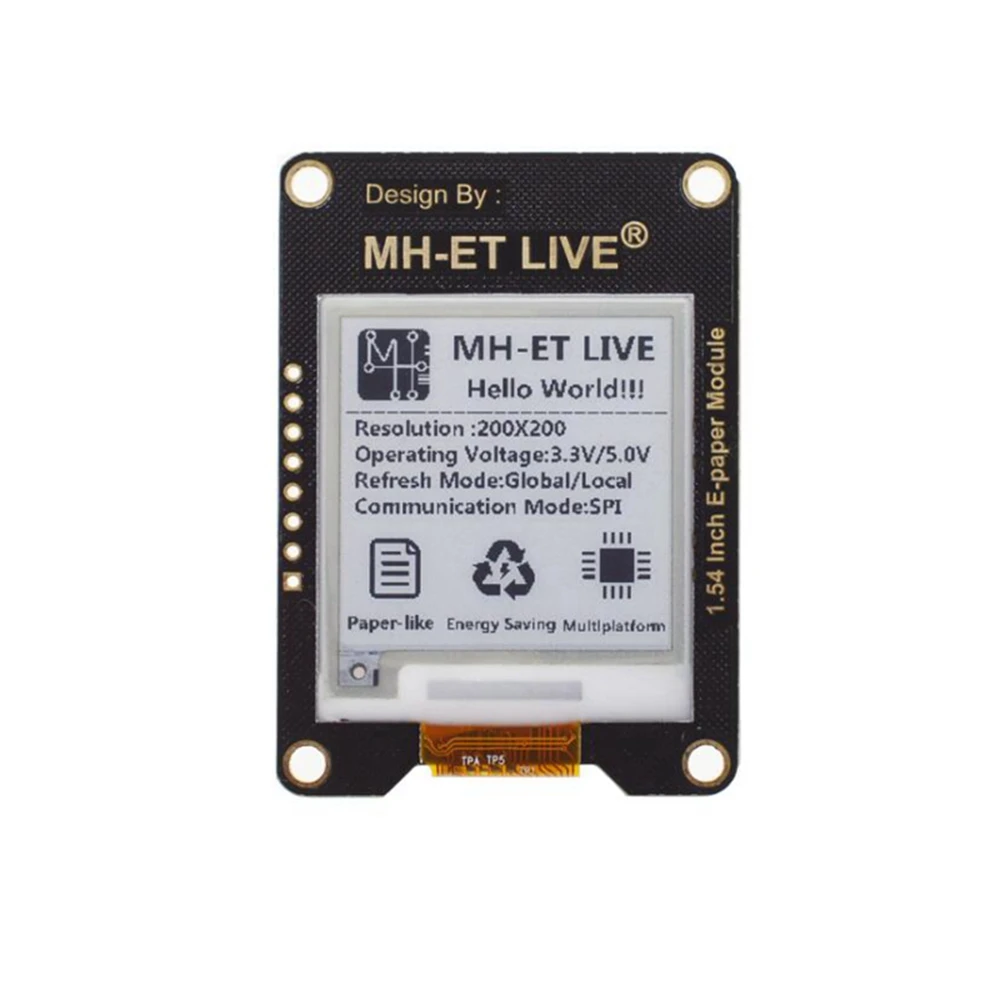

1,54-tums ePaper-modul med SPI för Raspberry, Arduino och STM32

Den 1.54-tums ePaper-modulen med SPI-gränssnitt är en e-bläckskärm (ePaper/eInk) som är utformad för att ge en tydlig och effektiv visning i elektroniska projekt. Modulen är kompatibel med populära plattformar som Raspberry Pi, Arduino och STM32, vilket underlättar integration i olika utvecklingsprojekt.

Den här typen av skärm utmärker sig genom sin låga energiförbrukning, eftersom den bara behöver ström vid uppdatering av bilden. När grafiken väl har laddats behåller skärmen bilden utan kontinuerlig strömförsörjning, vilket gör den till ett idealiskt val för enheter som kräver låg förbrukning och lång batteritid.

Tekniken som används är den mikroinkapslade elektroforetiska skärmen (MED), som använder små sfärer med laddade pigment suspenderade i transparent olja. Dessa pigment rör sig enligt den elektriska laddningen för att bilda synliga bilder som reflekterar omgivande ljus, vilket eliminerar behovet av bakgrundsbelysning. Detta ger utmärkt synlighet även i direkt solljus, med en bred betraktningsvinkel på över 170°.

Nyckelfunktioner

• Skärmstorlek: 1.54 inches (27,6 mm × 27,6 mm)
• Upplösning: 200 × 200 pixlar med punktavstånd på 0,138 × 0,138 mm
• Kommunikationsgränssnitt: SPI med 3 eller 4 ledare
• Driftspänning: 3.3V / 5V kompatibel med Arduino utan extra konvertering
• Färger: Svart och vitt med 2 grå nivåer
• Energiförbrukning: 26.4mW under uppdatering, mindre än 0.017mW i standby
• Uppdateringstid: Partiell 0.3s, full 2s
• Modulmått: 55 mm × 39,4 mm

Användningsområden och kompatibilitet

Den här modulen är perfekt för projekt som kräver en lättläst skärm utomhus och låg energiförbrukning, såsom e-läsare, IoT-enheter, smartklockor, elektroniska etiketter och informationspaneler. Kompatibiliteten med Raspberry Pi, Arduino och STM32 gör att den kan användas i en mängd olika applikationer och prototyper.

Förpackningen innehåller 1.54-tums ePaper-skärmmodulen, redo för integration. För att underlätta användningen kan du hitta mer information och kodexempel i Waveshare Wiki.

• 1,54-tums e-bläckskärm med upplösning 200x200 pixlar
• SPI-gränssnitt med 3 eller 4 ledare, kompatibelt med Raspberry Pi, Arduino och STM32
• Driftspänning 3.3V / 5V utan behov av extra konverterare
• Låg energiförbrukning: använder bara ström vid uppdatering av skärmen
• Hög synlighet i solljus med betraktningsvinkel >170°
• Snabb partiell uppdatering på 0.3 sekunder och full uppdatering på 2 sekunder
• Kompakta mått: 55 mm × 39,4 mm, idealisk för portabla projekt
