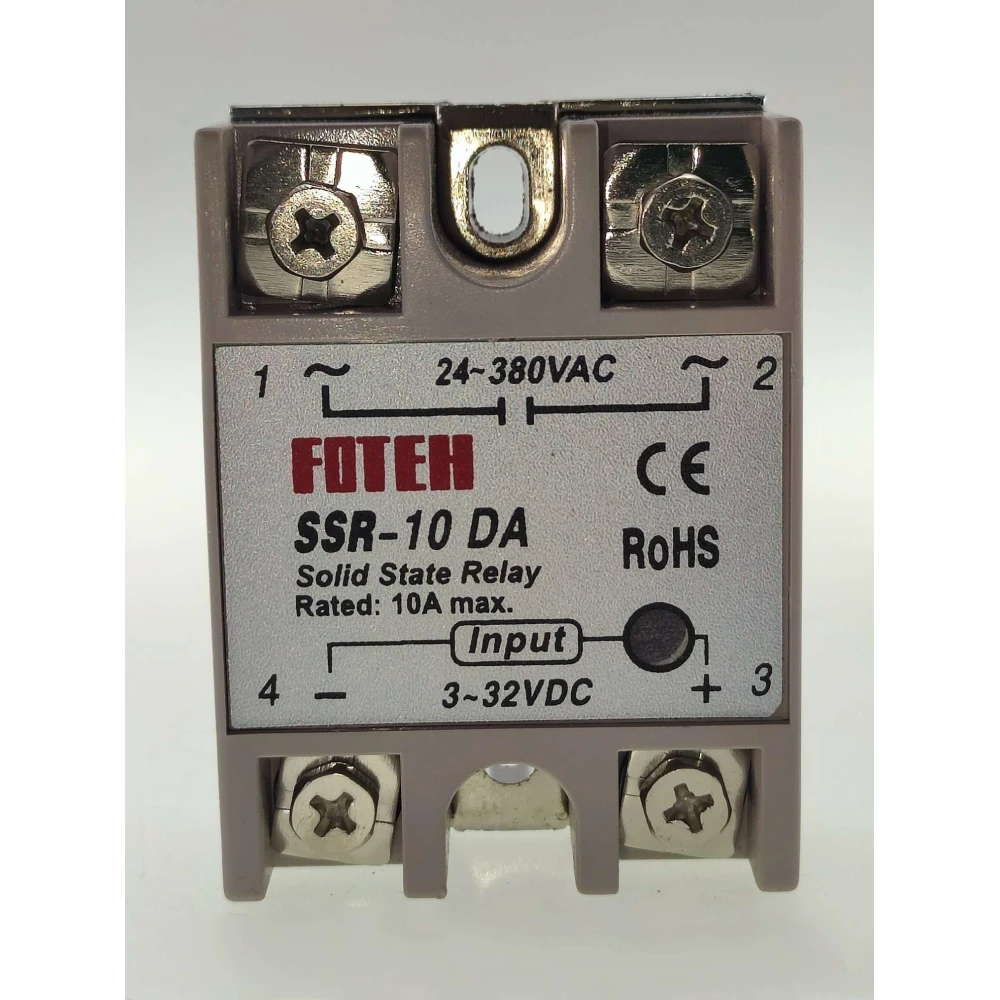

Fotek SSR-10 10A solid state-relä för effektiv elstyrning

Name: Fotek SSR-10 10A solid state-relä för effektiv elstyrning
Brand: Fotek
SKU: A030101-fotek10
Price: 56.25 SEK
Availability: InStock

Varumärke: Fotek

Bli den första att recensera denna produkt

56,25kr

Moms ingår (Exkl. moms: 45,00 kr)

Mängdrabatter

Antal	Pris	Spara
2+	60,75 kr
10+	57,59 kr
20+	50,63 kr	-10%

Begränsat lager

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

Fotek SSR-10 10A solid state-relä är en elektronisk enhet som fungerar som en kontaktfri brytare, utformad för att styra högströmslaster med en liten styrsignal. Den används ofta i applikationer som temperaturstyrning i elektriska värmesystem och ger snabb och tillförlitlig omkoppling.

Huvudegenskaper:

Inspänning: 3-32 VDC
Ingångsström: DC 3-10 mA
Utspänning: 24-380 VCA
Nominell utgångsström: 10A (med säkerhetsmarginal 3/2 för att undvika överbelastning)
Spänningsfall i aktivt läge: 1.5V
Läckström i avstängt läge: 2 mA
På- och avslagstid: 10 ms
Dielektrisk hållfasthet: 1000 VAC
Isolationsresistans: 1000 MΩ / 500 VDC
Driftstemperatur: -30 till 75 °C
Monteringsmetod: skruvmontering
Driftindikator: LED

Fördelar med Fotek SSR-10 10A solid state-relä:

Lång livslängd tack vare avsaknad av mekanisk kontakt.
Inga gnistor eller ljud vid omkoppling.
Ingen elektromagnetisk störning, vilket ger stabil drift.
Hög omkopplingshastighet och stark störimmunitet.
Kompakt design, vibrationsbeständig, korrosionsbeständig och explosionsskyddad.
Kompatibel med TTL-, DTL-, HTL-kretsar med flera.

Typiska användningsområden: Detta relä är idealiskt för att styra resistiva elektriska apparater, såsom värmekablar och elektriska värmerör. Det rekommenderas att lämna en strömmarginal på 3/2 i förhållande till nominell ström för att undvika skador och säkerställa tillräcklig värmeavledning, särskilt när lasten överstiger 5A. För högre laster rekommenderas användning av en särskild kylfläns för solid state-reläer.

Försiktighetsåtgärder och rekommendationer:

Använd inte för induktiva laster eller motorer, eftersom det är avsett för resistiva laster.
Var uppmärksam på värmeavledning för att undvika överhettning.
Montera korrekt med skruvar för att säkerställa god termisk och elektrisk kontakt.

Detta Fotek SSR-10 10A solid state-relä är en effektiv och tillförlitlig lösning för industriella och hushållsapplikationer som kräver exakt styrning av elektriska laster med hög hållbarhet och säkerhet.

Inspänning: 3-32 VDC
Ingångsström: DC 3-10 mA
Utspänning: 24-380 VCA
Maximal utgångsström: 10A med säkerhetsmarginal
Snabb omkopplingstid: 10 ms
LED-indikator för drift
Kontaktfri design för längre livslängd
Kompatibel med TTL-, DTL-, HTL-kretsar
Driftstemperatur: -30 till 75 °C
Skruvmontering för säker installation

Kundfrågor & svar

Vilka är de viktigaste fördelarna med solid state-reläet Foteh SSR-10 10A jämfört med ett traditionellt elektromekaniskt relä?

SSR-10 10A erbjuder kontaktlös omkoppling, vilket innebär inget mekaniskt slitage, ingen ljudnivå och högre motståndskraft mot vibrationer och korrosion. Dessutom bildas inga gnistor eller elektromagnetiska störningar, och omkopplingshastigheten är högre. Den största kompromissen är att det bara har en kontaktgrupp och kan bli varmt vid höga strömmar, vilket kräver uppmärksamhet på värmeavledning.

Vilken maximal temperatur kan det nå under drift och hur bör värmeavledningen hanteras?

SSR:et kan bli betydligt varmt vid belastningar nära 10 A. Vid drift över 5 A är det nödvändigt att montera en lämplig kylfläns för att undvika överhettning. Kylflänsens temperatur bör inte överstiga 75–80 °C vid kontinuerlig drift. Installera inte i slutna utrymmen utan luftflöde.

Vilka vanliga problem kan uppstå med detta SSR och hur kan de förebyggas eller lösas?

De vanligaste felen är överhettning på grund av dålig värmeavledning, användning med icke-resistiva laster eller att strömmen överskrids. För att undvika skador ska du alltid använda en kylfläns som passar belastningen, inte överskrida 70 % av maxströmmen och kontrollera att lasten är kompatibel. Om SSR:et förblir permanent tillslaget, kontrollera överbelastning eller spänningsspikar.

Vad används Fotek SSR-10 10A solid state-relä till?

Det används för att styra resistiva elektriska laster, särskilt i elektriska värmesystem och temperaturstyrning, med en liten styrsignal.

Hur installeras Fotek SSR-10 10A solid state-relä?

Det installeras med skruvar för att säkerställa god termisk och elektrisk kontakt. Det är viktigt att använda kylfläns om strömmen överstiger 5A.

Vilka försiktighetsåtgärder ska jag tänka på vid användning av detta relä?

Det ska endast användas med resistiva laster, ha en strömmarginal på 3/2 i förhållande till nominell ström och säkerställa tillräcklig värmeavledning för att undvika överhettning.

Är det kompatibelt med TTL-kretsar?

Ja, det är kompatibelt med TTL-, DTL-, HTL-kretsar och andra liknande.

Vilken maximal ström klarar detta relä?

Det klarar upp till 10 ampere med en säkerhetsmarginal för att undvika skador vid överbelastning.
