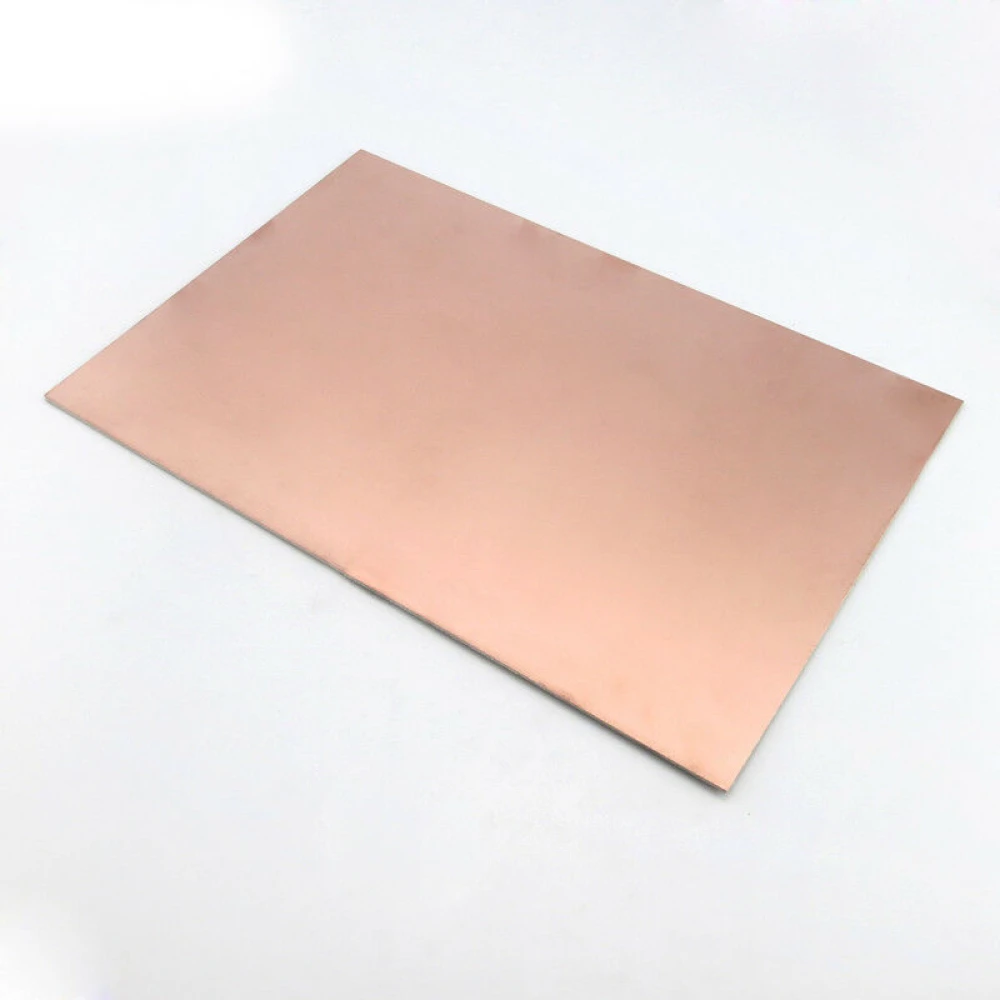

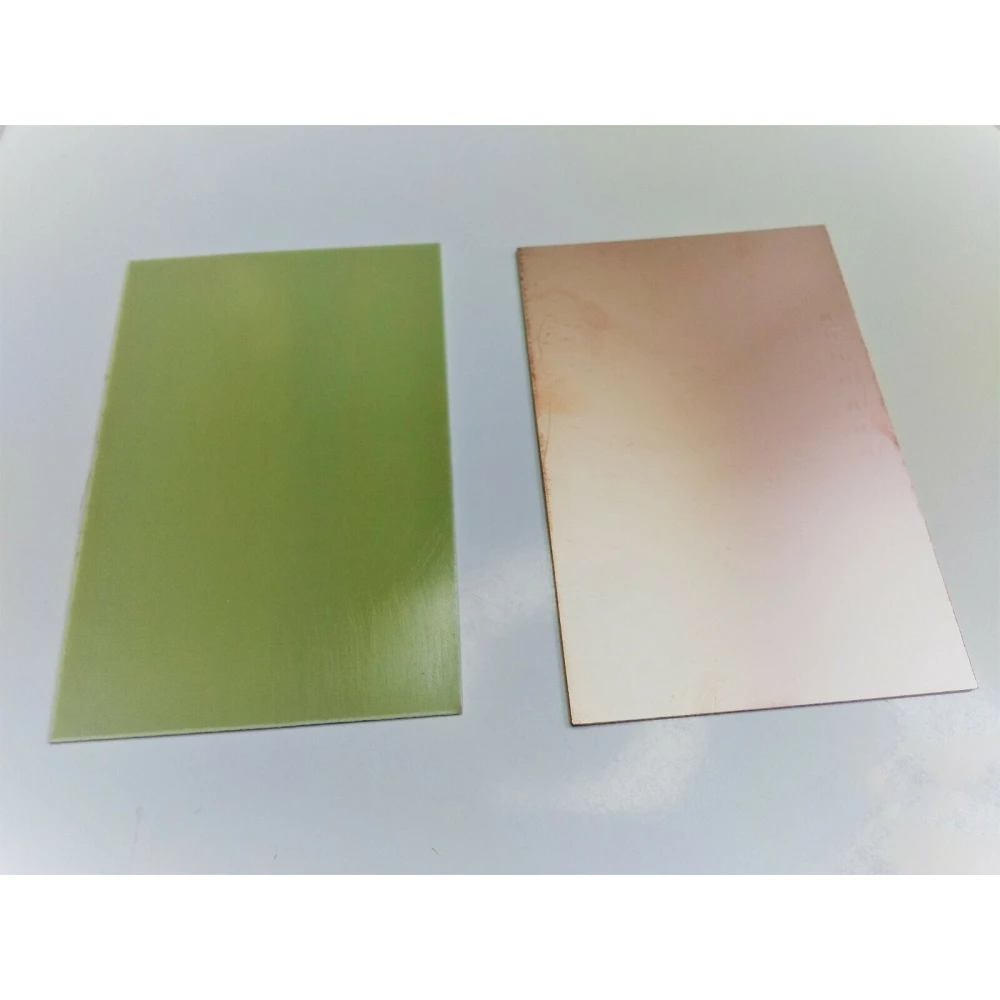

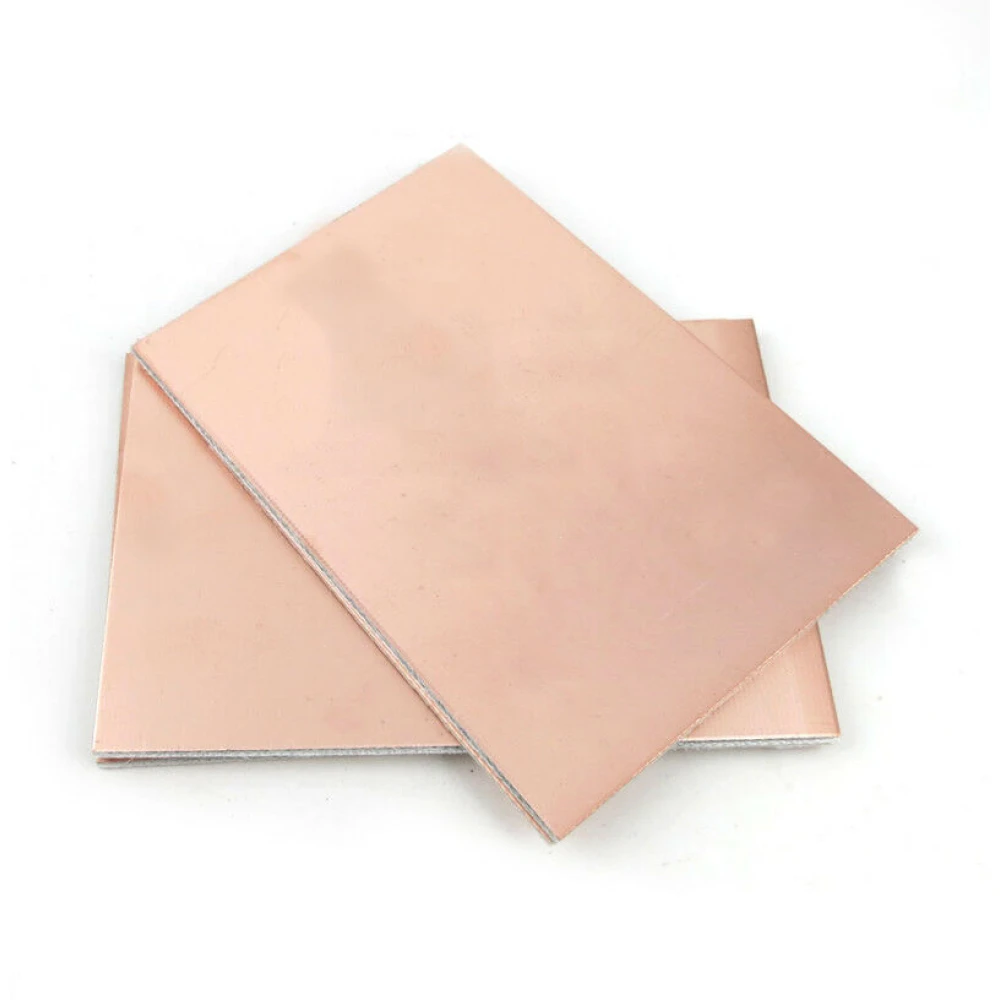

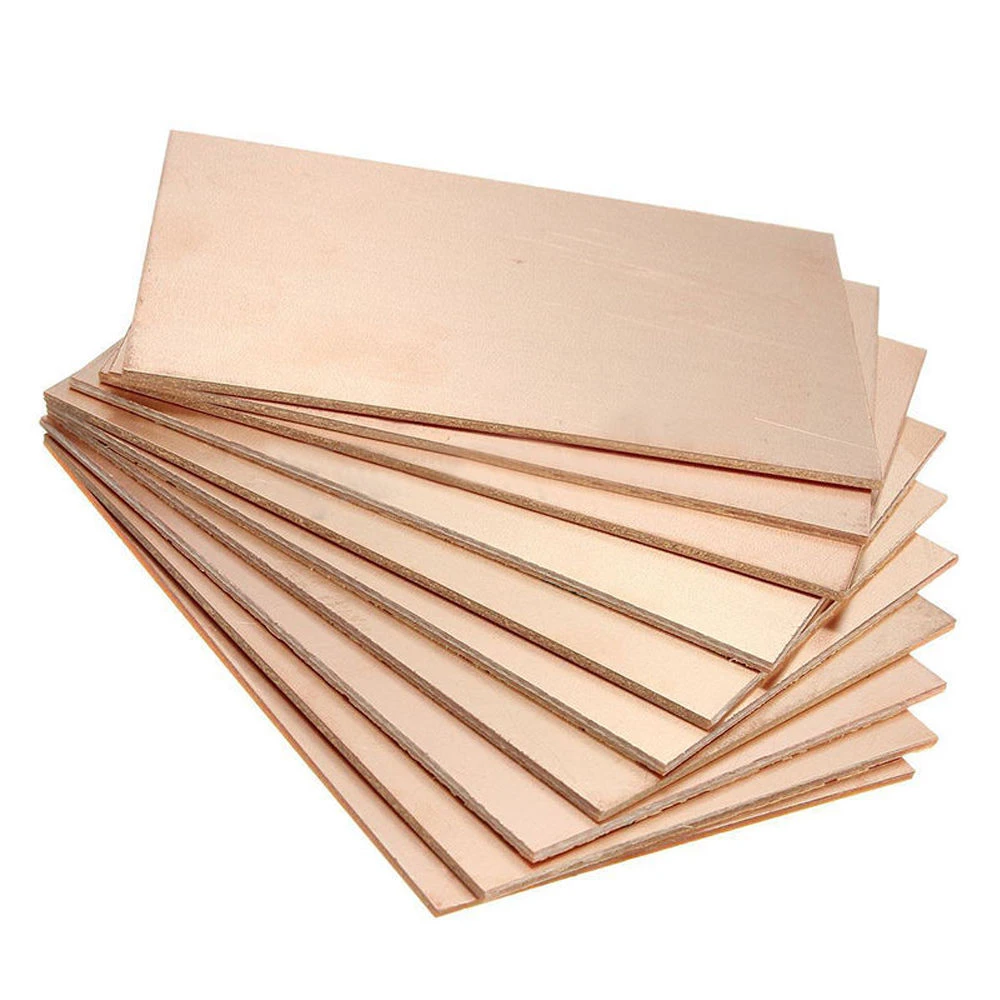

PCB-kopparplatta 15x20cm enkelsidig i FR4-glasfiber för DIY-projekt

Ett FR4-kort i glasfiber erbjuder bättre mekanisk hållfasthet, högre värmetålighet och lägre fuktupptagning jämfört med bakelit. Detta ger högre tillförlitlighet i prototyper och kretsar som utsätts för måttligt krävande miljöer. Bakelit kan dock räcka i lågkostnadsbyggen med mindre krävande elektriska krav.

Standardtjockleken för koppar på dessa kort är vanligtvis 35 µm (1 oz/ft²), även om den kan variera mellan batcher. FR4 är 1,5 mm tjockt. Koppar på 35 µm kan leda strömmar upp till 2–3 A per bred ledarbanan utan överhettning, förutsatt att layouten stödjer det. För högre strömmar eller värmeavledning krävs en mer detaljerad analys.

Ja, kortet kan skäras med handsåg eller roterande verktyg och borras med hårdmetallborrar för FR4. Andningsskydd behövs eftersom glasfiberdamm är irriterande. Måtten 15 cm x 20 cm har en tolerans på cirka ±0,5 mm.

FR4-material som används i PCB uppfyller vanligtvis UL94-V0-krav för flamskydd, vilket innebär att det självslocknar när brandkällan tas bort. Det är dock nödvändigt att bekräfta med tillverkaren om just detta kort har UL-certifiering. Det är inte lämpligt för högspänningsapplikationer eller temperaturer över 130°C.

Det rekommenderas att hantera kortet med handskar för att undvika fingeravtryck, förvara det torrt och skydda det från korrosiva ämnen. Om det inte ska användas direkt kan ett tunt lager flux eller skyddslack på kopparn minska oxidation. Att förtenna eller löda kortet kort efter etsning ger bättre vidhäftning.

Plattan är tillverkad av FR4-glasfiber, känd för sin styrka och hållbarhet.

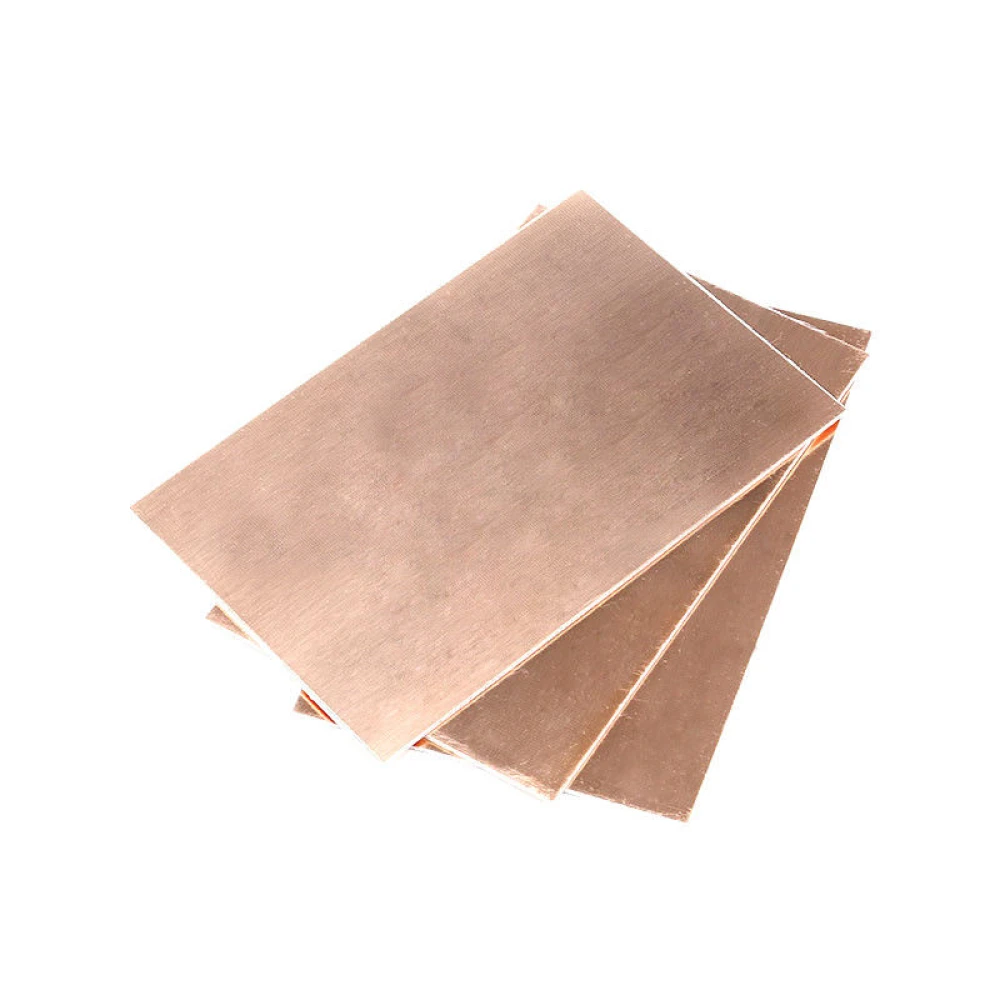

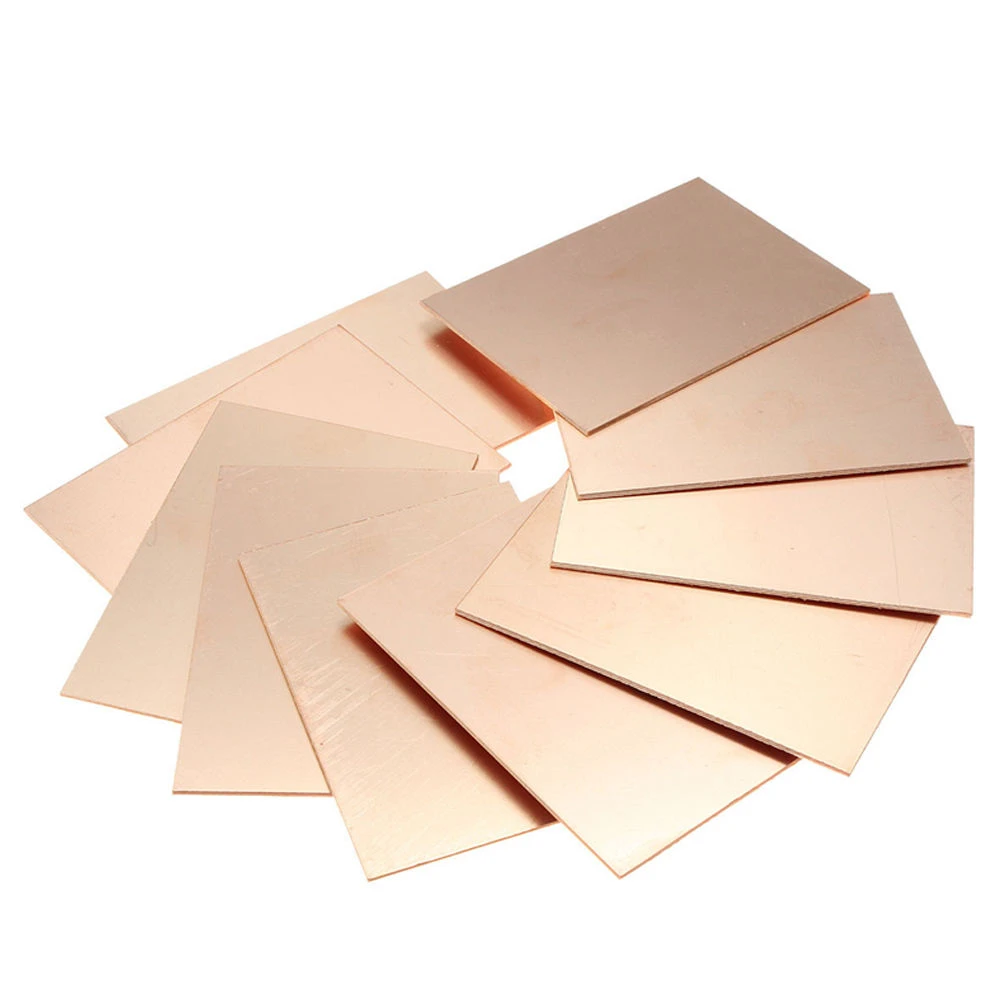

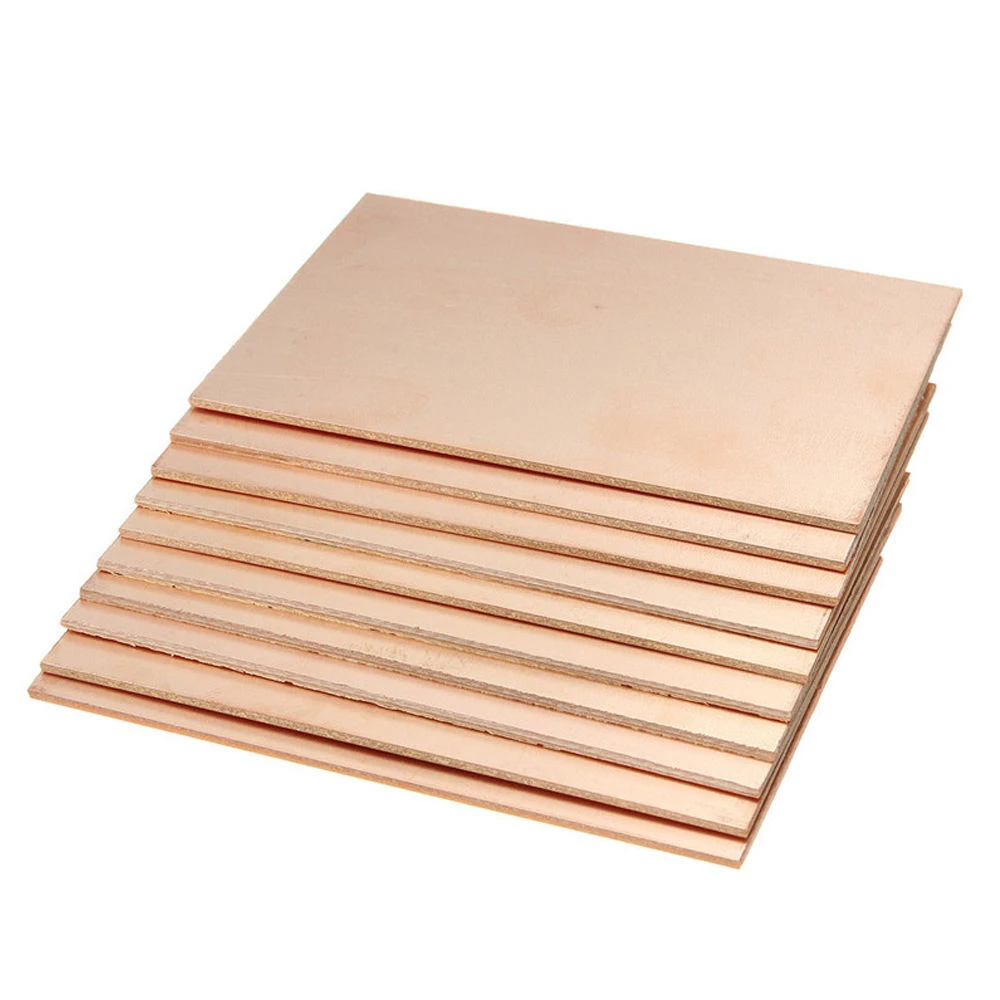

Plattan mäter 15 x 20 cm och har en tjocklek på 1.5 mm.

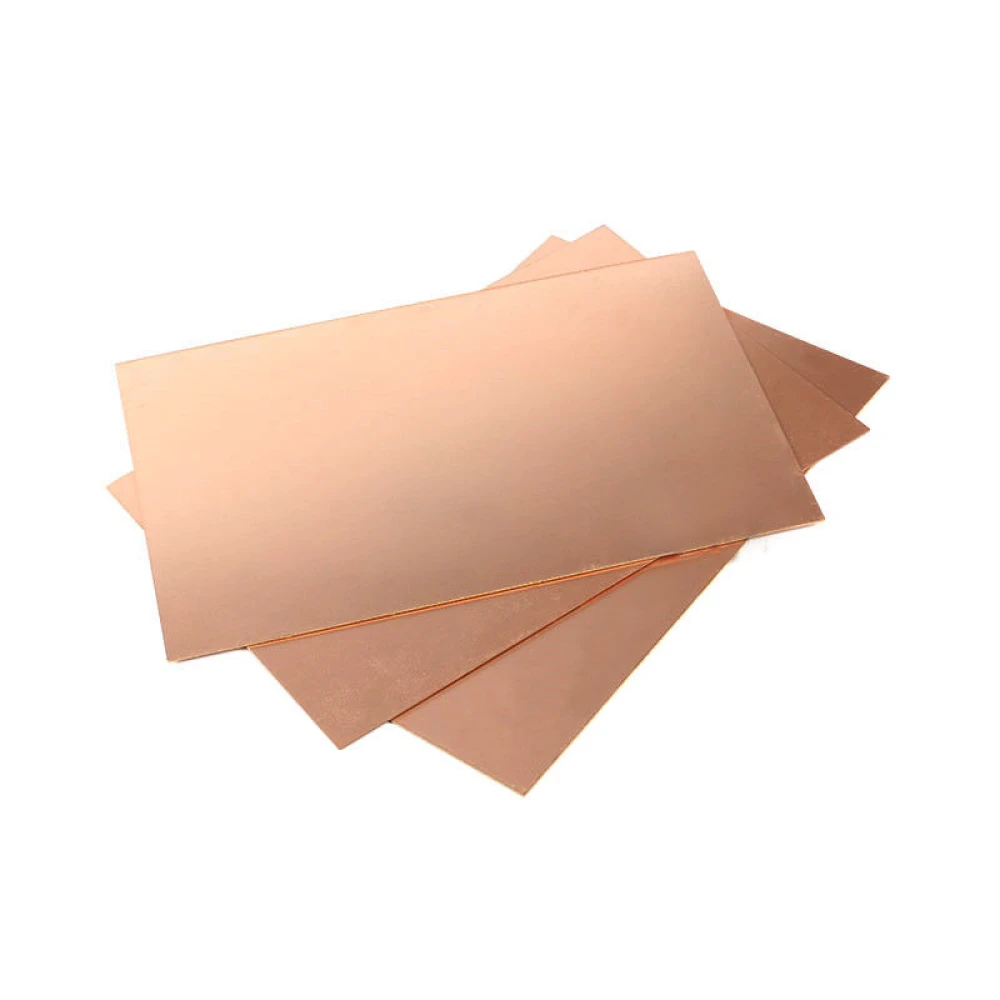

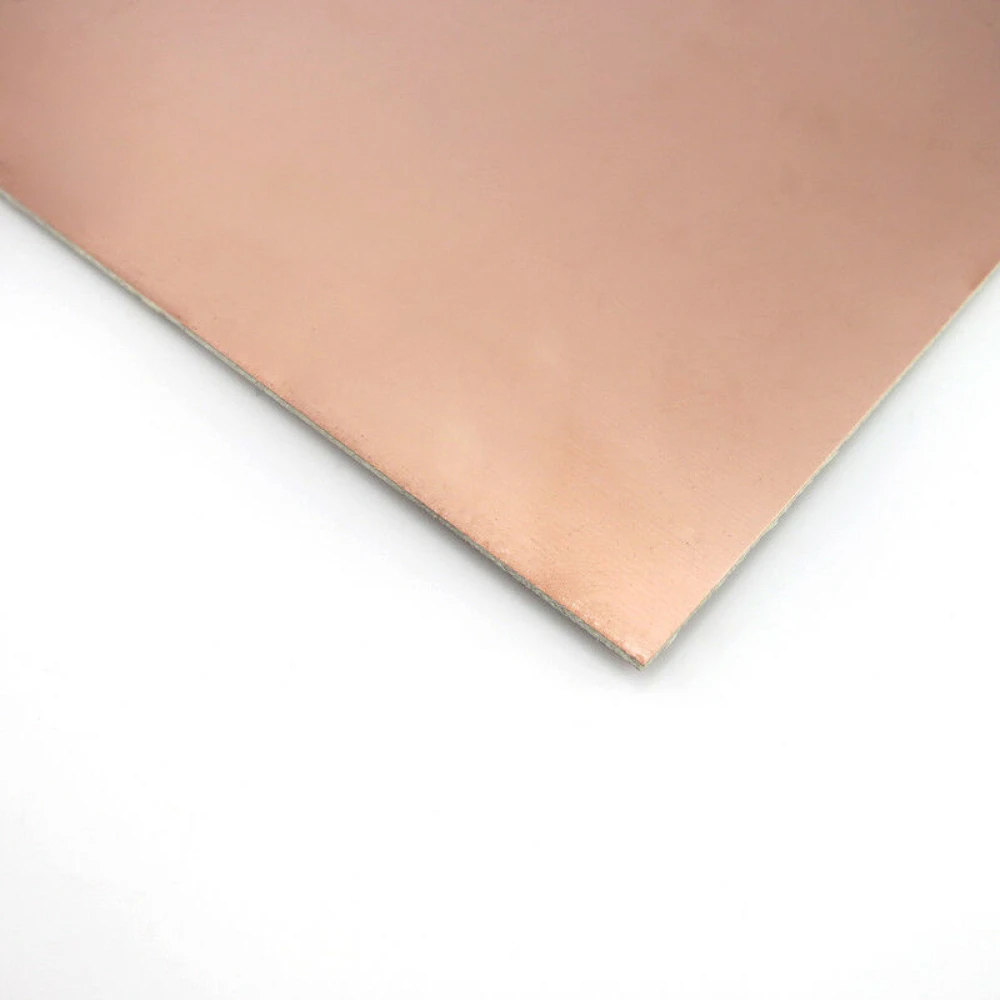

Det är ett enkelsidigt kretskort med kopparbeläggning.

Den är idealisk för DIY-projekt, prototyper och elektroniska reparationer som kräver ett enkelsidigt kort.

Ja, den är kompatibel med standardtekniker för etsning och lödning av PCB-plattor.
