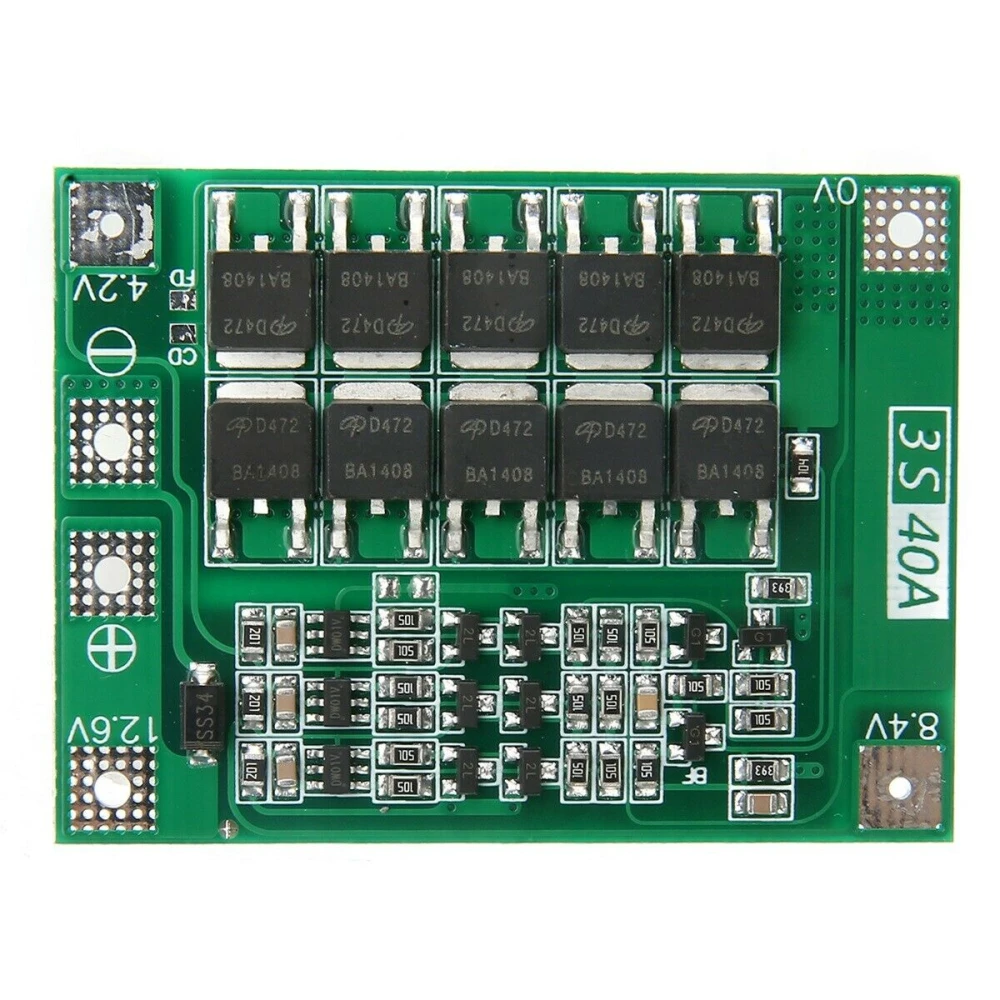

PCB skyddskort 3S 40A för litiumbatteri - förbättrad version

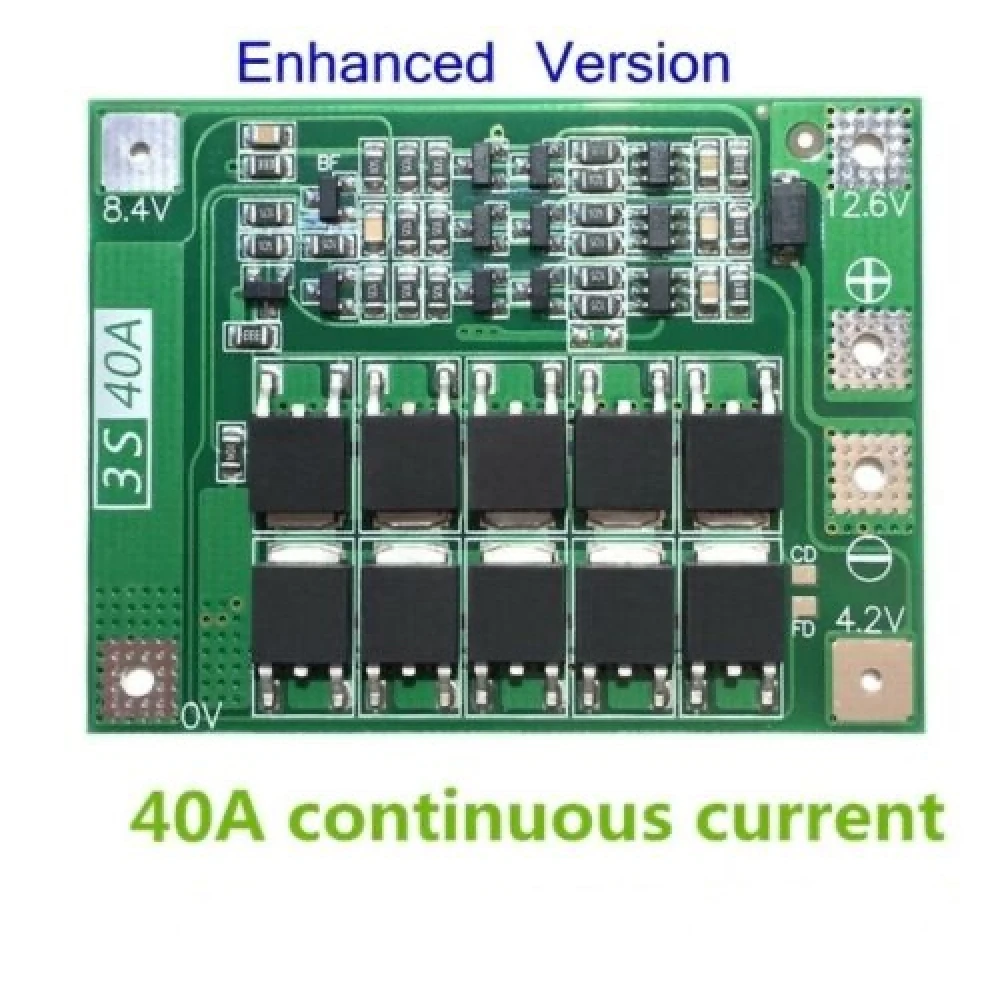

Detalle de la placa de protección PCB 3S 40A para batería de litio

Vista frontal de la placa de protección PCB 3S 40A para batería de litio

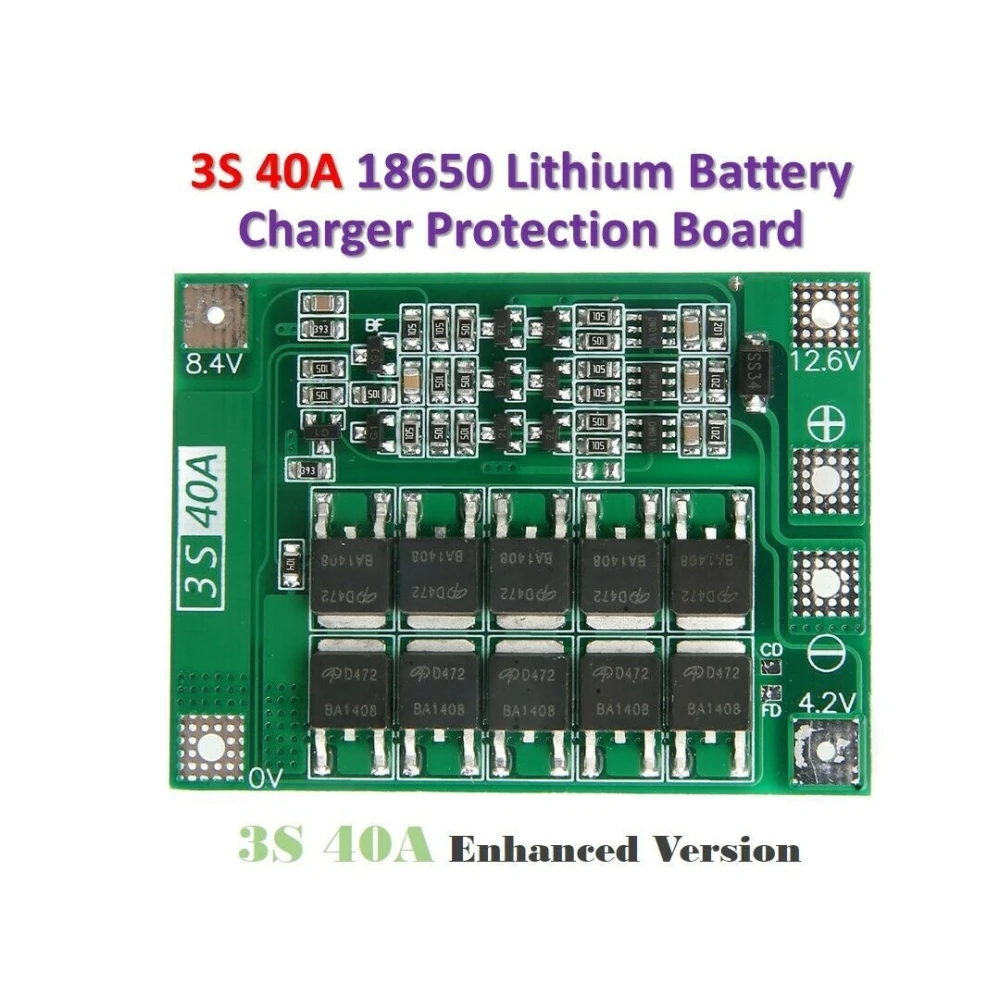

Placa de protección para baterías de litio 3S 40A con componentes electrónicos

Placa de protección PCB 3S 40A para batería de litio mostrando conexiones

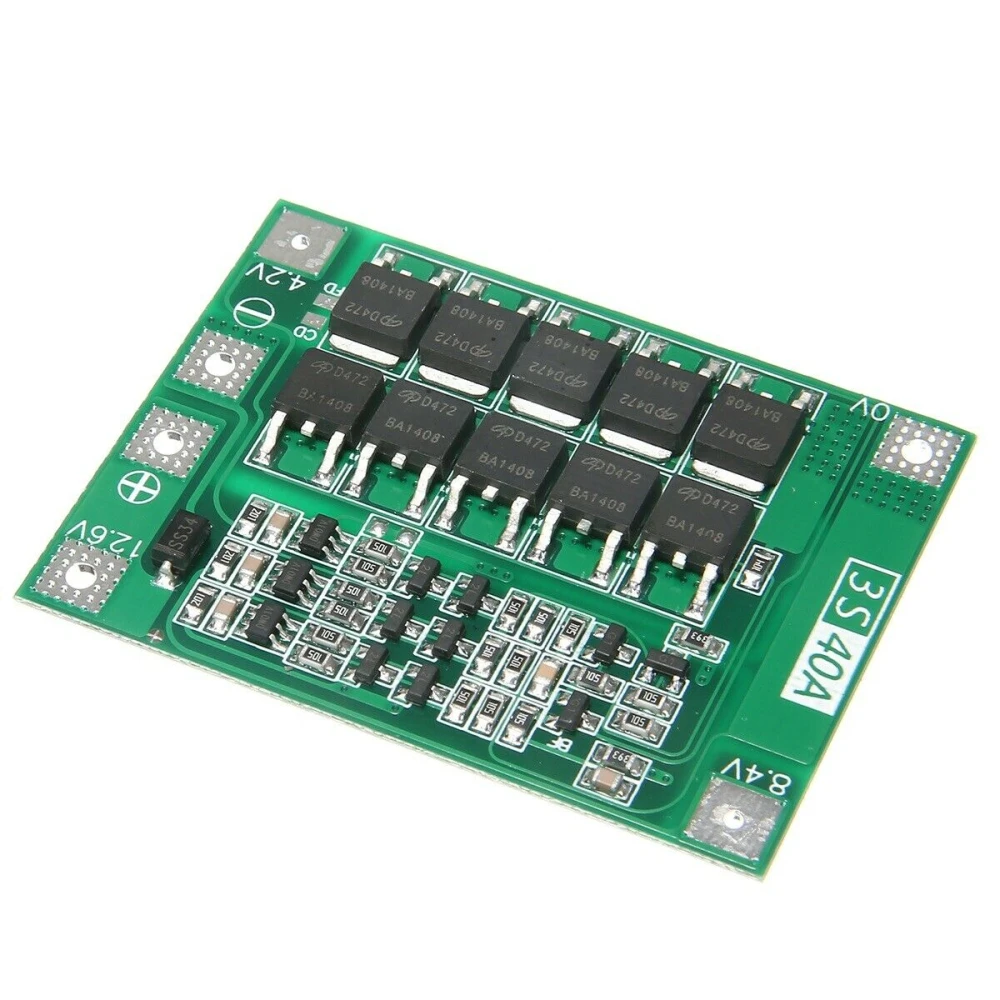

Imagen de la placa de protección mejorada para batería de litio 3S 40A

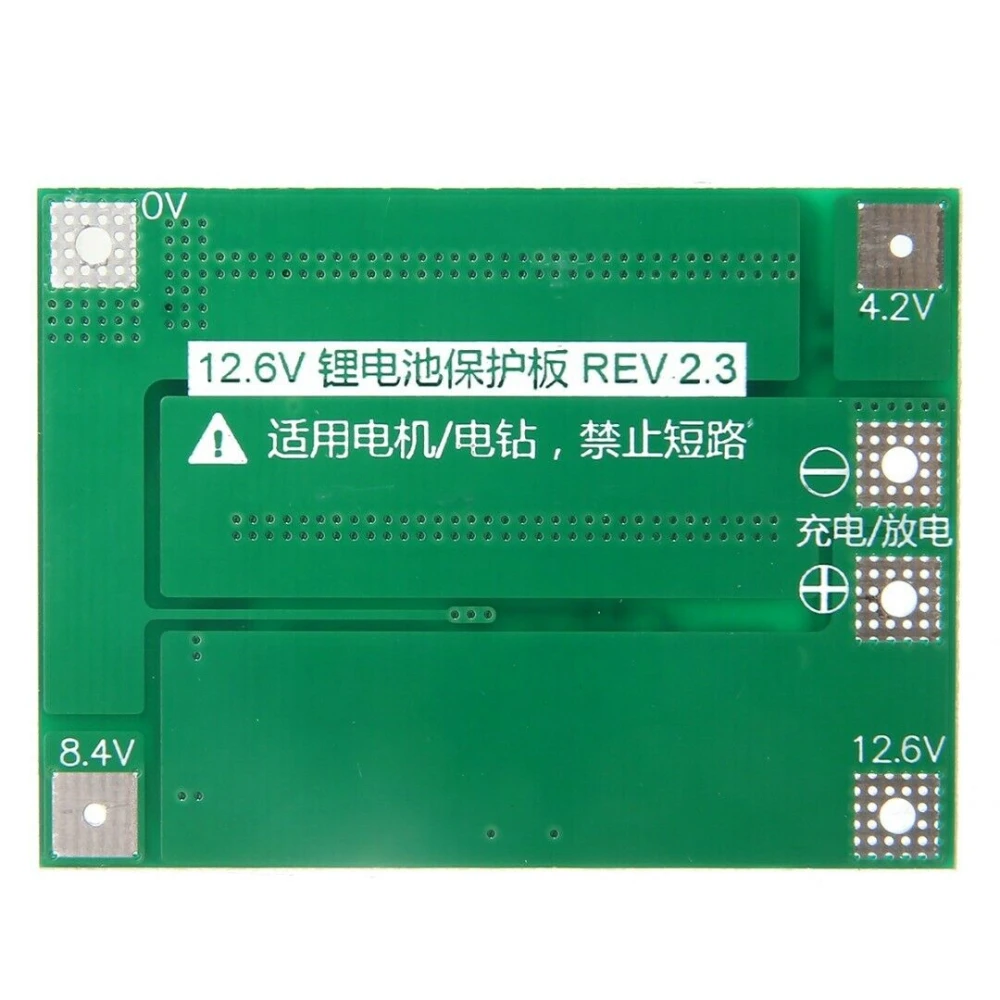

Placa electrónica de protección para batería de litio 3S 40A color verde

PCB skyddskort 3S 40A för litiumbatteri - förbättrad version

Name: PCB skyddskort 3S 40A för litiumbatteri - förbättrad version
Brand: satkit
SKU: 1C100806
Price: 35.16 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

35,16kr

Moms ingår (Exkl. moms: 28,13 kr)

I lager - Skickas omedelbart

Standardleverans Tor, Apr 30 - Mån, Maj 4

Expressleverans Tis, Apr 28 - Ons, Apr 29

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

PCB skyddskort 3S 40A för litiumbatteri - förbättrad version

Detta PCB-skyddskort är en avancerad lösning utformad för att skydda litiumbatterier i 3S-konfigurationer (tre celler i serie). Det är idealiskt för batterier med nominell spänning på 3,6V och 3,7V, inklusive vanliga modeller som 18650, 26650 och litium-polymerbatterier. Den förbättrade designen ger ett tillförlitligt skydd mot överladdning, djupurladdning och kortslutning.

Huvudegenskaper

Nominell spänning: Kompatibel med litiumbatterier på 3,6V och 3,7V.
Laddspänning: Mellan 12,6V och 13,6V.
Kontinuerlig urladdningsström: Upp till 40A (det rekommenderas att sänka strömmen om kylningen är otillräcklig).
Kontinuerlig laddström: Upp till 20A.
Material: PCB av hög kvalitet.
Färg: Grön.

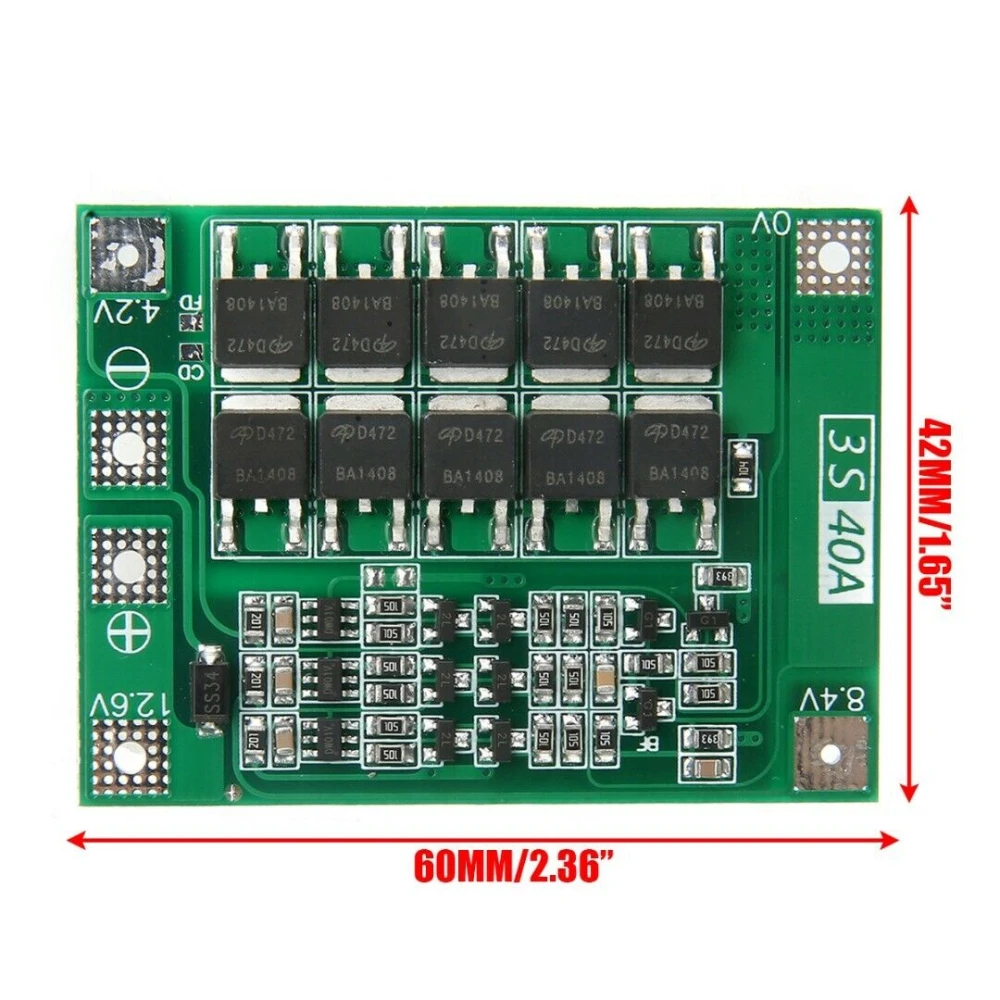

Storlek: 41 x 55 x 3.4 mm.

Specifikationer och användning

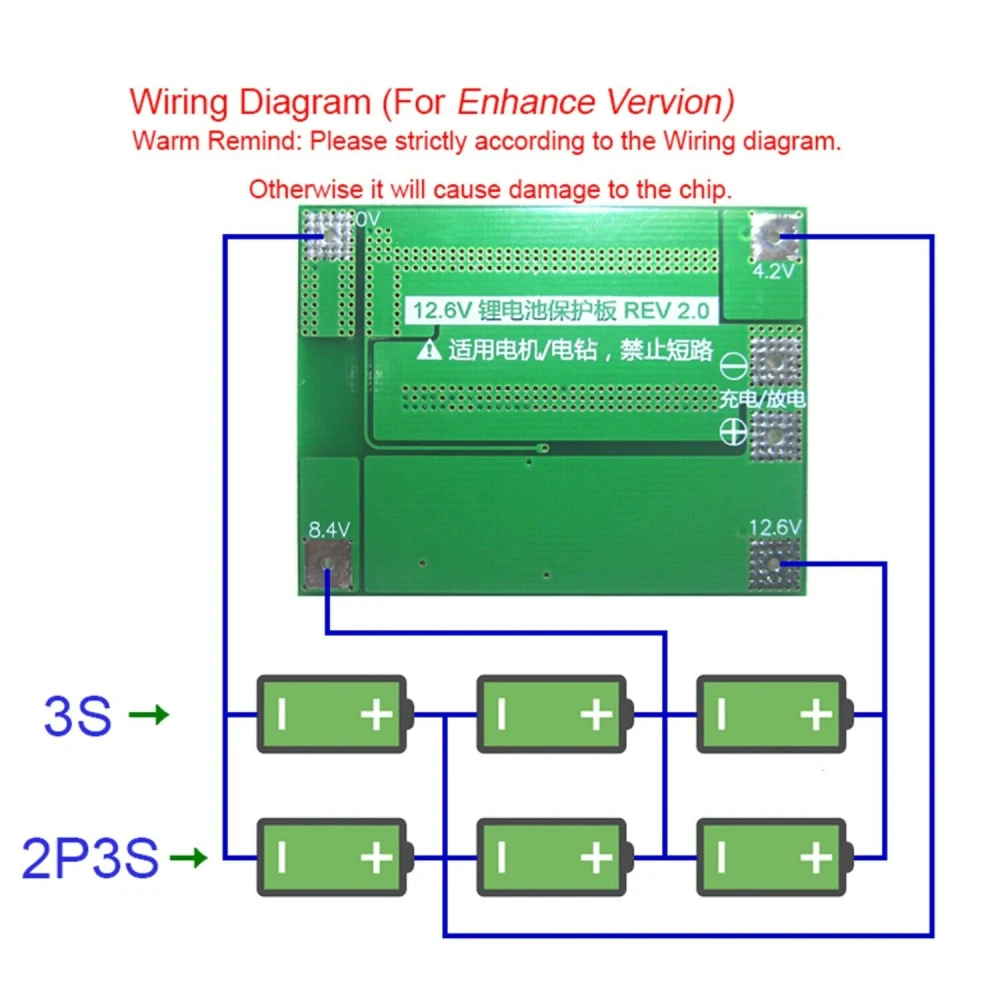

För en lyckad start rekommenderas att använda tre batterier med effekt på 15C-20C eller sex batterier med effekt på 10C-15C. Installationen ska strikt följa kopplingsschemat med spänningarna 0V, 4,2V, 8,4V, 12,6V och 16,8V, och avsiktliga kortslutningar ska undvikas.

När kortet används med belastning rekommenderas att en opolariserad kondensator med kapacitans mellan 10uF och 100uF och spänning över 25V ansluts mellan plus- och minuspolerna för att undvika omvända spänningsspikar som kan skada systemet.

Om fyra batterigrupper används i serie är det viktigt att säkerställa att spänningen i varje grupp är densamma. Annars ska varje batteri laddas separat innan de kopplas i serie.

Ingår

1 x PCB skyddskort 3S 40A förbättrad version för litiumbatteri.

Kompatibilitet

Kompatibelt med 3S litiumbatterier, inklusive modellerna 18650, 26650 och litium-polymerbatterier med nominell spänning på 3,6V och 3,7V.

Fördelar

Effektivt skydd mot överladdning och djupurladdning.
Hög strömtålighet för krävande applikationer.
Kompakt och hållbar design.
Enkel installation enligt rekommenderat kopplingsschema.

Kompatibelt med 3S litiumbatterier (3,6V och 3,7V), inklusive 18650 och 26650
Kontinuerlig urladdningsström upp till 40A för hög prestanda
Kontinuerlig laddström upp till 20A för säker laddning
Kompakta mått: 41x55x3.4mm, grön färg
Rekommenderad kondensator för att undvika omvända spänningsspikar
Kräver batterier med effekt på 15C-20C för optimal start
Installation enligt kopplingsschema 0V till 16,8V
PCB-material av hög kvalitet för hållbarhet och skydd

Kundfrågor & svar

Vilka är måtten och den ungefärliga vikten för kortet, och vad ingår i lådan?

Kortet mäter 41 mm x 55 mm x 3,4 mm och är tillverkat i grön PCB. Förpackningen innehåller endast 1 enhet av skyddskortet; inga kablar, kontakter eller fysisk manual ingår. Den typiska vikten för ett kort i dessa mått är under 25 g.

Vilka strömbegränsningar eller överhettningsrisker bör jag tänka på under installationen?

Rekommenderad maximal kontinuerlig urladdningsström är 40 A och laddströmmen är 20 A. Det rekommenderas att minska strömmen om ventilationen inte är tillräcklig för att undvika överhettning av PCB:n. Att överskrida dessa gränser kan orsaka för tidig aktivering av skyddet eller skador på kortet. Det föreslås att man arbetar inom ett säkert område och kontrollerar temperaturerna under de första användningarna.

Hur står sig detta 3S 40A skyddskort jämfört med standardmodeller med lägre ström i scenarier med hög förbrukning?

I scenarier med hög förbrukning klarar detta kort upp till 40 A kontinuerlig urladdning, medan standardmodeller vanligtvis erbjuder mellan 10–20 A. Den högre strömstyrkan gör det möjligt att driva motorer och enheter med högre effekt, men kräver batterier som kan leverera den strömmen (minst 15C–20C per cell). Användning i krävande applikationer är möjlig om termiska gränser respekteras.

Vilka typer av batterier är detta skyddskort kompatibelt med?

Det är kompatibelt med 3S litiumbatterier, inklusive modellerna 18650, 26650 och litium-polymerbatterier med nominell spänning på 3,6V och 3,7V.

Vilken maximal urladdningsström klarar kortet?

Det klarar en maximal kontinuerlig urladdningsström på 40A, även om det rekommenderas att sänka den om kylningen inte är tillräcklig.

Vad behöver jag tänka på vid installationen?

Kopplingsschemat med spänningarna 0V, 4,2V, 8,4V, 12,6V och 16,8V måste följas noggrant, och kortslutningar ska undvikas. Dessutom rekommenderas att ansluta en opolariserad kondensator för att undvika omvända spänningsspikar.

Ingår några extra tillbehör?

1 st PCB skyddskort 3S 40A förbättrad version ingår. En opolariserad kondensator (ingår ej) rekommenderas för att förbättra skyddet under laddning.

Kan jag använda batterier med olika spänning i serie?

Det rekommenderas inte. Om spänningarna inte är lika ska varje batteri laddas separat innan de kopplas i serie för att undvika skador.
