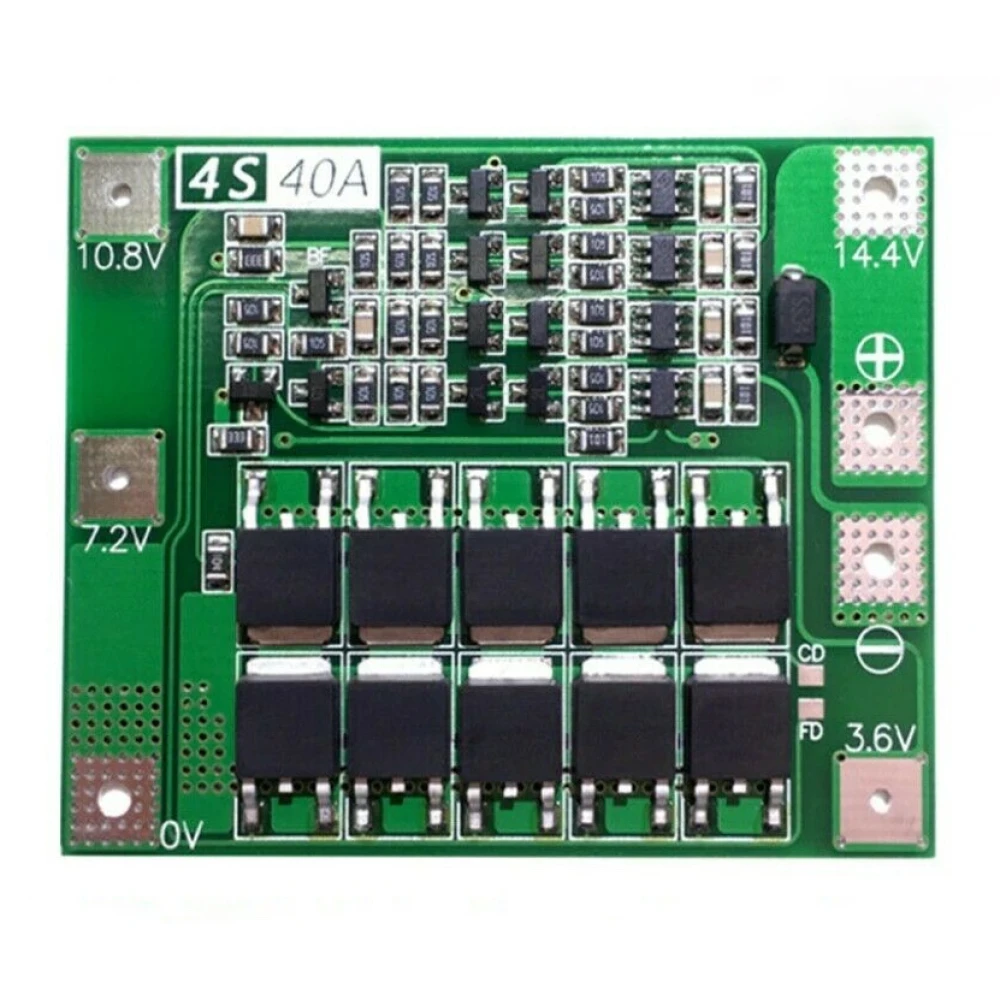

PCB skyddskort 4S 40A för litiumbatteri förbättrad version

Detta skyddskort är utformat för litiumbatterier i 4S-konfiguration, med nominell spänning på 16.8V och maximal kontinuerlig urladdningsström på 40A, idealiskt för applikationer som kräver hög effekt och säkerhet.

Huvudfunktioner

Kompatibel nominell spänning: 3.6V eller 3.7V per cell, inklusive 18650-batterier, 26650-batterier och litium-polymerbatterier.
Laddspänning: 16.8V till 18.1V.
Kontinuerlig urladdningsström: upp till 40A (rekommenderas att minska om kylningen är otillräcklig).
Kontinuerlig laddningsström: upp till 20A.
Typ av enhet: spänningsregulator för skydd och batterihantering.
Balansström: 100mA för att bibehålla cellernas hälsa.
Tillgängliga versioner: standard (utan balanseringsfunktion, effekt upp till 135W) och balanserad (med balanseringsfunktion, effekt upp till 220W).

Tekniska specifikationer

Kräver batterier med minsta effekt: tre 15C-20C-batterier eller sex 10C-15C-batterier för en lyckad start.

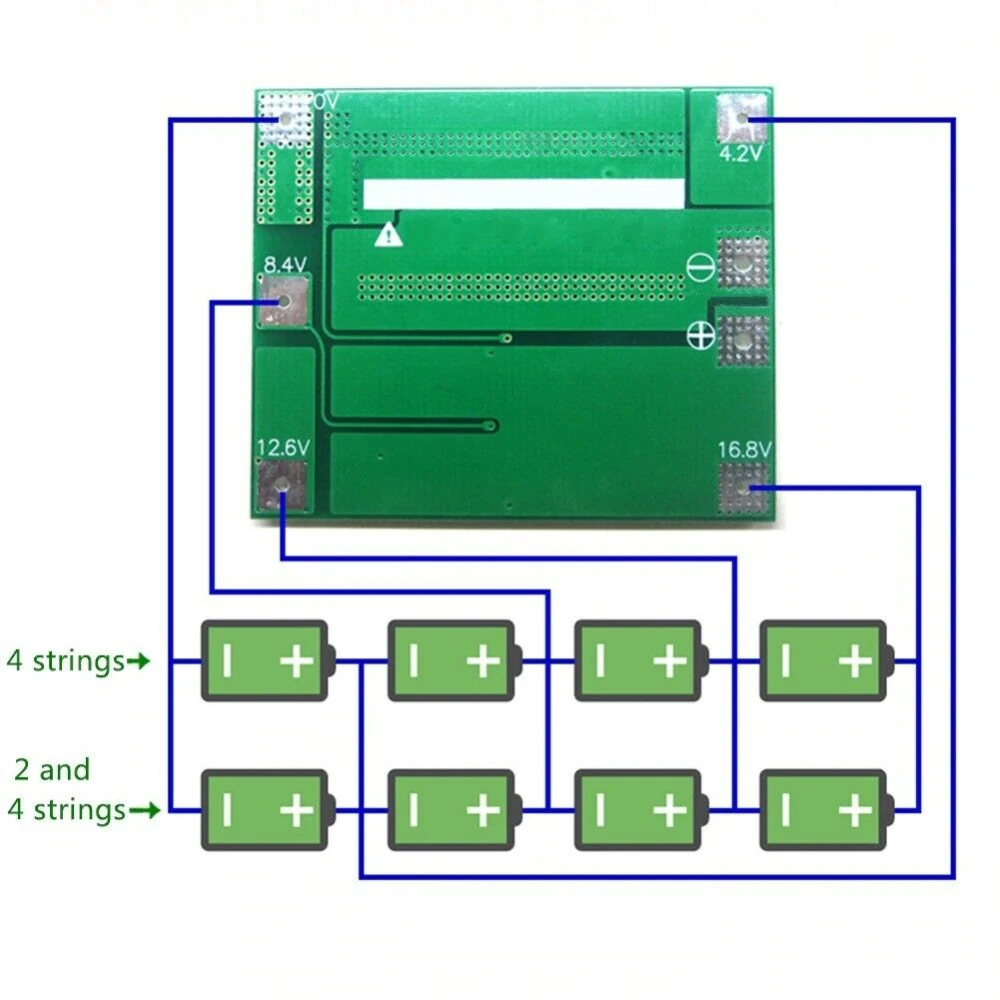

Kopplingen måste följas strikt enligt spänningsschemat: 0V, 4.2V, 8.4V, 12.6V och 16.8V för att undvika kortslutning.
Det rekommenderas att ansluta en icke-polär kondensator (10uF-100uF, spänning >25V) mellan motorns positiva och negativa terminaler för att undvika bakre spänningsspikar.
För batterier i serie, se till att varje grupp har samma spänning; annars, ladda varje batteri separat innan de används i serie.

Typiska användningsområden och kompatibilitet

Detta kort är idealiskt för att skydda litiumbatterier som används i elfordon, energilagringssystem, drönare och andra elektroniska enheter som kräver hög ström och avancerat skydd. Kompatibelt med cylindriska 18650- och 26650-batterier samt litium-polymerbatterier i 4S-konfiguration.

Skillnader mellan standard- och balanserad version

Standardversion: lämplig för startströmmar under 80A och maximal effekt på 135W, utan balanseringsfunktion.
Balanserad version: klarar startströmmar under 80A och maximal effekt på 220W, och inkluderar balanseringsfunktion för att förlänga batteriets livslängd.

Förpackningens innehåll

1 x PCB skyddskort 4S 40A förbättrad version för litiumbatteri.

Kompatibel nominell spänning för 3.6V- och 3.7V-batterier inklusive 18650, 26650 och litium-polymer
Kontinuerlig urladdningsström upp till 40A för hög prestanda
Kontinuerlig laddningsström upp till 20A
Balanseringsfunktion med 100mA ström i balanserad version
Kompatibel med 4S 16.8V-konfigurationer
Standard- och balanserad version beroende på effekt- och balanseringsbehov
Kräver batterier med minsta effekt på 15C-20C eller 10C-15C för säker start
Innehåller rekommendationer för att undvika kortslutning och bakre spänningsspikar

Kundfrågor & svar

Vilka är de fysiska måtten och den ungefärliga vikten för 4S 40A skyddskortet?

Specifik information om mått och vikt anges inte i den tillhandahållna beskrivningen. Vanligtvis mäter kort av denna typ cirka 60–70 mm i längd och 15–20 mm i bredd, med en vikt under 20 g. Det rekommenderas att kontrollera tillverkarens datasheet om exakta siffror krävs.

Vilka anslutnings- och installationsåtgärder är kritiska för att undvika fel eller kortslutning vid installation av denna PCB?

Det är viktigt att följa kabeldragningen exakt enligt kartan för 0 V, 4,2 V, 8,4 V, 12,6 V och 16,8 V. Ingen avsiktlig kortslutning får göras. Innan användning i serie måste alla celler vara spänningsutjämnade. Dessutom rekommenderas att installera en opolariserad kondensator (>25 V, 10–100 µF) vid motorns anslutningar för att skydda mot bakspikar.

Vilka strömgränser klarar kortet och vad händer om dessa värden överskrids under laddning eller urladdning?

Kortet klarar upp till 40 A kontinuerlig urladdning och 20 A kontinuerlig laddning. Om dessa värden överskrids, särskilt om kylningen inte är tillräcklig, ökar risken avsevärt för överhettning, irreversibel skada på kortets komponenter eller till och med säkerhetsfel. Det rekommenderas att inte köra kontinuerligt nära dessa maxgränser.

Vilka typer av batterier är detta skyddskort kompatibelt med?

Det är kompatibelt med litiumbatterier med nominell spänning på 3.6V eller 3.7V, inklusive cylindriska 18650- och 26650-batterier samt litium-polymerbatterier i 4S-konfiguration.

Vad är skillnaden mellan standardversionen och den balanserade versionen av detta kort?

Standardversionen har ingen balanseringsfunktion och klarar upp till 135W, medan den balanserade versionen har balanseringsfunktion och klarar upp till 220W, vilket hjälper till att förlänga batteriets livslängd.

Hur ska skyddskortet installeras för att undvika skador?

Kopplingen måste följas strikt enligt spänningsschemat 0V, 4.2V, 8.4V, 12.6V och 16.8V. Dessutom rekommenderas att ansluta en icke-polär kondensator mellan den positiva och negativa terminalen för att undvika bakre spänningsspikar.

Vilken maximal ström klarar kortet vid kontinuerlig urladdning och laddning?

Det klarar en maximal kontinuerlig urladdningsström på 40A och en maximal kontinuerlig laddningsström på 20A, även om det rekommenderas att minska strömmen om kylningen är otillräcklig.
