Balanserat PCB skyddskort 3S 60A för litiumbatteri

Detalle de la placa equilibrada para batería de litio 3S 60A

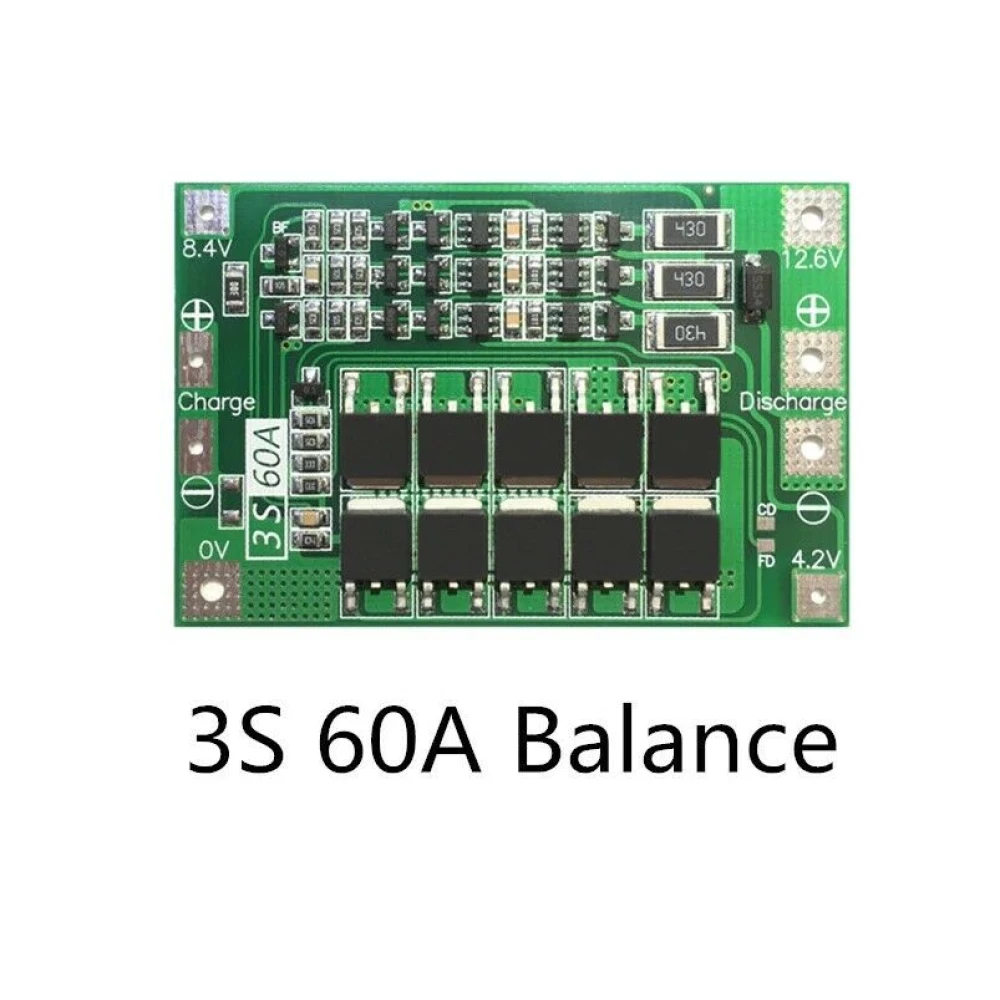

Vista superior de la placa de protección PCB 3S 60A para batería de litio

Balanserat PCB skyddskort 3S 60A för litiumbatteri

Name: Balanserat PCB skyddskort 3S 60A för litiumbatteri
Brand: satkit
SKU: 1C100805
Price: 42.19 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

42,19kr

Moms ingår (Exkl. moms: 33,75 kr)

Begränsat lager

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

Balanserat PCB skyddskort 3S 60A för litiumbatteri

Detta skyddskort är utformat för litiumbatterier i 3S-konfiguration (tre celler i serie), med en maximal kontinuerlig urladdningsström på 60A och balanserad laddningsfunktion. Det är en idealisk lösning för att skydda och optimera prestandan hos 18650-, 26650- och litium-polymerbatterier.

Huvudegenskaper:

Nominell spänning: 3.7V per cell, med full spänning på 4.2V.
Laddspänning: mellan 12.6V och 13.6V för de tre cellerna i serie.
Maximal kontinuerlig urladdningsström: 60A (rekommenderas att minska om kylningen är otillräcklig).
Maximal kontinuerlig laddström: 15A.
Material: PCB av hög kvalitet, grön färg.
Mått: 41 x 62 x 3.4 mm.
Balanserad funktion: håller laddningen balanserad mellan cellerna för att förlänga batteriets livslängd.

Typiska användningsområden:

Perfekt för elektriska borrmaskiner med startström under 120A och effekt under 260W.
Användning i standard uppladdningsbara batterier av typen 18650, 26650 och litium-polymer.
Skydd mot överladdning, djupurladdning och kortslutning i 3S-batterisystem.

Ytterligare tekniska specifikationer:

Kräver batterier med urladdningseffekt 15C-20C (tre batterier) eller 10C-15C (sex batterier) för lyckad start.

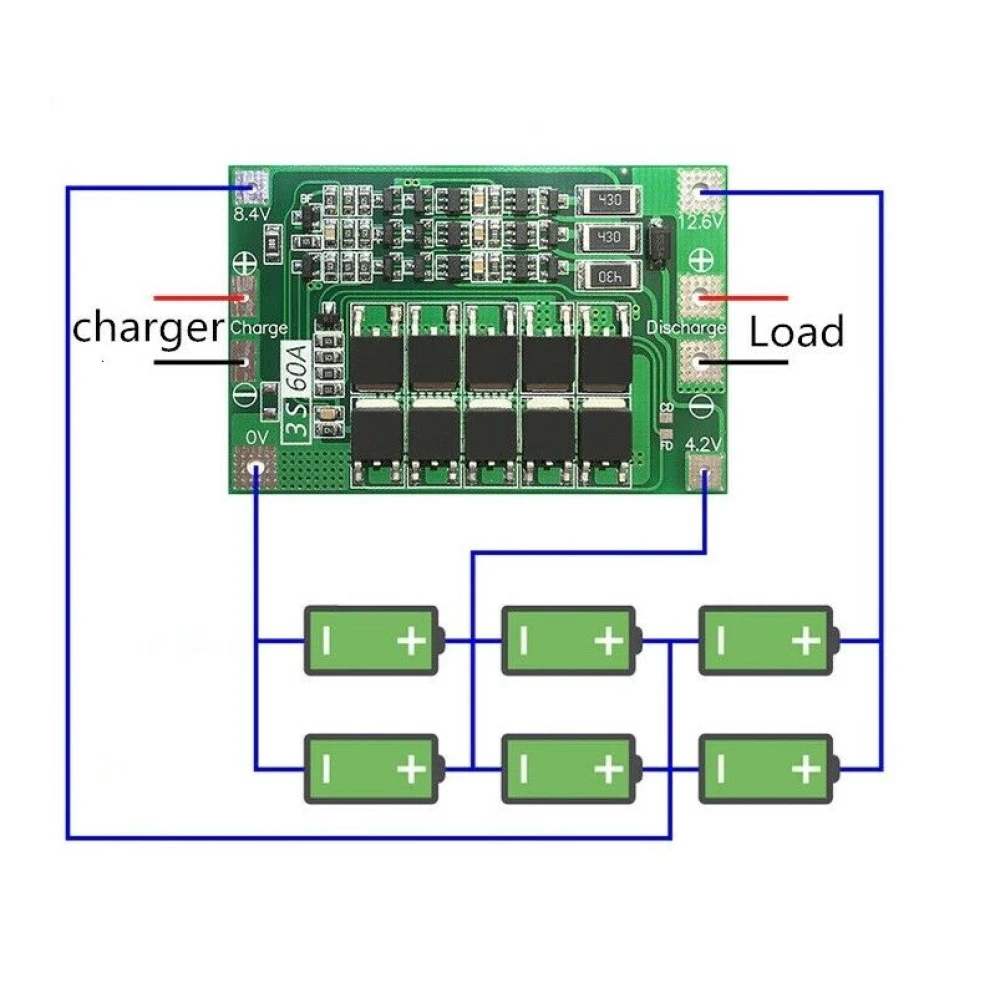

Kopplingsschemat måste följas: 0V, 4.2V, 8.4V, 12.6V, 16.8V för att undvika skador.
Det rekommenderas att ansluta en opolär kondensator (10uF-100uF, >25V) mellan motorns positiva och negativa terminaler för att undvika bakspikar.
För batterier i serie, se till att varje grupp har samma spänning innan de används tillsammans.

Förpackningens innehåll:

1 x Balanserat PCB skyddskort 3S 60A för litiumbatteri.

Detta skyddskort är en viktig komponent för dig som vill skydda dina litiumbatterier och förbättra deras prestanda och säkerhet i elektroniska applikationer och elverktyg.

Nominell spänning 3.7V per cell, full spänning 4.2V
Kontinuerlig urladdningsström upp till 60A
Kontinuerlig laddström upp till 15A
Kompatibel med 18650-, 26650- och litium-polymerbatterier
Kompakta mått: 41x62x3.4 mm
Balanserad laddningsfunktion för längre livslängd
Perfekt för elektriska borrmaskiner med effekt under 260W
PCB-material av hög kvalitet, grön färg

Kundfrågor & svar

Vilka är de exakta måtten, vikten och vad som ingår i lådan för denna produkt?

Kortet mäter 41 mm x 62 mm x 3,4 mm, är tillverkat i grön PCB och levereras med en enhet per låda. Den typiska vikten för en PCB i dessa mått är under 25 g, även om den kan variera något beroende på tillverkare.

Vilken är den maximala strömmen och vilket rekommenderat driftstemperaturområde finns för att undvika skador?

Kortet tillåter en maximal kontinuerlig urladdningsström på 60 A och en maximal kontinuerlig laddning på 15 A. I miljöer med otillräcklig kylning rekommenderas att inte överskrida dessa värden. Det typiska driftområdet för PCB-kort är 0 °C till 60 °C; drift utanför detta område kan försämra skyddet.

Vilka försiktighetsåtgärder eller vanliga problem bör beaktas för en säker installation och vilka standarder uppfyller denna produkt?

Det är avgörande att följa kopplingsschemat och undvika avsiktliga kortslutningar. När motorn ansluts rekommenderas att lägga till en opolariserad kondensator (≥25 V, 10–100 µF) mellan terminalerna för att filtrera bakspikar. Även om den uppfyller typiska skyddsfunktioner för litiumbatteripack anges ingen specifik överensstämmelse med internationella standarder (som IEC 62133), så för kritiska industriella applikationer bör ytterligare krav verifieras.

Vilka typer av batterier är detta skyddskort kompatibelt med?

Det är kompatibelt med 3S-litiumbatterier, inklusive 18650-, 26650- och litium-polymerbatterier.

Vilken maximal urladdningsström klarar detta skyddskort?

Skyddskortet klarar en maximal kontinuerlig urladdningsström på 60A, med rekommendation att minska den om kylningen är otillräcklig.

Vad gör den balanserade versionen av detta kort?

Den balanserade funktionen håller laddningen balanserad mellan cellerna för att undvika överladdning och förlänga batteriets livslängd.

Kan jag använda detta kort för elektriska borrmaskiner?

Ja, det passar för elektriska borrmaskiner med startström under 120A och effekt under 260W.

Vad ska jag tänka på när jag kopplar batterier i serie med detta kort?

Du måste se till att spänningen i varje batterigrupp är lika och undvika kortslutning genom att följa det angivna kopplingsschemat.
