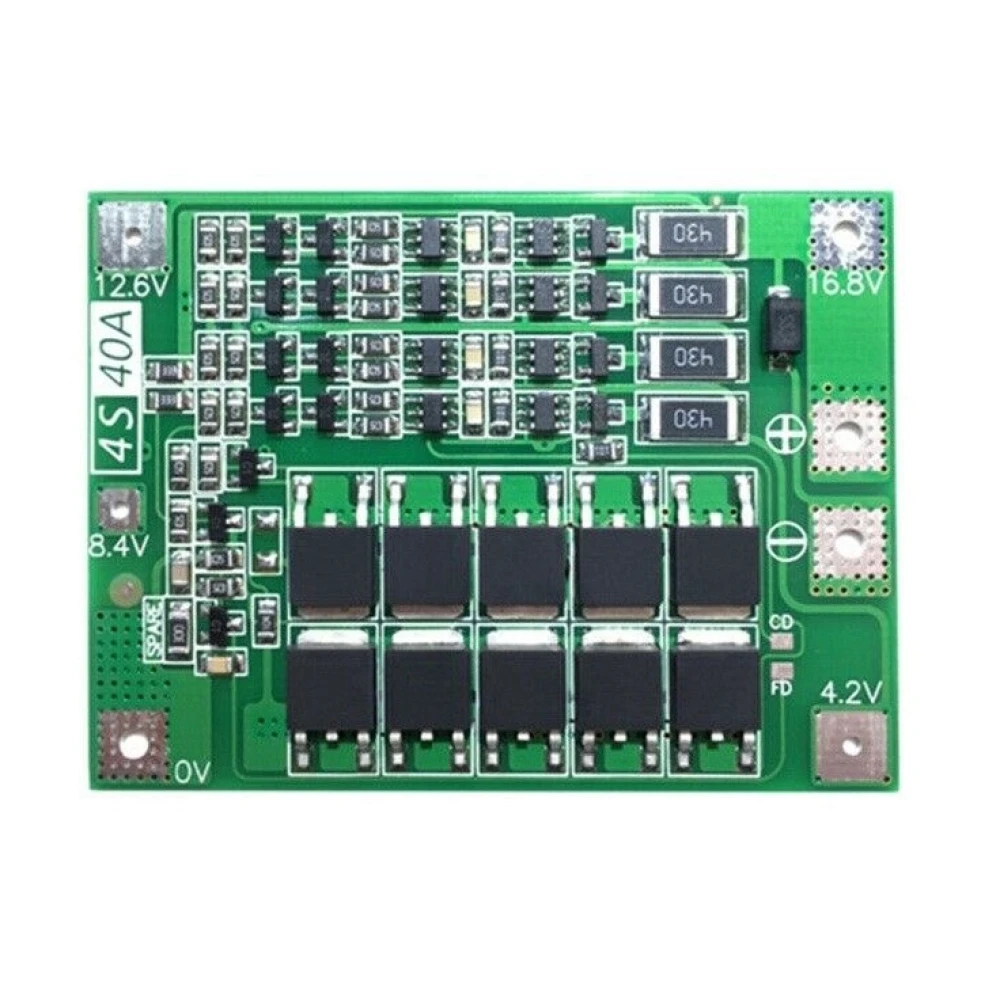

Balanserat PCB skyddskort 4S 40A för litiumbatteri

Det PCB skyddskort 4S 40A för litiumbatteri är en viktig komponent för att säkerställa säkerhet och optimal prestanda för dina litiumbatterier i konfigurationer med 4 celler i serie (4S). Denna balanserade version är utformad för att hantera höga strömmar med effektivt skydd, vilket säkerställer längre livslängd och stabilitet för dina batterier.

Huvudfunktioner:

• Nominell spänning: 3.6V - 3.7V per cell, kompatibel med 18650-, 26650- och litium-polymerbatterier.
• Total laddspänning: mellan 16.8V och 18.1V för 4-cellsbatteripaketet.
• Maximal kontinuerlig urladdningsström: 40A, idealisk för applikationer som kräver hög effekt.
• Maximal kontinuerlig laddström: 20A, med rekommendation att minska strömmen om kylningen är otillräcklig.
• Typ: Spänningsregulator med balanseringsfunktion för att bibehålla varje cells hälsa.
• Balans lämplig för startströmmar under 80A och effekter under 220W.

Tekniska specifikationer och rekommendationer:

• Kräver batterier med urladdningskapacitet på 15C-20C (minst 3 batterier) eller 10C-15C (minst 6 batterier) för en lyckad start.

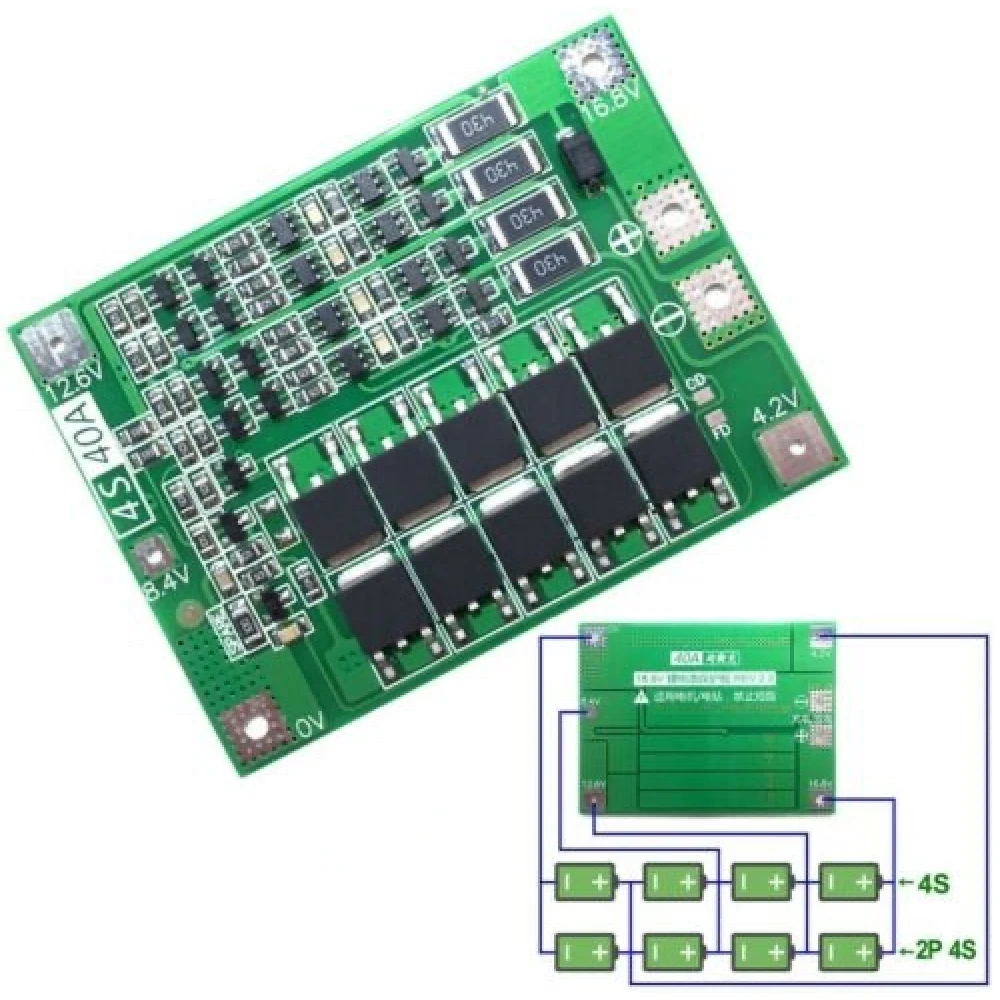

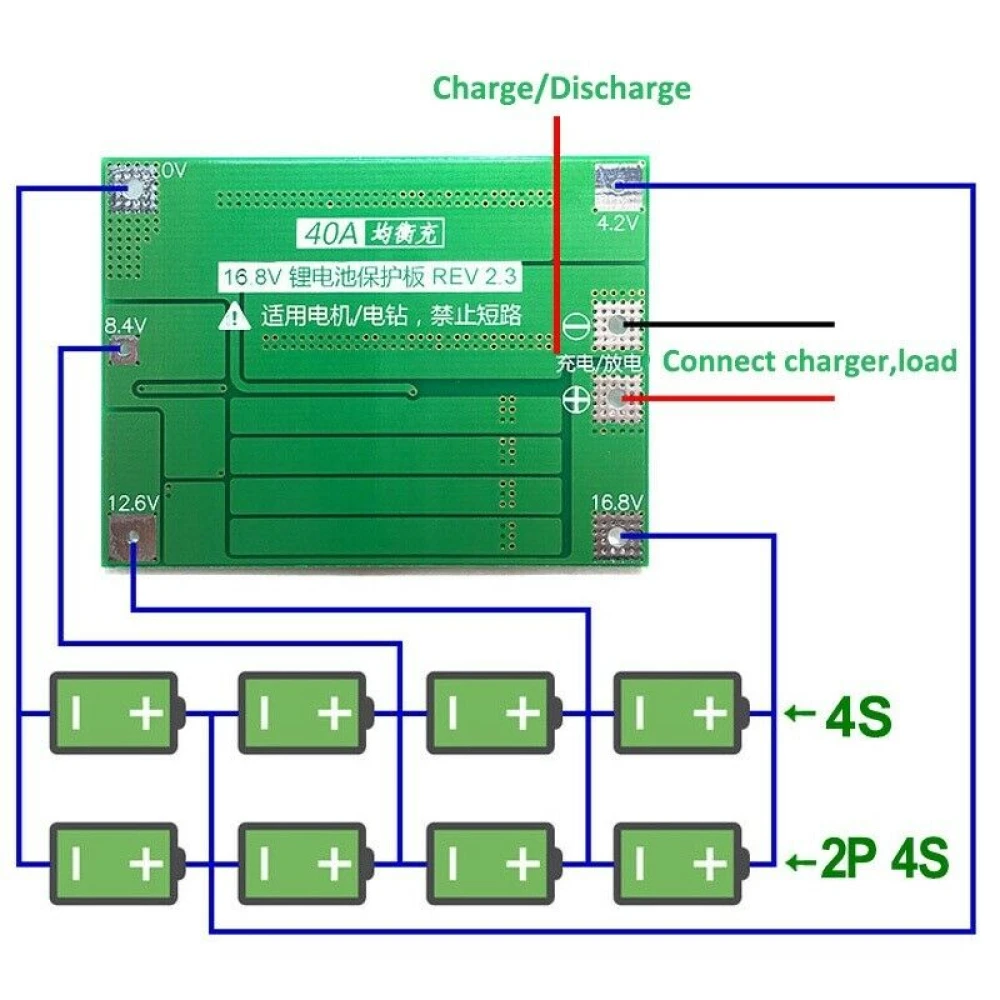

• Kopplingsschemat med spänningspunkterna 0V, 4.2V, 8.4V, 12.6V och 16.8V måste följas strikt för att undvika kortslutning.
• Det rekommenderas att ansluta en icke-polär kondensator (spänning >25V, kapacitet 10uF-100uF) mellan motorns positiva och negativa terminaler för att undvika bakspikar under laddning.
• För batterier i serie, se till att varje grupp har samma spänning; annars, ladda varje batteri separat innan seriekoppling.

Typiska användningsområden:

Detta kort är idealiskt för uppladdningsbara litiumbatterisystem i applikationer som elfordon, drönare, elverktyg och andra elektroniska enheter som kräver hög ström och balanserat skydd för att undvika skador från överladdning, djupurladdning eller obalans mellan celler.

Kompatibilitet:

Kompatibelt med 4S-litiumbatterier (4 celler i serie), inklusive format som 18650, 26650 och litium-polymerbatterier, så länge de angivna spännings- och strömspecifikationerna följs.

Förpackningens innehåll:

• 1 x PCB skyddskort 4S 40A balanserad version för litiumbatteri.

• Nominell spänning 3.6V-3.7V per cell, kompatibel med 18650- och 26650-batterier.
• Kontinuerlig urladdningsström upp till 40A för hög effekt.
• Maximal kontinuerlig laddström 20A med rekommendation om kylning.
• Balanserad version för att bibehålla varje cells hälsa och undvika obalans.
• Lämplig för startström under 80A och effekt under 220W.
• Kräver batterier med urladdningskapacitet 15C-20C eller 10C-15C beroende på antal.
• Följ kopplingsschemat för att undvika kortslutning.
• Rekommendation att använda kondensator för att undvika bakspikar.
• Kompatibel med 4S-litiumbatterier inklusive polymer och format som 18650 och 26650.
