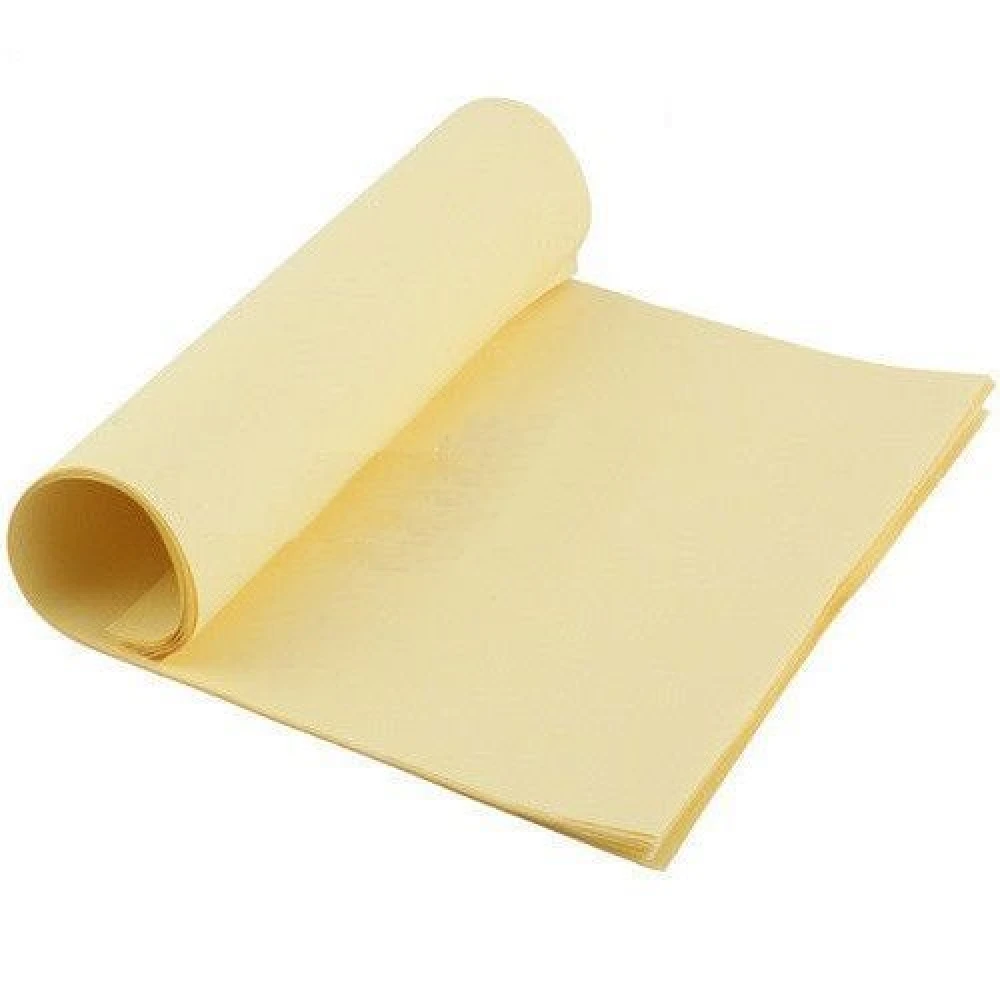

10 st värmeöverföringsark A4 för PCB och DIY-kretsar
Varumärke: satkit
Spara 4% Var: 23,91 kr
22,92kr
Moms ingår (Exkl. moms: 18,34 kr)
I lager - Skickas omedelbart
Standardleverans
Ons, Apr 29 - Fre, Maj 1
Expressleverans
Mån, Apr 27 - Tis, Apr 28
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter
Produktbeskrivning:

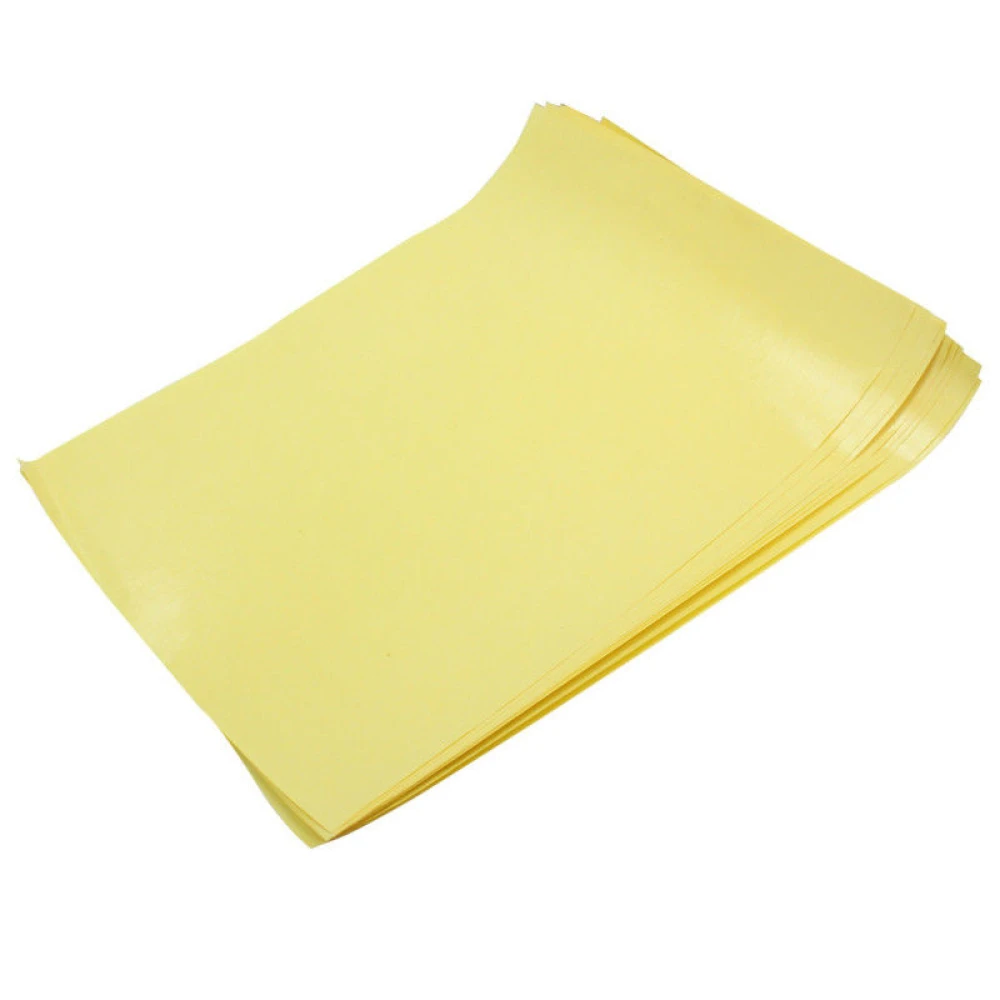

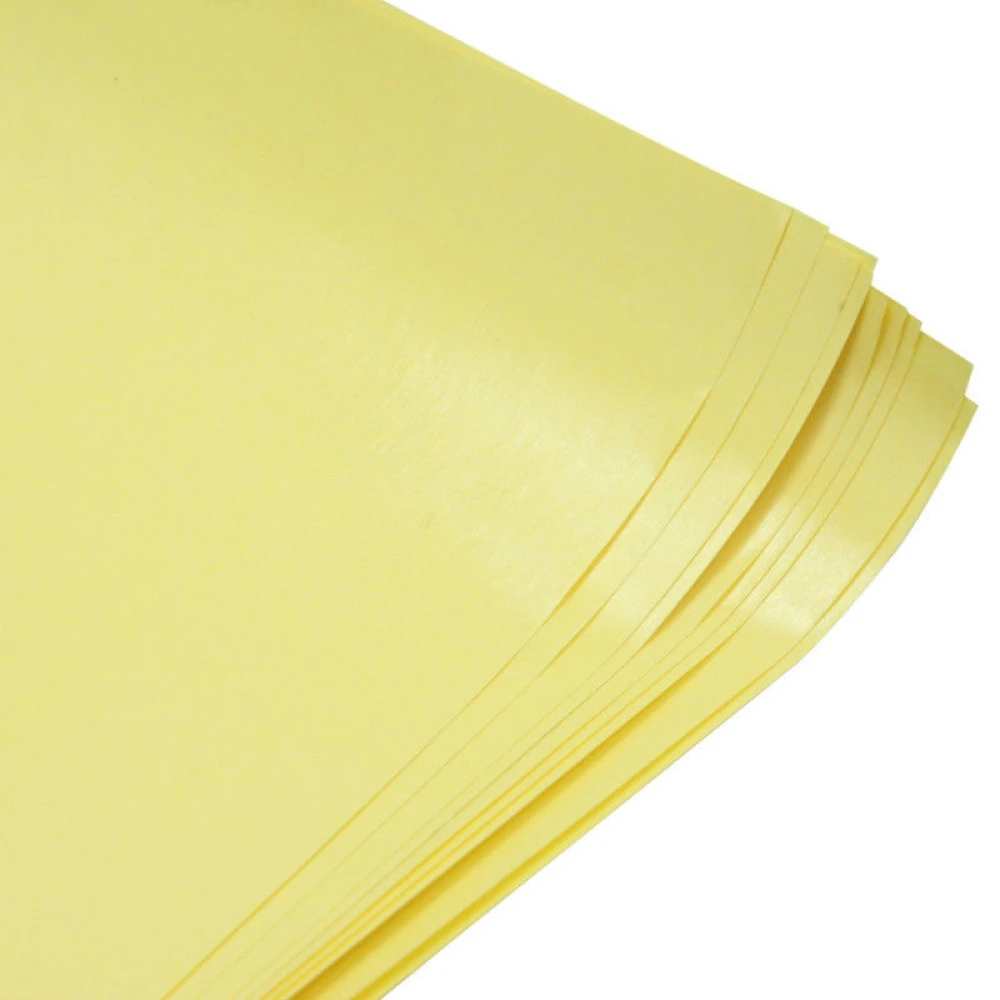

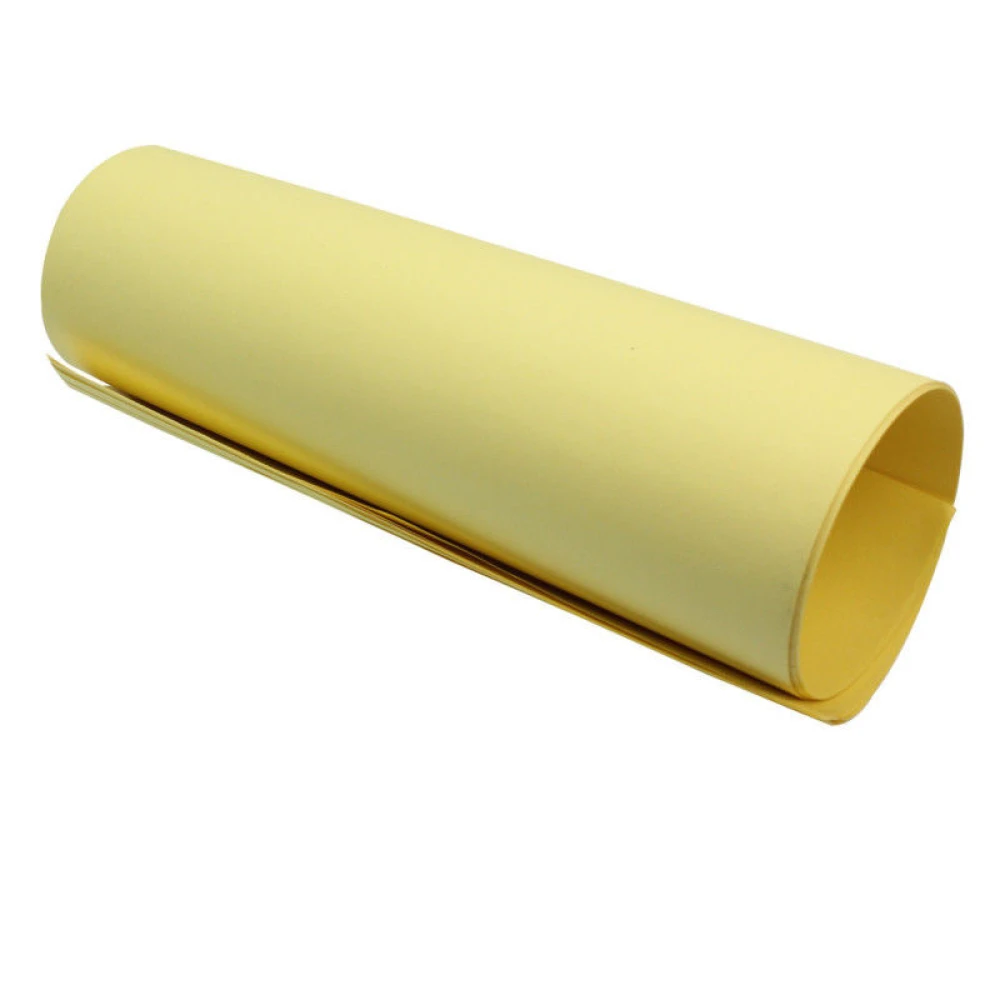

Dessa 10 ark PCB värmeöverföringsark A4 är utformade för att underlätta överföring av kretsmönster från papper till kopparplattor med toner-metoden och genom att applicera värme och tryck. De är perfekta för DIY-projekt inom elektronik och gör det möjligt att skapa PCB-kort med hög precision och effektivitet.
Huvudegenskaper:

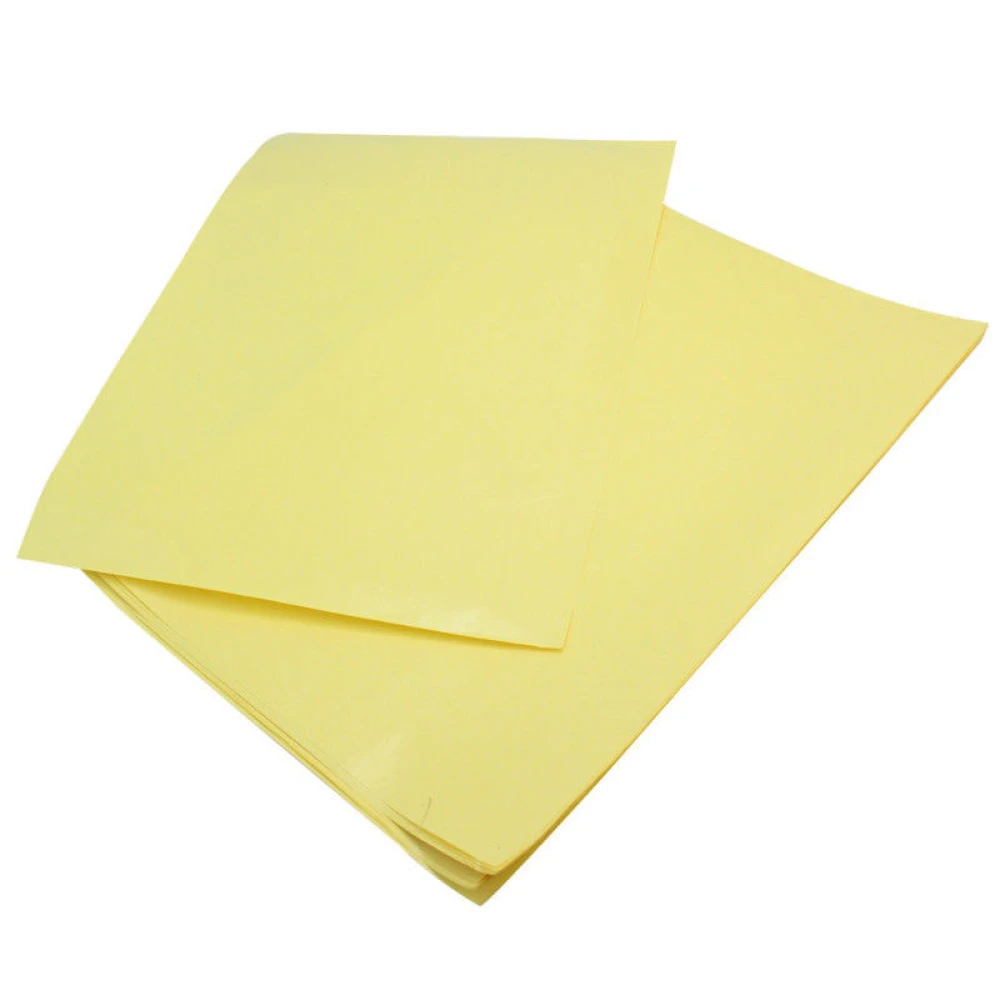

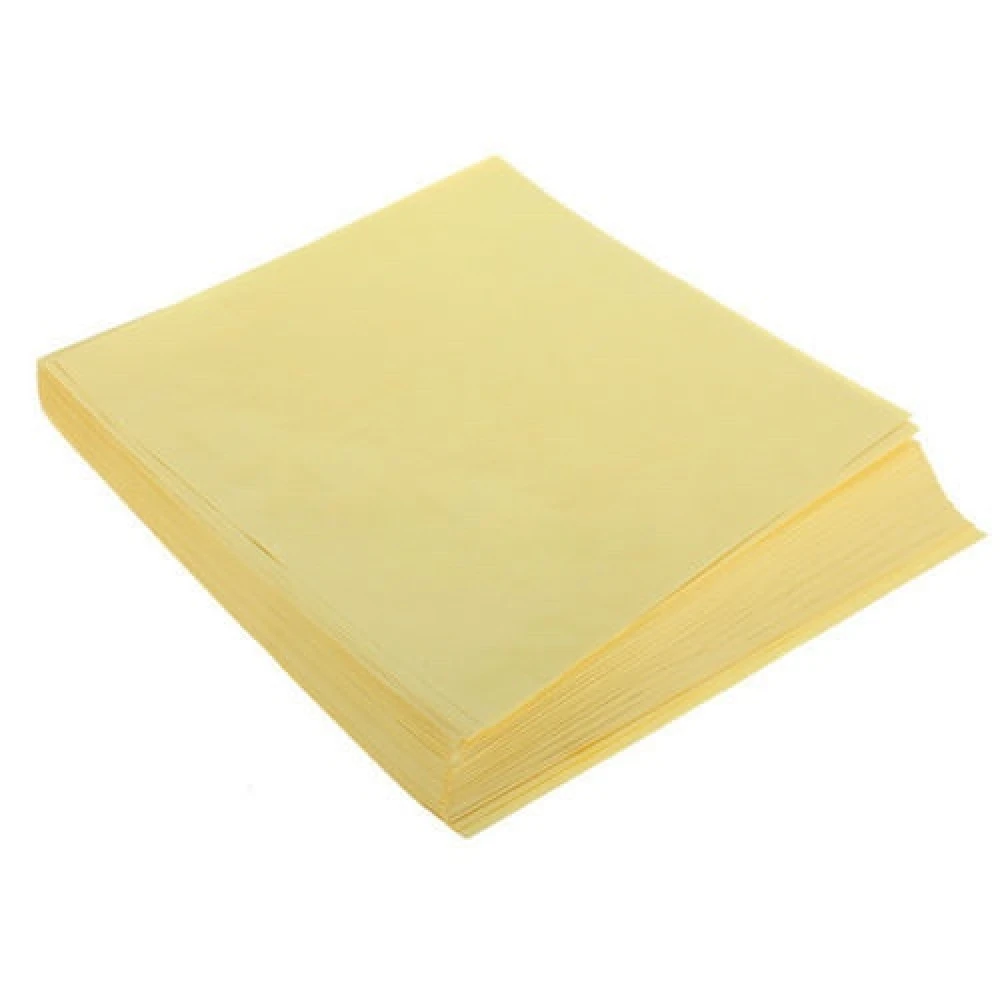

- Format A4 (297 x 210 mm), gul färg.
- Material: papper som är särskilt behandlat för värmeöverföring.
- Kompatibelt endast med lasermaskiner, eftersom plasttonern bildar en syrabeständig mask.
- Gör det möjligt att överföra mönster för efterföljande kemisk etsning på kopparplattor.
- Perfekt för DIY-kretsprojekt och tillverkning av PCB-kort.
- Hög precision vid överföring och möjlighet att tillverka dubbelsidiga kort.
Användning:
- Skriv ut kretsdesignen på värmeöverföringsarket med en lasermaskin.
- Applicera värme och tryck med en laminator eller strykjärn mellan 150 och 180 grader Celsius för att överföra tonern till kopparplattan.
- Ta försiktigt bort pappret efter överföringen.
- Behandla plattan med en lösning av järnklorid för att etsa bort de områden som inte skyddas av tonern.
- Rengör slutligen plattan genom att ta bort tonern för att framhäva det tryckta kretsmönstret.
Försiktighetsåtgärder:
- Använd inte bläckstråleskrivare, eftersom de inte fungerar med detta papper.
- Rekommenderas för småformatiga laserutskrifter för hemmet eller mindre företag.
- Det kan krävas specifika justeringar av tid och temperatur beroende på utrustning och projekt.
Fördelar med att använda dessa PCB värmeöverföringsark A4:
- Hög precision i den överförda designen.
- Minskade kostnader vid tillverkning av PCB-kort.
- Snabb produktion av kretskort.
- Möjlighet att tillverka dubbelsidiga kort.
Kompatibilitet och rekommendationer:
Dessa ark är utformade för att fungera exklusivt med lasermaskiner. Funktion med andra typer av skrivare kan inte garanteras. För bästa resultat rekommenderas småformatiga lasermaskiner och att justera utskrifts- och överföringsparametrar vid behov.
Förpackningens innehåll:

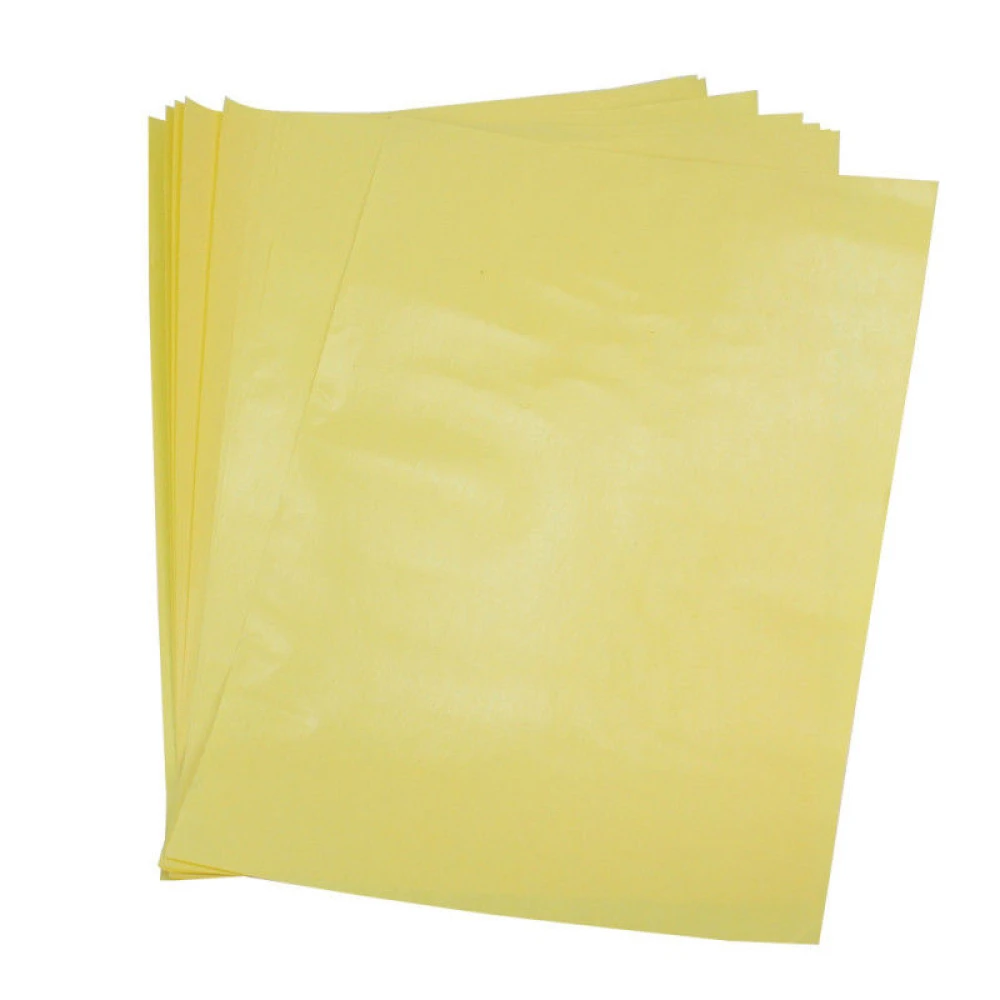

- 10 ark PCB värmeöverföringspapper A4 för PCB och DIY-kretsar.
- A4-format (297 x 210 mm) i gul färg
- Endast kompatibelt med lasermaskiner för värmeöverföring
- Gör det möjligt att överföra kretsmönster till kopparplattor
- Perfekt för DIY-projekt för tillverkning av PCB-kort
- Hög precision och möjlighet till dubbelsidiga kort
- Innehåller 10 ark för flera användningar
Kundfrågor & svar
Vilka fördelar erbjuder detta termotransferpapper jämfört med andra metoder för att tillverka hemgjorda PCB-kort?
Termotransferpapper i A4-format möjliggör en tydlig och exakt överföring av toner från laserskrivare till kopparplattan, vilket minskar inriktningsfel och förbättrar detaljrikedomen i ledningsbanorna jämfört med metoder som kalkerpapper eller klisterlösningar. Den främsta fördelen är den höga upplösningen och kompatibiliteten med vanliga hushållsprodukter (laserskrivare och strykjärn eller laminator), även om slutresultatet beror på överföringsparametrarna och den specifika designen.
Vad är tjockleken och vikten per ark, och finns det någon acceptabel variation mellan batcher?
Arken av termotransferpapper har vanligtvis en tjocklek på cirka 70 till 80 µm och en vikt per ark på 4 till 5 g (i A4-format: 297 x 210 mm). Det finns små toleranser (±5 µm) på grund av tillverkningsprocessen, men dessa påverkar normalt inte överföringen för de flesta DIY-applikationer.
Är detta papper kompatibelt med alla laserskrivare och vilka temperaturgränser klarar det under överföringen?
Pappret är kompatibelt med vanliga laserskrivare (hemma- eller företagsmodeller) så länge de accepterar A4-papper. Det är inte lämpligt för bläckstråleskrivare. Det tål termotransfertemperaturer mellan 150 och 180 °C, både i laminatorer och med vanliga strykjärn. Överstiger man 190 °C kan pappret skadas och separationen efter överföringen försvåras.
Vilka är de vanligaste problemen vid överföring till PCB och hur kan de undvikas?
De vanligaste problemen är dålig vidhäftning av tonern, otydliga kanter eller ofullständig överföring. Detta beror ofta på för låg temperatur (under 150 °C), för kort kontakttid eller otillräckligt tryck. För bästa resultat rekommenderas att rengöra kopparplattan noggrant, skriva ut med hög tonerdensitet och testa tid och temperatur inom det föreslagna intervallet (1–2 minuter vid 150–180 °C).
Krävs något särskilt underhåll för förvaring av arken för att säkerställa hållbarheten?
För att bevara arken bör de förvaras på en torr plats, utan direkt solljus, och vid temperaturer mellan 15 och 25 °C för att undvika deformation eller förlust av ytegenskaper. Det rekommenderas att förvara dem i originalförpackningen tills de ska användas. Fukt kan minska överföringsförmågan, så en torr miljö är viktig.
Kan jag använda dessa ark med bläckstråleskrivare?
Nej, dessa ark är endast kompatibla med lasermaskiner på grund av tonerkompositionen som krävs för värmeöverföring.
Vilken storlek har värmeöverföringsarken?
Varje ark har storleken A4, det vill säga 297 x 210 mm.
Hur överförs designen till kopparplattan?
Designen skrivs ut med en lasermaskin på arket, sedan appliceras värme och tryck med en laminator eller ett strykjärn för att överföra tonern till kopparplattan.
Kan dessa ark användas för dubbelsidiga kort?
Ja, dessa ark möjliggör tillverkning av dubbelsidiga kretskort med hög precision.
Vilka försiktighetsåtgärder bör jag tänka på när jag använder dessa ark?
Det rekommenderas att använda småformatiga lasermaskiner och justera tider och temperaturer efter utrustning. Använd inte bläckstråleskrivare.
Skriv en kundrecension
Kunder som köpte denna produkt köpte också
-2%

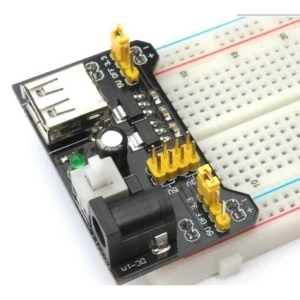

Strömförsörjningskit 5V 3.3V för kopplingsdäck Arduino kompatibelt med MB102
