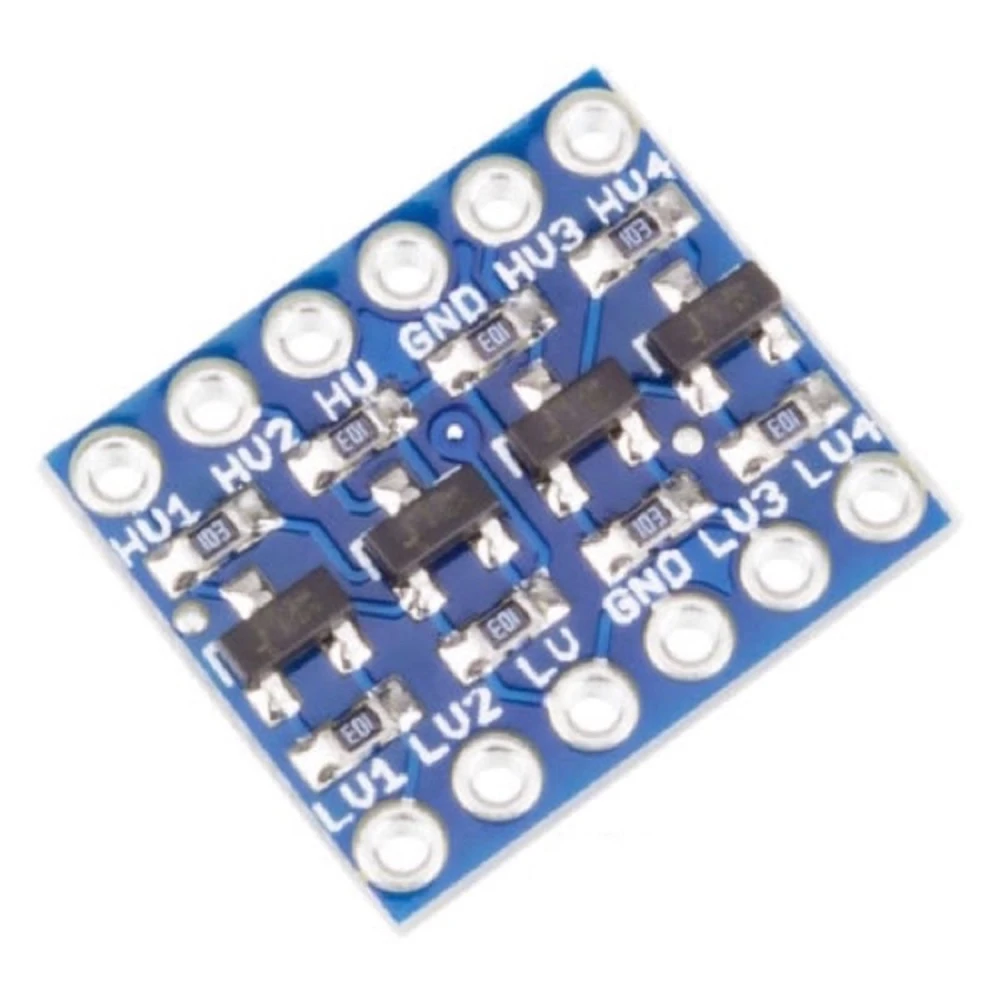

Level Shifter - Bidirektionell logiknivåomvandlare 4 kanaler 5V till 3.3V

Name: Level Shifter - Bidirektionell logiknivåomvandlare 4 kanaler 5V till 3.3V
Brand: satkit
SKU: Q030303-convert-ttl-33-5v
Price: 23.91 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

23,91kr

Moms ingår (Exkl. moms: 19,13 kr)

Mängdrabatter

Antal	Pris	Spara
2+	22,95 kr	-4%
10+	21,75 kr	-9%
20+	17,93 kr	-25%

Begränsat lager

Standardleverans Fre, Maj 1 - Tis, Maj 5

Expressleverans Ons, Apr 29 - Tor, Apr 30

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

El conversor de nivel lógico 5v a 3.3v es un dispositivo esencial para proyectos electrónicos que necesitan comunicar señales entre componentes con diferentes niveles de voltaje. Este módulo level shifter bidireccional de 4 canales permite convertir señales de 5V a 3.3V y viceversa, garantizando la compatibilidad y seguridad de los circuitos.

Este convertidor no solo funciona para 5V y 3.3V, sino que también es compatible con niveles más bajos como 2.8V y 1.8V, lo que lo hace versátil para diversas aplicaciones. Su diseño permite que cada canal maneje la conversión de forma independiente, facilitando la conexión entre microcontroladores, sensores y otros dispositivos electrónicos.

Características principales:

Conversor bidireccional para señales lógicas entre 5V y 3.3V.
4 canales para nivel alto (HV) y 4 canales para nivel bajo (LV).
Compatible con niveles de tensión 1.8V, 2.8V, 3.3V y 5V.
Fácil de usar: solo requiere alimentación de las dos fuentes de voltaje y conexión a tierra.
Separación de pines de 2.54 mm para fácil integración en protoboards o placas de desarrollo.
Dimensiones compactas de 16x13 mm, ideal para proyectos con espacio limitado.
Incluye 2 tiras de pines para conexión sencilla.
Producto nuevo y de alta calidad, presentado en bolsa antiestática.

Usos típicos:

Adaptar señales entre microcontroladores que operan a diferentes voltajes, como Arduino y Raspberry Pi.
Interconectar sensores y módulos que requieren niveles lógicos distintos.
Proyectos de electrónica donde se necesita proteger componentes sensibles a voltajes más altos.
Desarrollo y prototipado de circuitos digitales con múltiples niveles de tensión.

Compatibilidad: Este conversor es compatible con cualquier dispositivo que utilice niveles lógicos estándar de 1.8V a 5V, incluyendo placas Arduino y otros microcontroladores populares.

Para su uso, simplemente conecta el pin HV al voltaje alto (por ejemplo, 5V), el pin LV al voltaje bajo (por ejemplo, 3.3V) y el pin GND a tierra común. Luego conecta las señales a los canales correspondientes para que el módulo realice la conversión bidireccional automáticamente.

Este módulo es una solución práctica y económica para evitar daños por incompatibilidad de voltajes y asegurar una comunicación fiable en tus proyectos electrónicos.

Bidirektionell logiknivåomvandlare för 5V till 3.3V och vice versa
4 kanaler för hög nivå (HV) och 4 kanaler för låg nivå (LV)
Kompatibel med spänningsnivåerna 1.8V, 2.8V, 3.3V och 5V
2.54 mm pinavstånd för enkel anslutning
Kompakta mått på 16x13 mm
Inkluderar 2 pinheaders för enkel anslutning
Ny produkt av hög kvalitet i antistatpåse

Kundfrågor & svar

Vilka är modulens fysiska mått, vikt och vad ingår exakt i förpackningen?

Modulen mäter 16 mm x 13 mm och har ett standardavstånd mellan stiften på 2,54 mm. Vikten är under 5 g. Förpackningen innehåller 1 omvandlingskort och 2 pin-remsor, allt skyddat i en antistatisk påse.

Vilken maximal ström kan varje dubbelriktad kanal hantera och vilken maximal rekommenderad switchfrekvens finns?

Varje kanal kan hantera strömmar upp till 10 mA och är lämplig för switchfrekvenser upp till 100 kHz. Över dessa värden kan vågformsförsämring och betydande propagationsfördröjningar uppstå.

Vilka skillnader finns mellan denna dubbelriktade omvandlare och andra enkelriktade modeller på marknaden?

Denna modell möjliggör signalöverföring i båda riktningar per kanal utan att ändra kablaget, medan enkelriktade modeller endast tillåter konvertering i en riktning. Detta ger större flexibilitet i blandade tillämpningar, men kräver att HV- och LV-nivåerna ställs in korrekt.

Vilka säkerhetsåtgärder och normer bör jag beakta under installation och användning?

Modulen ska hanteras under antistatiska förhållanden och endast monteras när utrustningen är avstängd för att undvika skador från ESD-urladdningar. Den är inte certifierad för kritiska industriella eller medicinska tillämpningar; den är lämplig för utveckling, prototyper och utbildning enligt lågspänningsnormer.

Vad används en logiknivåomvandlare 5V till 3.3V till?

Den används för att anpassa elektriska signaler mellan enheter som arbetar med olika spänningar, vilket förhindrar skador och säkerställer korrekt kommunikation.

Hur många kanaler har denna logiknivåomvandlare?

Denna modul har 4 kanaler för hög nivå och 4 kanaler för låg nivå, vilket möjliggör flera anslutningar samtidigt.

Är den kompatibel med Arduino?

Ja, den är kompatibel med Arduino och andra mikrokontrollers som arbetar med logiska nivåer på 3.3V eller 5V.

Hur ansluts logiknivåomvandlaren?

Den ansluts genom att mata HV-pinnen med hög spänning (5V), LV-pinnen med låg spänning (3.3V) och GND till gemensam jord. Därefter ansluts signalerna till rätt kanaler.

Ingår tillbehör?

Ja, den inkluderar 2 pinheaders för att underlätta anslutning på breadboards eller utvecklingskort.
