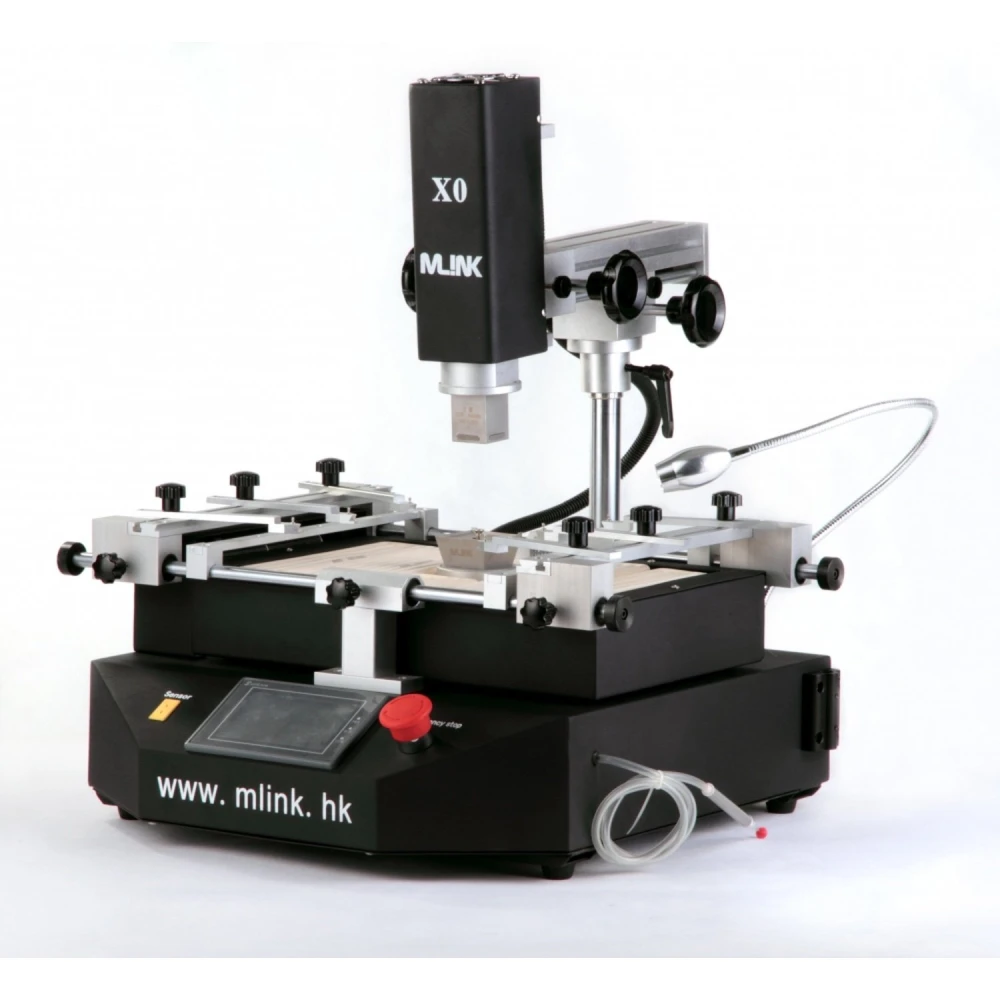

BGA reballingstation Mlink X0 med avancerad temperaturkontroll
Varumärke: Mlink
Moms ingår (Exkl. moms: 7 863,75 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 9 436,50 kr | -4% |
| 10+ | 9 239,91 kr | -6% |
| 20+ | 8 846,72 kr | -10% |
BGA reballingstation Mlink X0 är en professionell lödstation utformad för precisa arbeten med BGA-komponenter och reparation av PCB-kort. Denna station utmärker sig genom hög precision och avancerad kontroll som säkerställer optimala resultat vid lödning och avlödning.
Mlink X0 har ett linjärt glidsystem för X-, Y- och Z-axlarna, vilket möjliggör exakta justeringar och snabb positionering med hög noggrannhet och effektiv manövrering. Dess högupplösta pekskärm och PLC-styrning gör det enkelt att konfigurera och spara flera profiler, samtidigt som den erbjuder lösenordsskydd och omedelbar analys av temperaturkurvor.
Den har tre oberoende värmezoner: två varmluftsvärmare och en infraröd förvärmare, med temperaturkontroll inom ±3 °C. Den övre värmaren kan justeras fritt, den andra kan flyttas vertikalt och den tredje gör det möjligt att justera effektförbrukningen. Dessutom erbjuder den ett urval av varmluftsmunstycken som roterar 360° med magnet för enkel installation och byte, samt en nedre infraröd värmare som säkerställer jämn uppvärmning av PCB-kortet.
För att skydda kortet under processen används ett justerbart V-stöd i alla riktningar med ett externt universellt tillbehör som förhindrar deformationer orsakade av värme eller kyla. Stationen inkluderar också en kraftfull tvärflödesfläkt för snabb kylning och en inbyggd vakuumpump med en extern sugpenna för snabb hantering av chips.
Bland säkerhetsfunktionerna finns CE-certifikat, nödstopp, automatisk avstängning vid olyckor och dubbelt överhettningsskydd. Dess CCD-visionssystem möjliggör exakt visuell kontroll under BGA-lödning och avlödning.
Viktiga egenskaper
- Total effekt: 4400W
- Övre värmare: 800W
- Nedre värmare: andra värmaren 800W, tredje IR 2300W
- Strömförsörjning: AC220V ±10%, 50/60Hz
- Mått: 600×600×500 mm
- Justerbart PCB-stöd av V-groove-typ för att förhindra deformationer
- Temperaturkontroll med K-typ sensor i sluten slinga, precision ±3°C
- Maximal PCB-storlek: 410×330 mm; minimal: 20×20 mm
- Elektrisk styrning med högkänslig modul och 4" pekskärm kompatibel med Mitsubishi PLC
- Nettovikt: 30 kg
Typiska användningsområden
Mlink X0-stationen är idealisk för yrkespersoner som utför reparation och reballing av BGA-chip på elektronikkort, med precision i positionering och termisk kontroll för att undvika skador på känsliga komponenter. Dess visionssystem och avancerade styrning underlättar övervakning av processen för konsekventa resultat.
Kompatibilitet
Kompatibel med alla BGA-paketstorlekar tack vare sitt justerbara stöd och flexibla temperatur- och effektinställningar. Lämplig för PCB-kort i olika dimensioner inom angivna intervall.
- Total effekt på 4400W för effektiv uppvärmning
- Tre oberoende värmezoner med exakt kontroll ±3°C
- Högupplöst pekskärm och PLC-styrning för anpassade profiler
- CCD-visionssystem för visuell kontroll vid lödning och avlödning
- Justerbart V-groove-stöd för att skydda PCB-kort mot deformation
- Inbyggd vakuumpump och extern sugpenna för snabb hantering
- Tvärflödesfläkt för snabb och effektiv kylning
- CE-certifierad med nödstopp och överhettningsskydd
- 360° roterande varmluftsmunstycken med magnet för enkelt byte
- Kompatibel med PCB-kort upp till 410×330 mm och BGA-paket i alla storlekar
Kundfrågor & svar
Vilka huvudfunktioner skiljer Mlink X0 från andra BGA-reworkstationer?
Mlink X0 utmärker sig med sitt precisa justeringssystem i X-, Y- och Z-axlarna, högupplöst pekskärm med PLC-styrning och anpassningsbara profiler, tre oberoende värmezoner (två med varmluft och en IR), temperaturkontroll med högprecisions K-typ termoelement samt snabbväxlande, roterbara munstycken. Detta ger bättre termisk kontroll, repeterbarhet och flexibilitet jämfört med enklare modeller, och är särskilt fördelaktigt vid krävande processer eller komplexa PCB:er.
Vilka är tillverkningsmaterialen, måtten och vikten för Mlink X0? Vad ingår i lådan?
Chassit är tillverkat av stål och aluminium, med certifierade elektroniska komponenter och kontrollpanel i härdat glas. De ungefärliga måtten är 850 mm × 630 mm × 640 mm och totalvikten ligger runt 75 kg. I lådan ingår huvudstationen, set med varmluftsmunstycken (vanligtvis 4–5 delar), strömkablar, termoelementsensor, fästkit, manual och grundläggande reservdelar.
Vilka ström- och anslutningskrav har Mlink X0? Är den kompatibel med elnät i olika regioner?
Den fungerar normalt på 220 V AC, 50/60 Hz, med en uppskattad maxförbrukning på 4500 W. Stickpropp och kabeldragning uppfyller europeiska standarder; för andra regioner kan adapter eller spänningsomvandling krävas. Kontrollera att elnätet klarar den angivna belastningen för att undvika avbrott eller skador.
Vilket temperaturintervall och vilken precision har värmezonerna på Mlink X0?
Varmluftszonerna kan styras oberoende och samtidigt, med ett intervall mellan 100 °C och 450 °C och en precision på ±3 °C tack vare detektering med K-typ termoelement och sluten reglering. Den infraröda förvärmaren är också justerbar i effekt och temperatur. Stationen stöder skapandet av komplexa termiska profiler i flera steg.
Finns det rekommenderat underhåll för Mlink X0 och hur hållbar är utrustningen vid intensiv användning?
Regelbunden rengöring av luftkanalerna samt kontroll av munstycken och termiska sensorer rekommenderas. Värmeelementens livslängd överstiger vanligtvis 2000 användningscykler, även om faktorer som damm eller överdriven användning kan förkorta den. Viktiga reservdelar finns tillgängliga och grundläggande underhåll kan utföras av tekniskt kunnig användare.
Finns Mlink X0-stationen i lager?
För närvarande är Mlink X0-stationen slut i lager.
Vilken typ av temperaturkontroll har Mlink X0-stationen?
Den har sluten temperaturkontroll med K-typ sensor och en precision på ±3°C.
Vilka PCB-storlekar är Mlink X0-stationen kompatibel med?
Den är kompatibel med PCB-kort med maximal storlek 410×330 mm och minimal storlek 20×20 mm.
Har Mlink X0-stationen ett visionssystem?
Ja, den har ett CCD-visionssystem för exakt visuell kontroll under BGA-lödning och avlödning.
Vilken effekt har Mlink X0-stationen?
Den har en total effekt på 4400W, med värmare på 800W, 800W och 2300W respektive.
