BGA reballingstation Mlink X2 med precisionsjustering och avancerad kontroll
Varumärke: Mlink
Moms ingår (Exkl. moms: 12 701,25 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 15 241,50 kr | -4% |
| 10+ | 14 923,97 kr | -6% |
| 20+ | 14 288,91 kr | -10% |

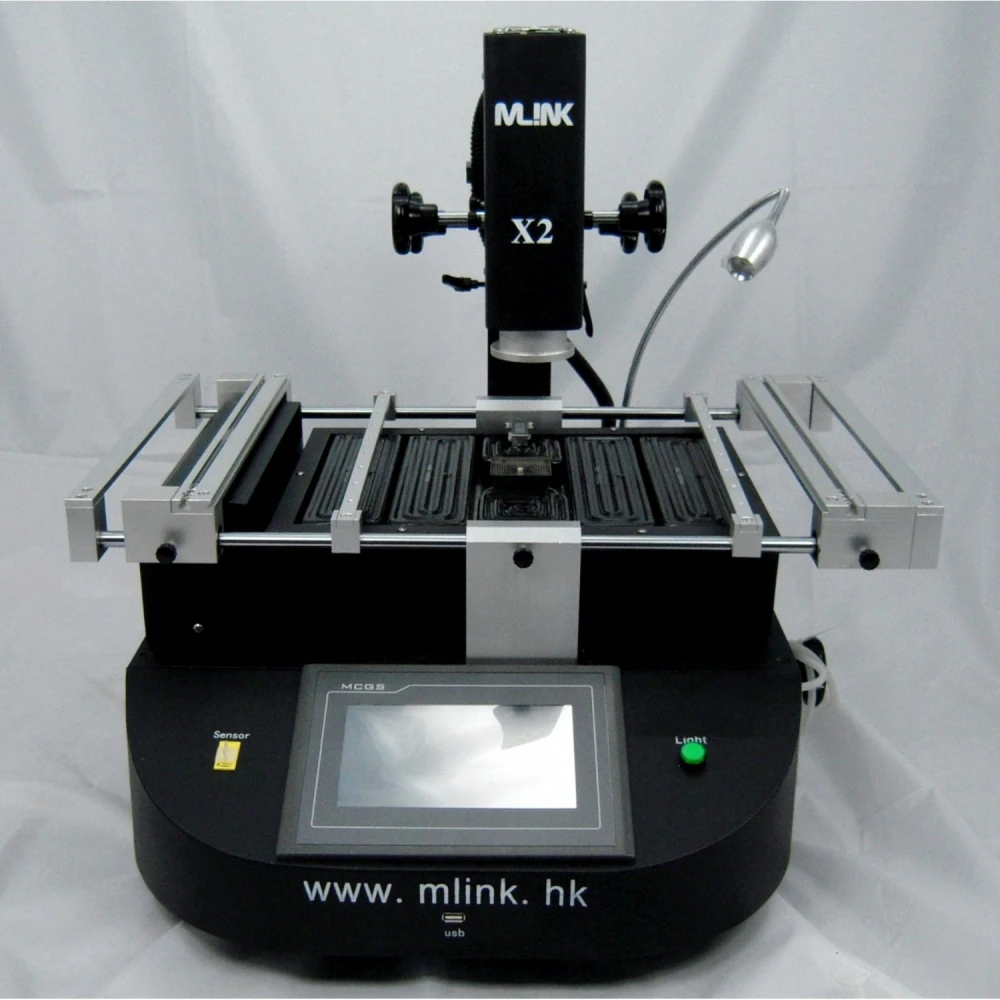

BGA reballingstationen Mlink X2 är ett professionellt verktyg utformat för att ge precision och effektivitet vid lödning och reballing av BGA-komponenter. Denna station utmärker sig med avancerad teknik och enkel användning, vilket gör att tekniker och yrkespersoner inom elektronik kan utföra högkvalitativa arbeten med full kontroll.
Huvudfunktioner:
- Precisionsjustering: Utrustad med ett linjärt glidsystem som möjliggör snabb och exakt justering eller positionering i X-, Y- och Z-axlarna, vilket säkerställer hög noggrannhet och god manövrerbarhet.
- Högupplöst pekskärm: Pekskärm importerad från Taiwan med PCL-styrning som gör det möjligt att spara flera arbetsprofiler, lösenordsskydd och ändringsfunktioner. Inkluderar omedelbar analys av temperaturkurvan för optimal kontroll.
- Oberoende värmezoner: Tre separata värmezoner: två varmluftsvärmare (800W och 1200W) och en infravärmare (2700W) för förvärmning, med oberoende temperaturkontroll och en noggrannhet på ±3 °C.

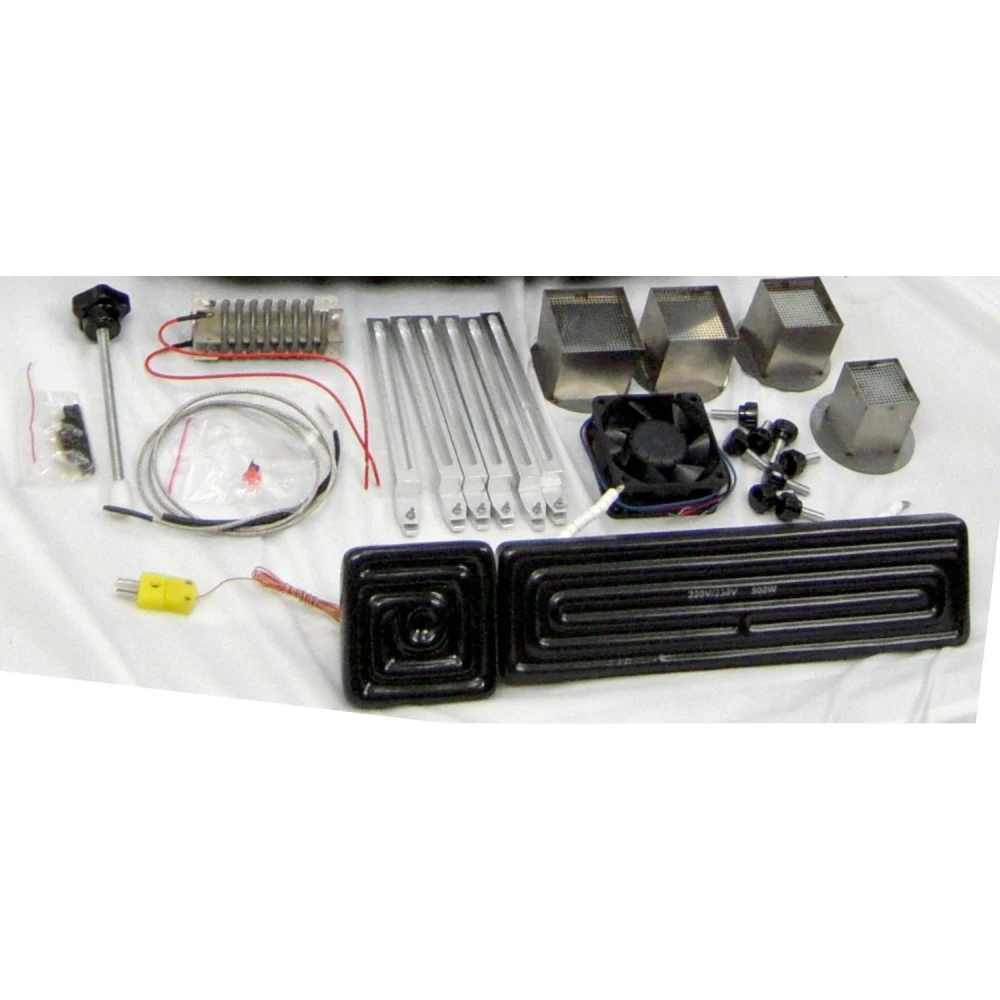

- Varmluftsmunstycken: Erbjuder olika munstycken som kan rotera 360°, med magnet för enkel montering och byte, samt anpassade alternativ.
- Avancerad temperaturkontroll: Importerad högprecisions K-typ termoelement med slutet styrsystem och automatisk temperaturkompensering, hanterat av en PLC-modul för maximal noggrannhet.
- Säker PCB-positionering: V-spårs hållare med flexibel fixering som skyddar PCB:n från deformation under uppvärmning eller kylning. Kompatibel med alla BGA-paketstorlekar.
- Effektiv kylning: Kraftfull korsflödesfläkt som snabbt kyler ner kortet för att förbättra processeffektiviteten. Dessutom ingår inbyggd vakuumpump och extern sugpenna för snabb hantering av chip.
- Säkerhet och certifiering: CE-certifierad, med nödstopp, automatisk avstängning vid olycka och dubbelt överhettningsskydd.
- CCD-visionssystem: Möjliggör exakt visuell kontroll under löd- och avlödningsprocessen och underlättar kritisk övervakning av smältningen.
Tekniska specifikationer:
| Nº | Parameter | Detalj |
|---|---|---|
| 1 | Total effekt | 4800 W |
| 2 | Övre värmare | 800 W |
| 3 | Nedre värmare | Andra värmaren 1200 W, tredje IR-värmaren 2700 W |
| 4 | Strömförsörjning | AC 220V ±10%, 50/60 Hz |
| 5 | Mått | 635 × 600 × 560 mm |
| 6 | Positionering | V-spår, PCB-hållare justerbar i alla riktningar med extern universalfixering |
| 7 | Temperaturkontroll | K-typ sensor, slutet kretslopp, noggrannhet ±3 °C |
| 8 | PCB-storlek | Max 410 × 370 mm, min 20 × 20 mm |
| 9 | Elektrisk styrning | Känslig temperaturstyrningsmodul + pekskärm (Taiwan) + Delta PLC |
| 10 | Nettovikt | 50 kg |
Typiska användningsområden:
Mlink X2-stationen är idealisk för reparation och rework av elektronikkort med BGA-komponenter, med exakt temperaturkontroll och positionering för att undvika skador på korten. Den passar för reparationsverkstäder inom elektronik, tillverkning och underhåll av elektroniska enheter.
Kompatibilitet: Kompatibel med ett brett utbud av BGA-paketstorlekar och PCB-kort inom angivna intervall, vilket gör den lämplig för många elektroniska tillämpningar.
Denna professionella lödstation är en trygg investering för dig som söker kvalitet, precision och säkerhet vid reballing och BGA-lödning.
- Precisionsjustering i X-, Y- och Z-axlarna för snabb och exakt positionering
- Högupplöst pekskärm med PCL-styrning och flera profiler
- Tre oberoende värmezoner med temperaturkontroll på ±3 °C
- 360° roterande varmluftsmunstycken med magnet för enkelt byte
- Importerat K-typ termoelement med slutet kretslopp och automatisk kompensation
- V-spårs hållare för skydd av PCB och kompatibilitet med alla BGA-storlekar
- Korsflödesfläkt och inbyggd vakuumpump för effektivitet och snabbhet
- CE-certifiering med nödstopp och dubbelt överhettningsskydd
- CCD-visionssystem för noggrann övervakning av lödprocessen
- Kompakta mått och vikt på 50 kg för stabilitet och professionell hantering
Kundfrågor & svar
Vilken precisionsjustering erbjuder Mlink X2 i sina X-, Y- och Z-axlar och vilka fördelar ger detta system?
Mlink X2 använder linjärskenor i X-, Y- och Z-axlarna, vilket möjliggör precisionsjustering och snabb positionering med hög noggrannhet. Detta minskar placeringsfel och förbättrar repeterbarheten vid BGA-rework jämfört med konventionella glidskenor eller enkla lagerlösningar.
Vilka är måtten, den ungefärliga vikten och vad ingår exakt i lådan när man tar emot Mlink X2?
Specifika uppgifter om mått och vikt anges inte i sammanfattningen, men brukar ligga runt 40–50 kg och cirka 600x600x600 mm för liknande stationer. I lådan ingår normalt stationen, pekskärm, kit med utbytbara munstycken, magnetfäste, kablar och manual. Vi rekommenderar att du kontrollerar med återförsäljaren för exakta detaljer.
Är den kompatibel med olika typer och storlekar av munstycken och hur byts de?
Ja, stationen accepterar ett brett utbud av varmluftsmunstycken, som kan rotera 360° och fästs med magnet, vilket möjliggör snabbt och säkert byte utan verktyg och ökar mångsidigheten för olika BGA-komponentformat.
Vad är den totala effekten för Mlink X2-stationen?
Den totala effekten är 4800 W, med specifika värmare på 800 W, 1200 W och 2700 W för olika zoner.
Vilken maximal PCB-storlek klarar stationen?
Den klarar PCB-kort upp till 410 × 370 mm och en minsta storlek på 20 × 20 mm.
Har stationen säkerhetsskydd?
Ja, den har CE-certifiering, nödstopp, automatisk avstängning och dubbelt överhettningsskydd.
Kan temperaturen justeras oberoende?
Ja, de tre värmezonerna styrs oberoende med en noggrannhet på ±3 °C.
Ingår ett visionssystem för lödprocessen?
Ja, den har ett CCD-visionssystem som möjliggör exakt visuell kontroll under lödning och avlödning.
