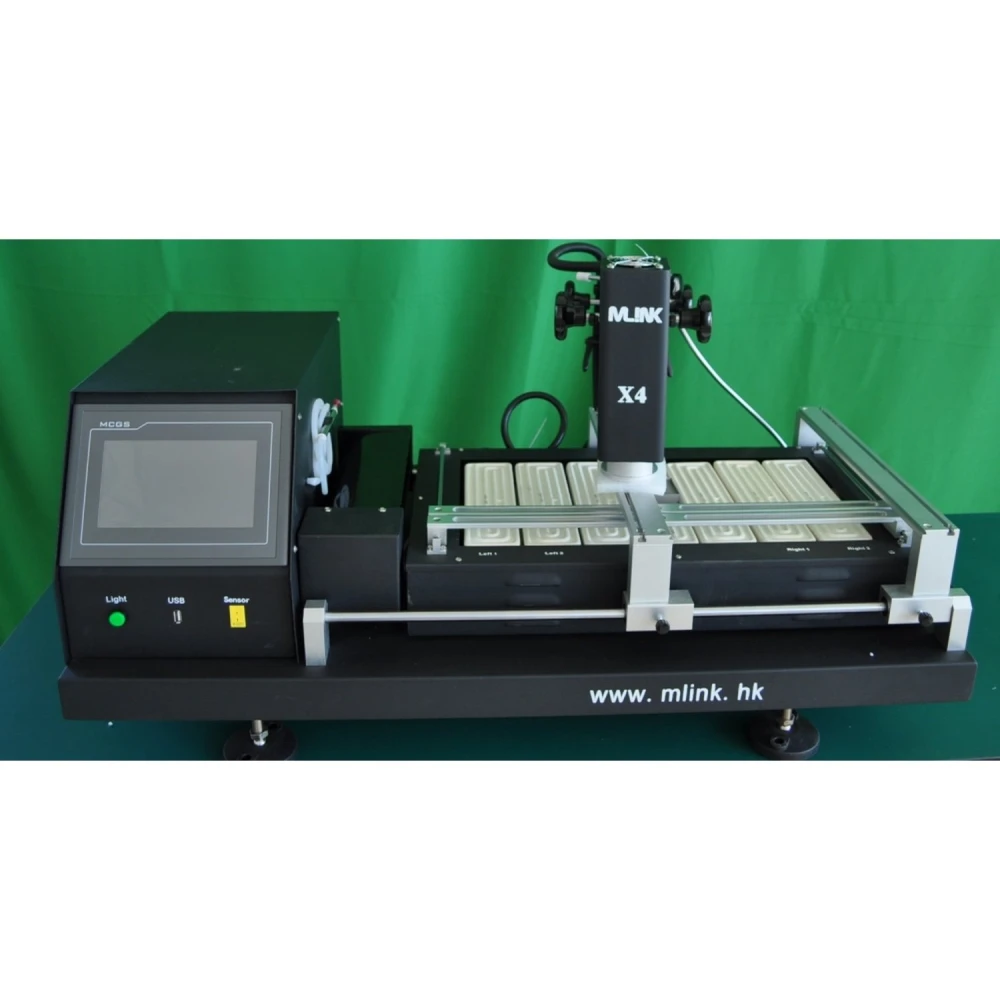

BGA reballingstation Mlink X4 med touchkontroll och hög precision
Varumärke: Mlink
Moms ingår (Exkl. moms: 13 488,75 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 16 186,50 kr | -4% |
| 10+ | 15 849,28 kr | -6% |
| 20+ | 15 174,84 kr | -10% |
BGA reballingstation Mlink X4 är ett professionellt verktyg utformat för lödning och reballing av BGA-komponenter med hög precision och effektivitet. Denna station kombinerar avancerad teknik och en robust design för att ge optimala resultat vid reparation och tillverkning av elektronik.
Den har ett linjärt glidsystem som möjliggör exakta justeringar och snabb positionering i X-, Y- och Z-axlarna, vilket säkerställer smidighet och noggrannhet i varje moment. Den högupplösta touchskärmen med PLC-styrning gör det möjligt att spara flera arbetsprofiler, skydda dem med lösenord och enkelt ändra parametrar. Dessutom ingår omedelbar analys av temperaturkurvor för detaljerad kontroll.
Mlink X4 har tre oberoende värmezoner: två varmluftsvärmare och en infraröd värmare för förvärmning. Temperaturen styrs med en precision på ±3 °C. Den övre värmaren är fritt justerbar, medan den andra kan flyttas vertikalt. Den nedre IR-värmaren säkerställer en jämn värmefördelning över PCB-kortet.
Den erbjuder ett urval av varmluftsmunstycken som roterar 360° och enkelt monteras med hjälp av magneter, med anpassade alternativ tillgängliga. Stationen använder högprecisa K-typ termoelement med sluten reglering och automatisk temperaturkompensation, samt integrerar en PLC-modul för exakt styrning.
Positioneringssystemet inkluderar ett V-spår och ett justerbart universellt stöd för att skydda PCB-kortet från deformation under uppvärmning eller kylning, kompatibelt med alla BGA-paketstorlekar.
För att förbättra effektiviteten har den en kraftfull tvärflödesfläkt som kyler kortet snabbt, samt en inbyggd vakuumpump och en extern sugpenna för snabb hantering av chip.
Stationen har förebyggande larm efter avslutade avlödnings- och lödningsprocesser, CE-certifikat, nödstopp och automatiskt skydd mot fel eller dubbla överhettningar.
Ett CCD-visionssystem möjliggör exakt visuell kontroll av smältprocessen vid BGA-lödning och avlödning, vilket säkerställer kvalitet och precision.
Den stora värmeytan passar kort i alla storlekar, inklusive laptops, spelkonsoler (Xbox, PS3), serverkort och stora smarta TV-apparater.
Viktiga tekniska egenskaper:
- Total effekt: 5600W
- Övre värmare: 800W
- Nedre värmare: 2º calentador 800W + 3º calentador IR 3900W
- Strömförsörjning: AC 220V ±10%, 50/60Hz
- Mått: 940 x 550 x 500 mm
- Positionering: V-spår med justerbart universellt stöd
- Temperaturkontroll: K-typ sensor, sluten krets, precision ±3°C
- Maxstorlek för PCB: 570 x 370 mm; minsta 20 x 20 mm
- Elektrisk styrning: känslig temperaturkontrollmodul + pekskärm från Taiwan + kompatibel med PLC Mitsubishi Fx2n
- Nettovikt: 70 kg
Typiska användningsområden och kompatibilitet
BGA reballingstation Mlink X4 är idealisk för tekniker och yrkespersoner som behöver utföra lödning, avlödning och reballing av BGA-chip med hög precision och kontroll. Den är kompatibel med stora elektronikkort och komplexa enheter, såsom laptops, spelkonsoler, servrar och smarta TV-apparater.
Det avancerade temperatur- och visionssystemet möjliggör ett säkert och effektivt arbete, vilket underlättar reparation och tillverkning av elektronik i professionella miljöer.
- Total effekt på 5600W för snabb och jämn uppvärmning
- Tre oberoende värmezoner med kontroll på ±3°C
- Högupplöst touchskärm med PLC-styrning och skyddade profiler
- CCD-visionssystem för noggrann övervakning av lödningsprocessen
- Justerbart stöd med V-spår för att skydda och fixera PCB-kort
- Integrerad tvärflödesfläkt och vakuumpump för högre effektivitet
- Kompatibel med stora kort upp till 570x370 mm och små komponenter
- CE-certifiering och säkerhetssystem med nödstopp
Kundfrågor & svar
Vilka är de viktigaste funktionerna och fördelarna med Mlink X4 jämfört med andra BGA-reworkstationer på marknaden?
Mlink X4 utmärker sig med exakt och snabb justering i X-, Y- och Z-axlarna tack vare importerade glidskenor, högupplöst pekskärm med profilminne och temperaturkurveanalys, tre oberoende värmezoner (två med varmluft och en med infrarött), samt temperaturkontroll med K-typ termoelement och PLC. Dessa egenskaper placerar den fördelaktigt genom att erbjuda större mångsidighet och precision i termiska profiler jämfört med många standardalternativ.
Vilka mått, vikt och huvudmaterial består Mlink X4 av, och vad ingår exakt i lådan vid köp?
Mlink X4 tillverkas vanligtvis med struktur i stål och aluminium för robusthet och värmeavledning, med skyddade elektroniska komponenter. Ungefärliga mått: 600 mm x 550 mm x 480 mm, totalvikt 32 kg. Standardpaketet brukar innehålla stationen, set med utbytbara munstycken, kablar, set med termoelement, teknisk manual och grundläggande underhållskit. Vi rekommenderar att du bekräftar exakt innehåll med säljaren.
Vilka krav på strömförsörjning och kontaktdon måste Mlink X4 uppfylla för säker drift?
Mlink X4 arbetar normalt på 220–240 V AC (50/60 Hz) med en maximal förbrukning på cirka 3400 W. Den använder en standard IEC-strömkontakt och kräver korrekt jordning. För anslutning av termoelement och externa kontroller kan den ha specifika portar som är kompatibla med K-typ termoelement och vanliga industriella anslutningar.
Vad är den verkliga termiska kontrollprecisionen och vilka är driftgränserna för temperaturen i varje värmezon?
Mlink X4 erbjuder temperaturkontroll med en variation på ±3 °C tack vare sitt K-typ termoelement och slutna automatiska kompensationssystem. De två övre zonerna (varmluft) arbetar vanligtvis mellan 100 °C och 450 °C, medan den nedre IR-förvärmaren kan justeras inom ett liknande intervall för effekt och temperatur. Att överskrida rekommenderade intervall kan påverka komponenternas livslängd.
Vad bör jag tänka på när det gäller underhåll, möjliga fel och tillgång till reservdelar för Mlink X4?
Det huvudsakliga underhållet består av regelbunden rengöring av munstycken, kontroll av termoelement och fläktar samt periodisk kontroll av elektriska anslutningar. Vanliga fel kan vara skadade temperatursensorer eller slitage på munstycken. Reservdelar finns tillgängliga — munstycken, termoelement, fläktar och skärmar — och det rekommenderas att endast köpa dem från auktoriserade leverantörer för att behålla garantin (vanligen 1 år för huvuddelar).
Vilken typ av arbete är BGA reballingstation Mlink X4 avsedd för?
Den är idealisk för lödning, avlödning och reballing av BGA-chip på elektronikkort, särskilt i stora enheter som laptops, konsoler och servrar.
Vilken maximal storlek på PCB-kort kan den hantera?
Den kan hantera PCB-kort upp till 570 x 370 mm och en minsta storlek på 20 x 20 mm.
Hur styrs temperaturen i stationen?
Den använder en K-typ sensor med sluten reglering och automatisk kompensation, vilket ger en precision på ±3 °C.
Ingår säkerhetssystem i stationen?
Ja, den har CE-certifikat, nödstopp, automatiskt skydd vid fel och dubbelt överhettningsskydd.
Finns den tillgänglig för omedelbart köp?
För närvarande är Mlink X4 slut i lager, vi rekommenderar att kontrollera tillgänglighet eller alternativa produkter.
