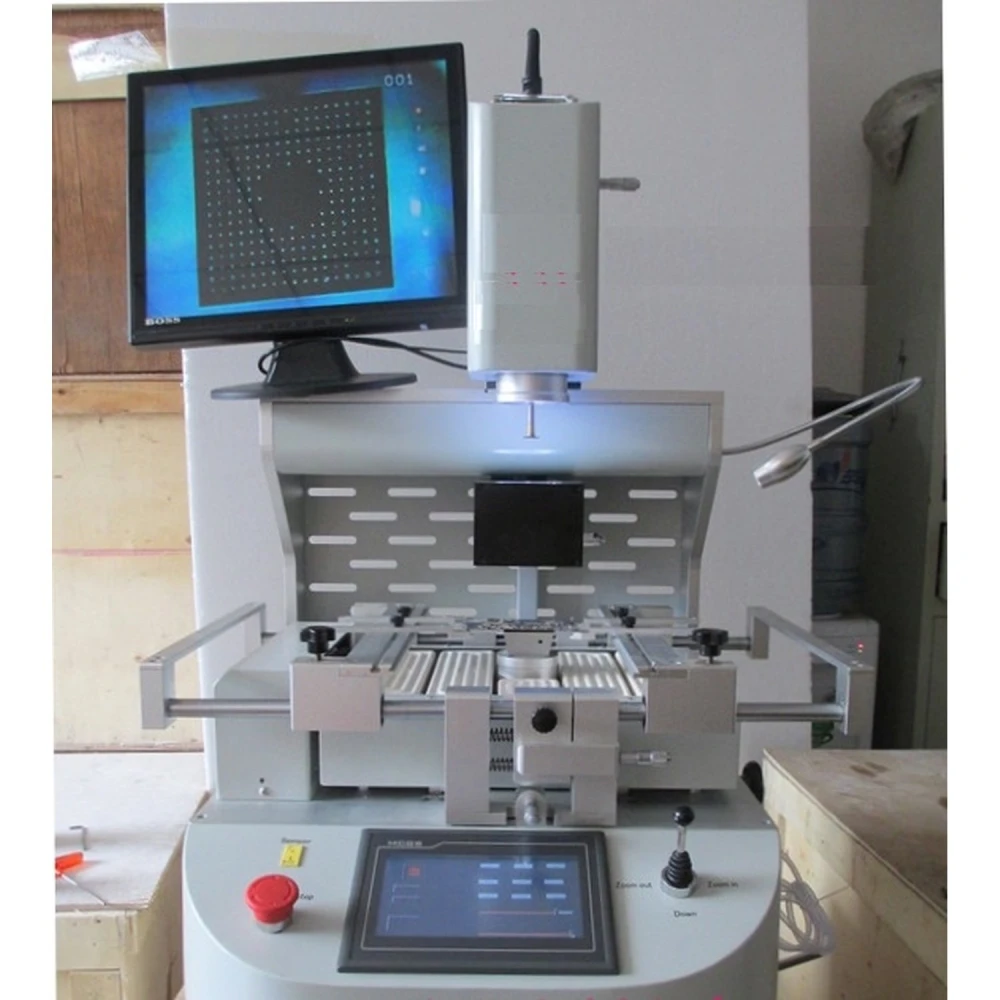

BGA reballingstation Mlink X5 med tre värmezoner och pekskärm
Varumärke: Mlink
Moms ingår (Exkl. moms: 34 875,00 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 41 850,00 kr | -4% |
| 10+ | 40 978,13 kr | -6% |
| 20+ | 39 234,38 kr | -10% |
BGA reballingstation Mlink X5 är ett avancerat verktyg utformat för yrkesanvändare som kräver precision och mångsidighet vid lödning och rework av BGA-komponenter. Denna station utmärker sig med sitt innovativa styrsystem och sin kraftfulla värmekapacitet, idealisk för krävande arbeten inom elektronik.
Huvudfunktioner:
- Linjära glidare som möjliggör exakt justering och snabb positionering i X-, Y- och Z-axlarna, vilket säkerställer hög precision och smidighet.
- HD-pekskärm med PLC-styrning som gör det möjligt att spara flera arbetsprofiler, lösenordsskydd och omedelbar analys av temperaturkurvor.
- Tre oberoende värmezoner: två varmluftsvärmare (800W vardera) och en infraröd förvärmare (3900W), med temperaturkontroll inom ±3 °C.
- 360° roterande varmluftsmunstycken med magnet för enkel installation och byte, samt en nedre IR-värmare som säkerställer jämn uppvärmning av PCB-kortet.
- Importerad högprecisions K-typ termoelement med sluten reglering och automatiskt temperaturkompensationssystem, integrerat med PLC-modul för exakt styrning.
- Positioneringssystem med V-spår och flexibel fixering för att skydda PCB-kortet från deformation under uppvärmning eller nedkylning, kompatibelt med alla BGA-paketstorlekar.
- Kraftfull tvärfläkt för snabb nedkylning av kortet, integrerad vakuumpump och sugpenna för effektiv hantering av chip.
- CCD-visionssystem som möjliggör exakt visuell kontroll under BGA-lödning och avlödning.
- Stor uppvärmningsyta som passar stora kort som laptops, spelkonsoler, servrar och smarta TV-apparater.
- CE-certifiering, med nödstopp och automatiskt skydd mot överhettning och elektriska fel.
Tekniska specifikationer:
| Nummer | Parameter | Detalj |
|---|---|---|
| 1 | Total effekt | 5600W |
| 2 | Övre värmare | 800W |
| 3 | Nedre värmare | Andra värmaren 800W, tredje IR-värmaren 3900W |
| 4 | Strömförsörjning | AC 220V ±10%, 50/60Hz |
| 5 | Mått | 640 × 630 × 900 mm |
| 6 | Positionering | V-spår, PCB-stöd justerbart i alla riktningar med extern universalfixering |
| 7 | Temperaturkontroll | K-sensor, sluten reglering, oberoende uppvärmning, precision ±3 °C |
| 8 | Kompatibel PCB-storlek | Max 570 × 370 mm, min 20 × 20 mm |
| 9 | Elektriskt val | Mycket känslig temperaturstyrningsmodul + pekskärm (Taiwan) + kompatibel med PLC Mitsubishi Fx2n |
| 10 | Nettovikt | 70 kg |
Typiska användningsområden:
Denna station är idealisk för reparation och reballing av BGA-komponenter på komplexa elektronikkort, inklusive laptops, spelkonsoler (Xbox, PS3), servrar och smarta TV-apparater. Dess avancerade styrsystem och tre värmezoner möjliggör ett effektivt och säkert arbete, med minskad risk för värmeskador.
Kompatibilitet:
Kompatibel med ett brett utbud av PCB-storlekar och BGA-paket. Dess flexibla fixeringssystem och precisa temperaturkontroll gör den lämplig för olika professionella tillämpningar inom elektronikreparation och tillverkning.
Viktig notering: Denna produkt är för närvarande slut i lager. Du kan se alternativ eller kontakta oss för information om framtida tillgänglighet.
- Total effekt på 5600W med tre oberoende värmezoner
- HD-pekskärm med PLC-styrning och sparbara profiler
- Varmluftsvärmare och IR-värmare med exakt justering
- CCD-visionssystem för visuell kontroll under BGA-lödning
- Positionering med V-spår och flexibel fixering för PCB-kort
- Tvärfläkt för snabb nedkylning
- Integrerad vakuumpump och sugpenna för chiphantering
- CE-certifiering med skydd mot överhettning och fel
- Kompatibel med kort upp till 570×370 mm och olika BGA-paket
- Mått 640×630×900 mm och nettovikt 70 kg
Kundfrågor & svar
Vilka är de främsta fördelarna med Mlink X5 jämfört med andra BGA-reworkstationer i samma klass?
Mlink X5 utmärker sig med högprecisions temperaturkontroll (±3 °C), tre oberoende värmezoner (två med varmluft och en infraröd), finjustering i X-Y-Z-axlarna för positionering, HD-pekskärm med PLC-styrning och lagringsbara temperaturprofiler. Detta ger bättre repeterbarhet, lägre risk för skador på PCB:n och anpassningsförmåga till olika kapslingar. Jämfört med enklare modeller överträffar den i termisk stabilitet och anpassningsmöjligheter.
Vilka mått, vilken vikt och vilka material består stationen av, och vad ingår i standardförpackningen?
Stationen använder robusta metallmaterial, möjligen chassi i stål och industriella elektroniska komponenter, även om tillverkaren inte anger exakt sammansättning. De ungefärliga måtten ligger vanligtvis runt 500 x 600 x 450 mm och vikten mellan 35 och 50 kg, vilket kräver en fast placering. Standardpaketet inkluderar vanligtvis huvudenheten, pekskärm, set med varmluftsmunstycken, K-typ termoelement, PCB-bas och grundläggande anslutningstillbehör.
Vilken spänning och frekvens arbetar Mlink X5 med och vilka el- eller ventilationskrav behövs?
Stationen är konstruerad för att arbeta med standardnätspänning 220 V (±10 %), 50/60 Hz, och maxförbrukningen kan variera mellan 2000 och 4000 W beroende på samtidig användning av de tre värmarna. Den kräver jordning och en välventilerad miljö, eftersom värmarnas drift genererar betydande restvärme.
Vilken typ av rutinunderhåll kräver stationen och vad är dess förväntade livslängd vid normal användning?
Grundläggande underhåll inkluderar regelbunden rengöring av munstycken och filter, kontroll av termoelementens kalibrering samt inspektion av mekaniska anslutningar var 6:e månad. Kritiska komponenter som K-typ termoelement och värmeelement har cykler på 5 000 till 10 000 timmar beroende på användning. Med korrekt underhåll är den förväntade livslängden över 8 år i industriell miljö.
Finns det begränsningar för PCB-storlek eller kompatibla komponenttyper som jag bör tänka på innan jag väljer denna station?
Mlink X5 kan hantera de flesta standard-PCB:er i branschen, med maximala mått som vanligtvis ligger runt 400 x 400 mm. Komponenter med BGA-, QFN- och CSP-kapslingar är kompatibla, så länge storleken passar munstyckena och värmeytan. För ovanligt stora eller speciella komponenter kan ett specialmunstycke krävas.
Är Mlink X5-stationen tillgänglig för köp?
För närvarande är Mlink X5-stationen slut i lager. Du kan se alternativ eller kontakta oss för information om framtida tillgänglighet.
Vilken maximal PCB-storlek kan stationen hantera?
Stationen kan hantera PCB-kort upp till 570×370 mm och en minsta storlek på 20×20 mm.
Vilken typ av temperaturkontroll använder den?
Den använder en K-typ sensor med sluten reglering och precision inom ±3 °C, med oberoende styrning för varje värmezon.
Är den kompatibel med anpassade arbetsprofiler?
Ja, stationen gör det möjligt att spara flera arbetsprofiler med lösenordsskydd och parameterändringar.
Vilka skyddssystem ingår i stationen?
Den har CE-certifiering, nödstopp, automatiskt avstängningsskydd vid olyckor och dubbelt skydd mot överhettning.
