Dinghua DH-B1-C reballingstation med pekskärm och tre oberoende värmare
Varumärke: DINGHUA
Moms ingår (Exkl. moms: 13 488,75 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 16 186,50 kr | -4% |
| 10+ | 15 849,28 kr | -6% |
| 20+ | 15 174,84 kr | -10% |

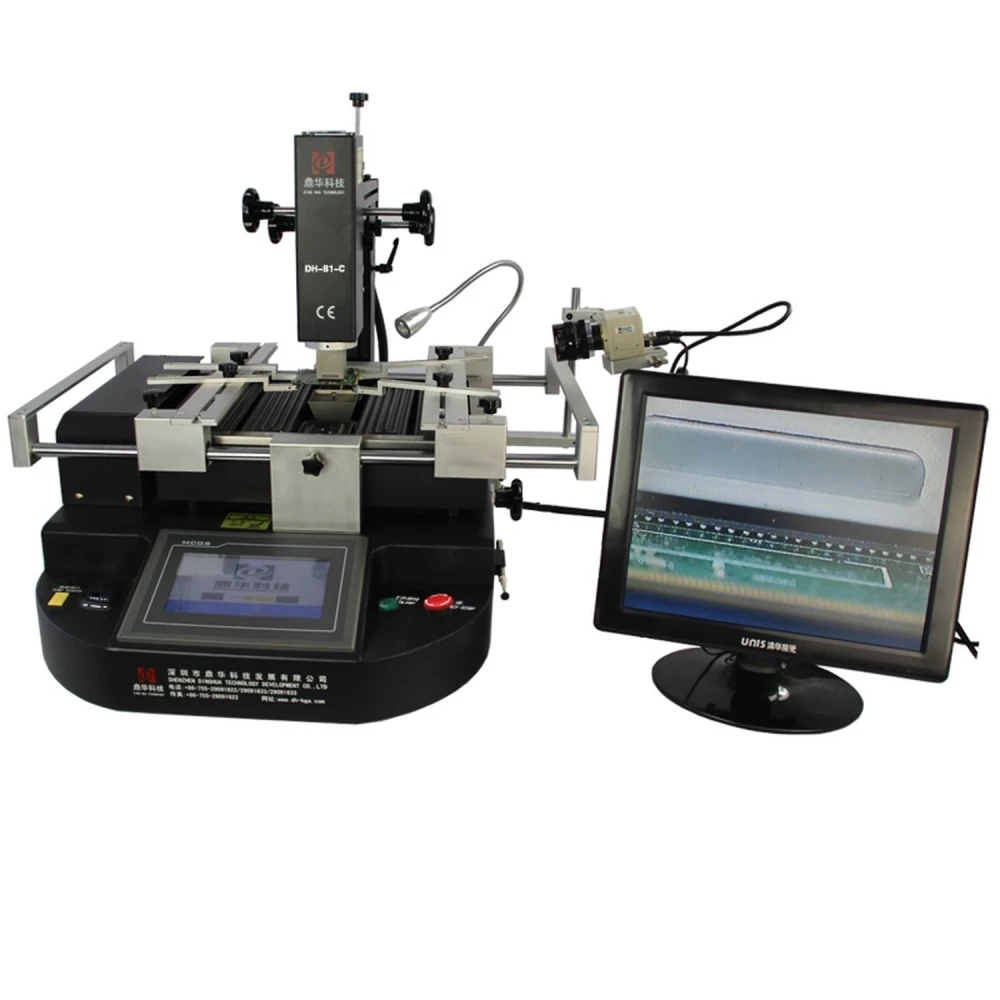

Dinghua DH-B1-C reballingstation är en professionell utrustning utformad för reparation och reballing av BGA-komponenter med hög precision och effektivitet. Den har tre oberoende värmare som kombinerar varmluft och infrarött för en jämn och kontrollerad uppvärmning, vilket säkerställer optimala resultat i varje process.
Huvudfunktioner
- Kombinerad uppvärmning: Tre oberoende värmare: övre varmluft på 800W, nedre varmluft på 1200W och infraröd på 2700W.

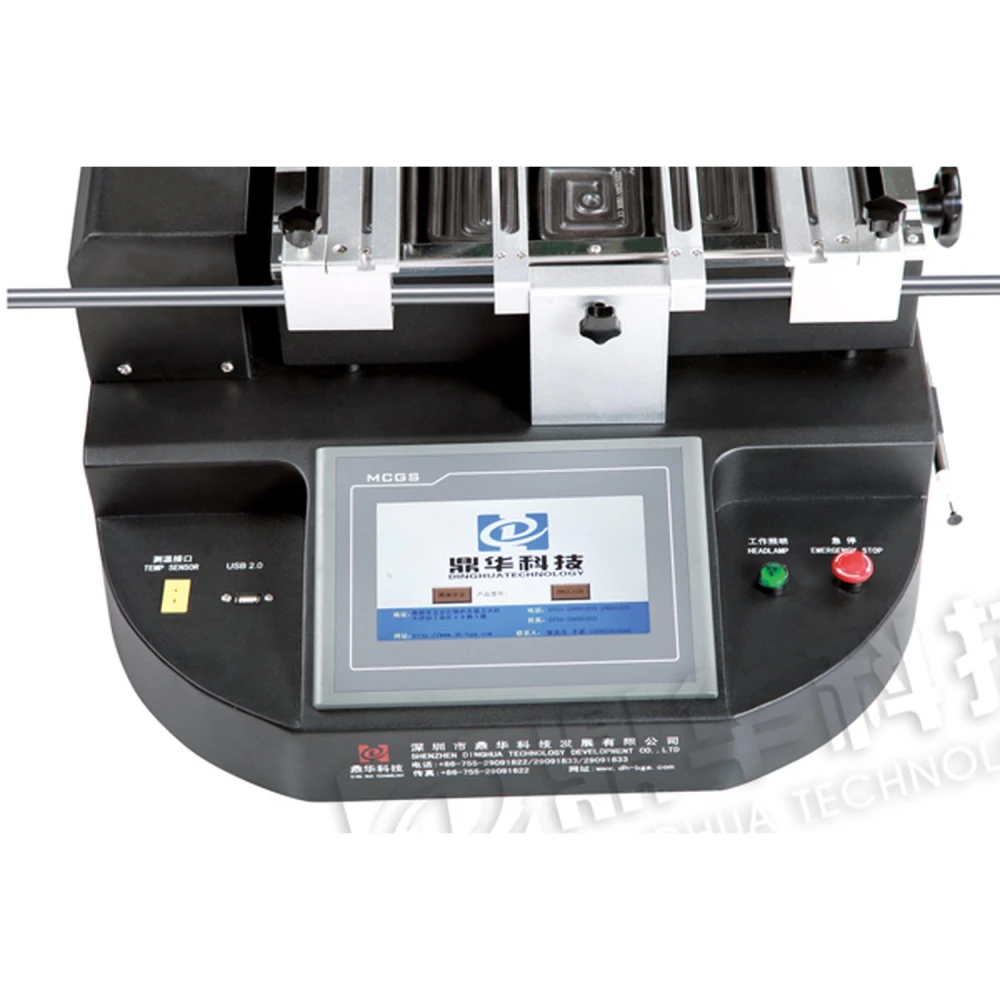

- Avancerad kontroll: HD-pekskärm med PLC-styrning som gör det möjligt att konfigurera upp till 8 segment för uppvärmning, kylning och konstant temperatur.
- Kraftfull fläkt: Korsflödesfläkt som snabbt kyler PCB-kortet och förhindrar deformationer.

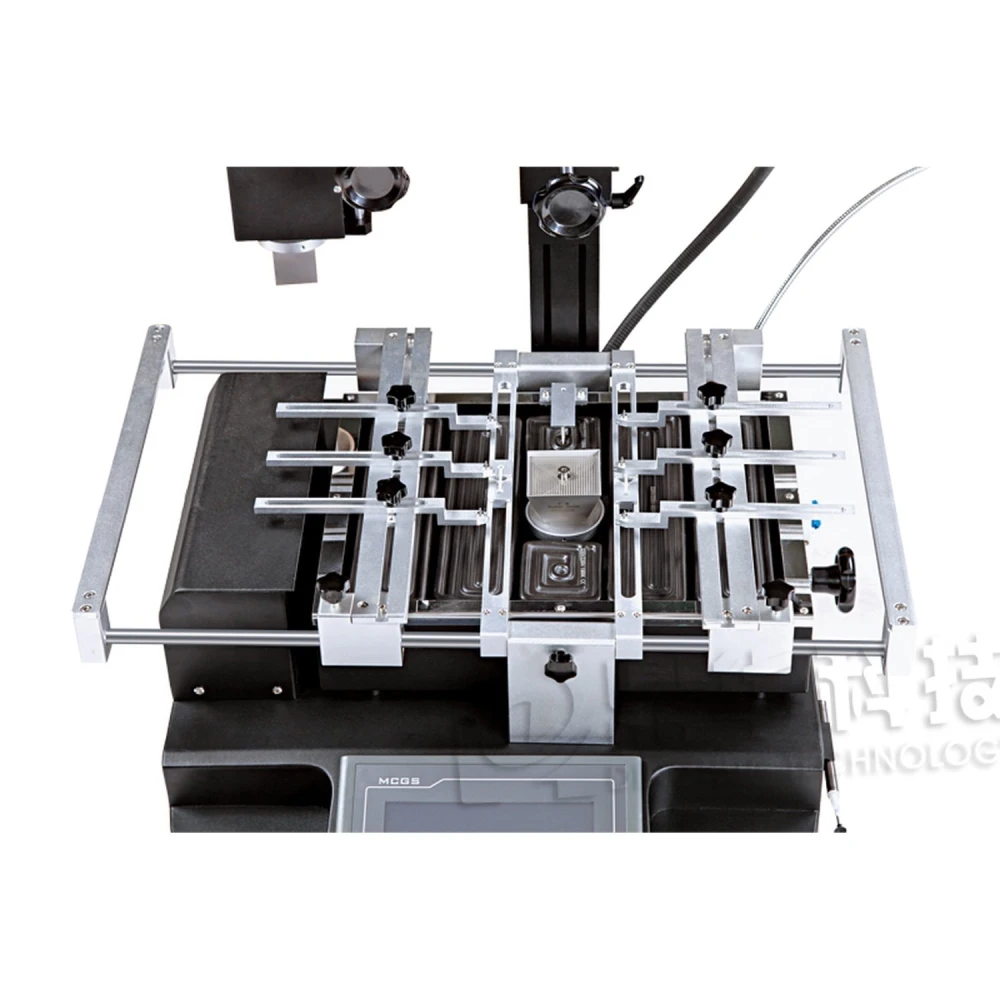

- Exakt positionering: Justerbart V-spårs-stöd i valfri riktning med extern universalfixering för alla typer av kort.
- Temperaturkontroll: Typ K-termoelement med sluten kretsstyrning och noggrannhet på ±2 grader.
- Kompatibilitet: Stöder PCB-kort med maximal storlek 500x400 mm och minsta 22x22 mm, med BGA-chip upp till 180x80 mm och minsta avstånd 0.15 mm.
- Säkerhet och certifiering: CE-certifiering, nödstopp och automatisk avstängning vid incidenter.

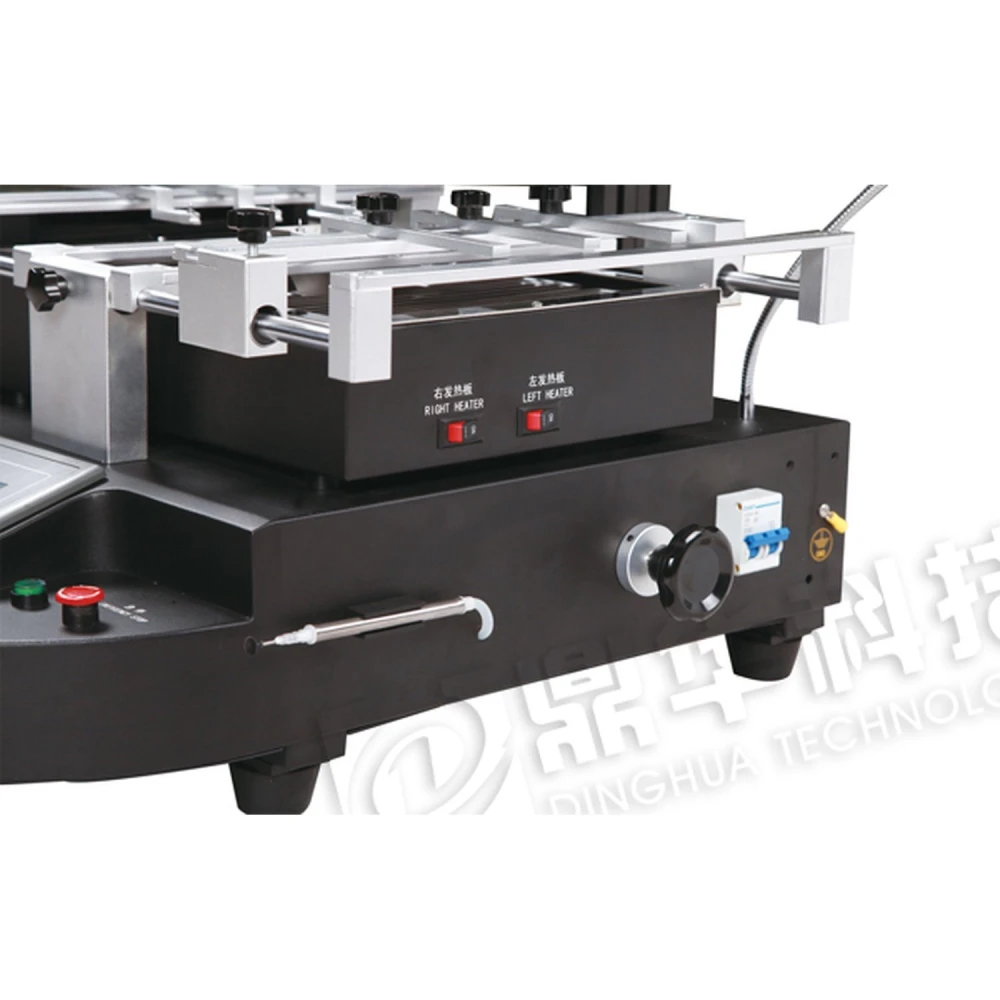

- Ytterligare funktioner: Ljudlarm innan avlödning och lödning slutförs, högupplöst kamera och integrerad monitor.
Tekniska specifikationer
- Total effekt: 4800W
- Strömförsörjning: AC220V ±10%, 50/60Hz
- Mått: 800 mm (höjd) x 900 mm (bredd) x 950 mm (djup)
- Nettovikt: 45 kg
- Extern temperatursensor: 1
Typiska användningsområden
Denna station är idealisk för tekniker och yrkespersoner som behöver utföra reballing, lödning och reparation av BGA-chip på elektronikkort med hög precision och snabbhet. Den avancerade styrningen och säkerhetsfunktionerna gör den lämplig för industriella miljöer och specialiserade verkstäder.
Kompatibilitet
Kompatibel med ett brett utbud av PCB-kort och BGA-chip, anpassar sig Dinghua DH-B1-C till olika storlekar och konfigurationer tack vare sitt justerbara stöd och precisa temperaturkontroll.
- Tre oberoende värmare: övre varmluft (800W), nedre varmluft (1200W) och infraröd (2700W).
- HD-pekskärm med PLC-styrning för att konfigurera obegränsade temperaturprofiler.
- Korsflödesfläkt för snabb kylning och minskad risk för deformation.
- Justerbart V-spårs-stöd för exakt positionering av PCB-kort.
- Temperaturkontroll med typ K-termoelement och noggrannhet på ±2°C.
- Kompatibel med PCB-kort upp till 500x400 mm och BGA-chip upp till 180x80 mm.
- Ljudlarm innan lödning och avlödning avslutas.
- CE-certifiering med nödstopp och automatisk avstängning.
Kundfrågor & svar
Vilka fördelar ger kombinationen av varmluft och infraröd uppvärmning i Dinghua Dh-B1-C reballingstationen?
Kombinationen av varmluft och infraröd uppvärmning ger mer exakt och anpassningsbar temperaturkontroll beroende på PCB och chip. Varmluft möjliggör lokal riktning, medan infraröd värmer hela undersidan av kortet, vilket minskar risken för deformation och kalla punkter. Detta förbättrar effektiviteten i reballing-processen och minskar defekter orsakade av termisk stress.
Vilka är stationens fysiska mått, vikt och vad ingår i lådan vid köp?
Dinghua Dh-B1-C mäter 800 mm på djupet, 900 mm på bredden och 950 mm på höjden, med en nettovikt på 45 kg. Vanligtvis ingår själva stationen, ett set justerbara munstycken, universellt PCB-stöd, extern temperatursensor, fästdetaljer och användarmanual. Det rekommenderas att bekräfta exakt innehåll med återförsäljaren.
Är den kompatibel med alla BGA-kort och chip, och vilka fysiska gränser stöds?
Denna station stöder kretskort (PCB) med maxstorlek 500 x 400 mm och minsta storlek 22 x 22 mm. Den klarar BGA-chip från 2 x 2 mm upp till 80 x 80 mm, med ett minsta chipavstånd på 0,15 mm, vilket täcker de flesta standard- och högdensitetsapplikationer, även om chip eller kort utanför dessa intervall inte är kompatibla.
Vilket förebyggande underhåll rekommenderas för att säkerställa hållbarhet och optimal funktion hos stationen?
Det rekommenderas att regelbundet rengöra luftfilter och fläktar, kontrollera och byta munstycken om de är igensatta eller skadade, kontrollera elektriska anslutningar och kalibrera K-typ-sensorn för att säkerställa temperaturprecision. Kontrollera dessutom att det inte finns damm på kamerans och monitorns optiska komponenter, och använd automatisk avstängning i nödsituationer.
Vilka säkerhetsfunktioner ingår och vilken standardcertifiering uppfyller denna station?
Modellen Dh-B1-C har europeisk CE-certifiering, har nödstopp och automatiskt avstängningssystem vid avvikelser, samt ljudlarm innan löd- och avlödningscyklerna avslutas. Dessa åtgärder minimerar risken för överhettning och möjliggör snabb reaktion vid incidenter.
Vad är den totala effekten för Dinghua DH-B1-C reballingstation?
Den totala effekten är 4800W, fördelad på tre oberoende värmare.
Vilka storlekar på PCB-kort stöder denna station?
Den stöder PCB-kort med maximal storlek 500x400 mm och minsta 22x22 mm.
Har stationen säkerhetsfunktioner?
Ja, den har CE-certifiering, nödstopp och automatisk avstängning vid nödsituationer.
Går det att justera positionen för kortstödet?
Ja, V-spårs-stödet är justerbart i valfri riktning med en extern universalfixering.
Vilken typ av temperaturkontroll används?
Den använder ett typ K-termoelement med sluten kretsstyrning för en noggrannhet på ±2 grader.
Skriv en kundrecension
Kunder som köpte denna produkt köpte också

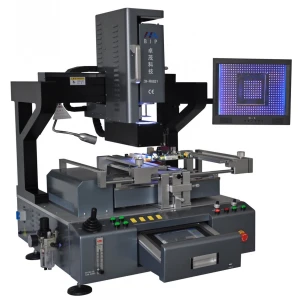

Zhuomao ZM-R6808 station (endast beställningsvara) - professionell lödutrustning
