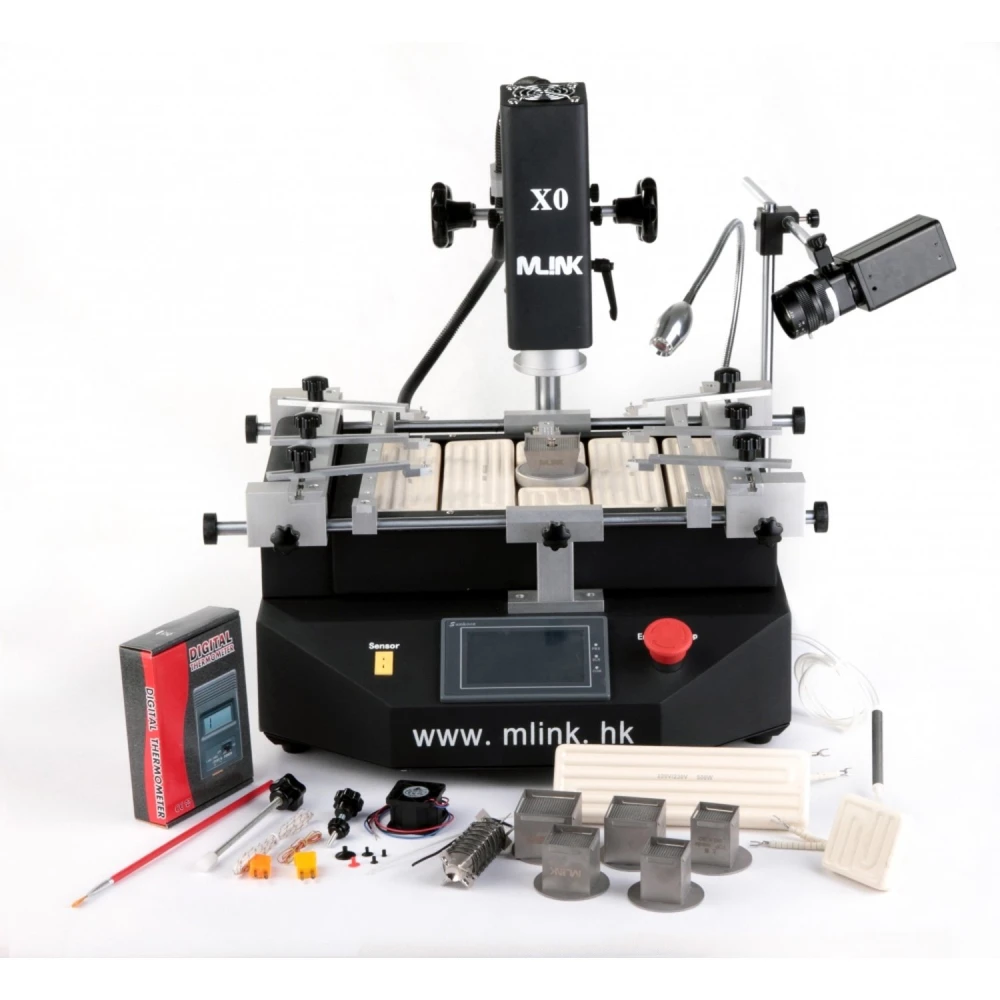

Mlink X0 reballingstation med HD-kamera för professionell BGA-lödning
Varumärke: Mlink
Moms ingår (Exkl. moms: 8 988,75 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 10 786,50 kr | -4% |
| 10+ | 10 561,78 kr | -6% |
| 20+ | 10 112,34 kr | -10% |
Mlink X0 reballingstation med HD-kamera är ett professionellt verktyg utformat för lödning och avlödning av BGA-komponenter med hög precision och avancerad kontroll.
Denna station har ett positioneringssystem i X-, Y- och Z-axlarna som möjliggör exakta justeringar och snabb positionering, vilket säkerställer effektiv manövrerbarhet under arbetsprocessen.
- HD-pekskärm med PLC-styrning som gör det möjligt att spara flera profiler och skydda dem med lösenord. Inkluderar funktion för omedelbar analys av temperaturkurvor för detaljerad kontroll.
- Tre oberoende värmezoner: två varmluftsvärmare och en infraröd (IR) värmare för förvärmning. Temperaturen styrs med en noggrannhet på ±3 °C. Den övre värmaren är fritt justerbar och den andra kan flyttas vertikalt för optimal kontroll. IR-värmaren gör det möjligt att justera energiförbrukningen.
- 360° roterande varmluftsmunstycken med magnet för enkel installation och byte, anpassningsbara efter behov. Den nedre IR-värmaren säkerställer jämn uppvärmning av PCB-kortet.
- Importerad högprecisions K-termoelement med sluten reglering och automatiskt temperaturkompensationssystem, kombinerat med PLC-modul för exakt styrning.
- Positioneringssystem med V-spår och flexibelt tillbehör för att fixera PCB-kortet, vilket förhindrar deformation under uppvärmning eller kylning. Kompatibel med alla BGA-paketstorlekar.
- Kraftfull tvärflödesfläkt för snabb kylning av PCB-kortet, vilket ökar processeffektiviteten. Inkluderar inbyggd vakuumpump och en extern sugpenna för snabb hantering av chips.
- CE-certifierade säkerhetssystem med nödstopp, automatisk avstängning vid olycka och dubbelt överhettningsskydd.
- CCD-visionssystem som ger exakt visuell kontroll under BGA-lödning och avlödning, vilket underlättar kritiska bedömningar i realtid.
Tekniska specifikationer:
| Nº | Característica | Detalle |
|---|---|---|
| 1 | Total effekt | 4400W |
| 2 | Övre värmare | 800W |
| 3 | Nedre värmare | Andra värmaren 800W, tredje IR-värmaren 2300W |
| 4 | Strömförsörjning | AC220V ±10%, 50/60Hz |
| 5 | Mått | 600×600×500 mm |
| 6 | Positionering | V-spår, justerbart PCB-stöd i valfri riktning med universellt externt tillbehör |
| 7 | Temperaturkontroll | K-sensor, sluten reglering, noggrannhet ±3°C |
| 8 | PCB-storlek | Max. 410×330 mm, Min. 20×20 mm |
| 9 | Elektriskt val | Mycket känslig temperaturkontrollmodul + 4" pekskärm + kompatibel med Mitsubishi PLC |
| 10 | Nettovikt | 30 kg |
Mlink X0 reballingstation med HD-kamera är idealisk för tekniker och yrkespersoner inom elektronisk reparation som behöver en pålitlig och exakt utrustning för BGA-lödning. Dess visionssystem och avancerade styrning säkerställer högkvalitativa resultat i känsliga processer.
- Exakt positionering i X-, Y- och Z-axlarna med snabb justering och hög noggrannhet
- HD-pekskärm med PLC-styrning och lösenordsskydd
- Tre oberoende värmezoner: två varmluft och en IR
- 360° roterande munstycken med magnet för enkel byte och anpassning
- Importerad K-termoelement med sluten reglering och automatisk kompensation
- V-spår med flexibelt tillbehör för att förhindra deformation av PCB
- Kraftfull fläkt för snabb kylning och inbyggd vakuumpump
- CE-säkerhetssystem med nödstopp och dubbelt överhettningsskydd
- CCD-visionssystem för visuell kontroll under lödning och avlödning
- Kompatibel med PCB-kort upp till 410×330 mm och ner till 20×20 mm
Kundfrågor & svar
Vilka är de viktigaste materialen, måtten och den ungefärliga vikten för Mlink X0 med HD-kamera?
Mlink X0 kombinerar en metallstruktur av stål och anodiserad aluminium i sina skenor. De ungefärliga måtten är 460 mm x 510 mm x 430 mm och vikten ligger runt 24 kg. Kitet inkluderar stationen, HD-kamera, utbytbara munstycken och installationsaccessoarer.
Vilka anslutningskrav och elektrisk kompatibilitet har denna utrustning?
Mlink X0 drivs med 220 V AC ±10 %, 50/60 Hz och kräver säker jordning. Maxförbrukningen uppskattas till 3,3 kW. Den är universellt kompatibel med standard-PCB:er och möjliggör arbete med flera munstycksstorlekar.
Vilket regelbundet underhåll rekommenderar tillverkaren för att säkerställa stationens livslängd och precision?
Det rekommenderas att rengöra filter och munstycken regelbundet för att undvika blockeringar, kontrollera elektriska anslutningar och termoelement samt kalibrera kamera och temperatursensorer var 6:e månad, och smörja linjärskenorna med lämpligt fett.
Hur skiljer sig det tredubbla värmesystemet från alternativ med dubbel zon när det gäller termisk kontroll?
Mlink X0:s tredubbla system, med två varmluftsvärmare och en IR-förvärmare, ger bättre jämnhet och termisk precision (±3 °C), idealiskt för flerskikts-PCB:er eller BGA, medan dubbla zoner ofta har begränsningar i homogenitet vid mer komplexa arbeten.
Finns Mlink X0 med HD-kamera att köpa?
För närvarande är Mlink X0 reballingstation med HD-kamera slut i lager.
Vilka PCB-storlekar stöder denna station?
Den stöder PCB-kort med maxstorlek 410×330 mm och minsta storlek 20×20 mm.
Vilka säkerhetssystem ingår i stationen?
Den har CE-certifiering, nödstopp, automatisk avstängning vid olycka och dubbelt överhettningsskydd.
Kan stationen spara temperaturprofiler?
Ja, dess PLC-styrning gör det möjligt att spara flera profiler och skydda dem med lösenord.
Vilken typ av temperaturkontroll använder den?
Den använder en K-sensor med sluten reglering och automatisk kompensation, med noggrannhet på ±3 °C.
