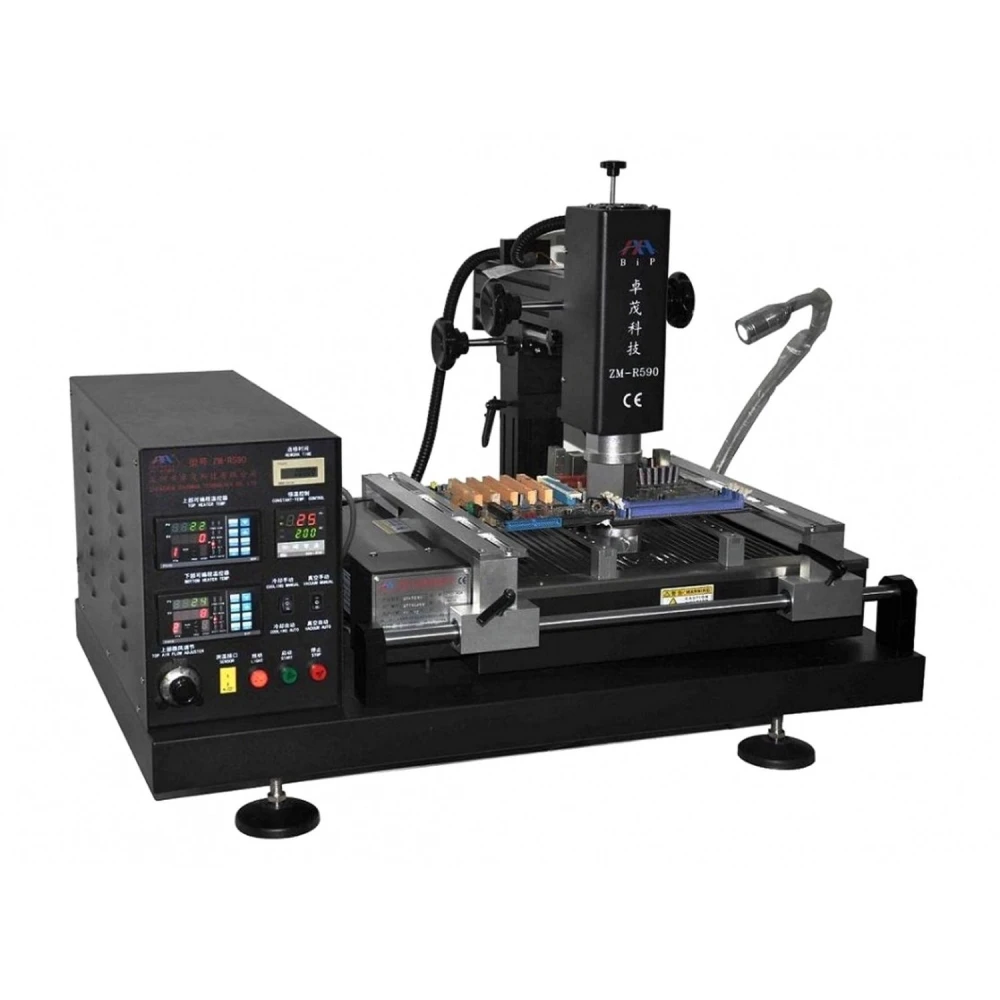

Zhuomao ZM-R590 lödstation för högprecisions BGA-reballing

Zhuomao ZM-R590 är ett avancerat verktyg utvecklat för yrkesanvändare inom lödning och reparation av elektroniska enheter. Denna station utmärker sig genom sin precision och mångsidighet, och kombinerar avancerad teknik för att ge optimala resultat vid BGA-reballing och finlödning.

Den har ett linjärt glidsystem som möjliggör exakta justeringar och snabb positionering i X-, Y- och Z-axlarna, vilket säkerställer effektiv och exakt användning. Dess högprecisa temperaturkontroller har en seriell port för PC och en extern sensor, vilket möjliggör anslutning till egen programvara för detaljerad och anpassad kontroll.

Stationen har tre oberoende värmezoner: två varmluftsvärmare och en förvärmningszon med infraröd (IR), med temperaturkontroll inom ±3 °C. Den övre värmaren kan justeras fritt, medan den andra kan flyttas vertikalt. Dessutom kan energiförbrukningen i IR-området justeras för att passa olika lödbehov.

Bland tillbehören finns flera varmluftsmunstycken som kan rotera 360° och har magneter för enkel montering och byte, även med anpassade alternativ. Stationen använder en importerad högprecisions K-typ termoelement med sluten reglering och automatiskt temperaturkompensationssystem.

För att skydda PCB-kort under processen ingår ett V-spårformat stöd med ett flexibelt tillbehör som förhindrar deformationer orsakade av uppvärmning eller nedkylning. Den är kompatibel med alla BGA-paketstorlekar, från 20×20 mm upp till maximalt 420×390 mm.

Effektiviteten förbättras av en kraftfull tvärflödesfläkt som kyler PCB-kortet snabbt. Dessutom har den en inbyggd vakuumpump och en extern sugpenna för att plocka upp chips snabbt och exakt. När avlödnings- och lödprocesserna är klara ger stationen förvarningslarm för ökad säkerhet och kontroll.

Denna utrustning är CE-certifierad, har en nödstoppknapp och en automatisk skyddsanordning som stänger av vid onormala olyckshändelser, samt dubbelt överhettningsskydd för att säkerställa användarens och utrustningens säkerhet.

Huvudsakliga tekniska specifikationer

• Total effekt: 4700W
• Övre värmare: 800W
• Nedre värmare: Andra värmaren 1200W, IR-värmare 2700W
• Strömförsörjning: AC220V±10%, 50/60Hz
• Mått: 810×500×690 mm
• Positionering: V-spår med justerbart stöd och externt universellt tillbehör
• Temperaturkontroll: K-typ sensor, sluten krets, noggrannhet ±3°
• Kompatibel PCB-storlek: Från 20×20 mm till 420×390 mm
• Vikt: 45 kg

Användning och kompatibilitet

Zhuomao ZM-R590 är idealisk för elektronikverkstäder som kräver precision vid lödning och reparation av BGA-komponenter. Dess design gör det möjligt att arbeta med en bred variation av kort- och paketstorlekar, vilket underlättar reballing, avlödning och lödning med avancerad temperaturkontroll. Den är kompatibel med egen programvara för detaljerad kontroll och anpassad för yrkesanvändare som söker effektivitet och säkerhet i sina processer.

• Högprecisions temperaturkontroll med K-typ sensor och sluten krets
• Tre oberoende värmezoner: två varmluft och en infraröd
• Snabb och exakt positionering i X-, Y- och Z-axlarna med linjärt glidsystem
• Justerbart V-stöd för att skydda PCB-kort och anpassa sig till olika storlekar
• Kraftfull tvärflödesfläkt för snabb kylning
• Inbyggd vakuumpump och extern sugpenna för hantering av chips
• 360° roterande varmluftsmunstycken med enkel magnetisk montering
• CE-certifiering med nödstopp och överhettningsskydd
