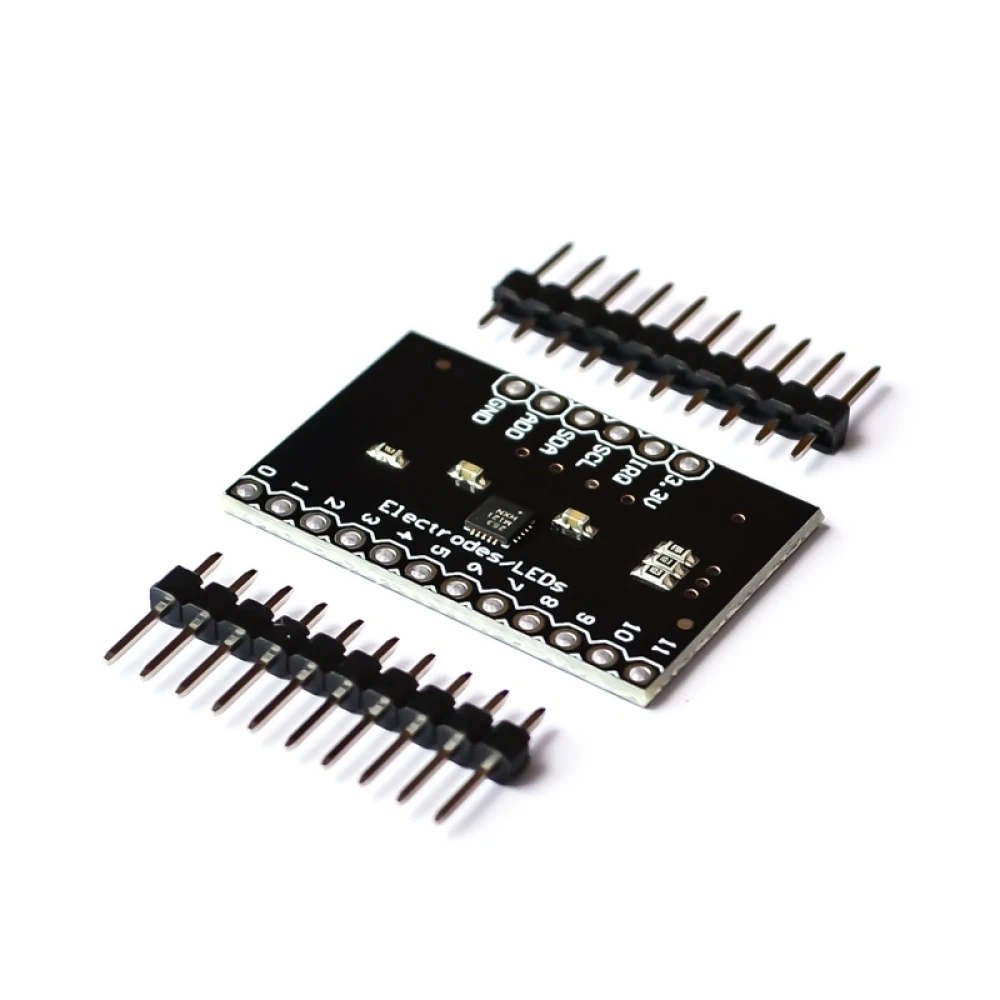

MPR121 Breakout V12 kapacitiv pekmodul för Arduino med I2C

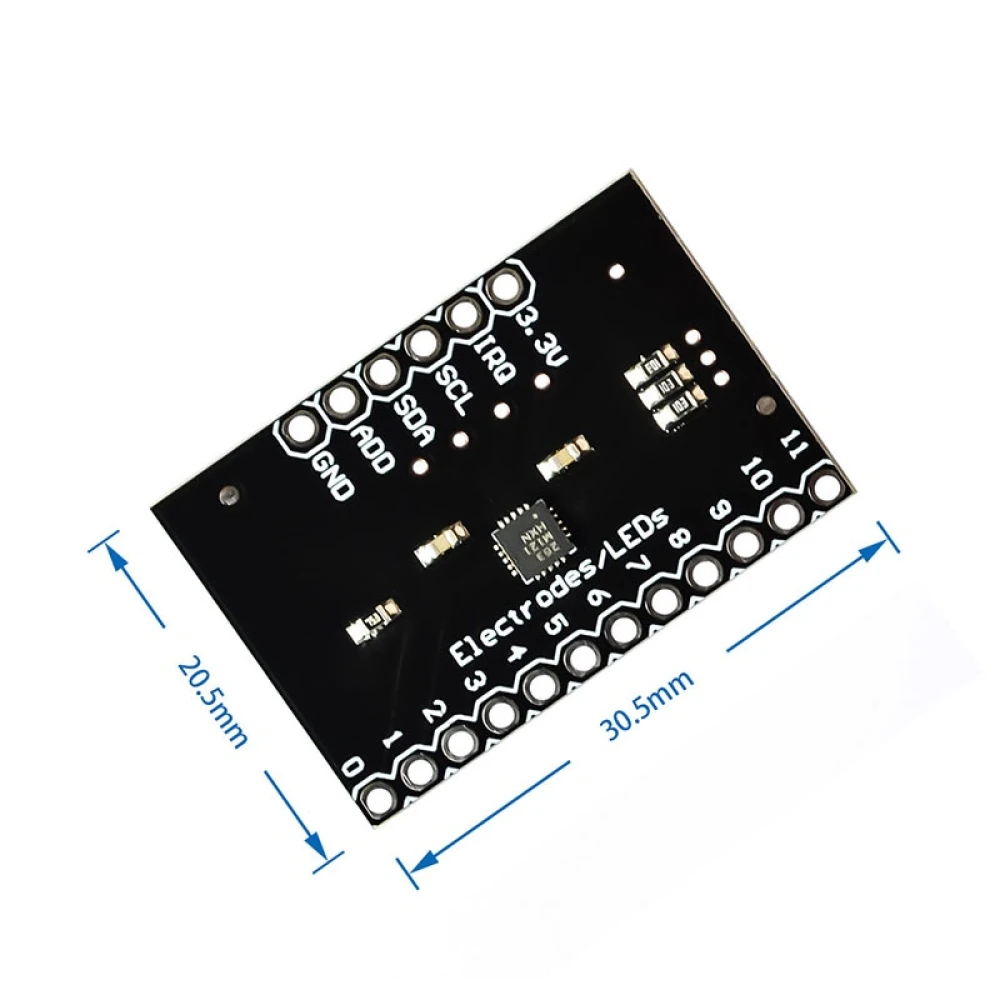

Vista frontal del MPR121 Breakout V12 módulo sensor táctil capacitivo

Detalle de conexiones y pines del MPR121 Breakout V12 para Arduino

MPR121 Breakout V12 kapacitiv pekmodul för Arduino med I2C

Name: MPR121 Breakout V12 kapacitiv pekmodul för Arduino med I2C
Brand: satkit
SKU: 1c080503
Price: 29.53 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

29,53kr

Moms ingår (Exkl. moms: 23,63 kr)

Begränsat lager

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

Översikt:

MPR121 Breakout V12 är en modul utformad för att styra kapacitiva peksensorer via ett I2C-gränssnitt, särskilt kompatibel med Arduino-plattformar. Modulen möjliggör pekdetektering av upp till tolv individuella elektroder och en trettonde simulerad elektrod, vilket ger en mångsidig lösning för projekt med pekinteraktion.

Viktiga egenskaper och specifikationer:

Kapacitiv peksensorstyrning med I2C-gränssnitt.
Kan styra upp till 12 individuella elektroder och en extra simulerad elektrod.
Inkluderar 8 LED-drivpinnar som kan användas för att styra LEDs när de inte är konfigurerade som elektroder.

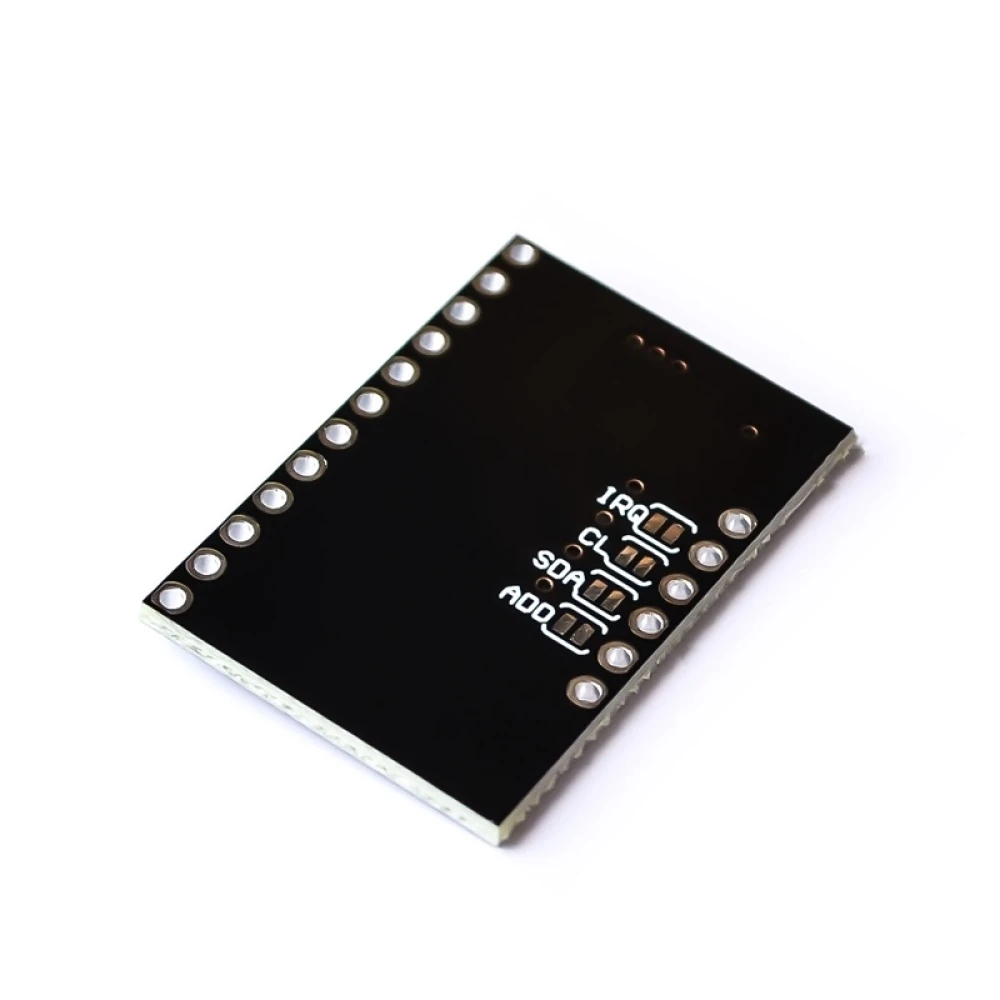

Fyra byglar på undersidan av kortet för konfiguration av I2C-adress (standardadress 0x5A) och 10k pull-up-motstånd på SDA, SCL och avbrottspinnen.
Driftspänning mellan 2.5 och 3.6 VDC; ingen reglering på kortet.
VREG-pinnen är ansluten till jord via en 0.1uF-kondensator, vilket begränsar lågspänningsläget utan modifieringar.

Typiska användningsområden:

Användning i Arduino-projekt som kräver exakt och känslig pekdetektering.
Skapande av anpassade kapacitiva pekknappsatser.
Styrning av enheter med pekgester eller kapacitiva ingångar.
Integration i interaktiva system och automationslösningar som behöver beröringsfria ingångar utan mekanisk kontakt.

Kompatibilitet:

Denna modul är kompatibel med Arduino-kort som stöder I2C-kommunikation och driftspänningar mellan 2.5 och 3.6 VDC. Det är viktigt att kontrollera att matning och anslutningar är korrekt konfigurerade för att undvika skador på enheten.

Styr upp till 12 individuella pekelektroder och en simulerad elektrod.
I2C-gränssnitt för effektiv kommunikation med Arduino.
Åtta pinnar för LED-drivning, konfigurerbara efter behov.
Fyra byglar för att justera I2C-adress och pull-up-motstånd.
Driftspänning mellan 2.5 och 3.6 VDC, utan inbyggd reglering.
Perfekt för pekdetektering och kapacitiva tangentbord.

Kundfrågor & svar

Vilka material, mått och vikt har MPR121 Breakout V12, och vad följer med i lådan?

Kortet är tillverkat av standard FR4-PCB med SMD-komponenter. De ungefärliga måtten är 29 mm x 21 mm x 2 mm och vikten är under 5 g. Paketet innehåller normalt endast det förlödade PCB:t; kontakter och kablar ingår vanligtvis inte.

Vilka begränsningar finns i miljöer med hög luftfuktighet eller elektromagnetiska störningar?

MPR121:s prestanda kan påverkas i fuktiga miljöer eller vid starkt elektromagnetiskt brus, eftersom den omgivande kapacitansen kan ändra känsligheten och orsaka falska positiva eller fel i detekteringen. En lämplig PCB-design och fysisk isolering rekommenderas för att förbättra tillförlitligheten i dessa sammanhang.

Vilket rekommenderat förfarande finns för att lösa vanliga I2C-kommunikationsfel med denna sensor?

Kontrollera att SDA- och SCL-pinnarna har aktiverade 10 kΩ pull-up-motstånd eller anslut externa vid behov. Se till att I2C-adressen (standard 0x5A) inte kolliderar med andra enheter och att driftspänningen är 3.3 V. Om problemet kvarstår, kontrollera ledningsbanornas integritet och jorda oanvända elektroder korrekt.

Vad är MPR121 Breakout V12?

Det är en kontrollmodul för kapacitiv peksensor som använder ett I2C-gränssnitt för att hantera upp till 12 pekelektroder och en simulerad elektrod, kompatibel med Arduino.

Vilken matningsspänning passar för den här modulen?

Modulen ska matas med en spänning mellan 2.5 och 3.6 VDC, eftersom den inte har någon inbyggd reglering på kortet.

Kan jag ändra modulens I2C-adress?

Ja, standardadressen för I2C är 0x5A, men den kan ändras genom att öppna och justera byglarna på kortet som kopplar ADD-pinnen.

Vad används LED-drivpinnarna till?

De åtta pinnarna kan styra LEDs när de inte är konfigurerade som pekelektroder, vilket möjliggör visuella indikatorer i projektet.

Är den kompatibel med alla Arduino-kort?

Den är kompatibel med Arduino-kort som stöder I2C-kommunikation och som arbetar inom det angivna spänningsområdet.
