OBD2 hona förlängningskabel 1m för noggrann fordonsdiagnos

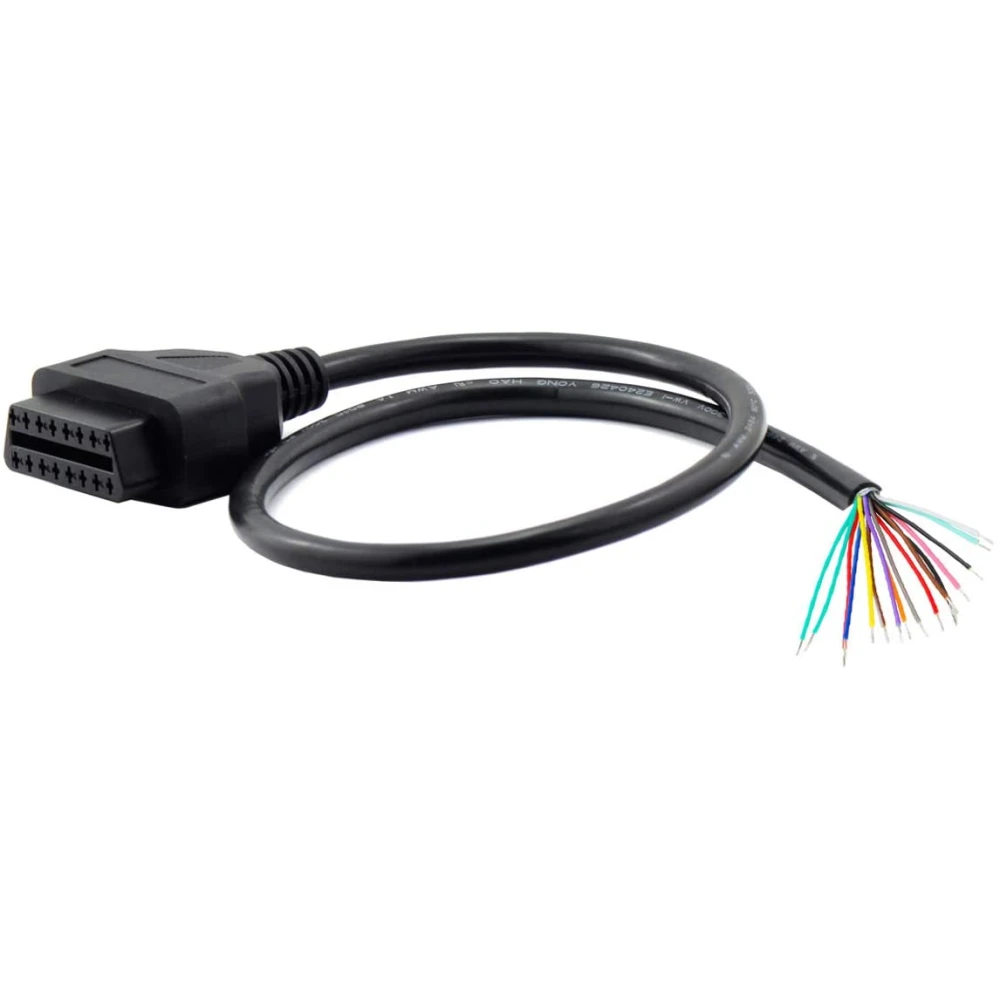

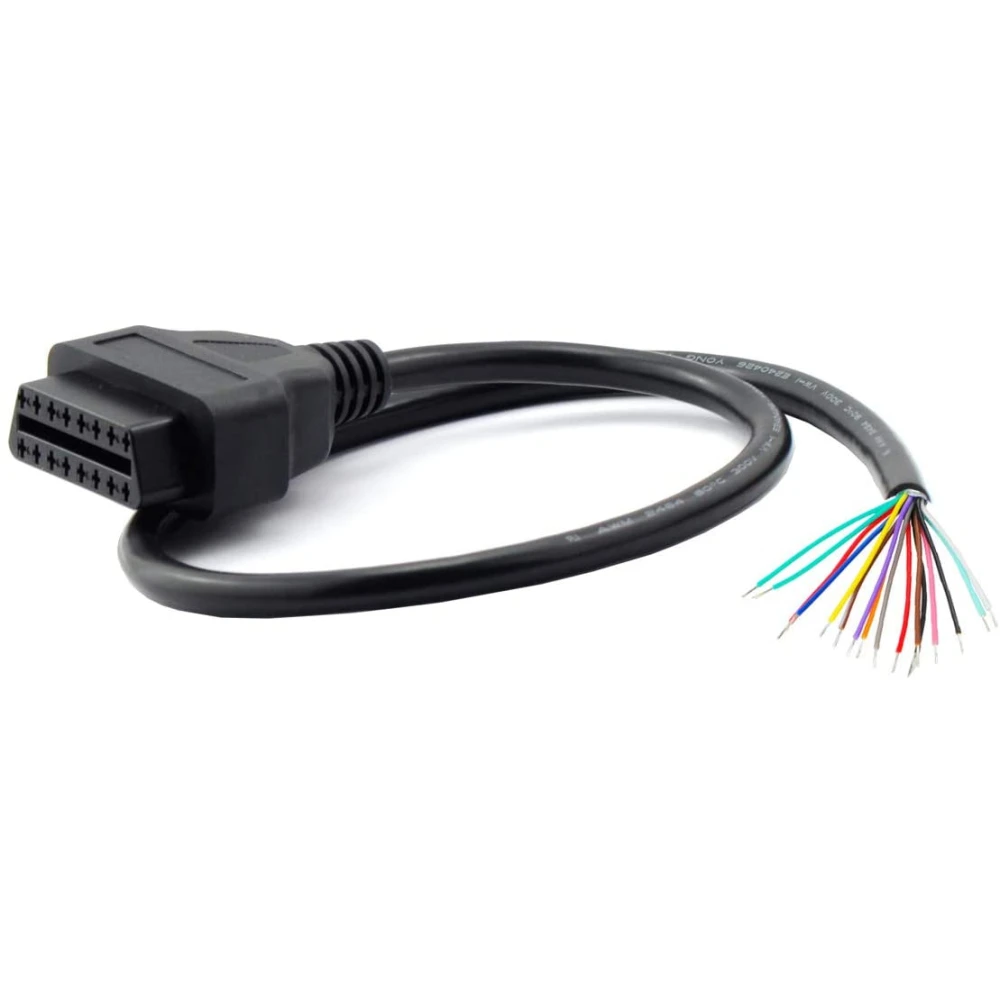

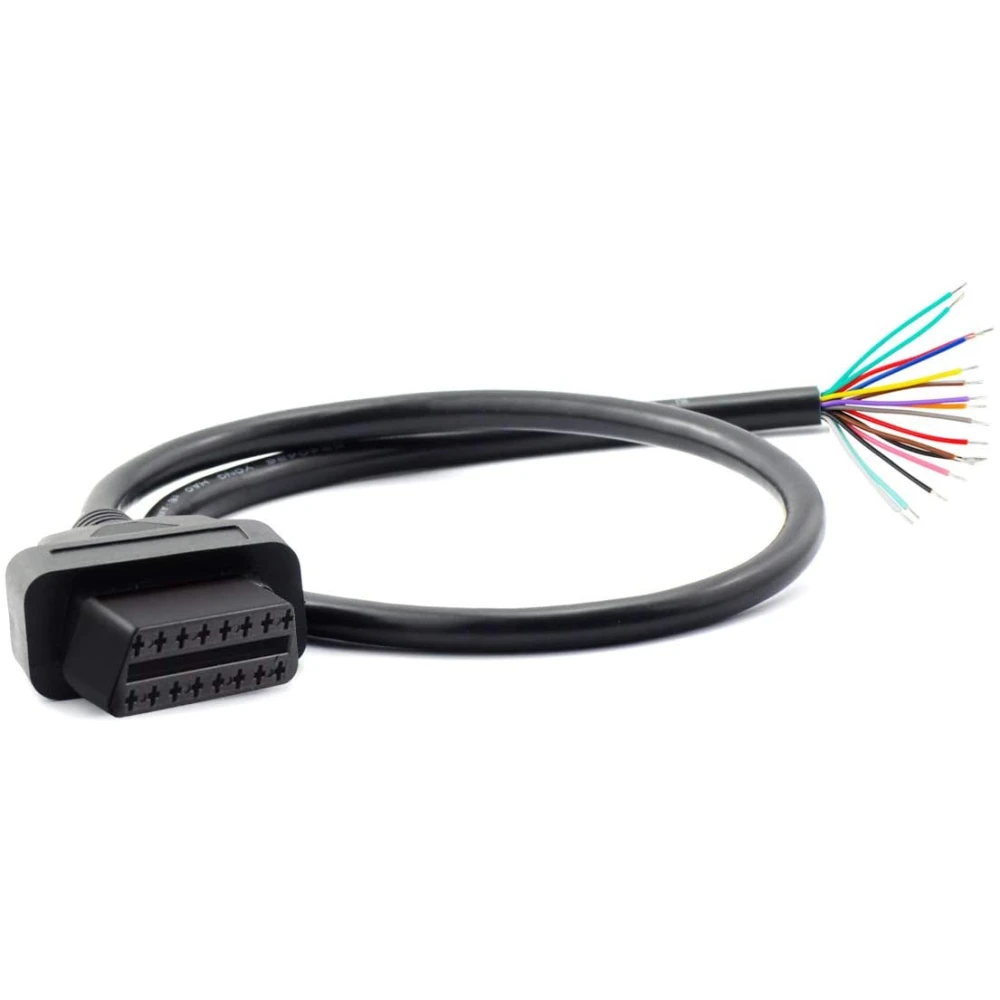

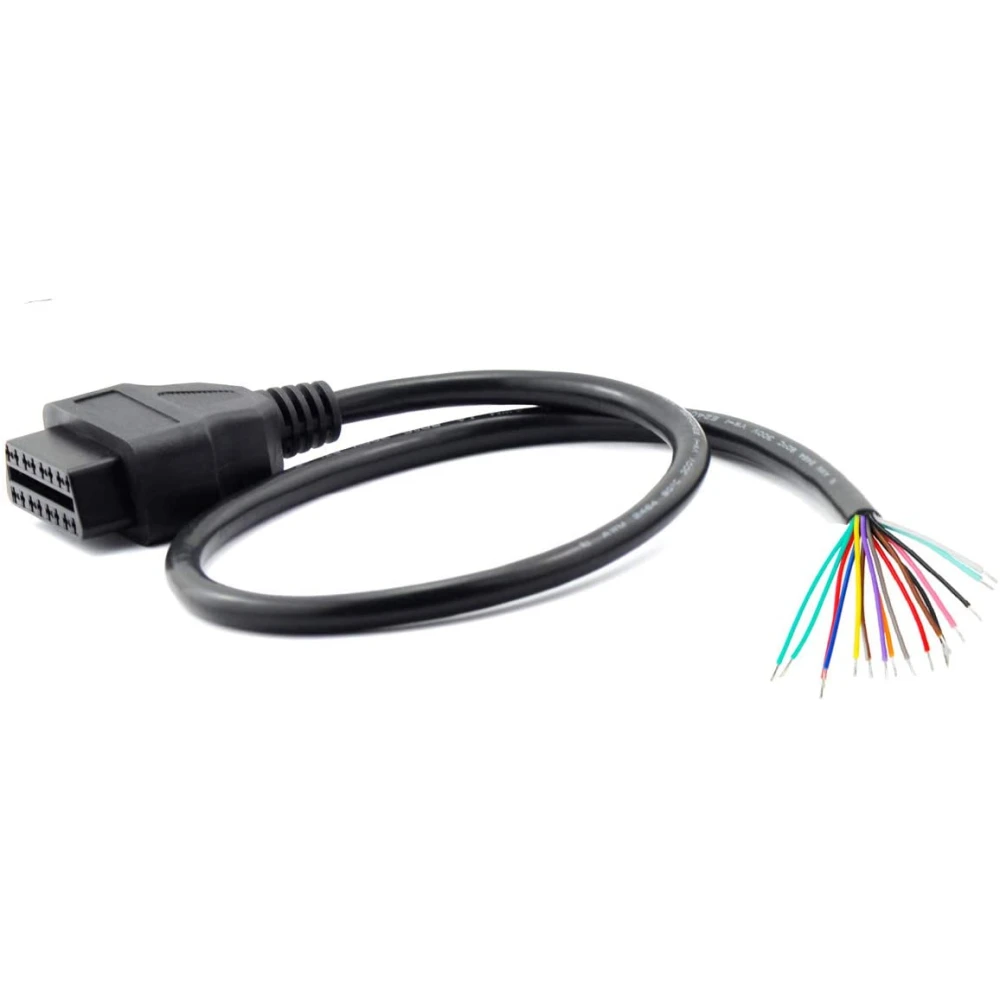

OBD2 Hona Förlängningskabel 1m är en förlängningskabel som är utformad för att underlätta anslutningen mellan ett fordons OBDII-port och fordonsdiagnostiska enheter. Tillverkad av satkit, har denna 1 meter långa kabel en 16-polig honkontakt som uppfyller J1962-standarden, vilket garanterar kompatibilitet med de flesta moderna fordon som använder detta protokoll.

Huvudegenskaper:

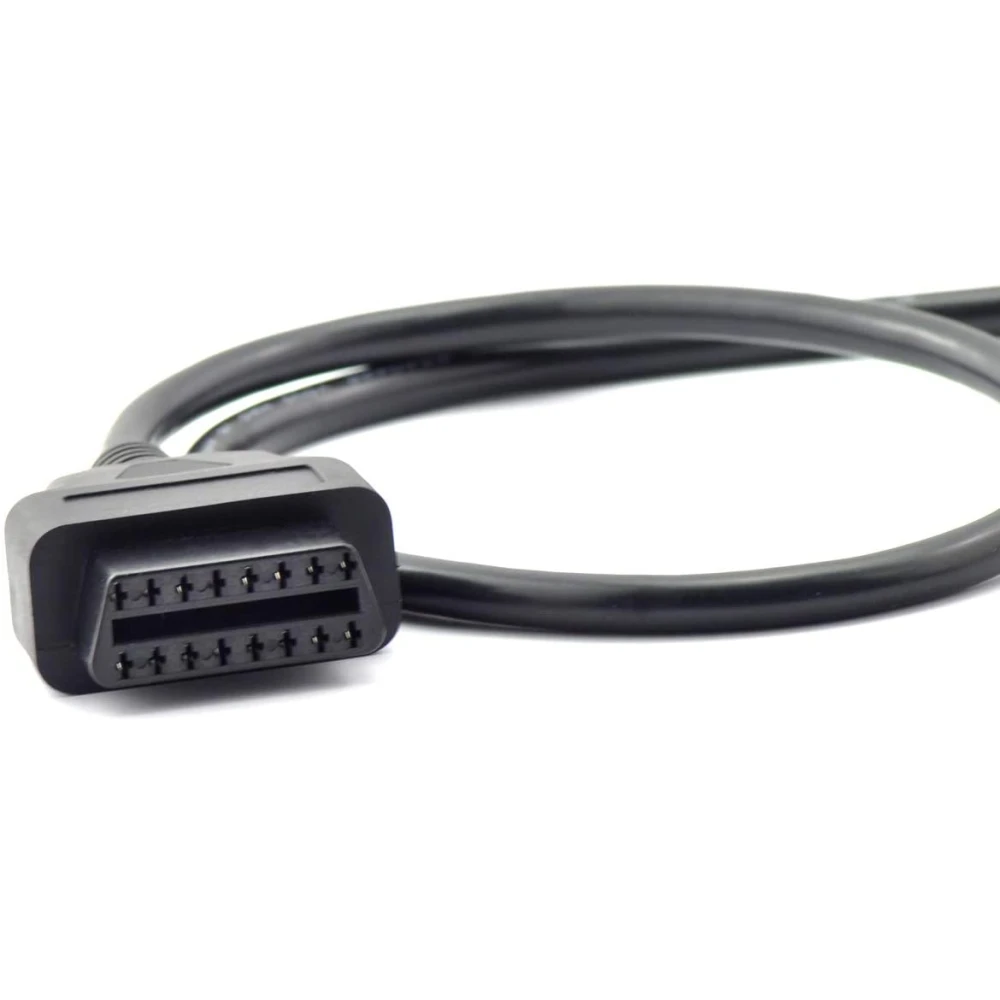

• 16-polig OBDII J1962 honkontakt: Kompatibel med standardiserade OBDII-portar och gör det möjligt att ansluta diagnosenheter eller genomföra fordonsrelaterade DIY-projekt.
• 1 meter förlängningskabel: Ger större flexibilitet och bekvämlighet vid anslutning av enheter utan utrymmesbegränsningar.
• Alla pinnar anslutna: Inkluderar anslutning för alla 16 pinnar, vilket ger åtkomst till olika kommunikations- och matningslinjer.
• Detaljerad pinout: Inkluderar pinnar för SAE J1850-linje, CAN High och CAN Low, ISO 9141-2-linjer och positiv batterimatning, bland annat.

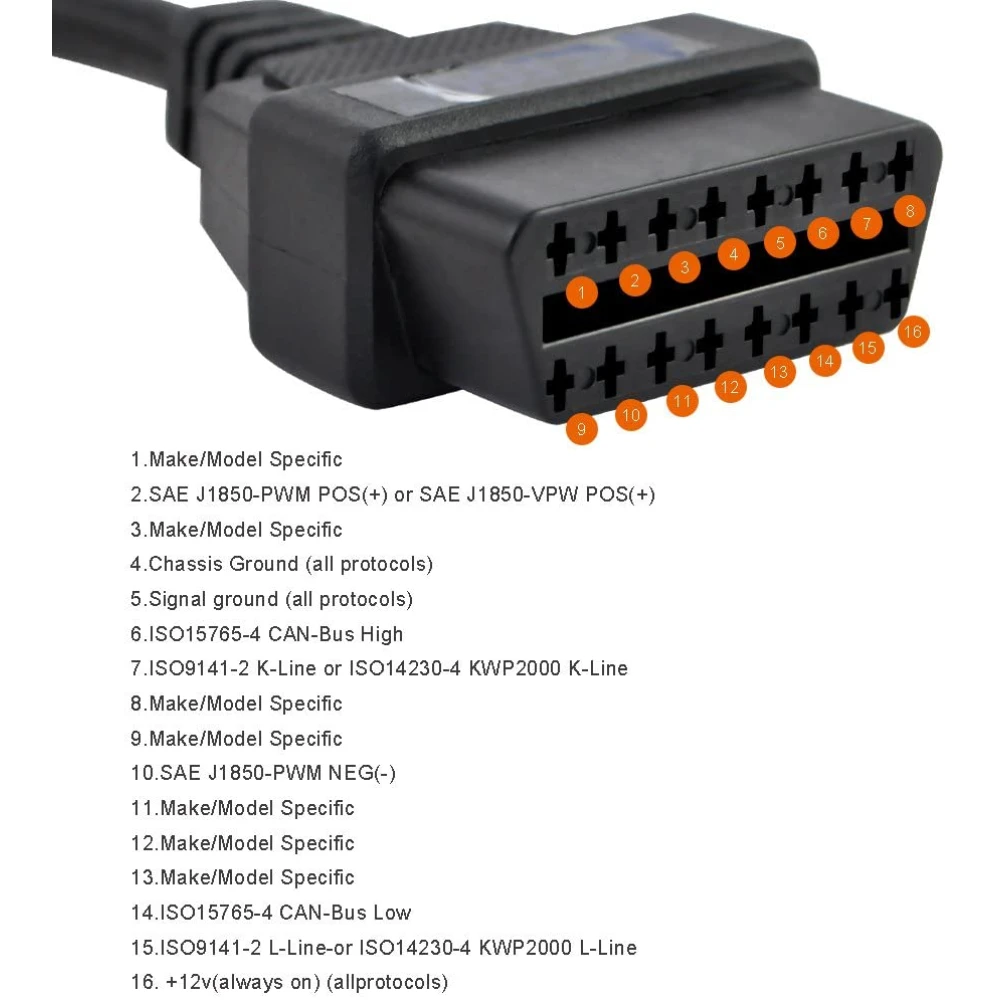

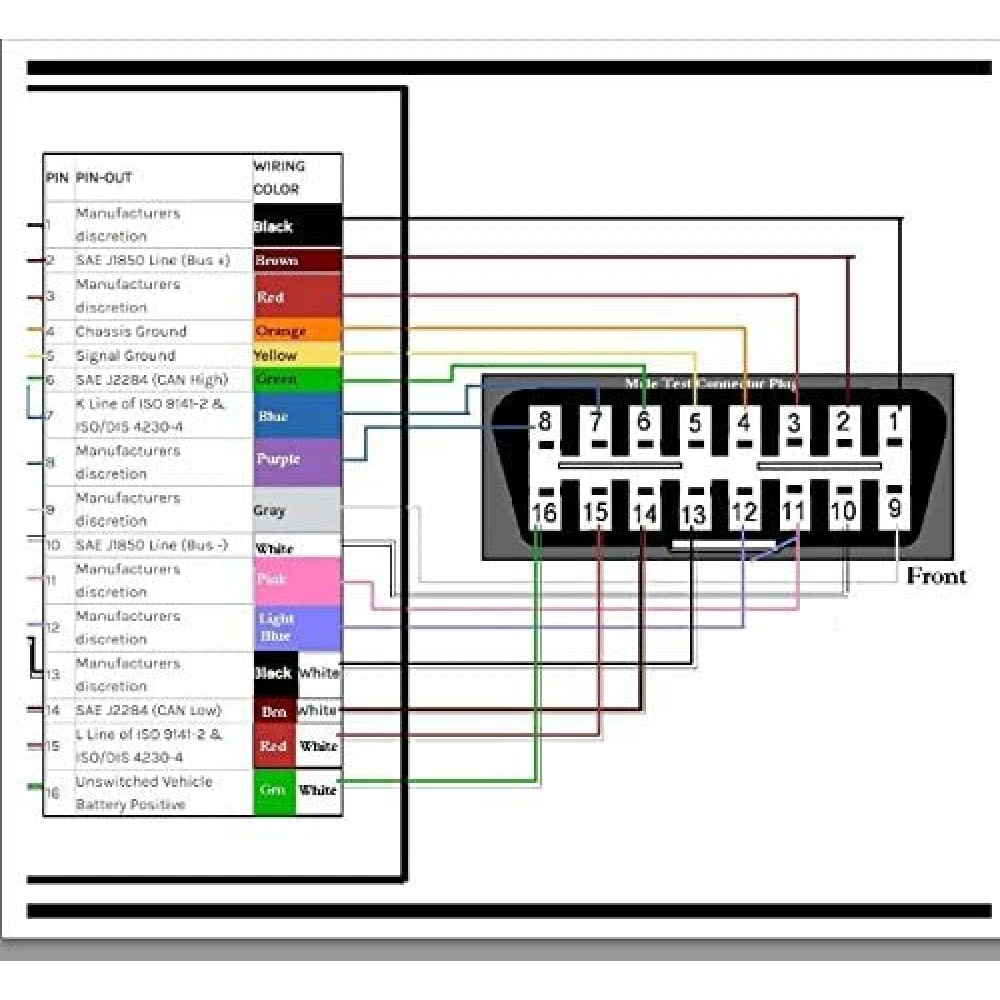

Tekniska specifikationer för OBD2-kontakten:

• PIN 1 - Discretion of manufacturers
• PIN 2 - SAE J1850-linje (Bus +)
• PIN 3 - Discretion of manufacturers
• PIN 4 - Chassijord
• PIN 5 - Signalgjord
• PIN 6 - SAE J2284 (CAN High)
• PIN 7 - K-linje för ISO 9141-2 och ISO/DIS 4230-4
• PIN 8 - Discretion of manufacturers
• PIN 9 - Discretion of manufacturers
• PIN 10 - SAE J1850-linje (Bus -)
• PIN 11 - Discretion of manufacturers
• PIN 12 - Discretion of manufacturers
• PIN 13 - Discretion of manufacturers
• PIN 14 - SAE J2284 (CAN Low)
• PIN 15 - L-linje för ISO 9141-2 och ISO/DIS 4230-4
• PIN 16 - Oväxlad positiv fordonsbatteri

Kabelfärger enligt pinout:

• 1 - Röd
• 2 - Vit
• 3 - Orange
• 4 - Blå
• 5 - Grön
• 6 - Gul
• 7 - Brun
• 8 - Lila
• 9 - Röd/Svart
• 10 - Vit/Svart
• 11 - Orange/Svart
• 12 - Blå/Svart
• 15 - Brun/Svart
• 16 - Lila/Svart

Typiska användningsområden:

• Förlänga räckvidden för OBDII-porten för att underlätta diagnos med skannrar eller kodläsare.
• Fordonsrelaterade DIY-projekt som kräver åtkomst till fordonets signaler.
• Reparation och underhåll i verkstäder som behöver flexibilitet för att ansluta diagnosverktyg.

Kompatibilitet: Kompatibel med fordon som har en standardiserad 16-polig OBDII-port enligt J1962-standarden. Rekommenderas inte för fordon utan denna standard.

Denna förlängningskabel är ett viktigt tillbehör för både proffs och entusiaster som söker en pålitlig och hållbar anslutning för fordonsdiagnostik. Med satkits kvalitetsgaranti säkerställer den en stabil och säker anslutning för dina diagnosverktyg.

• 16-polig OBDII J1962 honkontakt kompatibel med standardfordon
• 1 meter förlängningskabel för ökad flexibilitet och bekvämlighet
• Alla 16 pinnar anslutna för full åtkomst till signaler och matning
• Detaljerad pinout för olika kommunikationsprotokoll
• Idealisk för diagnos, reparation och fordonsrelaterade DIY-projekt
