PCB skyddskort 3S 60A för litiumbatteri förbättrad version
Varumärke: satkit
42,19kr
Moms ingår (Exkl. moms: 33,75 kr)
I lager - Skickas omedelbart
Standardleverans
Mån, Maj 4 - Ons, Maj 6
Expressleverans
Tor, Apr 30 - Fre, Maj 1
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter

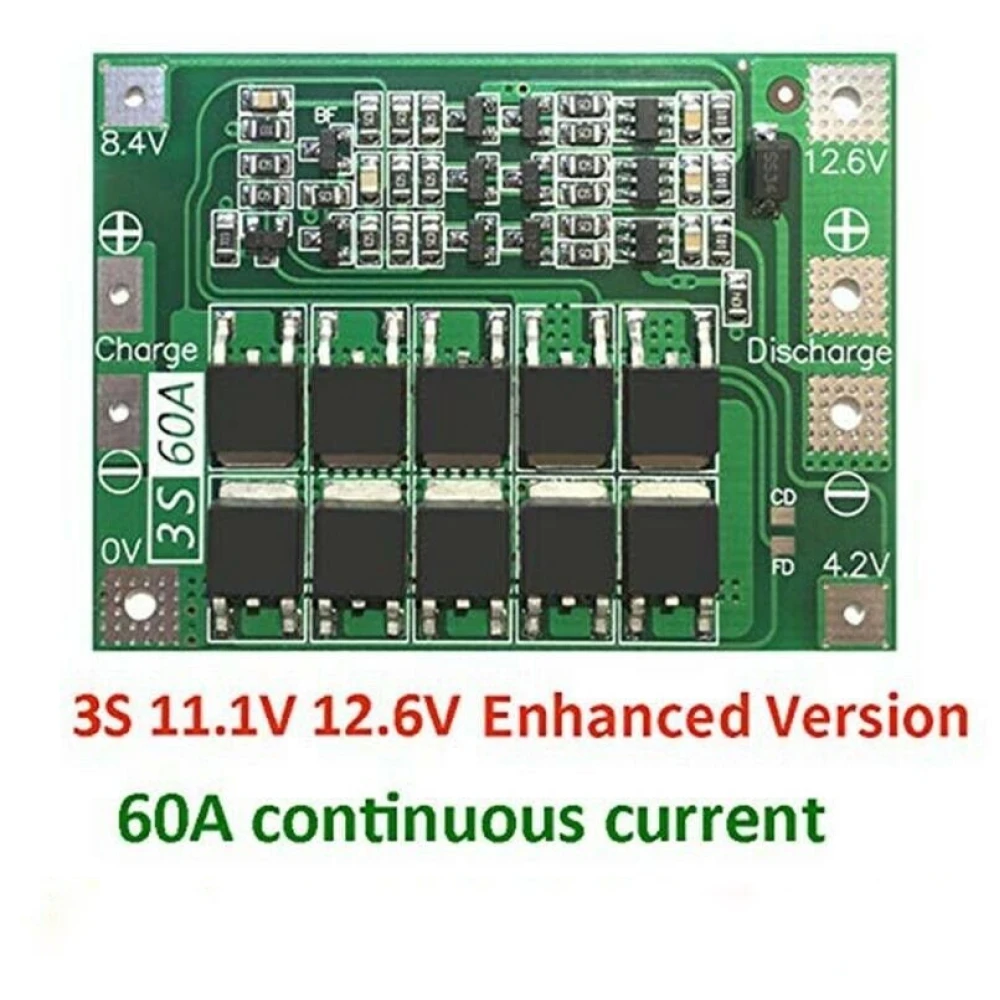

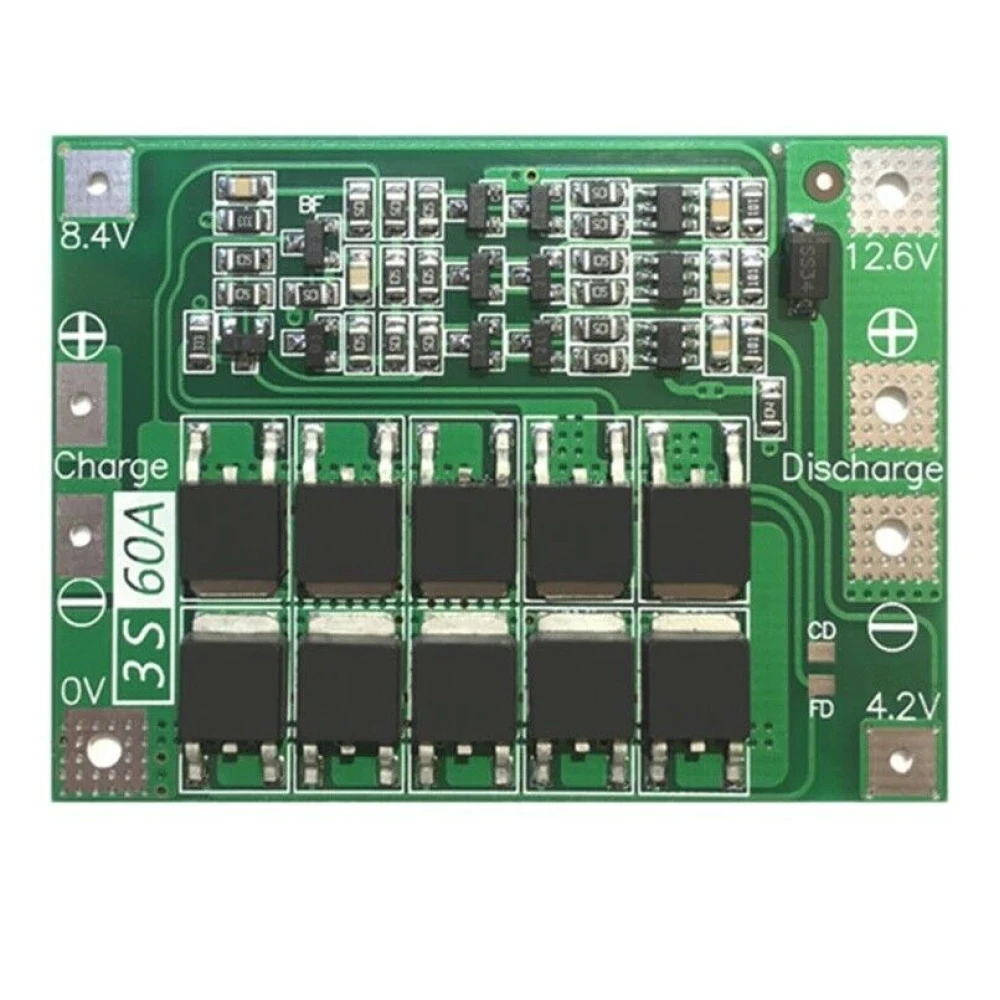

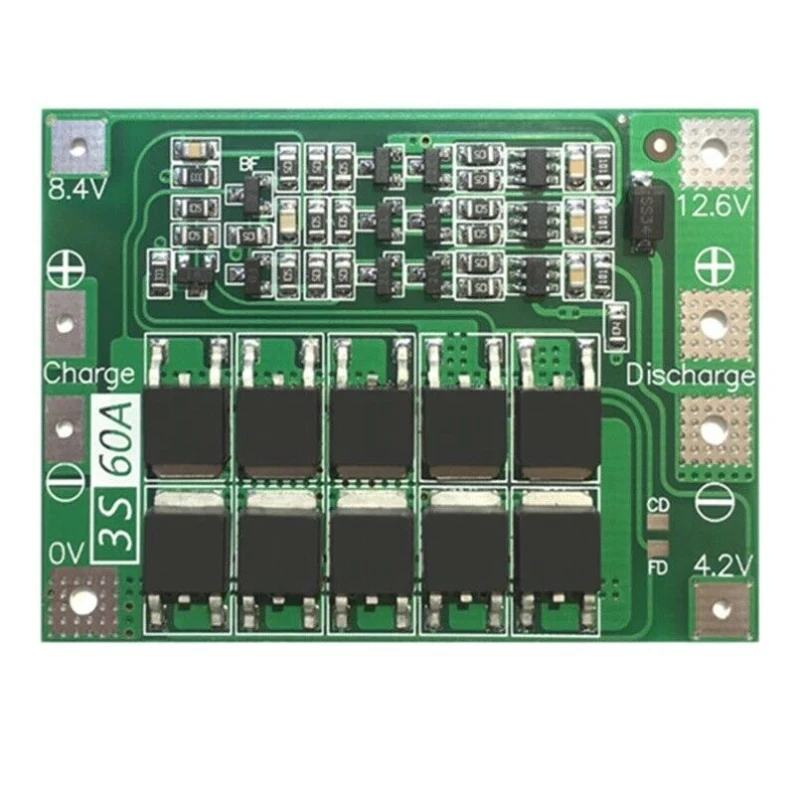

PCB skyddskort 3S 60A för litiumbatteri - Förbättrad version
Detta PCB-skyddskort är särskilt utformat för litiumbatterier konfigurerade i 3S och erbjuder en maximal kontinuerlig urladdningsström på 60A. Det är idealiskt för att skydda litiumbatterier av typen 18650, 26650 och litium-polymerbatterier, och säkerställer säker och effektiv drift.
Huvudegenskaper
- Nominell spänning: 3,7V per cell med maximal laddspänning på 4,2V.
- Total laddspänning: Mellan 12,6V och 13,6V för de 3 cellerna i serie.
- Kontinuerlig urladdningsström: Upp till 60A, med rekommendation att minska strömmen om kylningen är otillräcklig.
- Material: Högkvalitativ PCB, grön färg.
- Mått: 41 x 55 x 3.4 mm, kompakt för enkel integrering.
Tekniska specifikationer
- Kompatibel med kraftbatterier 15C-20C (minst tre batterier) eller 10C-15C (minst sex batterier) för en lyckad start.

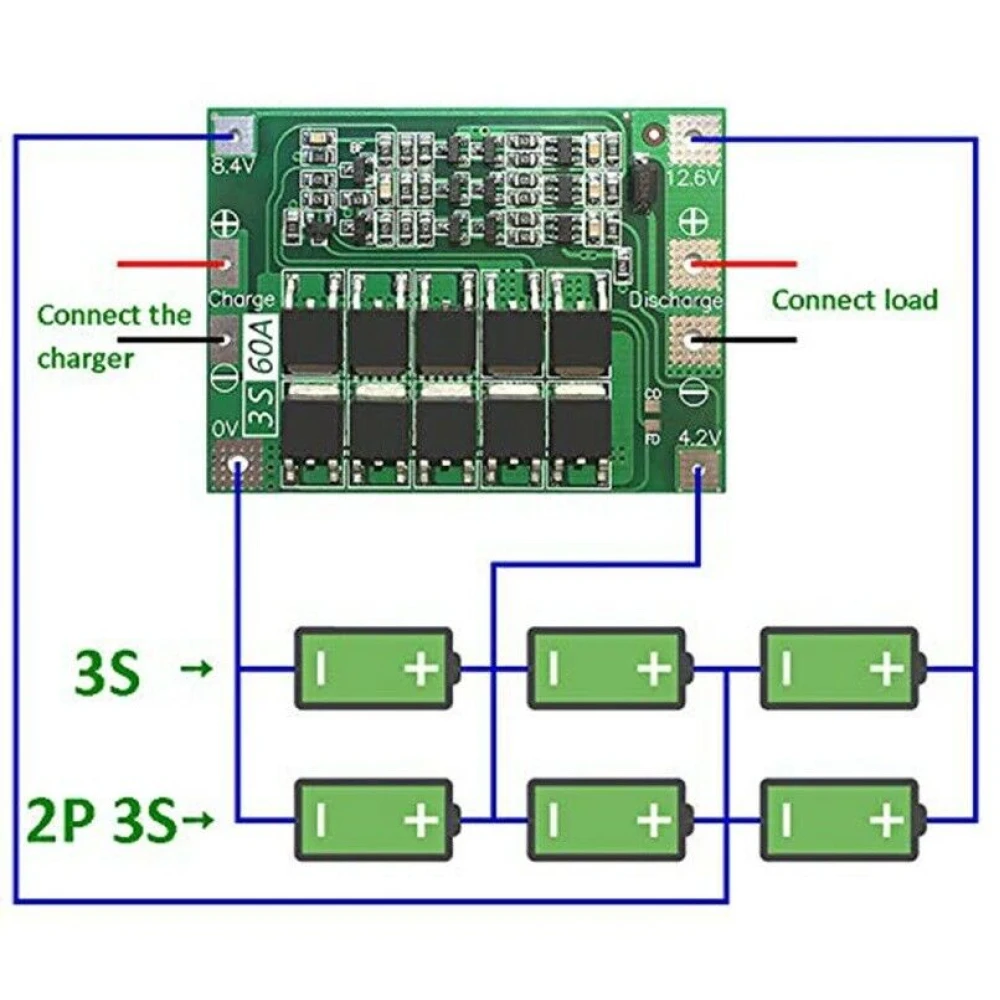

- Följ kopplingsschemat strikt: 0V, 4,2V, 8,4V, 12,6V, 16,8V för att undvika kortslutning.
- Det rekommenderas att ansluta en icke-polär kondensator (10uF-100uF, spänning över 25V) mellan motorns positiva och negativa terminaler för att förhindra omvända spikar under laddning.
- För konfigurationer med fyra batterigrupper i serie, se till att spänningen i varje grupp är lika; om inte, ladda varje batteri separat innan de används i serie.
Typiska användningsområden
Detta kort är idealiskt för att skydda litiumbatterier i högströmsapplikationer som elfordon, elverktyg, energilagringssystem och andra enheter som kräver ett tillförlitligt skydd för 3S-batterier.
Kompatibilitet
Kompatibelt med litiumbatterier av typen 18650, 26650 och litium-polymerbatterier konfigurerade i 3S (tre celler i serie). Det är inte kompatibelt med andra konfigurationer än 3S.
Förpackningens innehåll
- 1 x PCB skyddskort 3S 60A förbättrad version för litiumbatteri.
- Förbättrad version för skydd av 3S-litiumbatterier
- Maximal kontinuerlig urladdningsström på 60A
- Kompatibel med 18650-, 26650- och litium-polymerbatterier
- Nominell spänning 3,7V per cell, total laddning 12,6V - 13,6V
- Kompakta mått 41x55x3.4mm för enkel integrering
Kundfrågor & svar
Vilka är måtten och vikten för kortet och vad ingår exakt i lådan?
Kortet mäter 41 mm x 55 mm x 3,4 mm. Den typiska vikten ligger mellan 8 och 12 g beroende på tillverkare. Lådan innehåller en enda enhet av PCB 3S 60A förbättrad version, utan kablar eller extra tillbehör.
Är det nödvändigt med några särskilda krav för att installera eller löda kortet till ett 3S-batteripack?
Ja, terminalerna måste lödas enligt kopplingsschemat: 0V, 4,2V, 8,4V och 12,6V, och oavsiktliga kortslutningar måste undvikas. För optimal start rekommenderas batterier med minst 15C–20C (tre enheter) eller 10C–15C (sex enheter i parallell). En opolär kondensator på 25 V/10–100 µF vid utgången kan vara rekommenderad för bakspikar.
Vilken maximal urladdnings- och laddningsström klarar kortet och vilka är dess termiska eller säkerhetsmässiga gränser?
Kortet klarar en maximal kontinuerlig urladdningsström på 60 A för system med tillräcklig kylning. Utan tillräcklig ventilation kan det bli för varmt, så det rekommenderas att inte överskrida 40–45 A kontinuerligt i slutna miljöer. Det säkra driftområdet är 0 till 60 °C. Att överskrida dessa gränser kan aktivera termiskt skydd eller förkorta livslängden.
Vilka batterityper är detta skyddskort kompatibelt med?
Det är kompatibelt med 3S-litiumbatterier, inklusive modellerna 18650, 26650 och litium-polymerbatterier.
Vilken maximal ström klarar kortet?
Kortet klarar en maximal kontinuerlig urladdningsström på 60A, men det rekommenderas att minska den om kylningen är otillräcklig.
Kan jag använda detta kort för batterier med fler än 3 celler i serie?
Nej, detta kort är specifikt utformat för konfigurationer med 3 celler i serie (3S). För fler celler krävs en annan typ av kort.
Vilka försiktighetsåtgärder bör jag ta vid installationen?
Du måste följa rätt kopplingsschema och undvika kortslutning. Dessutom rekommenderas att ansluta en icke-polär kondensator för att undvika omvända spikar under laddning.
Ingår några extra tillbehör?
Förpackningen innehåller endast det förbättrade PCB skyddskortet 3S 60A för litiumbatteri.
