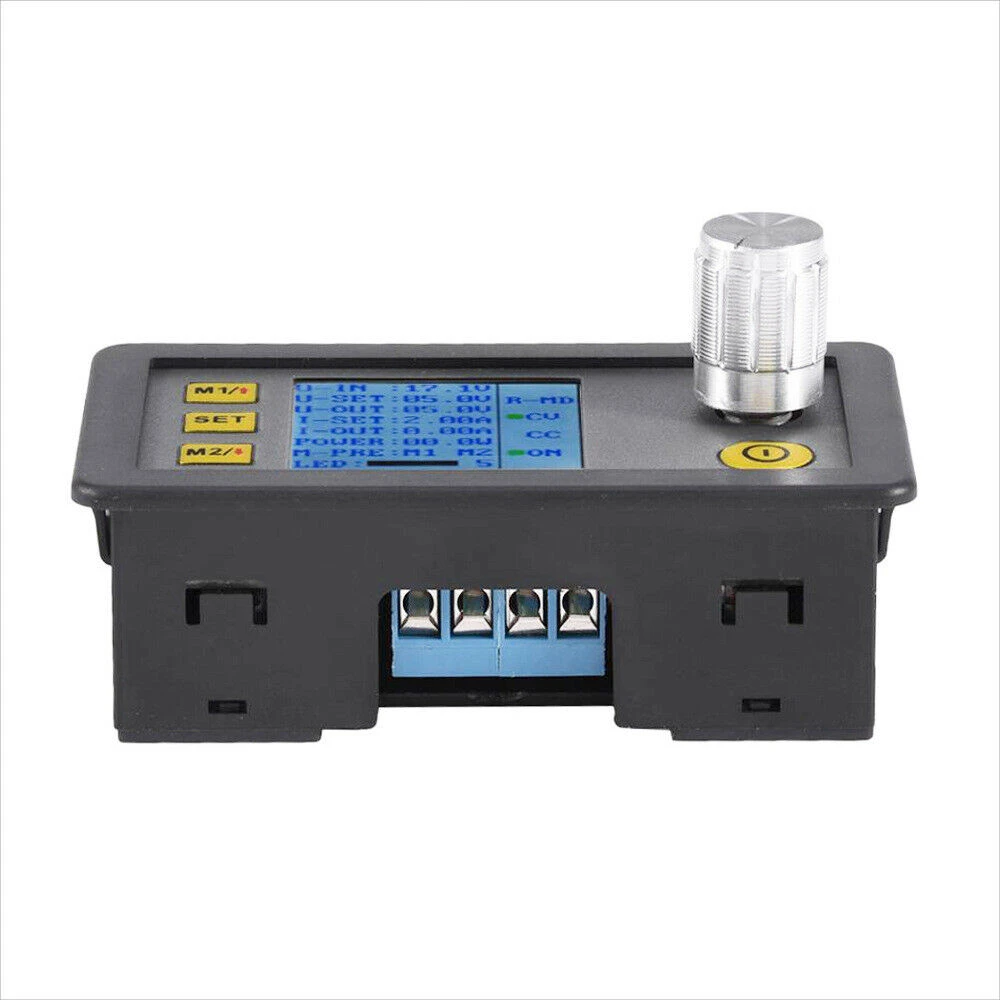

Vista lateral del módulo de alimentación programable DP20V2A

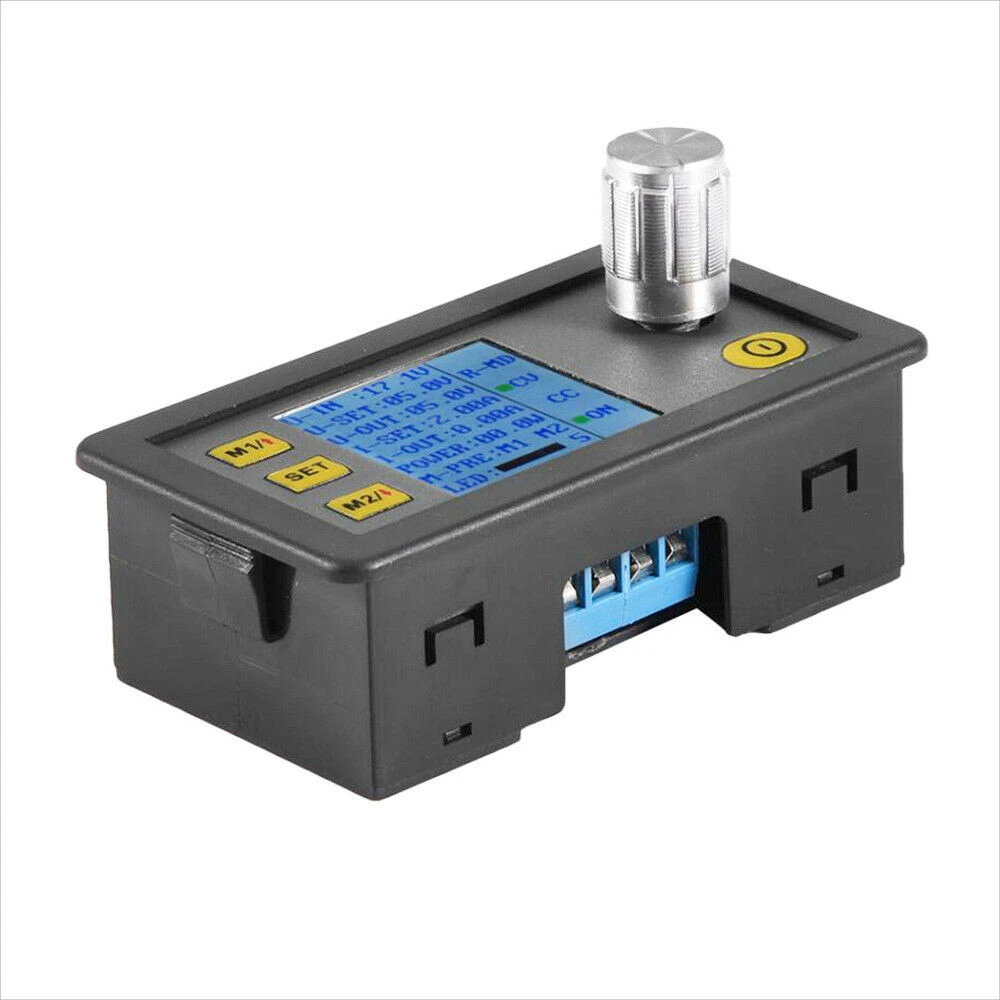

Pantalla LCD del módulo DP20V2A mostrando voltaje y corriente

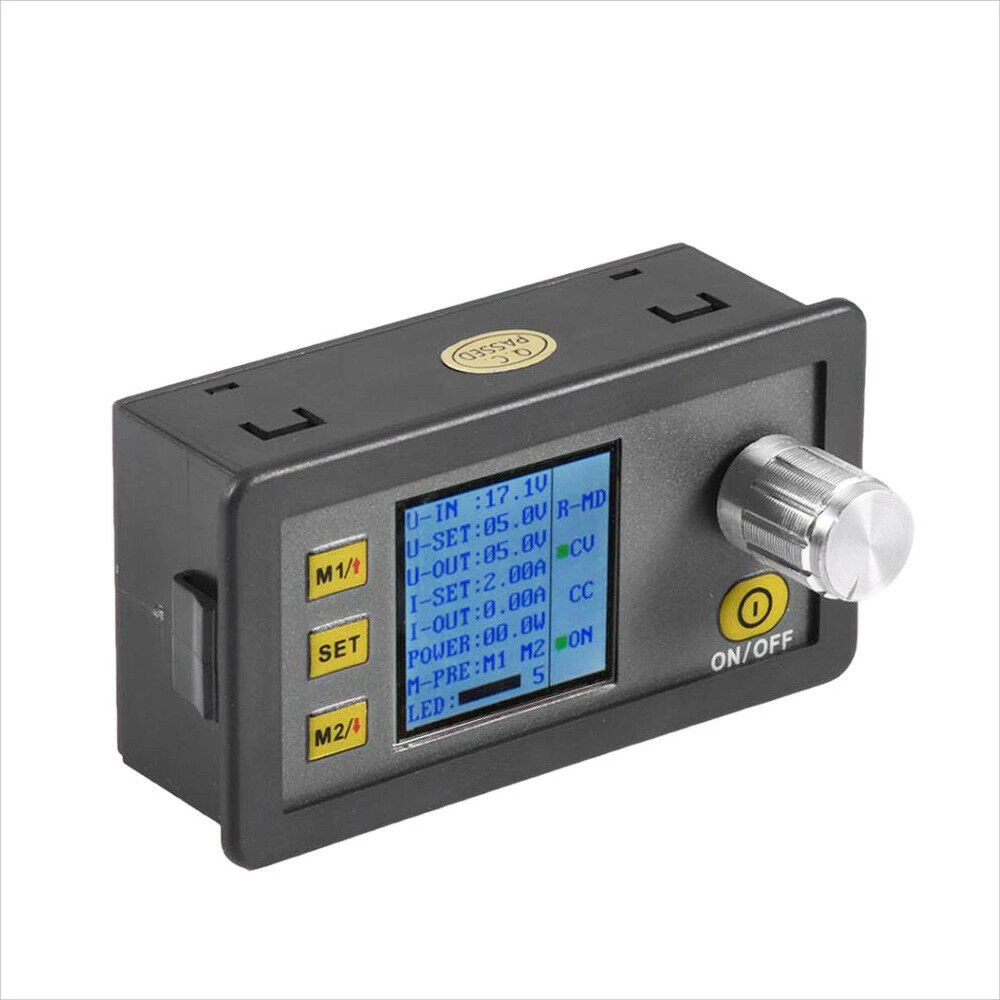

Detalle de botones y potenciómetro del módulo DP20V2A

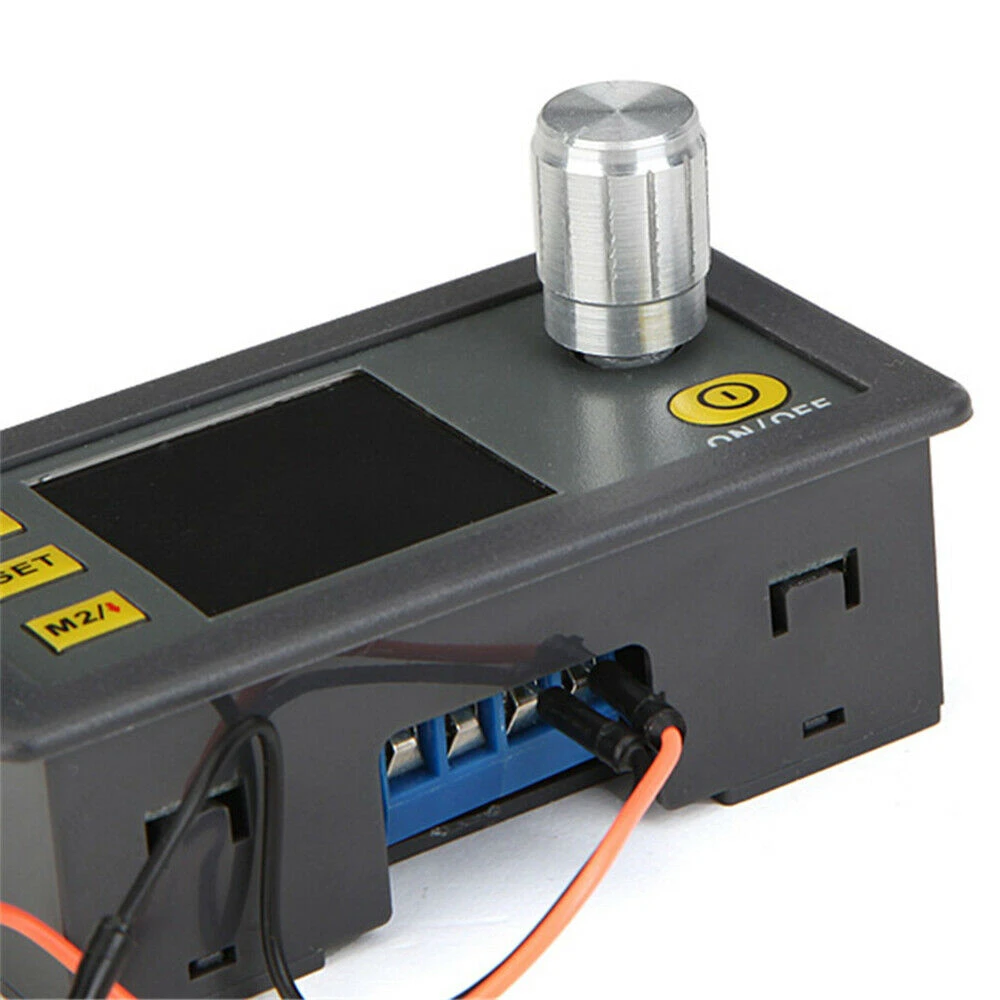

Módulo DP20V2A conectado en un banco de pruebas

Módulo de alimentación DP20V2A en entorno de taller electrónico

Programerbar nätaggregatsmodul DP20V2A med LCD för hög precision

Name: Programerbar nätaggregatsmodul DP20V2A med LCD för hög precision
Brand: satkit
SKU: 1b050602
Price: 205.88 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

Spara 2% Var: 210,94 kr

205,88kr

Moms ingår (Exkl. moms: 164,70 kr)

Begränsat lager

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

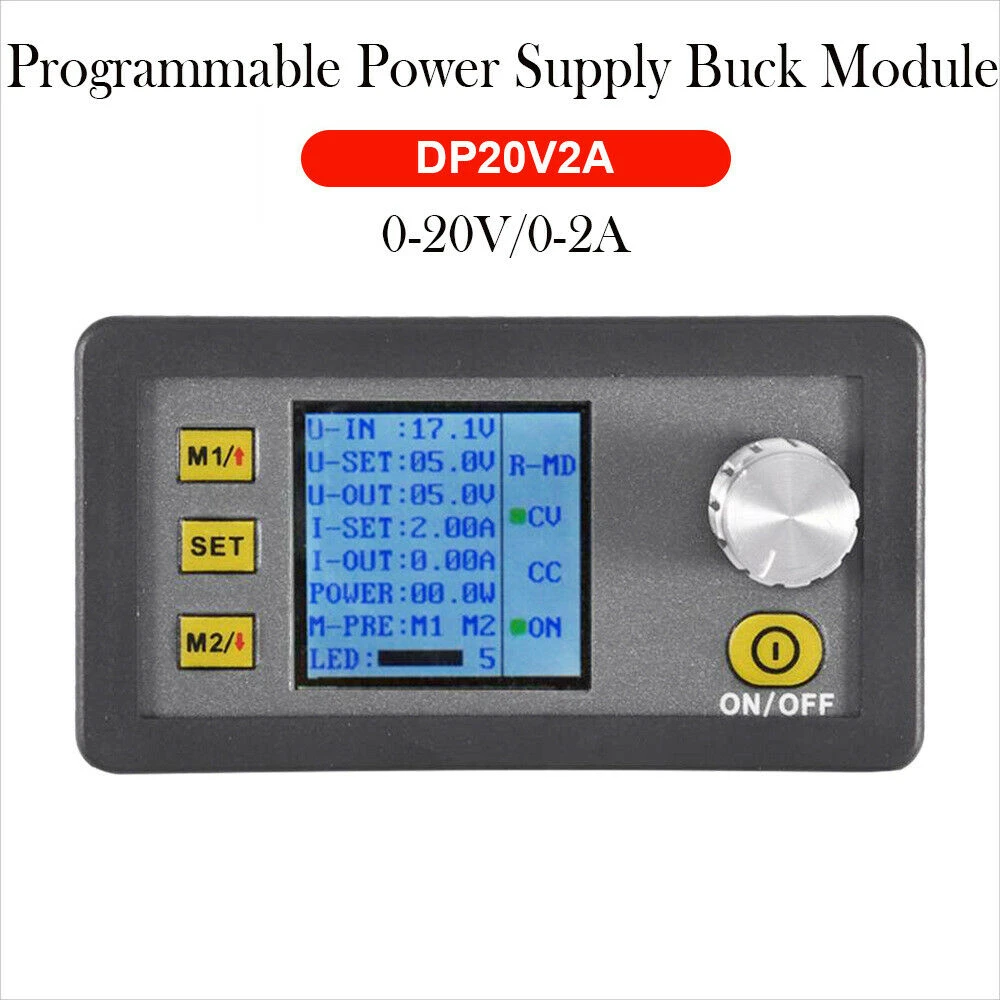

DP20V2A CVCC programerbar nätaggregatsmodul med LCD-skärm

Denna programerbara nätaggregatsmodul DP20V2A CVCC är utformad för att ge exakt och smidig kontroll av spänning och ström i dina elektronikprojekt. Den inbyggda LCD-skärmen visar nyckelparametrar i realtid, såsom förinställd spänning, ingångs- och utgångsspänning, förinställd och utgående ström, effekt och skärmens ljusstyrka.

Huvudfunktioner:

Justerbart utspänningsområde: 0-20.0V med steg om 0.1V.
Justerbart strömområde: 0-2.00A med steg om 0.01A.
Lagring av två spänningsgrupper för snabb åtkomst.
LCD-skärm med digital voltmeter- och amperemeterfunktion.
Detaljerad visning: ingångsspänning (U-IN), förinställd spänning (U-SET), utspänning (U-OUT), förinställd ström (I-SET), utström (I-OUT), effekt, skärmens ljusstyrka och driftlägen.
Ungefärlig rippelfrekvens på 330 KHz och rippel på 50mV.
Kompakta mått: 79 x 43 x 26 mm.

Tekniska specifikationer:

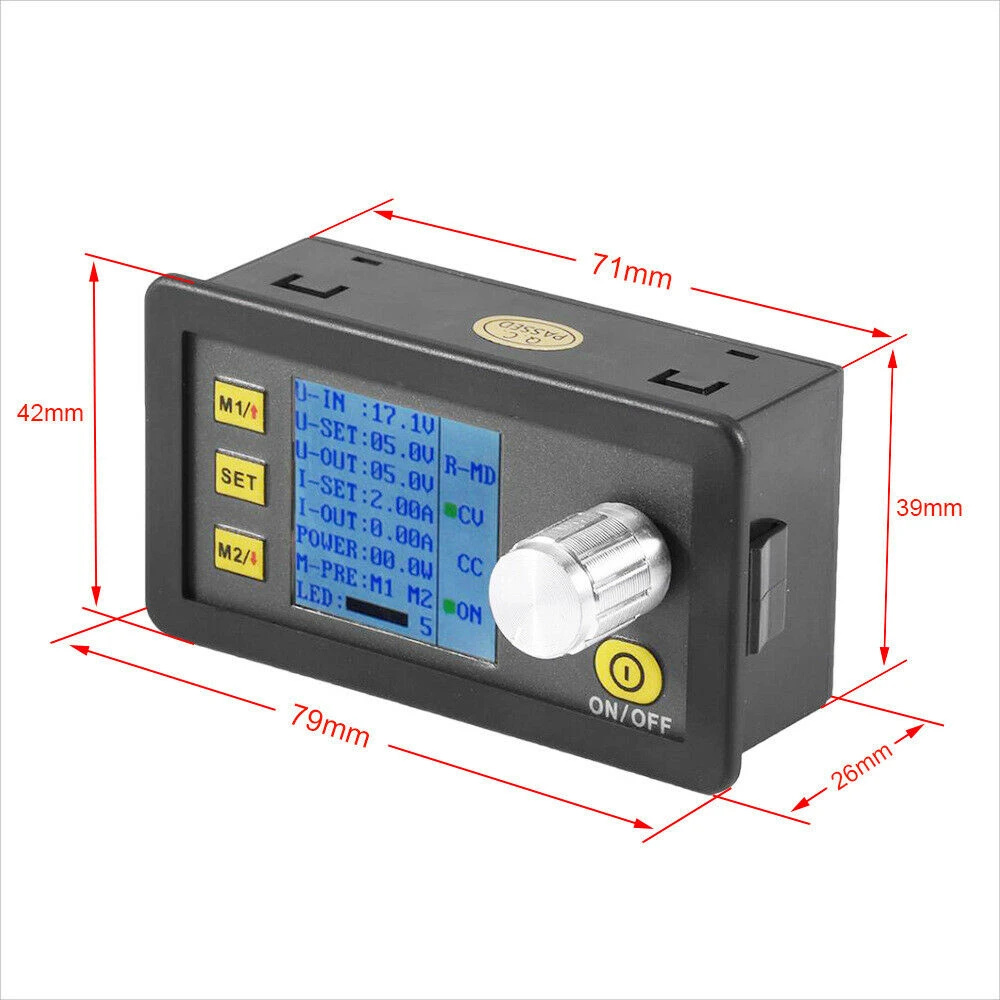

Mått: 79 x 43 x 26 mm (L x W x H).
Öppen storlek: 71 x 39 mm.
Positiv ingång: IN+.
Negativ ingång: IN-.
Positiv utgång: OUT+.
Negativ utgång: OUT-.
Maximal uteffekt: 40W.
Ingångsspänningsområde: 4.5-23V.
Utspänningsområde: 0-20V (step-down-läge kräver ingångsspänning >3V).

Nyckelfunktioner och användning:

SET-knapp för inställning och bekräftelse av funktioner.
m1- och m2-knappar för snabb åtkomst till sparade data.
ON/OFF-kontroll för att aktivera eller avaktivera utspänningen.
Gör det möjligt att spara inställningar för spänning, ström och ljusstyrka för framtida användning.
Perfekt för testning, utveckling och reparation av elektroniska kretsar som kräver reglerad och programmerbar strömförsörjning.

Bruksanvisning:

Inställning av förinställd spänning med SET-knappen och kodad potentiometer.
Inställning av förinställd ström på liknande sätt.
Lagring av inställningar för snabb återhämtning.
Styrning av LCD-skärmens ljusstyrka för att anpassa sig till olika ljusförhållanden.

Försiktighetsåtgärder:

Stäng utgången om den inte används för att undvika skador från hög spänning.
Ingångsspänningen måste vara lägre än 23V för att undvika skador.
Modulen stängs av automatiskt om ingångsspänningen är otillräcklig för att skydda den.
Undvik direkt solljus för att skydda LCD-skärmen.
Se till att ventilationen är tillräcklig vid användning med full kapacitet.
Använd inte för att ladda batterier utan lämpligt skydd.

Innehåller:

1 x DP20V2A CVCC programerbar nätaggregatsmodul med LCD-skärm.

Justerbar utspänning från 0 till 20V med steg om 0.1V
Justerbar utström från 0 till 2A med steg om 0.01A
Inbyggd LCD-skärm med digital voltmeter och amperemeter
Snabb lagring av två grupper förinställda spänningar
Maximal uteffekt på 40W för olika användningsområden
Ingångsspänningsområde 4.5 till 23V med automatiskt skydd
Enkel styrning med SET-, m1-, m2-knappar och kodad potentiometer
Kompakta mått 79 x 43 x 26 mm för enkel integration

Kundfrågor & svar

Vilka fördelar har DP20V2A CVCC-modulen jämfört med en traditionell analog nätaggregat?

DP20V2A CVCC ger exakta digitala inställningar (0,1 V och 0,01 A), snabb lagring av inställningar och samtidig visning av viktiga parametrar på LCD-skärmen, vilket förenklar användningen och minskar felmarginalen jämfört med analoga nätaggregat som kräver manuell justering och inte sparar inställningar.

Vilken spänning och ström måste matningsaggregatet leverera för att modulen ska fungera korrekt?

Ingångsaggregatet måste leverera mellan 4,5 V och 23 V DC, och ingångsspänningen ska vara minst 3 V högre än önskad utspänning, med en strömkapacitet på upp till 2 A för att nå maxeffekten 40 W.

Vilka är de exakta måtten och den ungefärliga vikten på enheten?

Modulen mäter 79 mm i längd, 43 mm i bredd och 26 mm i höjd. Den typiska vikten för denna typ av modul ligger runt 60–80 gram, även om tillverkaren inte anger exakt värde.

Hur installeras och ansluts modulen till en krets?

Anslut modulens ingång (IN+/IN-) till DC-strömkällan och utgången (OUT+/OUT-) till lastkretsen. Det är viktigt att respektera polariteten och säkerställa att ingångsspänningen är kompatibel med utgångskraven, och alltid följa tillverkarens säkerhetsanvisningar.

Vilken nivå av spänningsrippel har modulen och hur påverkar det känsliga laster?

Specifikationen anger en typisk rippel på 50 mV och en switchfrekvens på cirka 330 kHz. Låg rippel är att föredra för känsliga elektroniska laster; denna nivå är acceptabel för de flesta applikationer, men kan vara begränsande i precisionsinstrumentering.

Vilket utspänningsområde har DP20V2A-modulen?

DP20V2A-modulen kan justera utspänningen mellan 0 och 20.0V med steg om 0.1V.

Vilken maximal ström kan modulen leverera?

Den justerbara utströmmen går från 0 till 2.00A, med steg om 0.01A.

Kan jag spara spänningsinställningar för snabb användning?

Ja, modulen har två snabbminnesgrupper för förinställda spänningar som underlättar upprepad användning.

Hur visas parametrarna på modulen?

LCD-skärmen visar ingångsspänning, förinställd och utgående spänning, förinställd och utgående ström, effekt och skärmens ljusstyrka.

Är det säkert att använda modulen för att ladda batterier?

Det rekommenderas inte att använda modulen för att ladda batterier utan skydd, eftersom omvänd spänning kan skada den. Det rekommenderas att lägga till en diod på utgången om denna funktion behövs.
