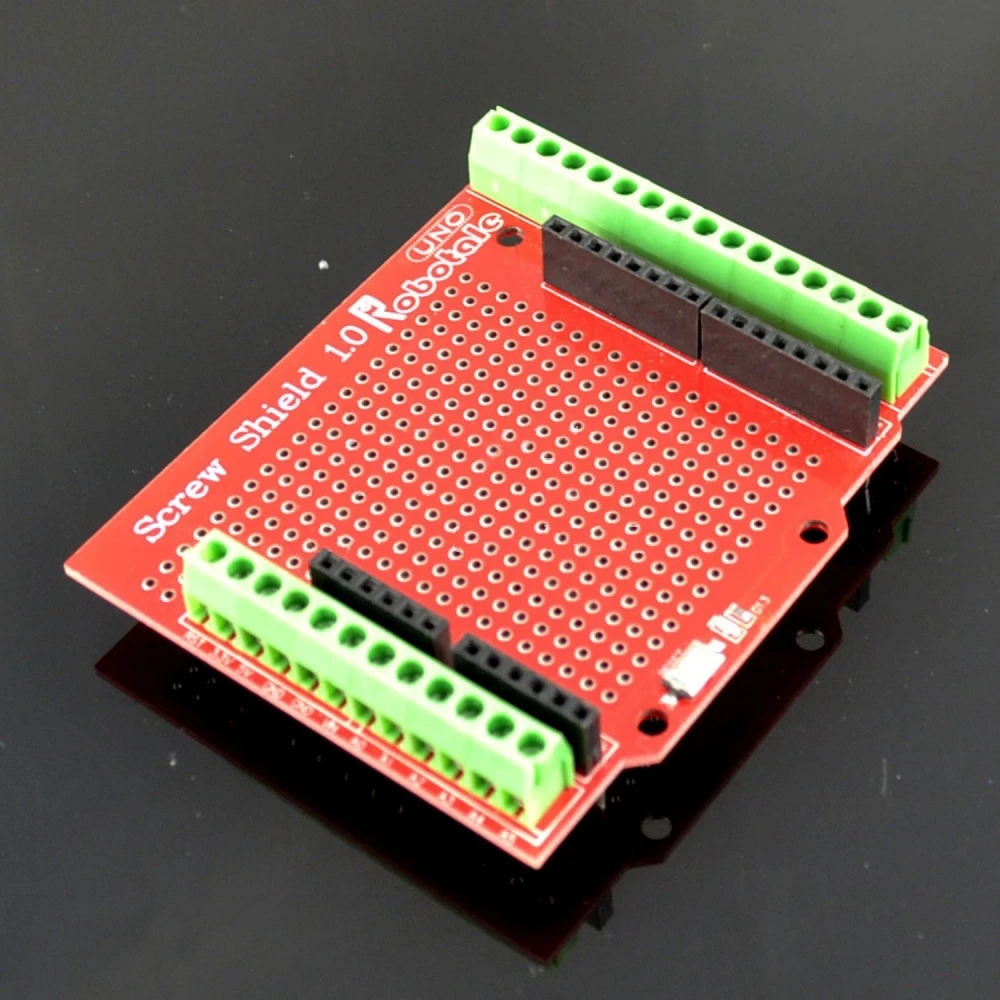

Proto Screw Shield med skruvterminaler för Arduino UNO och MEGA2560
Varumärke: satkit
70,31kr
Moms ingår (Exkl. moms: 56,25 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 67,50 kr | -4% |
| 10+ | 63,98 kr | -9% |
| 20+ | 56,25 kr | -20% |
I lager - Skickas omedelbart
Standardleverans
Ons, Apr 29 - Fre, Maj 1
Expressleverans
Mån, Apr 27 - Tis, Apr 28
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter
El Proto Screw Shield es una placa de expansión diseñada para facilitar y asegurar las conexiones eléctricas en proyectos con Arduino UNO y MEGA2560. Gracias a sus terminales con conector de tornillo, permite fijar cables de mayor grosor que los típicos usados en prototipos, lo que lo hace ideal para aplicaciones industriales, automatización y productos acabados.
Características clave:
- Conexión segura con tornillos: Los cables se fijan firmemente mediante tornillos en los zócalos, garantizando una conexión estable y resistente a vibraciones.
- Terminales estándar 3,81 mm: Compatibles con las placas Arduino UNO y MEGA2560, asegurando la máxima compatibilidad.
- Amplia zona de conexiones I/O: Facilita la conexión de múltiples dispositivos y sensores.
- Zona de prototipado de doble cara: Permite montar y soldar componentes directamente en la placa para desarrollar circuitos personalizados.
- Serigrafía clara de pines: Identifica fácilmente cada conexión para evitar errores.
- Pines hembra para apilar otros Shields: Compatible con otros módulos para ampliar funcionalidades.
- Pulsador de reset y LED en pin D13: Funciones integradas para facilitar pruebas y reinicios.
- Agujeros para fijación: Permite asegurar el Shield a la placa Arduino con tornillos para mayor estabilidad.
Usos típicos: Ideal para desarrolladores y profesionales que necesitan una solución robusta para prototipado y montaje en proyectos de electrónica, automatización industrial y productos finales que requieren conexiones seguras y duraderas.
Compatibilidad: Compatible exclusivamente con placas Arduino UNO y MEGA2560, garantizando un ajuste perfecto y funcionalidad completa.
Contenido del paquete:
- 1 unidad de Proto Screw Shield con terminales con conector de tornillo para Arduino UNO y MEGA2560.
- Skruvterminaler för säker och stabil anslutning
- Kompatibel med Arduino UNO och MEGA2560
- Standardterminaler 3,81 mm för maximal kompatibilitet
- Dubbelsidig prototypyta för direkt lödning
- Honkontakter för att stapla andra Shields eller utbyggnader
- Inkluderar resetknapp och LED på pin D13
- Fästhål för skruvmontering på Arduino
- Perfekt för industriella projekt och automation
Kundfrågor & svar
Vilka fördelar erbjuder Proto Screw Shield jämfört med vanliga prototypshields utan skruvterminaler?
Proto Screw Shield gör det möjligt att fästa kablar med skruvanslutningar, vilket förbättrar den mekaniska och elektriska säkerheten jämfört med vanliga headers. Denna funktion stödjer kablar med större tvärsnitt, vilket är användbart i industriella miljöer eller prototyper som utsätts för vibrationer. Den största nackdelen är något större storlek och långsammare anslutning/urkoppling jämfört med standard-jumpers.
Vilka är shieldens huvudmaterial, mått och vikt?
Shielden är tillverkad av dubbelsidig FR4-glasfiberskiva, standard skruvterminaler på 3,81 mm, honpinnar och grundläggande komponenter (knapp, LED). Dess typiska mått är 70 mm x 54 mm x 20 mm (monterad), och den ungefärliga vikten är 40 g. Små variationer kan förekomma beroende på batch.
Vilken kompatibilitet har detta shield med andra versioner av Arduino eller kloner?
Shielden monteras direkt på original- eller klonade Arduino UNO- och MEGA2560-kort med samma pinlayout. Den är inte fysiskt kompatibel med kort med annan formfaktor (till exempel Nano, Leonardo, Due) utan särskilda adaptrar.
Vilka skötselråd bör beaktas för att bibehålla god ledningsförmåga och hållbarhet i skruvterminalerna?
Det rekommenderas att undvika alltför långa avisolerade kablar och att regelbundet kontrollera skruvarnas åtdragning för att förhindra glappkontakt eller att de lossnar på grund av vibrationer. I aggressiva miljöer bör kontakterna rengöras regelbundet och långvarig fukt undvikas, eftersom skruvarna är av förnicklat stål och kan rosta vid direkt exponering.
Uppfyller Proto Screw Shield några el- eller säkerhetsstandarder, och finns det reservdelar om terminalerna skadas?
Produkten är avsedd för prototypning och utbildning och har därför inga specifika certifieringar (såsom CE eller garanterad RoHS från fabrik). Skruvterminalerna är standarddelar på 3,81 mm och kan enkelt ersättas med reservdelar från allmän elektronik. Kontrollera kontakternas datablad för finjusteringar om du gör utbyten.
Vilka Arduino-kort är Proto Screw Shield kompatibel med?
Den är endast kompatibel med Arduino UNO- och MEGA2560-kort.
Kan jag använda tjockare kablar med detta Shield?
Ja, tack vare skruvterminalerna kan du fästa tjockare kablar än de som används i traditionella prototyper.
Finns det en prototypyta?
Ja, den har en dubbelsidig prototypyta för att montera och löda komponenter direkt.
Kan Shieldet fästas på Arduino-kortet?
Ja, det har fästhål för skruvmontering så att Shieldet kan säkras på Arduino-kortet.
Vilka tillbehör ingår i paketet?
Paketet innehåller 1 st Proto Screw Shield med skruvterminaler.
