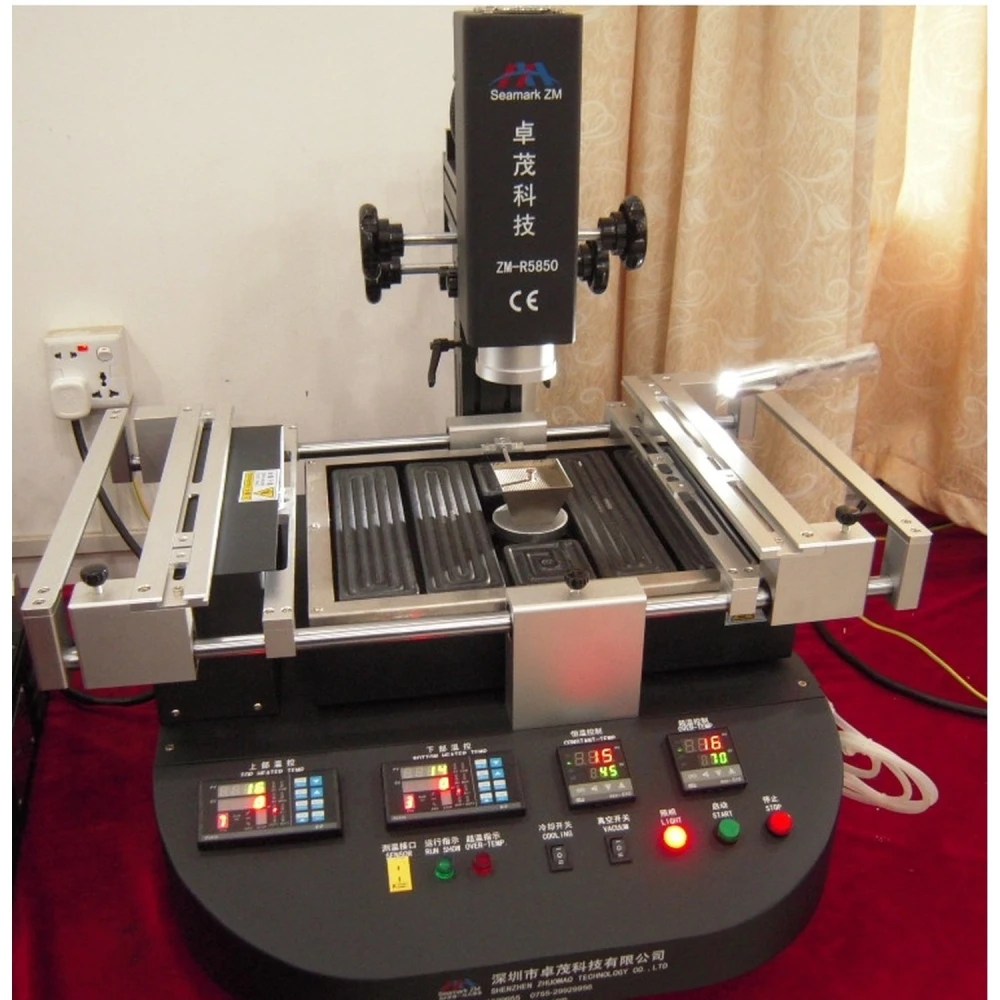

Zhuomao ZM-R5850 reballingstation med avancerad temperaturkontroll
Varumärke: Zhuomao
Moms ingår (Exkl. moms: 18 562,50 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 22 275,00 kr | -4% |
| 10+ | 21 810,94 kr | -6% |
| 20+ | 20 882,81 kr | -10% |
Zhuomao ZM-R5850 reballingstation är ett professionellt verktyg utformat för reparation och rework av BGA-kapslar på kretskort (PCB). Konstruktionen har ett V-spårssystem med ett flexibelt stöd som säkrar PCB:ns position och förhindrar deformation under uppvärmnings- och nedkylningsprocesser. Denna station är kompatibel med alla storlekar av BGA-kapslar, vilket gör den mångsidig för flera tillämpningar inom elektronik.
Nyckelfunktioner:
- Precisa rörelser i X-, Y- och Z-axlarna med linjärstyrningar som möjliggör finjustering och snabb positionering.
- Högprecisions temperaturkontroller med importerad K-typ sensor, slutet styrsystem och automatisk temperaturkompensering för att säkerställa konsekventa resultat.
- Tre oberoende värmezoner: två varmluftsvärmare och en infraröd värmare för förvärmning, med temperaturkontroll inom ±3 °C.
- Den övre värmaren kan justeras fritt, den andra värmaren kan flyttas vertikalt och det infraröda området har justerbar effekt för att anpassas till olika processer.
- Inkluderar ett urval av 360° roterande varmluftsmunstycken, med enkel magnetisk montering och anpassningsalternativ.
- Kraftfull tvärflödesfläkt för snabb nedkylning av PCB:n, vilket ökar arbetseffektiviteten.
- Inbyggd vakuumpump och en extern sugpenna för snabb och säker hantering av chips.
- Avancerat larmsystem som meddelar när avlödnings- och lödprocesserna är klara.
- CE-certifiering, med nödstopp och automatiskt skydd mot överhettning och elektriska fel.
Tekniska specifikationer:
- Total effekt: 4800 W
- Övre värmare: 800 W
- Undre värmare: 1200 W
- Infraröd värmare: 2700 W
- Strömförsörjning: AC220V ±10%, 50/60 Hz
- Mått: 630 x 650 x 690 mm
- Positionering: V-spår med justerbart stöd i alla riktningar via extern universalfixering
- Temperaturkontroll: K-typ sensor, slutet styrsystem, precision ±3°
- Kompatibel PCB-storlek: max 410 x 370 mm, min 20 x 20 mm
- Extern temperatursensor: tillval
- Nettovikt: 40 kg
Typiska användningsområden:
Denna station är idealisk för tekniker och yrkesverksamma inom elektronik som behöver utföra reparationer, reballing och lödning av BGA-komponenter på kretskort. Dess precision och avancerade kontroll möjliggör känsligt arbete med hög tillförlitlighet, vilket gör den lämplig för reparationsverkstäder och elektronisk produktion.
Kompatibilitet:
Kompatibel med ett brett utbud av BGA-kapslar och PCB:er i olika storlekar, tack vare sitt flexibla positioneringssystem och oberoende temperaturjustering i flera zoner.
Obs: Denna produkt är för närvarande slut i lager. Du kan begära avisering när den finns i lager igen eller se tillgängliga alternativ.
- Precisa rörelser i X-, Y- och Z-axlarna med linjärstyrningar för finjustering
- Högprecisions temperaturkontroll med K-typ sensor och automatisk kompensation
- Tre oberoende värmezoner: två varmlufts- och en infraröd zon
- 360° roterande varmluftsmunstycken med magnetisk montering
- Tvärflödesfläkt för snabb nedkylning av PCB
- Inbyggd vakuumpump och extern sugpenna för chiphantering
- Avancerat larmsystem och skydd mot överhettning
- CE-certifiering och nödstopp
- Kompatibel med PCB i maxstorlek 410×370 mm och minstorlek 20×20 mm
- Nettovikt 40 kg och mått 630x650x690 mm
Kundfrågor & svar
Vilka typer och storlekar av BGA-komponenter är kompatibla med Zhuomao ZM-R5850?
Zhuomao ZM-R5850 använder ett flexibelt fästsystem och V-spår som gör det möjligt att arbeta med praktiskt taget alla storlekar och typer av BGA-kapslingar, inklusive stora och små, samt CSP, QFP och liknande. Stationen anpassas genom att justera hållare och munstycke, vilket ger universell kompatibilitet inom det vanliga PCB-området inom avancerad elektronik.
Hur exakt och stabil är temperaturstyrningen i varje värmezon?
ZM-R5850 använder importerade K-typ-termoelement, sluten reglering och automatisk kompensation, vilket ger temperaturkontroll i de tre zonerna med en tolerans på ±3 °C. Denna precision minskar avsevärt risken för överhettningsskador och förbättrar repeterbarheten i kritiska BGA-reworkprocesser.
Vilka mått och vilken vikt har stationen, och vad ingår i lådan vid köp?
De ungefärliga måtten är 660 mm × 610 mm × 600 mm och vikten är cirka 70 kg. Standardinnehållet inkluderar huvudenheten, set med munstycken för varmluft, V-fixeringssystem för PCB, termoelement, inbyggd vakuumpump, sugpenna, kablar, manual och egen programvara. Innehållet kan variera beroende på återförsäljare.
Vilken spänning, strömförbrukning och installationskrav har stationen?
Den fungerar med 220 V AC ±10 % och frekvens 50/60 Hz, med en maximal förbrukning på cirka 5200 W vid full drift. En dedikerad krets med termiskt skydd och tillförlitlig jordning rekommenderas. Det krävs också fritt utrymme för ventilation och värmeavledning runt stationen.
Hur jämför sig Zhuomao ZM-R5850 med BGA-stationer i liknande klass när det gäller prestanda och underhåll?
Jämfört med alternativ i liknande klass utmärker sig ZM-R5850 med sitt tredubbla värmesystem (2 luftzoner och 1 infraröd), hög termisk precision och mikrometrisk XYZ-positionering. De magnetiska munstyckena och modulära komponenterna gör underhållet enklare. Till skillnad från enklare utrustning har ZM-R5850 larm, överhettningsskydd och egen programvara, vilket placerar den nära avancerade industristationer, om än med högre kostnad och större format.
För vilka typer av komponenter passar Zhuomao ZM-R5850 reballingstation?
Den passar för reparation och rework av BGA-kapslar i alla storlekar på kretskort.
Vilka temperaturkontrollsystem har denna station?
Den har en importerad K-typ sensor, slutet styrsystem och automatisk temperaturkompensering för hög precision.
Kan den anslutas till en dator?
Ja, den har en inbyggd seriell PC-port och egen programvara för styrning och övervakning.
Vilka mått har Zhuomao ZM-R5850?
Dess mått är 630 x 650 x 690 mm och nettovikten är 40 kg.
Finns den att köpa just nu?
Produkten är för närvarande slut i lager. Det rekommenderas att begära avisering när den finns i lager igen.
