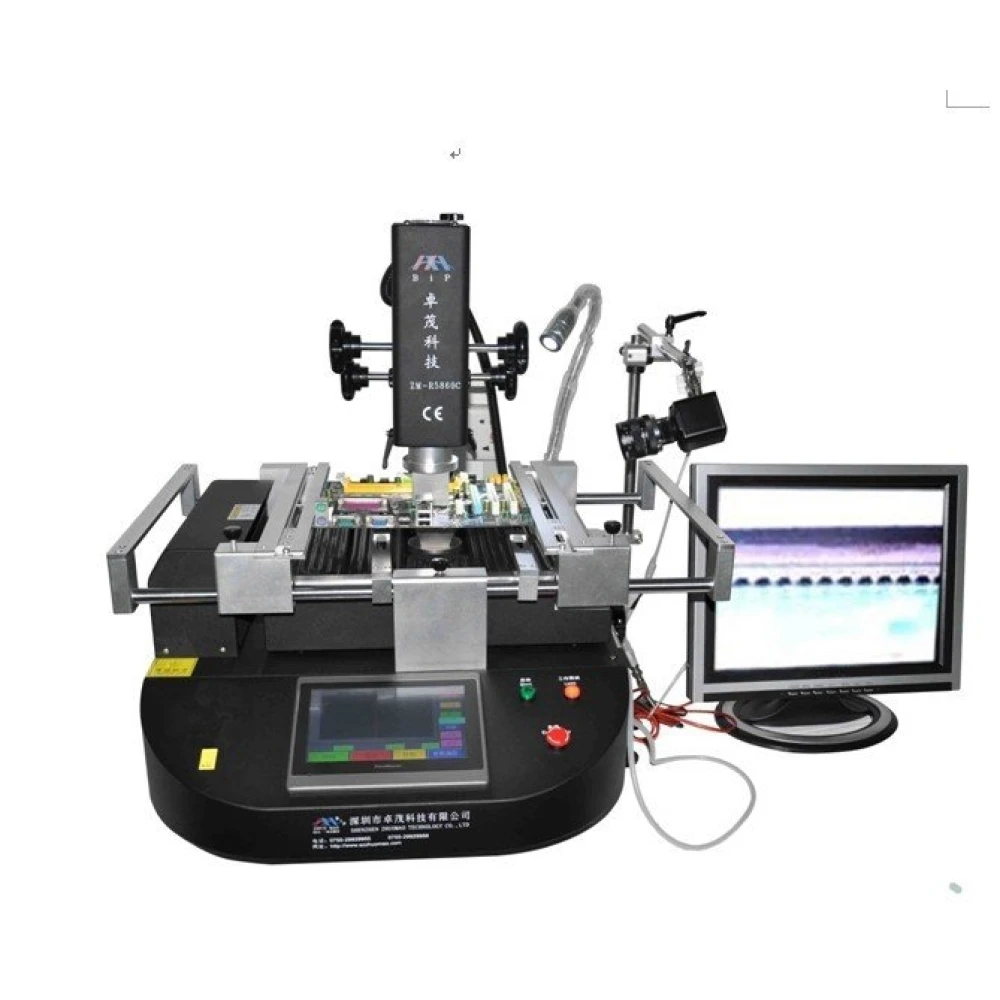

Zhuomao ZM-R5860C reballingstation: precision för BGA
Varumärke: Zhuomao
Moms ingår (Exkl. moms: 21 375,00 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 25 650,00 kr | -4% |
| 10+ | 25 115,63 kr | -6% |
| 20+ | 24 046,88 kr | -10% |
Zhuomao ZM-R5860C reballingstation är ett professionellt verktyg utformat för BGA-lödning och avlödning med hög precision och effektivitet. Utrustad med avancerad teknik underlättar denna utrustning rework av elektroniska komponenter på PCB-kort och ger optimala och säkra resultat.
Huvudfunktioner:
- Exakt justering i X-, Y- och Z-axlarna: Tack vare sitt linjära glidsystem kan den positioneras exakt och snabbt, vilket förbättrar manövrerbarheten och precisionen i arbetet.
- Högupplöst pekskärm: Tillverkad i Taiwan, med PLC-styrning som gör det möjligt att spara flera temperaturprofiler, lösenordsskydd och omedelbar analys av termiska kurvor.
- Tre oberoende värmezoner: Två varmluftsvärmare och en infraröd (IR) förvärmare, med temperaturkontroll inom ±3 °C. Den övre värmaren kan justeras fritt, den andra kan röra sig vertikalt och IR-värmaren har justerbar effekt för jämn uppvärmning av kortet.
- 360° roterande varmluftsmunstycken: Utrustade med magnet för enkel montering och byte, med anpassade alternativ tillgängliga.
- Högprecisions K-typ termoelement: Sluten temperaturkontroll med automatisk kompensation och PLC-modul för exakt styrning.
- Positioneringssystem med V-spår: Flexibelt PCB-stöd som skyddar mot deformation under uppvärmning eller kylning, lämpligt för alla BGA-paketstorlekar.
- Kraftfull korsfläkt: Kyler kortet snabbt för bättre effektivitet. Inkluderar integrerad vakuumpump och sugpenna för snabb hantering av chip.
- Larm och säkerhet: Signal vid avslutade löd- och avlödningsprocesser, CE-certifikat, nödstopp, automatisk avstängning vid olycka och dubbelt överhettningsskydd.
- CCD-visionssystem: Möjliggör exakt visuell kontroll av smältprocessen vid BGA-lödning och avlödning.
Tekniska specifikationer:
| Parameter | Detalj |
|---|---|
| Total effekt | 4800W |
| Övre värmare | 800W |
| Nedre värmare | Andra värmaren 1200W, tredje IR-värmaren 2700W |
| Strömförsörjning | AC220V ±10%, 50/60Hz |
| Mått | 635 × 600 × 560 mm |
| Positionering | V-spår med justerbart universellt PCB-stöd |
| Temperaturkontroll | K-typ sensor, sluten krets, precision ±3°C |
| Max PCB-storlek | 410 × 370 mm |
| Min PCB-storlek | 20 × 20 mm |
| Elektrisk modul | Känslig temperaturstyrningsmodul + pekskärm (Taiwan) + Delta PLC |
| Nettovikt | 50 kg |
Typiska användningsområden:
Perfekt för elektronikreparationsverkstäder, utvecklingslaboratorier och produktion där reparation eller reballing av BGA-chip på PCB-kort krävs. Dess avancerade termiska styrning och positioneringssystem gör det möjligt att utföra lödning och avlödning med hög precision och minimera risken för skador på komponenter.
Kompatibilitet: Kompatibel med ett brett urval av PCB-storlekar och BGA-paket, tack vare det justerbara stödet och oberoende temperaturkontroll i flera zoner.
Produktstatus: För närvarande slut i lager. Kontrollera tillgänglighet med vår kundtjänst.
- Exakt justering i X-Y-Z-axlarna med linjärt glidsystem
- Högupplöst pekskärm med PLC-styrning och sparbara profiler
- Tre oberoende värmezoner med kontroll på ±3 °C
- 360° roterande varmluftsmunstycken med magnet för enkelt byte
- K-typ termoelement med sluten krets och automatisk kompensation
- V-spårs stöd för skydd och universell PCB-anpassning
- Korsfläkt och integrerad vakuumpump för effektivitet
- Processlarm, CE-certifikat och dubbelt överhettningsskydd
- CCD-visionssystem för visuell kontroll vid lödning och avlödning
- Kompakta mått och 50 kg vikt för stabilitet och rörlighet
Kundfrågor & svar
Vilka fördelar ger pekskärmsstyrningen i Zhuomao Zm-R5860c jämfört med modeller med traditionella manuella reglage?
Den högupplösta pekskärmen gör det möjligt att spara flera temperaturprofiler, erbjuder lösenordsskydd och underlättar omedelbar analys av temperaturkurvor. Detta optimerar konfigurationsändringar, snabbar upp repetitiva arbetsflöden och minskar risken för mänskliga fel jämfört med manuell hantering. Dessutom är digital lagring av program en fördel i standardiserade produktionsprocesser.
Vilka är Zm-R5860c-stationens mått och totalvikt, och vad ingår i lådans innehåll?
Enligt tillverkaren är stationen cirka 740 mm lång x 670 mm bred x 570 mm hög och har en uppskattad vikt på 70 kg. Lådan innehåller huvudenheten, ett set varmluftsmunstycken, ett grundläggande tillbehörsset (som pincett och stänger), användarmanual och strömkablar. Det rekommenderas att kontrollera den exakta listan med återförsäljaren.
Vilket spann av elektroniska komponenter eller chips kan stationen hantera när det gäller storlek och typ med acceptabel precision?
Zhuomao Zm-R5860c kan arbeta med ett brett utbud av IC:er av typen BGA, CSP, QFP och SMD. Den stöder normalt komponenter från cirka 2 mm upp till kort på 410x370 mm, med högprecisionsfinjustering i X, Y och Z. Den exakta minimi- och maxstorleken kan påverkas av vilka munstycken och fixturer som används.
Vilken termisk precision och kontroll kan systemet garantera, och vilka är de säkra driftgränserna?
Systemet i Zm-R5860c styr temperaturen i de 3 värmezonerna med en tolerans på ±3 °C under processen. Den rekommenderade övre gränsen för varmluft är 400 °C, vilket är lämpligt för en stor del av blyfria lödningar. IR preheater är justerbar och hjälper till att undvika lokala överhettningar. Det är viktigt att följa de rekommenderade profilerna för varje chip och lödning.
Vilket förebyggande underhåll kräver stationen och vilka delar är mest utsatta för slitage?
Grundläggande underhåll omfattar regelbunden rengöring av munstycken och filter, kontroll av elektriska anslutningar samt genomgång av X-Y-Z-rörelsesystemet för att undvika smutsansamling. Munstycken, luftfilter och värmeelement kan behöva bytas efter långvarig användning. Zhuomao och återförsäljare har vanligtvis reservdelar tillgängliga.
Vad är den totala effekten för Zhuomao ZM-R5860C reballingstationen?
Den totala effekten är 4800W, fördelad över tre värmezoner för effektiv temperaturkontroll.
Vilken maximal PCB-storlek kan denna station hantera?
Den kan hantera PCB-kort upp till 410×370 mm, med en minsta storlek på 20×20 mm.
Har stationen överhettningsskydd?
Ja, den har dubbelt överhettningsskydd och en automatisk avstängningsfunktion vid olycka.
Går det att spara temperaturprofiler?
Ja, pekskärmen och PLC-styrningen gör det möjligt att spara flera grupper av temperaturprofiler för olika processer.
Vilka positioneringssystem ingår?
Den har ett V-spårssystem med justerbart universellt PCB-stöd för att förhindra deformation av PCB:n under uppvärmning.
