RS232 TTL omvandlarkabelkit för tillförlitliga och flexibla seriella anslutningar

Name: RS232 TTL omvandlarkabelkit för tillförlitliga och flexibla seriella anslutningar
Brand: satkit
SKU: H020302-RS232-TTL
Price: 56.25 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

56,25kr

Moms ingår (Exkl. moms: 45,00 kr)

Mängdrabatter

Antal	Pris	Spara
2+	54,00 kr	-4%
10+	51,19 kr	-9%
20+	45,00 kr	-20%

Begränsat lager

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

RS232 TTL Convertidor Cable Kit är en effektiv lösning för att omvandla RS232-signaler till TTL-nivåer (3.3 a 5.5V), vilket underlättar kommunikationen mellan elektroniska enheter med olika signalstandarder.

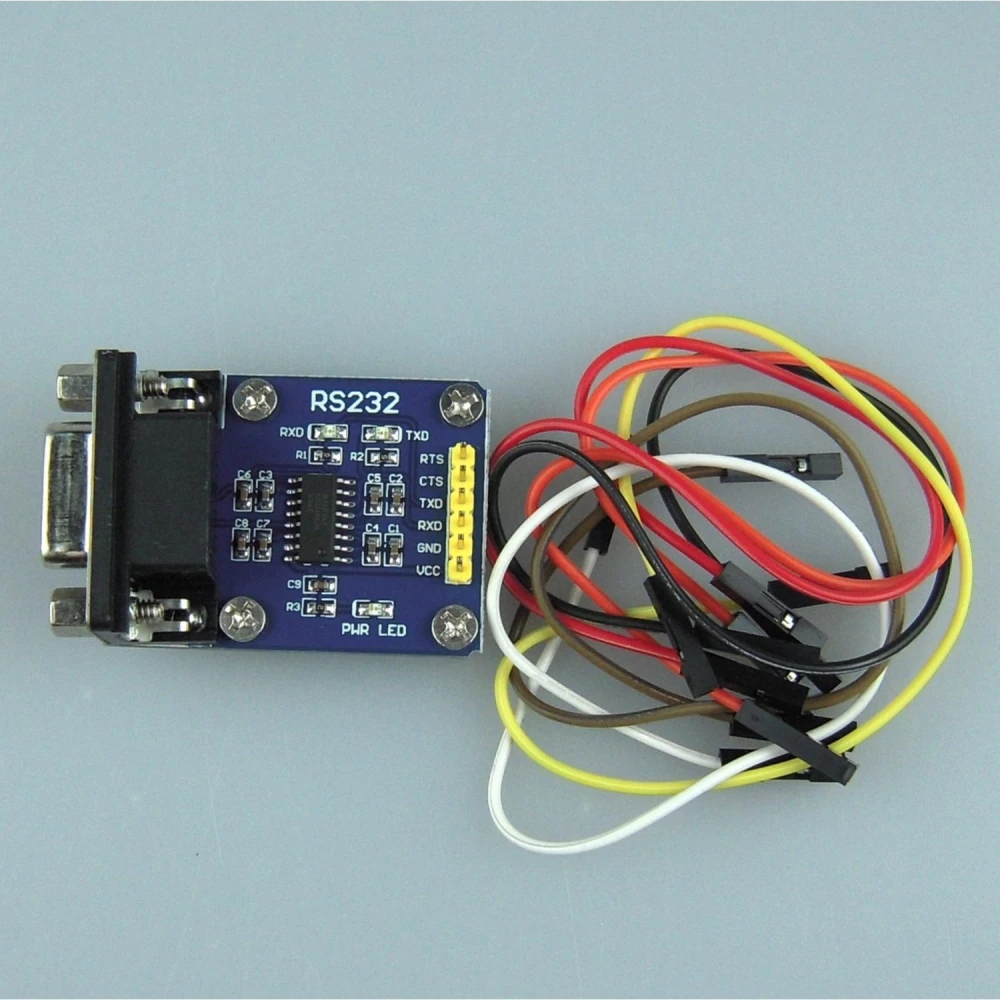

Detta kit innehåller ett dubbelsidigt kretskort med silkscreen och två monteringshål, monterat och testat för att säkerställa kvalitet och funktion.

Innehåller den äkta MAX3232-chippen, känd för sin tillförlitlighet vid signalomvandling.
Fungerar med en strömförsörjning på 3V till 5.5V VCC, vilket gör den anpassningsbar för olika användningsområden.
Stöder överföringshastigheter upp till 250 kbit/s, vilket säkerställer snabb och stabil kommunikation.
Har två drivare och två mottagare för effektiv tvåvägskommunikation.
Kompatibel med RS232-seriella portar på datorer eller USB-till-seriell-adaptrar.
Kräver en DB9 seriell kabel hane till hona (straight through) för anslutning till datorns RS232-port.

Typiska användningsområden:

Anslutning och kommunikation med GPS-enheter.
Gränssnitt med XBOX-konsoler för utveckling eller felsökning.
Programmering och kommunikation med Microchip PIC-mikrokontroller och Basic Stamps.
Elektronikprojekt som kräver nivåanpassning mellan RS232 och TTL.

Kompatibilitet: Denna omvandlare är kompatibel med enheter som använder RS232-signaler och behöver TTL-kommunikation, inklusive elektronisk utrustning, mobiltelefonsystem och andra seriella enheter.

Tack vare sin kompakta design och höga kvalitet är RS232 TTL Convertidor Cable Kit ett viktigt verktyg för tekniker, utvecklare och elektronikentusiaster som behöver en pålitlig lösning för seriell signalomvandling.

Omvandlar RS232-signaler till TTL-nivåer på 3.3 till 5.5V
Innehåller äkta MAX3232-chip för hög tillförlitlighet
Överföringshastighet upp till 250 kbit/s
Två drivare och två mottagare för tvåvägskommunikation
Kompatibel med RS232-portar och USB-till-seriell-adaptrar
Dubbelsidigt kretskort med silkscreen och monteringshål

Kundfrågor & svar

Vilka fördelar erbjuder MAX3232-chipet jämfört med andra RS232-TTL-omvandlare på marknaden?

MAX3232-chipet utmärker sig genom kompatibilitet med bredare matningsspänningsområden (3.3 till 5.5 V), låg driftström och hög tillförlitlighet vid nivåomvandling. Till skillnad från klassiska varianter som MAX232 kan MAX3232 kommunicera med moderna 3.3 V-logiksystem, vilket breddar kompatibiliteten med aktuella mikrokontroller och moduler.

Vilka är modulens fysiska mått och vad ingår exakt i kitet?

Modulen har en ungefärlig storlek på 40 mm x 25 mm och väger mindre än 20 g. Kitet innehåller det monterade kortet med MAX3232-baserad omvandlare, anslutningskabeln och anslutningspinnar för TTL. DB9-M/F-kabeln som behövs för anslutning till PC:ns RS232-port ingår inte.

Finns det någon monteringsrekommendation för att undvika kommunikationsfel eller skador vid felaktig anslutning?

Det rekommenderas att först ansluta RS232-sidan till datorns/utvecklingsporten och säkerställa korrekt pinout på TTL-sidan. Om TX/RX vänds är det en vanlig orsak till fel. Anslut inte modulens VCC till spänningar över 5.5 V för att undvika skador på MAX3232. Använd alltid en rak DB9-M/F-kabel, inte en korsad.

Uppfyller omvandlaren någon säkerhetsstandard för el eller ESD-skydd (elektrostatisk urladdning)?

MAX3232-kretsen har internt ESD-skydd enligt IEC 61000-4-2 och klarar typiska direkta urladdningar på upp till ±15 kV på RS232-datalinjerna. Däremot har kortet inga extra skydd på kontaktnivå, så försiktighet rekommenderas i industriella miljöer.

Vad används RS232 TTL Convertidor Cable Kit till?

Det används för att omvandla seriella RS232-signaler till TTL-nivåer och möjliggöra kommunikation mellan enheter med olika signalstandarder.

Vilka enheter är denna omvandlare kompatibel med?

Den är kompatibel med GPS-enheter, XBOX-konsoler, Microchip PIC-mikrokontroller, Basic Stamps och andra enheter som använder RS232- eller TTL-signaler.

Vilken typ av kabel behövs för att ansluta omvandlaren till datorn?

Den behöver en DB9 seriell kabel hane till hona (straight through) för att ansluta omvandlaren till datorns RS232-port.

Vad är den maximala dataöverföringshastigheten?

Den maximala hastigheten är upp till 250 kbit/s, vilket säkerställer snabb och stabil kommunikation.

Vilket spänningsområde stöder omvandlaren?

Den fungerar med en spänningsmatning mellan 3V och 5.5V VCC.
