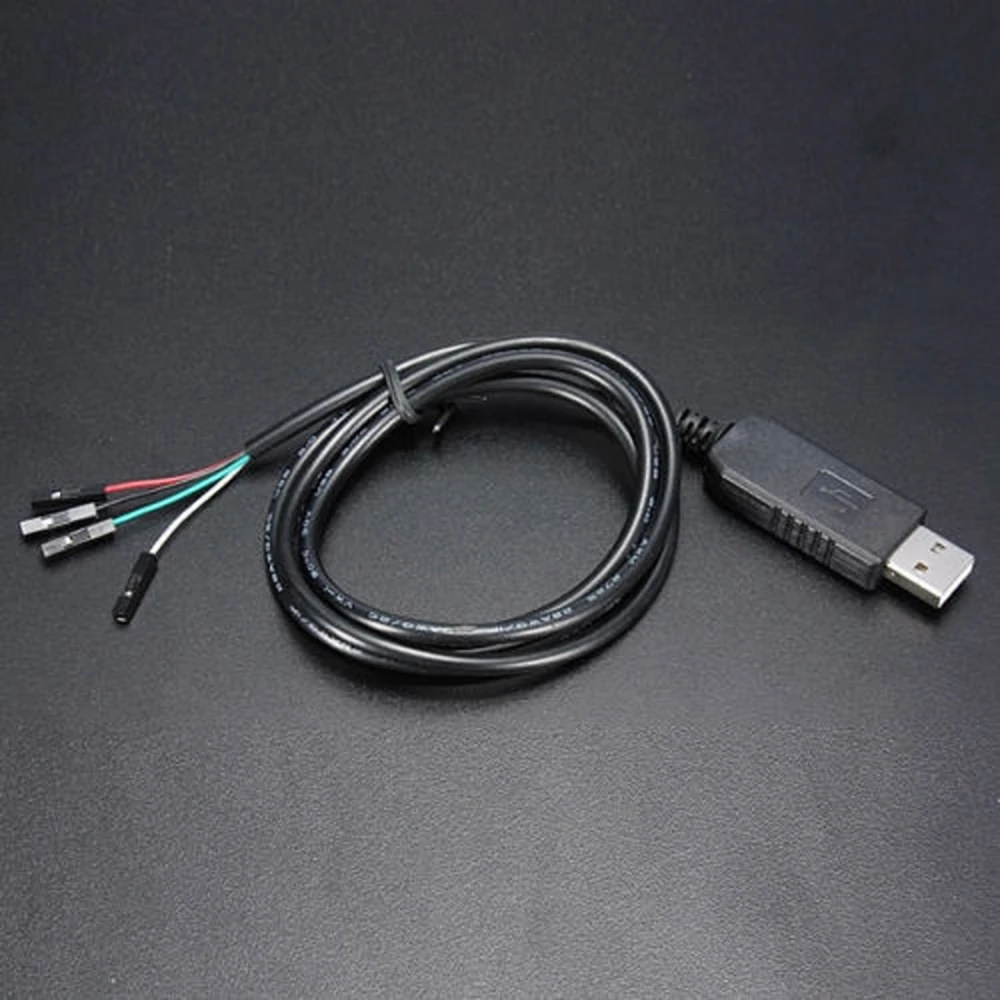

USB till RS232 TTL PL2303HX-adapterkabel för Arduino
Varumärke: satkit
Moms ingår (Exkl. moms: 22,50 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 27,00 kr | -4% |
| 10+ | 25,59 kr | -9% |
| 20+ | 21,09 kr | -25% |
USB a RS232 TTL PL2303HX Cable Adaptador Arduino är en omvandlarmodul som gör det möjligt att ansluta RS232 TTL-enheter eller utvecklingskort (DEMO BRD) till en dator via en standard USB-port. Denna adapter är en praktisk och effektiv lösning för dig som arbetar med Arduino och andra elektroniska system som kräver seriell TTL-kommunikation.
Nyckelfunktioner:
- Inbyggt chip: TTL COM PC-PL2303HX, som underlättar automatisk konvertering mellan USB och RS232 TTL.
- Anslutningar: Standard USB typ A hane och 4-polig TTL-kontakt för enkel integration.
- Kabellängd: 1000 mm (39 3/8 inches), vilket ger flexibilitet vid anslutning.
- Kompatibilitet med operativsystem: Kompatibel med Linux, Mac OS, WinCE, Windows XP, 2003, Vista och Windows 7. Inte kompatibel med Windows 8 eller Windows 10.
- Kabelfärger och funktioner:
- Svart: GND (jord)
- Grön: TXD (dataöverföring)
- Vit: RXD (datamottagning)
- Röd: VCC (5V strömförsörjning)
- Anslutningssätt: Använder tre huvudledningar (RX, TX, GND) och VCC-strömförsörjning för en enkel och säker anslutning.
- Viktig notering: För att undvika skador, justera jumpern för att välja 3.3V eller 5.0V utgång beroende på vilken matning mikrokontrollern kräver innan du ansluter till datorn.
Typiska användningsområden:
- Utveckling och testning med Arduino-kort och andra mikrokontroller.
- Anslutning av RS232 TTL-enheter till moderna datorer utan serieport.
- Elektronikprojekt som kräver seriell kommunikation via USB till TTL.
Kompatibilitet och support: Denna adapter stöder operativsystemen Linux, Mac OS, WinCE och Windows (XP, 2003, Vista och 7). Den fungerar inte med Windows 8 eller Windows 10, så det rekommenderas att kontrollera operativsystemet före köp. PL2303-drivrutiner för Windows finns tillgängliga för nedladdning från officiella webbplatser.
Förpackningens innehåll:
- 1 x USB till RS232/TTL PL2303HX-adapterkabel
Denna produkt är idealisk för hobbyanvändare och professionella som behöver en pålitlig lösning för att ansluta RS232 TTL-enheter till datorer via USB, särskilt i utvecklingsmiljöer med Arduino.
- Inbyggt TTL COM PC-PL2303HX-chip för automatisk konvertering
- USB typ A hane och 4-polig TTL-kontakt
- 1000 mm kabel för flexibel anslutning
- Kompatibel med Linux, Mac, WinCE, Windows XP, 2003, Vista och 7
- Inte kompatibel med Windows 8 eller Windows 10
- Kabelfärger: Svart (GND), Grön (TXD), Vit (RXD), Röd (VCC 5V)
- Anslutning med tre huvudledningar RX, TX, GND och VCC-strömförsörjning
- Inkluderar jumper för att välja 3.3V eller 5.0V utgång
- Perfekt för Arduino-projekt och RS232 TTL-enheter
Kundfrågor & svar
Vilka fördelar har adaptern PL2303HX jämfört med andra USB-till-TTL-konverteringschip som CH340 eller FT232RL?
PL2303HX utmärker sig genom bred kompatibilitet med äldre operativsystem (Windows XP, Vista, 7, Linux och Mac) samt enkel användning på utvecklingskort. FT232RL har dock ofta bättre stöd för nyare system och drivrutinsuppdateringar, medan CH340 är billigare men ibland mindre stabil vid längre överföringar. PL2303HX är ett bra val för projekt där kompatibilitet med äldre system är viktig.
Vilka är måtten, vikten och det exakta innehållet i lådan för denna USB till RS232/TTL-adapter?
Adaptern inkluderar en kabel på cirka 1000 mm, med USB typ A-hankontakt och en 4-polig TTL-kontakt. Vikten är vanligtvis under 50 g. Förpackningen innehåller endast PL2303HX-adapterkabeln, utan extra tillbehör.
Vilket förfarande rekommenderas för korrekt anslutning och installation av adaptern med en 3,3 V- eller 5 V-mikrokontroller?
För att ansluta adaptern till en mikrokontroller, se till att jumprern är inställd enligt om du matar 3,3 V eller 5 V, och gör anslutningen endast när adaptern INTE är ansluten till datorn (för att undvika skador av ström). Vanligtvis används stiften GND, TXD och RXD för seriell kommunikation. Kontrollera alltid att logiknivåerna stämmer innan anslutning.
Vilka vanliga problem kan uppstå vid användning av denna typ av adapterkabel och hur kan de lösas?
Vanliga problem inkluderar drivrutinsinkompatibilitet i nyare Windows-versioner, fel vid identifiering av COM-porten och omkastade TX/RX-signaler. För att lösa detta, använd system som stöds, ladda ner den specifika PL2303HX-drivrutinen och kontrollera att signalerna är korrekt anslutna (TX till RX och RX till TX). Att den inte känns igen i nyare Windows-versioner har vanligtvis ingen garanterad lösning.
Vilka operativsystem är denna adapter kompatibel med?
Den är kompatibel med Linux, Mac OS, WinCE samt Windows XP, 2003, Vista och 7. Den är inte kompatibel med Windows 8 eller Windows 10.
Kan jag använda denna adapter med Windows 10?
Nej, denna adapter fungerar inte med Windows 8 eller Windows 10 på grund av inkompatibilitet med PL2303-drivrutinerna.
Hur lång är adapterkabeln?
Kabeln är 1000 mm (39 3/8 inches) lång, vilket ger tillräcklig flexibilitet för bekväma anslutningar.
Vilka pinnar ingår i TTL-kontakten?
Den har fyra pinnar: GND (svart), TXD (grön), RXD (vit) och VCC 5V (röd).
Behöver jag konfigurera något innan jag använder adaptern?
Ja, du måste justera jumpern för att välja rätt utspänning (3.3V eller 5.0V) för att undvika skador på den anslutna enheten.
