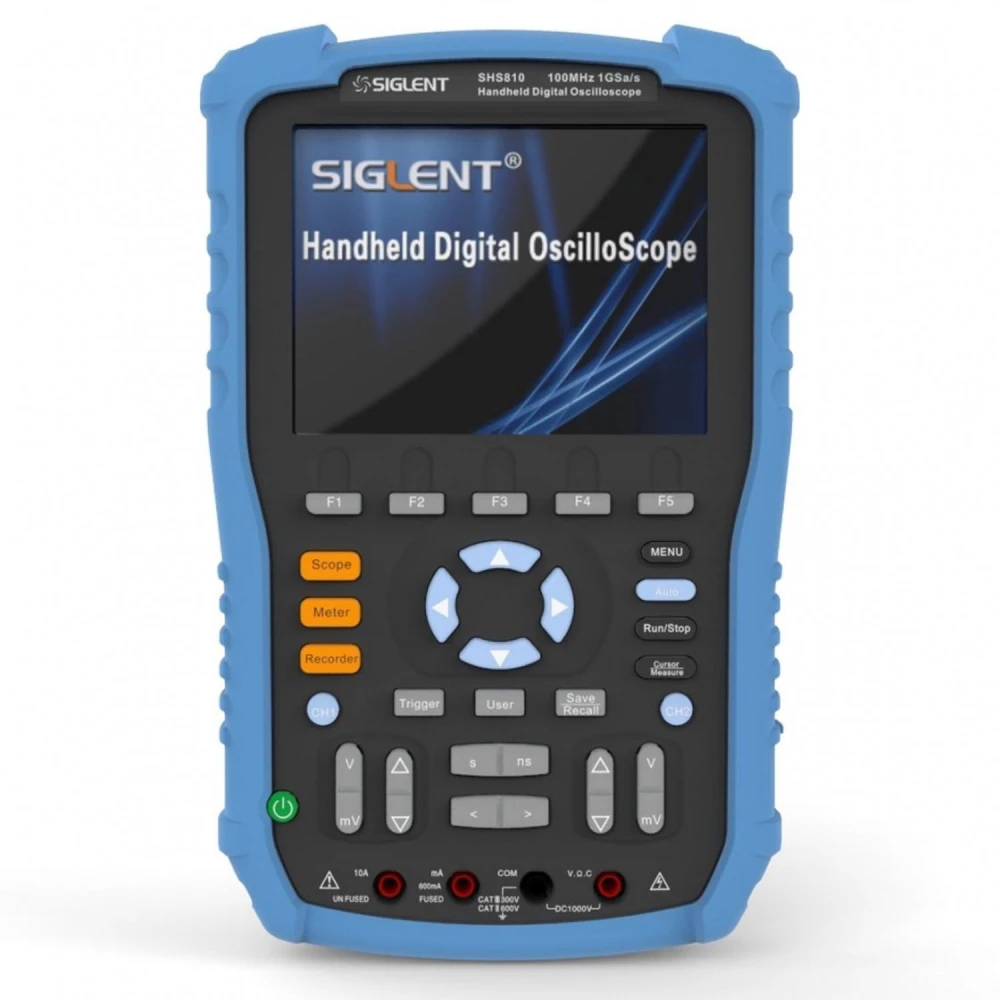

Bärbar digital oscilloskop Siglent SHS810 100MHz med 5,7-tumsskärm
Varumärke: Siglent
Moms ingår (Exkl. moms: 5 175,00 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 6 210,00 kr | -4% |
| 10+ | 6 080,63 kr | -6% |
| 20+ | 5 821,88 kr | -10% |
Den bärbara digitala oscilloskopet Siglent SHS810 100MHz är en kompakt och kraftfull enhet utformad för yrkespersoner och elektronikentusiaster som behöver ett exakt och portabelt mätverktyg. Denna utrustning kombinerar funktionaliteten hos ett oscilloskop med mångsidigheten hos en digital multimeter och erbjuder en komplett lösning för elektronisk analys och felsökning.
Huvudfunktioner:
- Bandbredd: 100MHz, idealisk för ett brett spektrum av elektroniska tillämpningar.
- Realtidsinsamlingshastighet: 1GS/s för att fånga signaler med hög trohet.
- Ekvivalent insamlingshastighet: 50GS/s, vilket möjliggör detaljerad analys av repetitiva signaler.
- Minne: 2M punkter för att lagra och analysera komplexa signaler.
- Skärm: 5,7-tums färg TFT-LCD med upplösning 320x234, vilket gör vågformerna tydliga och lätta att se.
- Inspelningsfunktioner: Internt minne på 7M punkter med upp till 18 timmars inspelning och stöd för USB-lagring med upp till 3000 timmars inspelning.
- Inbyggd multimeter: Noggrannhet med 6000 counts, kan mäta DC/AC-spänning, DC/AC-ström, resistans, kapacitans, dioder och kontinuitet.
- Triggerlägen: Edge, Pulse, Video, Slope och Alternative för att anpassa sig till olika signaltyper.
- Matematiska operationer: Addition, subtraktion, multiplikation, division och FFT för avancerad signalanalys.
- Strömförsörjning: Uppladdningsbart litiumbatteri på 7.4V och 5000mAh med ungefär 5 timmars drifttid, samt DC-adapter 9V 4A för längre användning.
- Mått och vikt: 163.2mm x 259.5mm x 53.3mm, vikt 1.5 kg, vilket underlättar transport och hantering.
- Medföljande tillbehör: Två passiva prober, multimeterpenna, USB-datakabel, DC-adapter, manual och CD med programvara.
Typiska användningsområden:
- Felsökning och reparation av elektroniska kretsar ute på fältet.
- Mätning och analys av signaler i laboratorier och verkstäder.
- Utbildning och teknisk träning inom elektronik.
- Utveckling och testning av elektroniska prototyper.
Kompatibilitet: Kompatibel med standardiserade strömförsörjningssystem och stöder USB-anslutning för dataöverföring och lagring.
Detta bärbara digitala oscilloskop är ett viktigt verktyg för dig som söker precision och rörlighet utan att ge avkall på avancerade funktioner. Den robusta designen och kombinationen av oscilloskop och multimeter gör den till en mångsidig enhet för flera elektroniska tillämpningar.
- 100MHz bandbredd för noggranna signaler
- 1GS/s realtidsinsamling och 50GS/s ekvivalent insamling
- 5,7-tums färg TFT-LCD-skärm med upplösning 320x234
- Internt minne på 7M punkter och USB-inspelning upp till 3000 timmar
- Inbyggd multimeter med 6000 counts för flera mätningar
- Flexibla triggerlägen: Edge, Pulse, Video, Slope, Alternative
- Avancerade matematiska funktioner inklusive FFT
- Uppladdningsbart litiumbatteri med 5 timmars batteritid
- Kompakta mått och låg vikt för enkel portabilitet
- Inkluderar prober, multimeterpenna, USB-kabel, adapter och manual
Kundfrågor & svar
Vilka typer av ingångar, kontakter och matningsspänning använder SHS810, och är den kompatibel med elsystem i Latinamerika och Europa?
Oscilloskopet SHS810 har två standard BNC-ingångar för signaler. För multimetern används 4 mm banankontakter. Den drivs av ett inbyggt uppladdningsbart batteri och kan laddas via en USB AC/DC-adapter som är kompatibel med 100–240 V~ 50/60 Hz, vilket gör den lämplig för eluttag i både Latinamerika och Europa.
Vilka mått, vikt och material har SHS810, och vad ingår i lådan vid köp?
SHS810 mäter cirka 260 mm × 120 mm × 50 mm och väger omkring 1,2 kg med batteri. Den är byggd i robust ABS-polymer med stötskydd. Det typiska innehållet i lådan inkluderar: oscilloskopet, 2 BNC-prober (1:1/10:1), testkabel för multimeter, laddare/USB, manual och transportväska.
Vilka mätgränser, noggrannhet och toleranser har SHS810 när den används som oscilloskop och multimeter?
Som oscilloskop har den en bandbredd på 100 MHz, verklig samplingshastighet på 1 GS/s och minne upp till 2 Mpts per kanal (vilket begränsar inspelningstiden vid hög upplösning). Stigtiden är ≤3,5 ns. I multimeterläge mäter den upp till 1000 V DC/750 V AC, 10 A, med typisk noggrannhet på ±1 % för DCV. För kritisk användning bör du alltid kontrollera den tekniska manualen för respektive område och funktion.
Vilka säkerhetsstandarder uppfyller denna modell och vilken mätkategori tillhör den enligt IEC?
SHS810 uppfyller IEC 61010-1 för elektrisk mätutrustning samt CE-standarder. Multimetern klassas vanligtvis som CAT III 600 V eller liknande (kontrollera i manualen eller på enhetens etikett), lämplig för industriella miljöer och sekundära distributionsnät, men inte för primära högenergiinstallationer.
Vilken bandbredd har Siglent SHS810-oscilloskopet?
Det bärbara digitala oscilloskopet Siglent SHS810 har en bandbredd på 100MHz.
Hur länge räcker batteriet i oscilloskopet?
Det uppladdningsbara litiumbatteriet har en ungefärlig drifttid på 5 timmar vid kontinuerlig användning.
Vilka mätfunktioner ingår i den inbyggda multimetern?
Multimetern mäter DC/AC-spänning, DC/AC-ström, resistans, kapacitans, dioder och kontinuitet med hög precision.
Går det att ansluta till en dator för att spara data?
Ja, oscilloskopet har en USB-port för lagring och dataöverföring.
Vilka tillbehör följer med oscilloskopet?
Det inkluderar två passiva prober, multimeterpenna, USB-kabel, DC-adapter, manual och CD med programvara.
