281,25 kr
I lager

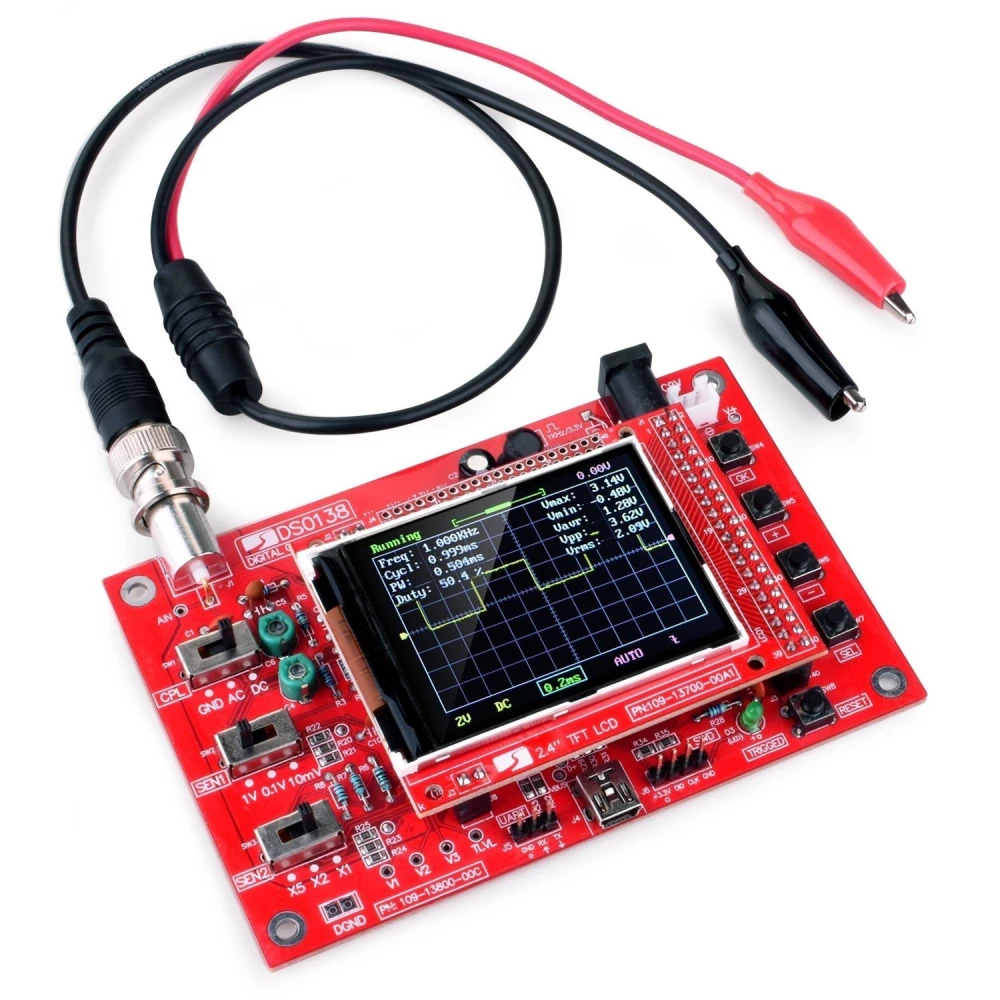

DSO138 digitalt oscilloskop monterat med 2.4-tums TFT-skärm och prob
Varumärke: satkit
281,25kr
Moms ingår (Exkl. moms: 225,00 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 270,00 kr | -4% |
| 10+ | 261,56 kr | -7% |
| 20+ | 233,44 kr | -17% |
Endast 5 kvar i lager - beställ snart!
Standardleverans
Tor, Apr 30 - Mån, Maj 4
Expressleverans
Tis, Apr 28 - Ons, Apr 29
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter
Det monterade digitala oscilloskopet DSO138 är ett viktigt mätinstrument för elektronikentusiaster och proffs som söker precision och bekvämlighet i en kompakt enhet som är klar att använda.

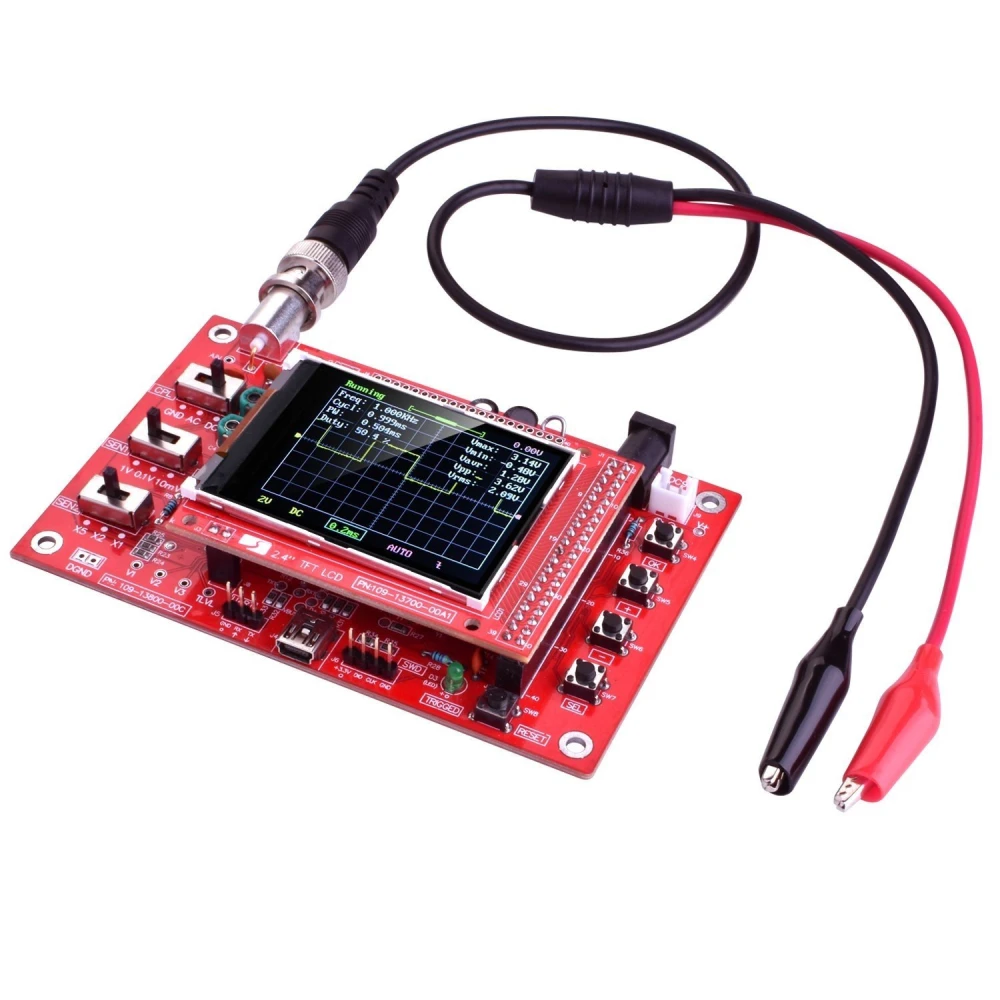

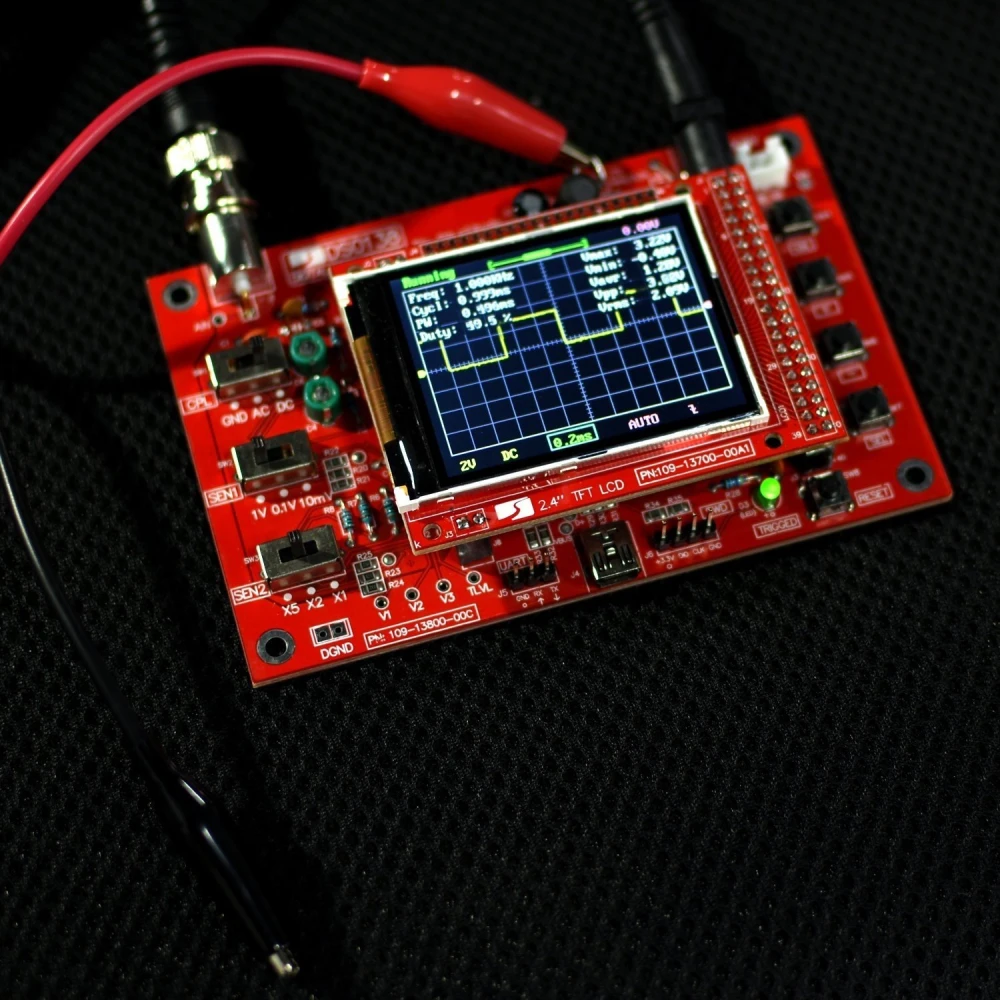

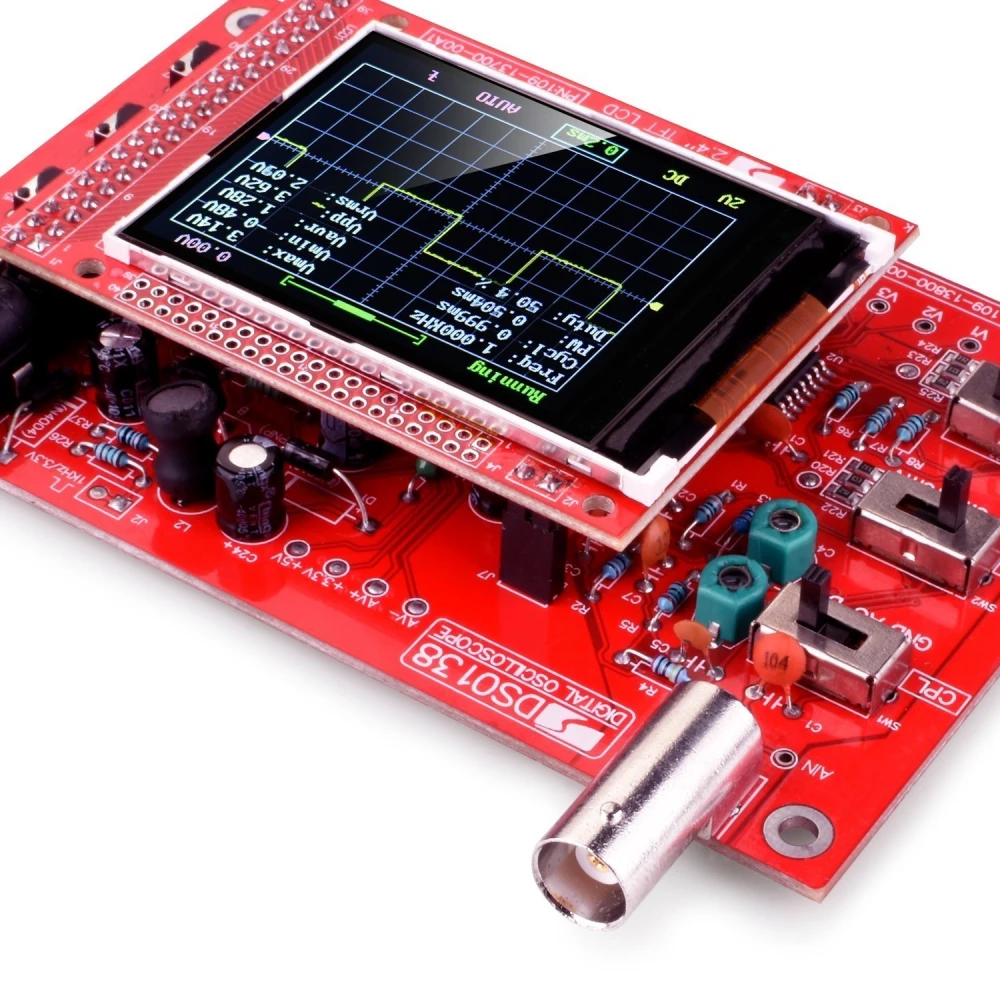

Detta oscilloskop har en 2.4-tums TFT LCD-skärm med upplösningen 320x240 pixlar och möjlighet att visa 262,000 färger, vilket gör det enkelt att tydligt se vågformer. Utrustat med en ARM Cortex-M3-processor erbjuder det realtidsprovtagning på upp till 1Msps, vilket gör det möjligt att fånga signaler med en analog bandbredd på upp till 200 KHz.
Enheten har en enda kanal med justerbar känslighet från 10mV/Div till 5V/Div, med ett känslighetsfel under 5%, vilket säkerställer tillförlitliga mätningar. Maximal ingångsspänning är 50V peak, och oscilloskopet erbjuder kopplingslägena DC, AC och GND för att anpassas till olika typer av signaler.
Bland de tekniska egenskaperna märks:
- Kanal: 1
- Analog bandbredd: 0 - 200 KHz
- Känslighet: 10mV/Div - 5V/Div
- Känslighetsfel: < 5%
- Upplösning: 12 bits
- Maximal ingångsspänning: 50V peak
- Kopplingslägen: DC, AC, GND
- Maximal samplingshastighet: 1Msps
- Tidsbas: 10us/Div - 500s/Div
- Registerlängd: 1024 punkter
- Triggerlägen: Automatiskt, Normal, Single
- Trigger-typer: stigande och fallande flank
- Triggerposition fast i mitten av bufferten
- Strömförsörjning: 9V DC (intervall 8 till 12V)
- Förbrukning: 120mA
- Mått: 117mm x 76mm x 15mm

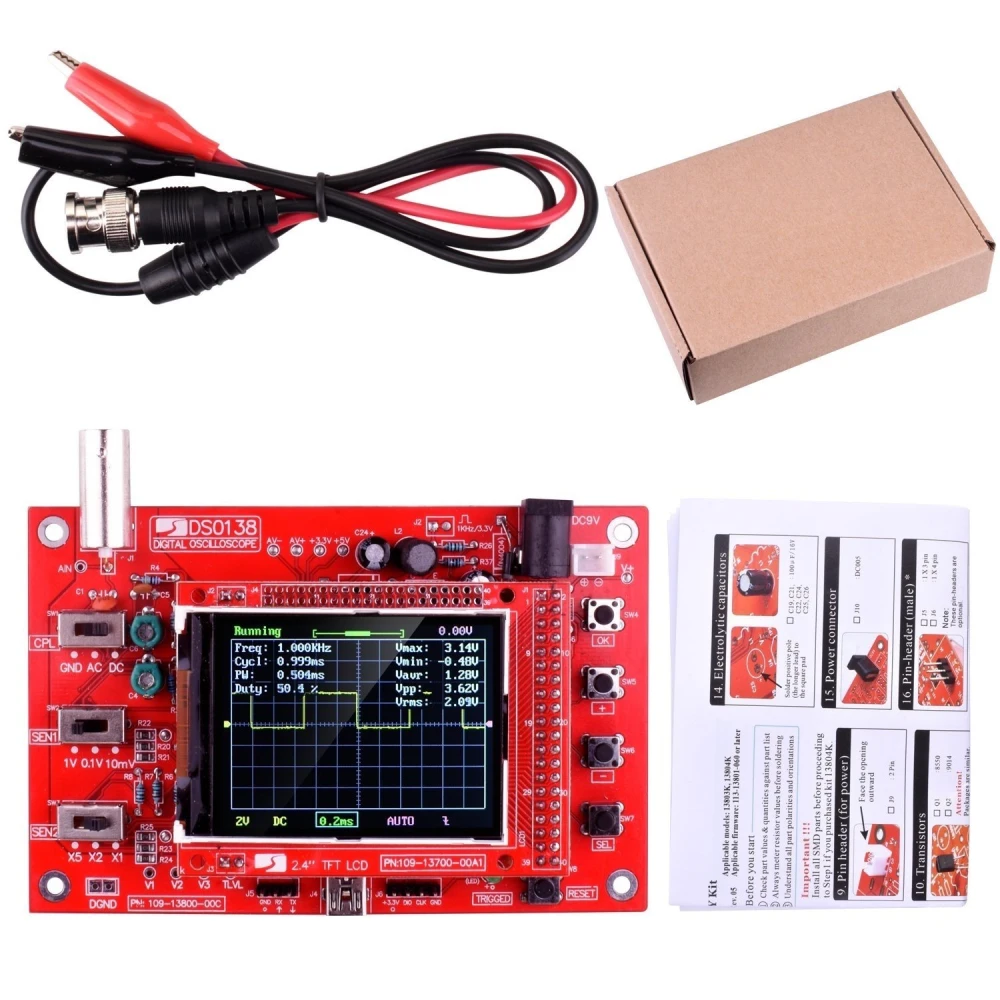

Detta oscilloskop levereras helt monterat och fabriks-sålt, klart för omedelbar användning, vilket eliminerar behovet av montering eller komplicerad konfiguration. Dessutom ingår prob och nödvändiga kablar för att du snabbt och effektivt ska kunna börja mäta.
Det är idealiskt för visning och analys av elektriska signaler i elektronikprojekt, kretsreparationer, utbildning och experiment. Den kompakta storleken och låga strömförbrukningen gör det lämpligt för användning i laboratorium, verkstad eller ute på fältet.
Det digitala oscilloskopet DSO138 är kompatibelt med olika elektroniska tillämpningar som kräver analys av lågfrekventa signaler och noggrann mätning av parametrar som period, pulslängd, frekvens, maxvärden, minvärden och topp-till-topp-spänning.
Sammanfattningsvis erbjuder denna enhet en prisvärd, praktisk och pålitlig lösning för dig som behöver ett monterat digitalt oscilloskop med avancerade funktioner och enkel användning.
- 2.4-tums TFT LCD-skärm med upplösning 320x240 och 262K färger
- ARM Cortex-M3-processor för realtidsprovtagning på 1Msps
- En kanal med justerbar känslighet från 10mV/Div till 5V/Div
- Analog bandbredd från 0 till 200 KHz
- 12-bitars upplösning för precisa mätningar
- Kopplingslägen DC, AC och GND
- Maximal ingångsspänning på 50V peak
- Triggerlägen: automatiskt, normal och single
- Registerlängd på 1024 punkter
- 9V DC-strömförsörjning med förbrukning på 120mA
- Kompakta mått: 117mm x 76mm x 15mm
- Monterad produkt klar att använda med prob och kablar inkluderade
Kundfrågor & svar
Vilka är måtten, ungefärlig vikt och vad ingår exakt i kartongen?
Enheten mäter 117 mm x 76 mm x 15 mm och har en ungefärlig vikt på under 0,2 kg. Kartongen innehåller det fullt monterade oscilloskopet, en testprob och anslutningskablar. Nätadapter ingår inte.
Vilka strömförsörjningskrav finns och vad bör jag tänka på för att undvika skador?
Den kräver 9 V DC, med ett ingångsområde på 8 till 12 V. En stabil strömkälla och korrekt polaritet (centerpositiv) rekommenderas. Överskrid inte 12 V och anslut inte fel spänning, för att undvika irreversibla skador på hårdvaran.
Vilka är mätningstoleranserna och ingångsspänningsgränserna för att säkerställa säker drift?
Känsligheten har ett fel på mindre än 5 %. Max tillåten ingångsspänning är 50 V peak (Vpk); att överskrida detta kan skada ingångskretsen och utsätta användaren för risk.
Vilket underhåll krävs och vilka vanliga problem kan uppstå vid användning, samt hur löses de?
Det kräver inget frekvent internt underhåll. Det är rekommenderat att hålla skärmen ren och förhindra att damm tränger in. Vanliga problem är ingen signal på skärmen (kontrollera ström, kablar och probanslutning) eller för mycket brus (kontrollera jordning). Om felen kvarstår rekommenderas kontroll av lödningar eller kontakt med teknisk support, eftersom enheten är fabriksmonterad.
Levereras oscilloskopet monterat eller som ett byggkit?
Det digitala oscilloskopet DSO138 levereras helt monterat och fabriks-sålt, klart för omedelbar användning.
Vilken typ av skärm har DSO138-oscilloskopet?
Det har en 2.4-tums TFT LCD-skärm med upplösningen 320x240 pixlar och 262,000 färger.
Vilket frekvensområde kan detta oscilloskop mäta?
Det har en analog bandbredd från 0 till 200 KHz, lämplig för lågfrekventa signaler.
Ingår prob och kablar som behövs för användning?

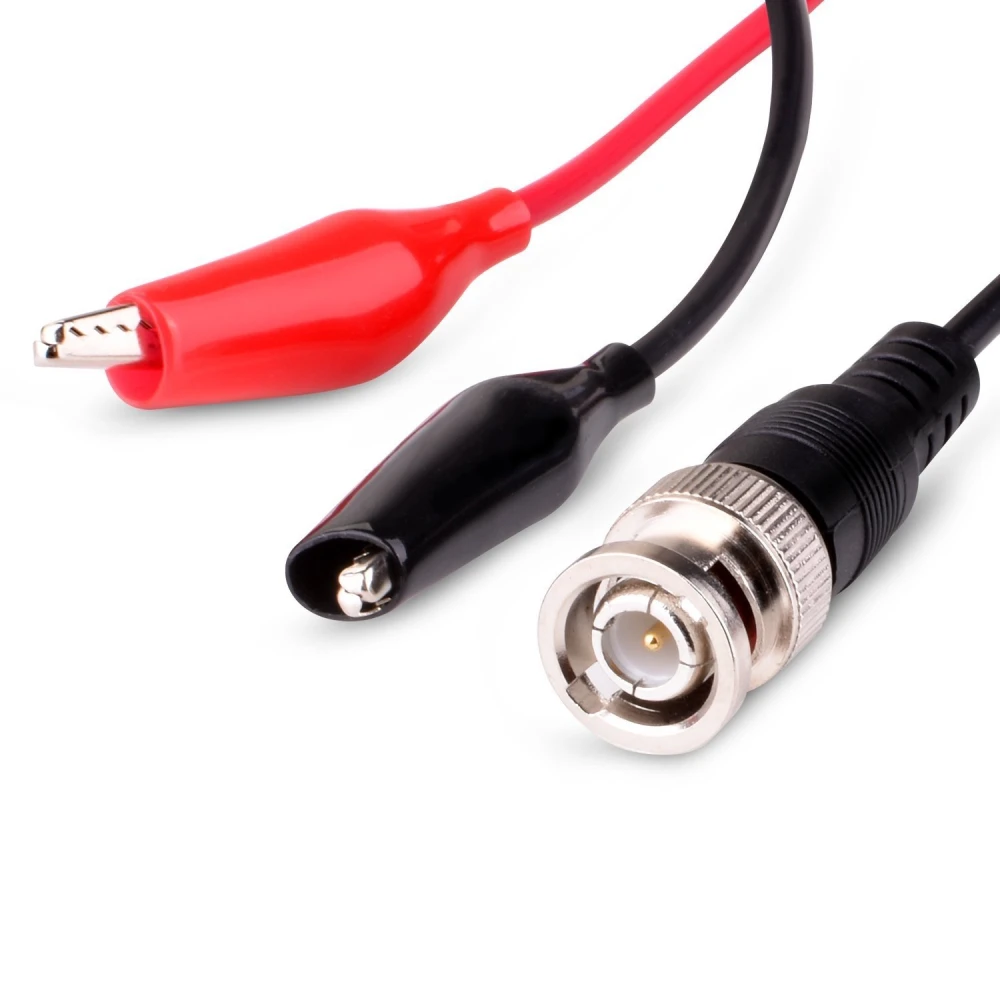

Ja, produkten inkluderar prob och de kablar som behövs för att börja mäta direkt.
Vilka kopplingslägen stöder oscilloskopet?
Det stöder kopplingslägena DC, AC och GND för olika typer av signaler.
