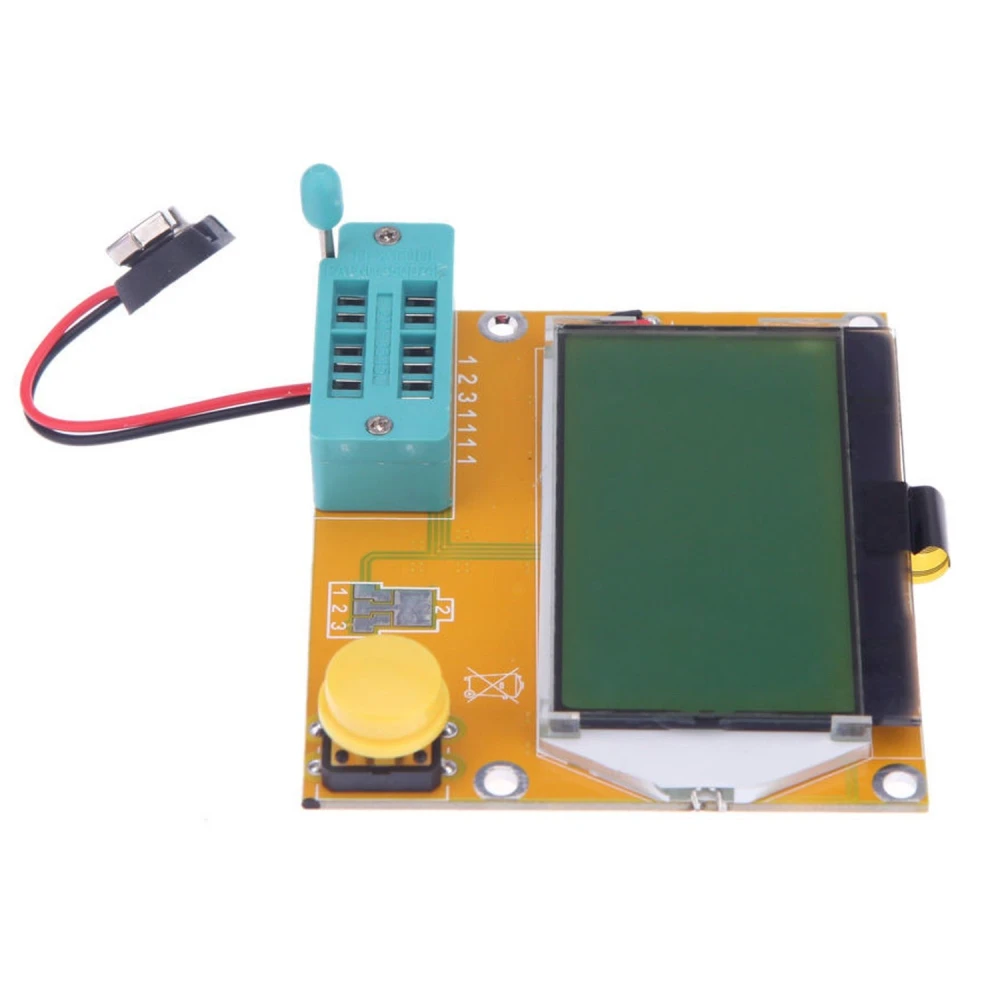

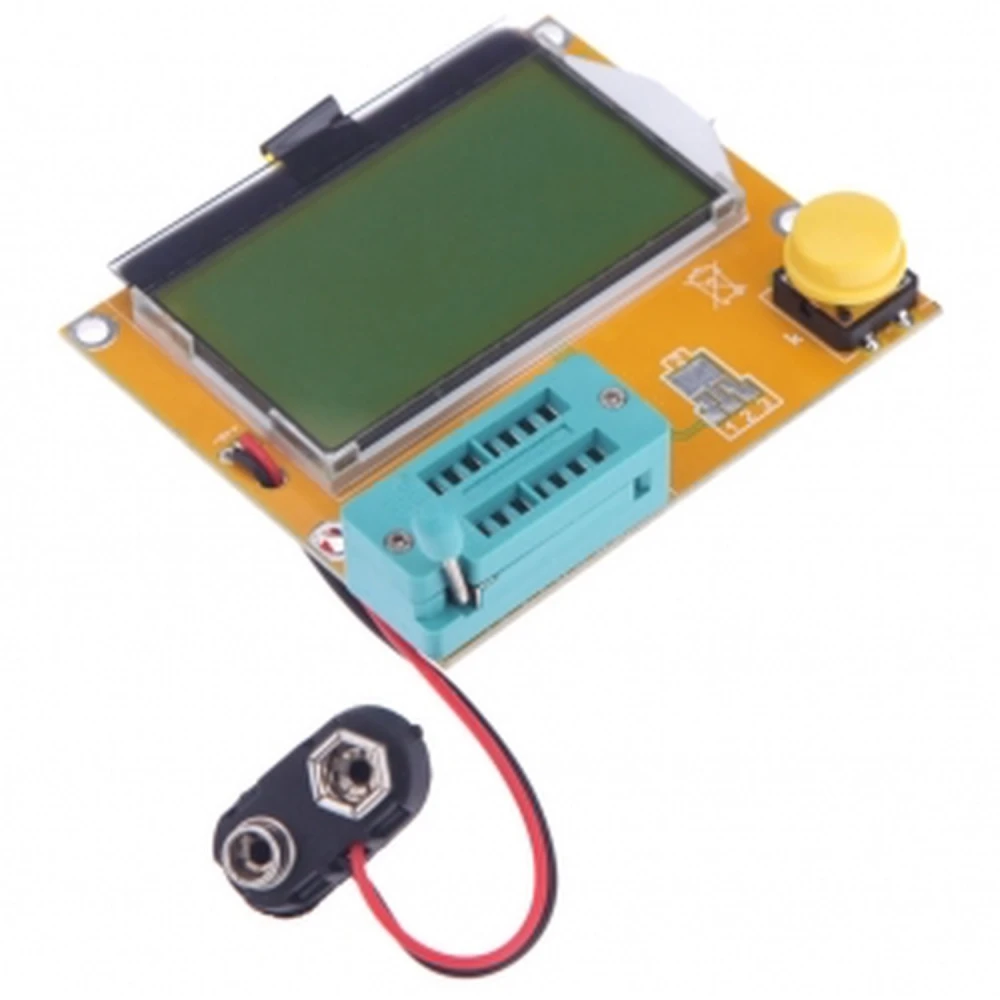

LCR-T4 testare för transistorer, kondensatorer, ESR, induktans och resistans

Den LCR-T4 testare för transistorer, kondensatorer och ESR är ett viktigt verktyg för tekniker och elektronikentusiaster som behöver göra snabba och noggranna mätningar av elektroniska komponenter. Denna kompakta och lättanvända enhet gör det möjligt att identifiera och mäta bipolära transistorer (NPN, PNP), MOSFET:er (N-kanal och P-kanal), JFET:er, dioder, tyristorer, kondensatorer, induktanser och resistorer med hög precision.

Huvudfunktioner:

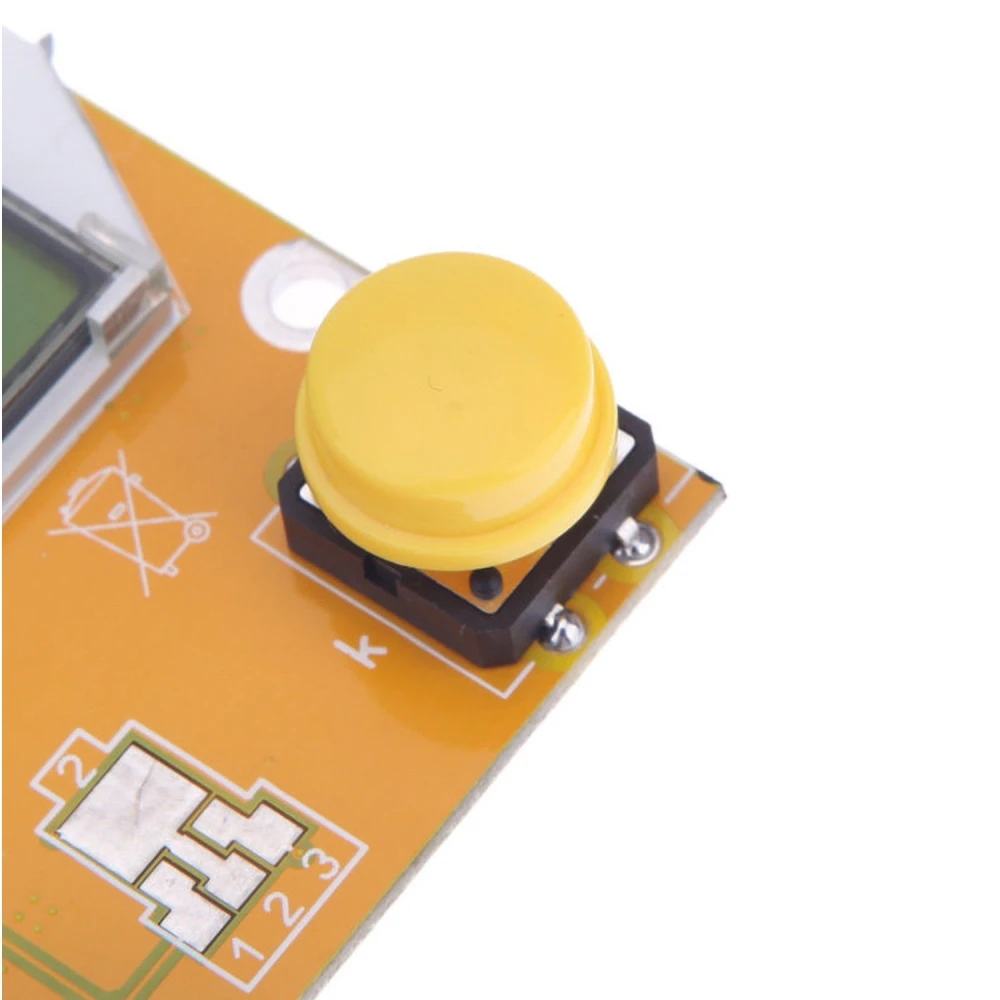

• Enknappsmanövrering och automatisk avstängning för energibesparing.
• Låg avstängningsström på 20nA, vilket säkerställer noggranna mätningar utan att skada komponenterna.
• Automatisk detektering av bipolära transistorer, MOSFET, JFET, dioder, enkelriktade och dubbelriktade tyristorer.
• Automatisk identifiering av komponenternas pinout.
• Mätning av strömförstärkningsfaktor (hFE) och bas-emitter-tröskelspänning för bipolära transistorer.
• Identifiering av Darlington-transistorer genom analys av spänning och förstärkning.
• Detektering av skyddsdioder i MOS-transistorer.
• Mätning av tröskelspänning och grindkapacitans i MOSFET:er.
• Samtidig mätning av två resistorer med symbol- och pinnummerindikering, idealiskt för potentiometrar.
• Hög upplösning vid mätning av resistans från 0.1 ohmios till 50M ohmios.
• Mätning av kapacitans från 30pF till 100mF med upplösning på 1pF.
• Samtidig mätning av ekvivalent serieresistans (ESR) i kondensatorer över 2uF med upplösning på 0.01 ohmios.
• Noggrann identifiering av dioder, LEDs och Zenerdioder med mätning av framspännings- och omvända genombrottsspänningar.
• Mätning av omvänd kapacitans i dioder och anslutna bipolära transistorer.
• Enkel mätning av likriktarbryggor med en enda anslutning.

Typiska användningsområden:

Denna testare är idealisk för elektroniktekniker, ingenjörer och hobbyister som snabbt behöver kontrollera status och egenskaper hos elektroniska komponenter i kretsar, reparationer och prototyputveckling. Dess enkla användning och precision gör den perfekt för att hitta fel, verifiera nya eller använda komponenter och utföra diagnostik i elektronisk utrustning.

Kompatibilitet:

Kompatibel med ett brett utbud av vanliga elektroniska komponenter inom analog och digital elektronik, inklusive NPN- och PNP-bipolära transistorer, MOSFET:er, JFET:er, dioder, tyristorer, resistorer, kondensatorer och komponenter med ESR.

Med LCR-T4 testare får du ett pålitligt och mångsidigt verktyg för dina elektronikprojekt och reparationer.

• Enknappsmanövrering och automatisk avstängning för energibesparing
• Detekterar automatiskt NPN-, PNP-, MOSFET-, JFET-, dioder och tyristorer
• Mätning av strömförstärkningsfaktor (hFE) och bas-emitter-tröskelspänning
• Samtidig mätning av två resistorer och potentiometrar med hög upplösning
• Mätning av kapacitans från 30pF till 100mF med upplösning på 1pF
• Mätning av ekvivalent serieresistans (ESR) i kondensatorer över 2uF
• Identifiering av dioder, LEDs och Zenerdioder med mätning av fram- och omvänd spänning
• Mätning av omvänd kapacitans i dioder och bipolära transistorer
• Enkel mätning av likriktarbryggor med en enda anslutning
