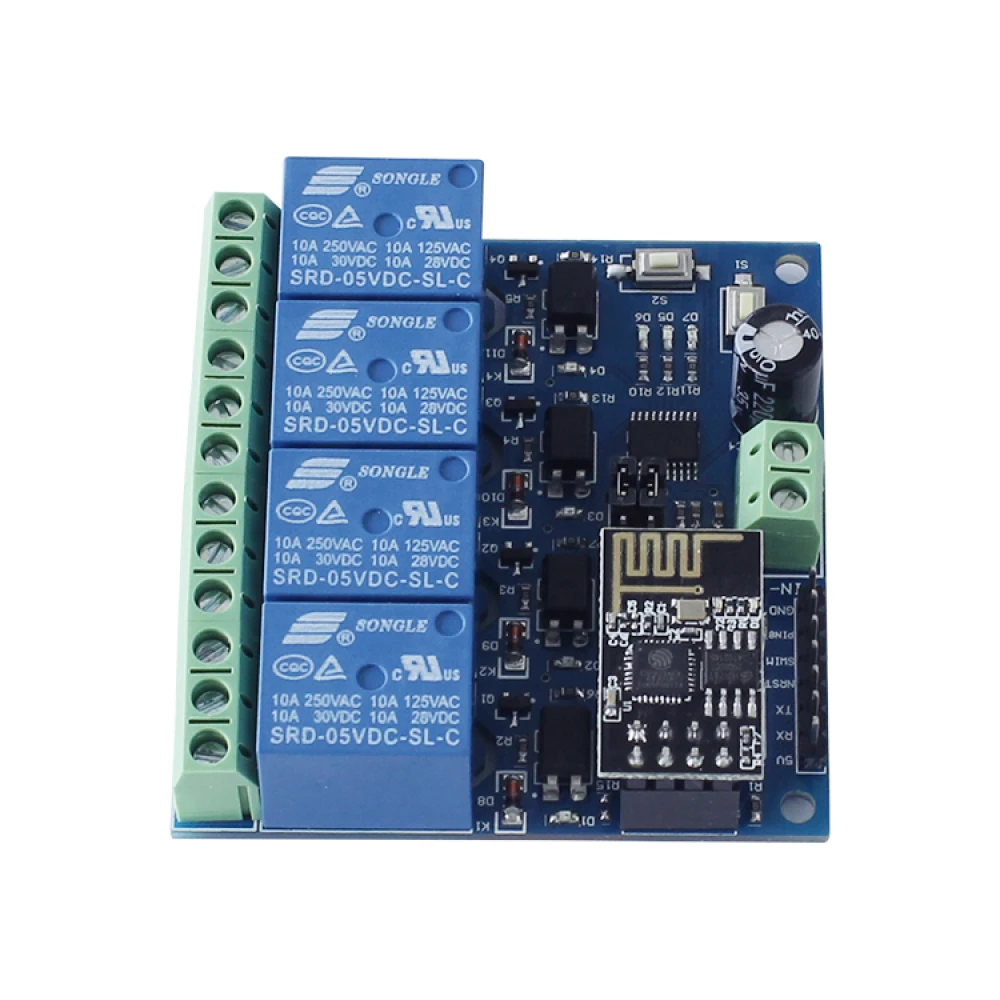

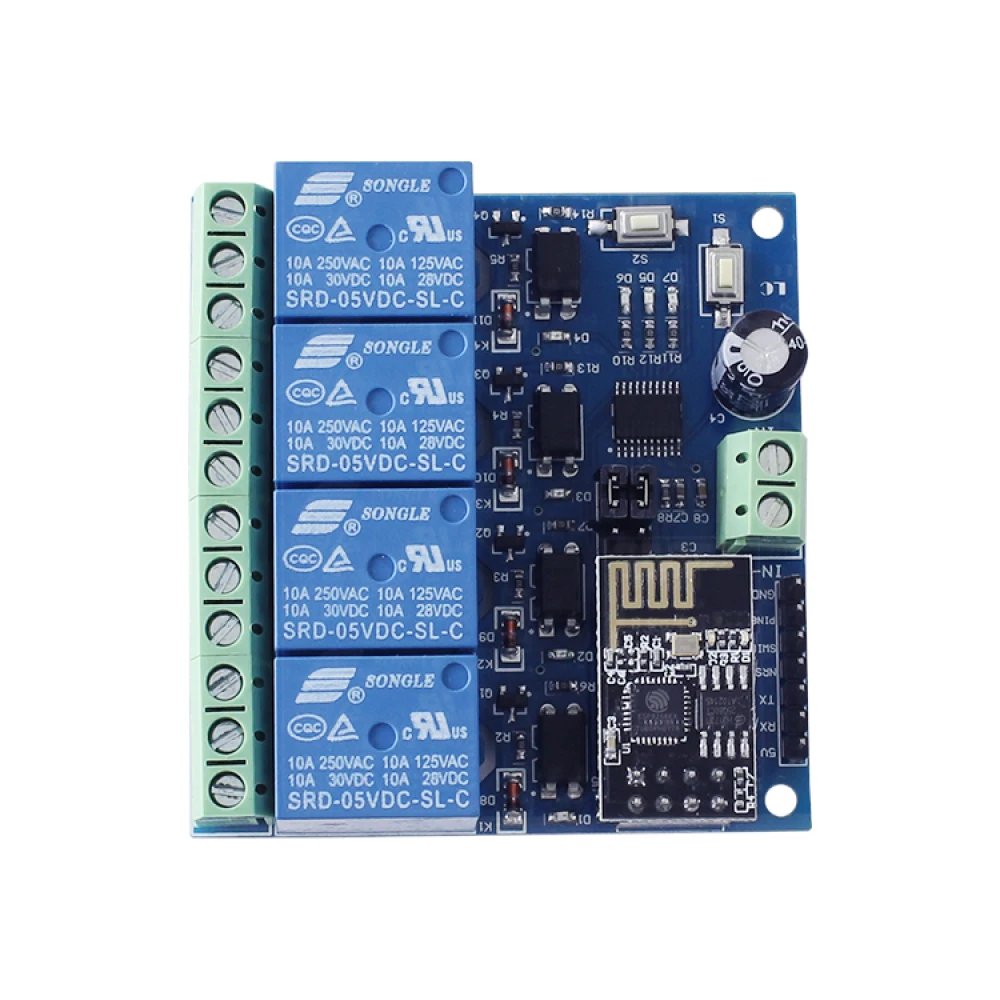

WiFi-relämodul 4 kanaler ESP8266 för fjärrstyrning

Den WiFi-relämodul 4 kanaler ESP8266 är en enhet som är utformad för fjärrstyrning av elektriska enheter via WiFi-anslutning, idealisk för smarta hem och hemautomation. Modulen har en ESP-01 WiFi-modul och en 8-bitars MCU, vilket ger en stabil och enkel lösning för att styra upp till fyra reläer samtidigt.

Huvudfunktioner:

• Integrerad högkvalitativ MCU- och ESP-01 WiFi-modul.
• Två arbetslägen: direktläge mellan telefon och modul, eller via WiFi-router.
• Extra funktion som USB-modul när ESP-01 kopplas bort.
• Överföringsavstånd i öppen miljö upp till 100 meter.
• Enkel konfiguration med Smartconfig-teknik för WiFi-konto och lösenord.
• 12 V-relä med kapacitet på 10 A för 250 V AC och 30 V DC, med strömskydd och hög hållbarhet (upp till 100,000 cykler).
• LED-indikatorer för relästatus och driftlägen.
• Fyra isolatorer för hög motståndskraft mot störningar.
• UART-gränssnitt för felsökning och MCU-programmering.
• Kompakt storlek på 60 x 63 mm.

Tekniska specifikationer:

• Inspänning: 12V (IN+, IN-)
• Seriella UART-portar: 12V, GND, TX, RX
• Knappar: S1 för att byta läge (läge 1 som standard), S2 för återställning

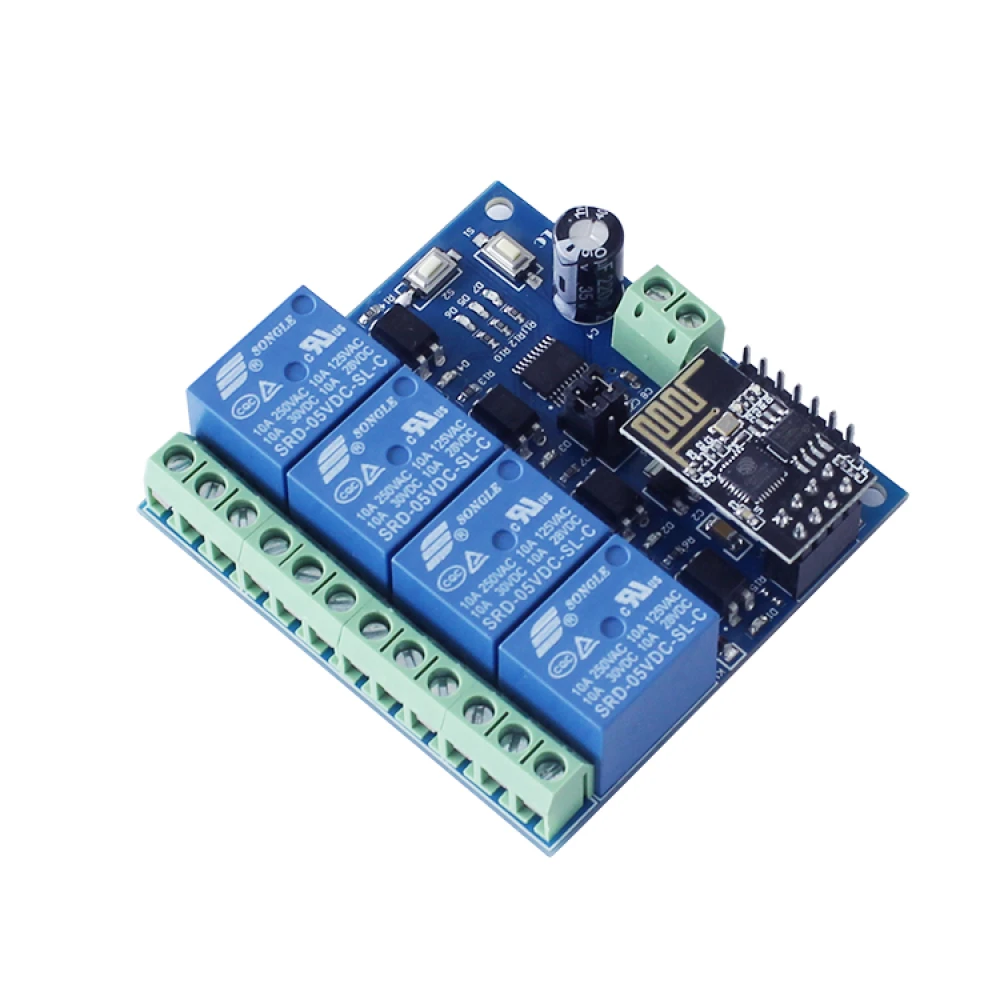

• LED-indikatorer: D1-D4 för reläer, D7 för läge 1, D5 för läge 2, D6 för anslutningsstatus

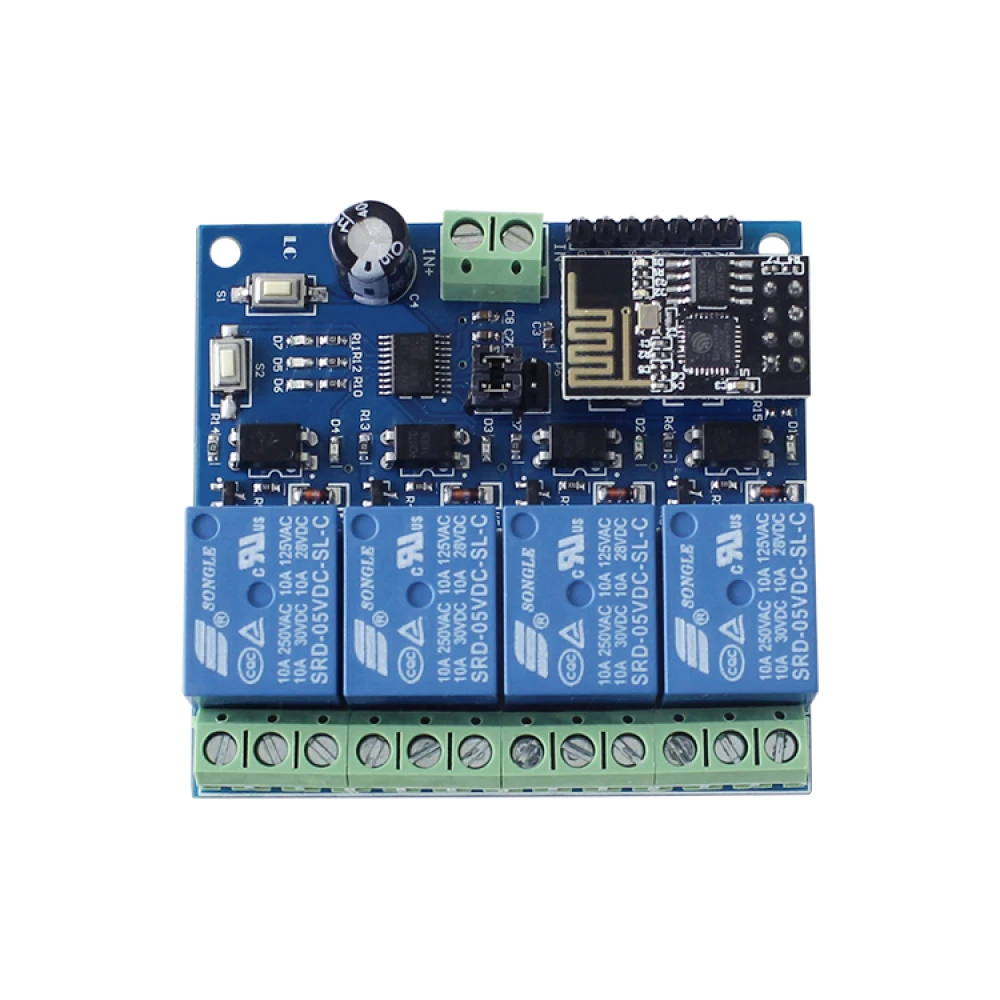

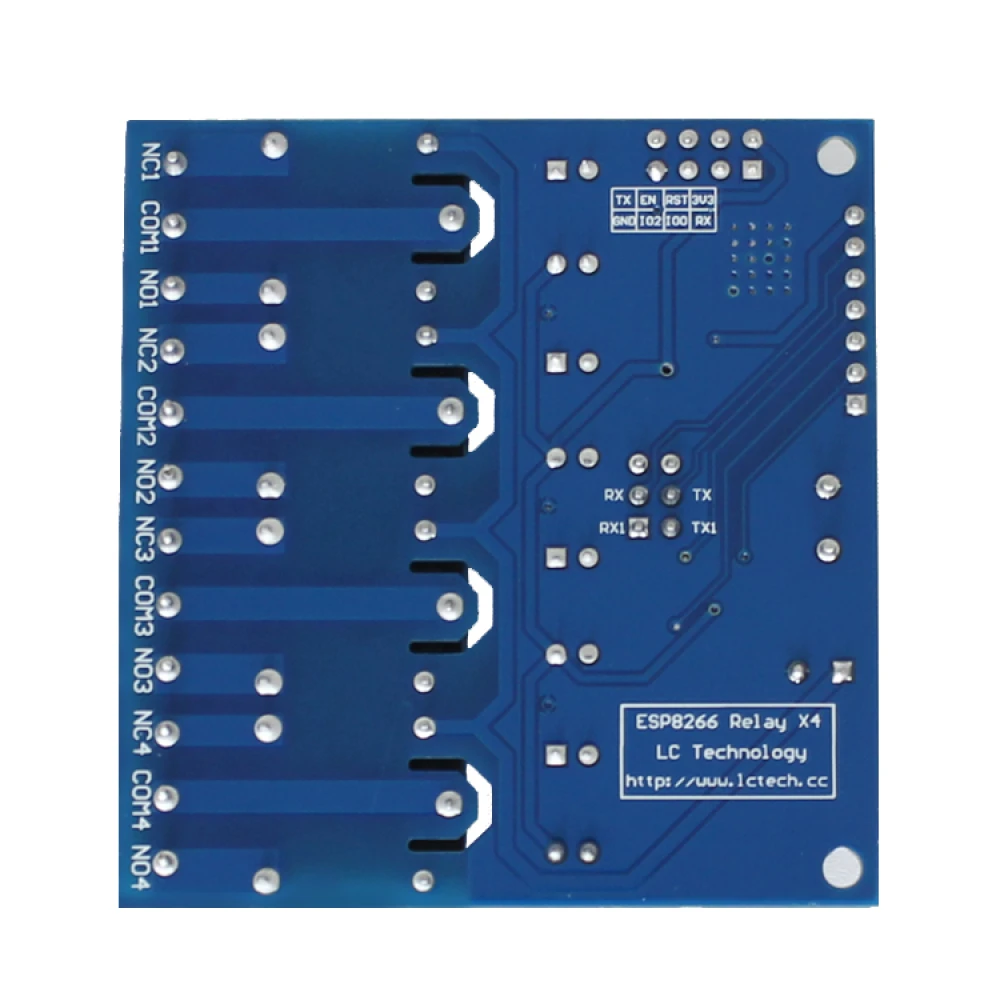

• Reläterminaler: COM1-COM4 (gemensam), NC1-NC4 (normalt sluten), NO1-NO4 (normalt öppen)

Typisk användning och kompatibilitet:

Denna modul är perfekt för att fjärrstyra lampor, hushållsapparater och andra elektriska enheter i smarta hem- eller IoT-projekt. Kompatibel med mobilappar som hanterar WiFi-anslutning och TCP-styrning, och kan enkelt integreras i system baserade på Arduino och andra mikrokontroller som stöder UART-kommunikation.

Styrkommandon:

• Öppna och stäng reläer med specifika hexadecimala kommandon för varje kanal.

Förpackningens innehåll:

• 1 x WiFi-relämodul ESP8266 med 4 kanaler 12V

Med denna WiFi-relämodul 4 kanaler ESP8266 kan du skapa effektiva och tillförlitliga lösningar för automation och fjärrstyrning, vilket gör det enklare att hantera elektriska enheter från din smartphone när som helst och var som helst inom nätverkets räckvidd.

• Styr upp till 4 reläer samtidigt via WiFi med ESP8266 och 8-bitars MCU.
• Två driftlägen: direktanslutning eller via WiFi-router.
• 12V-relä med kapacitet på 10A för AC- och DC-belastningar.
• Enkel konfiguration med Smartconfig via mobilapp.
• LED-indikatorer för relästatus och driftlägen.
• Överföringsavstånd upp till 100 meter i öppen miljö.
• UART-gränssnitt för felsökning och MCU-programmering.
• Hög störningsresistens med 4 inbyggda isolatorer.
• Kompakt storlek på 60 x 63 mm, enkel att integrera i projekt.
• Kompatibel med mobilappar för IoT- och hemautomationsstyrning.
