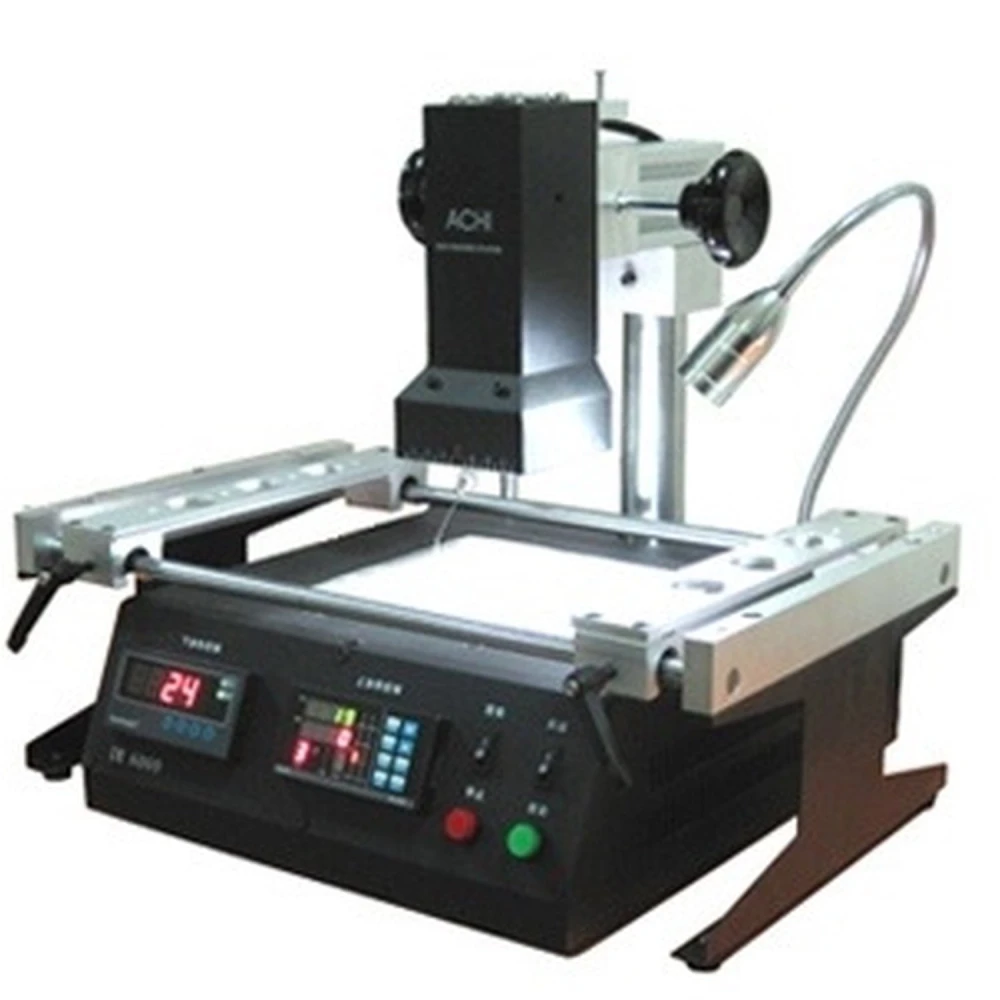

Achi IR6000 infraröd lödstation för rework av kretskort
Varumärke: Achi
Moms ingår (Exkl. moms: 7 312,50 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 8 775,00 kr | -4% |
| 10+ | 8 592,19 kr | -6% |
| 20+ | 8 226,56 kr | -10% |
Den Achi IR6000 station de soldadura infrarroja är ett specialiserat verktyg för rework av medelstora kretskort. Den använder infraröd strålning för att värma lödtennet, vilket möjliggör en effektiv och kontrollerad process för både lödning och avlödning av elektroniska komponenter som BGA, QFP och andra typer av kort.
Den nedre värmaren på 180×180 mm ger en jämn uppvärmning över ett stort område och minimerar den termiska distorsion som kan uppstå med lokala värmare. Dessutom erbjuder den åtta programmerbara temperaturprofiler som gör det möjligt att välja lämpligt lödläge för olika typer av lödningar, inklusive blyfria.
Nyckelfunktioner för Achi IR6000
- Hopfällbart bord med rörliga stöd: underlättar stabil fixering och montering av kort under processen.
- Rörlig övre värmare: kan justeras vertikalt och horisontellt för exakt positionering.
- Integrerad LED-belysning: lyser upp lödpunkten för bättre synlighet och precision.
- Temperatursensor i arbetsområdet: monterad på ett flexibelt fäste för att riktas mot önskad plats.
- Oberoende temperaturkontroll: för övre och nedre värmare via termoelement med hög precision (±0.5%).
- Ljudlarm: varnar när den övre värmaren når den inställda temperaturen.
- Programmerbara temperaturprofiler: gör det möjligt att anpassa processen till olika lödningar och komponenter.
- PC-anslutning via RS-232-port: för avancerad styrning och övervakning.
- Sluten reglering: säkerställer exakt och konstant uppvärmning.
Tekniska specifikationer
- Typ av värmare: keramisk
- Spänning: 220 V
- Övre värmare: infraröd, 80 × 80 mm, 500 W
- Nedre värmare: infraröd, 180 × 180 mm, 800 W
- Total effekt: 1350 W
- Temperaturkontroll: oberoende för övre och nedre värmare, med larm för den övre
- Maximal chipstorlek: 70 × 70 mm
- Maximal PCB-storlek: 400 × 305 mm
- Maximal uppvärmningstemperatur: 400°C
- Mått: 475 × 480 × 420 mm
- Vikt: 18 kg
Typiska användningsområden
Denna station är idealisk för verkstäder som reparerar elektronik, särskilt för rework och lödning av kort med BGA- och QFP-komponenter. Dess precision och kontroll gör den lämplig för arbete på spelkonsoler, konsumentelektronik och underhåll av komplexa kretsar.
Kompatibilitet
Kompatibel med kretskort upp till 400 × 305 mm och chip med maximal storlek 70 × 70 mm. Stöder traditionell och blyfri lödning tack vare sina justerbara temperaturprofiler.
Förpackningens innehåll
- Achi IR6000 lödstation
- Datakabel
- Termoelement med monteringsfäste
- Bruksanvisning
- CD med programvara för styrning och konfigurering
- Hopfällbart bord med rörliga stöd för stabil fixering
- Justerbar övre värmare vertikalt och horisontellt
- Integrerad LED-belysning i lödområdet
- Temperatursensor med flexibelt fäste för precision
- Oberoende temperaturkontroll med ljudlarm
- Åtta programmerbara temperaturprofiler
- PC-anslutning via RS-232-port för avancerad styrning
- Keramiska infraröda värmare med hög effekt
- Kompatibel med kort upp till 400x305 mm och chip 70x70 mm
- Maximal temperatur på 400°C för olika användningsområden
Kundfrågor & svar
Vilka fördelar ger ACHI IR6000:s dubbla infraröda värmesystem jämfört med varmluftslödningsstationer vid BGA-arbete?
ACHI IR6000 använder övre och undre infraröda värmare, vilket minskar luftströmmen och förhindrar att små komponenter flyttas, samtidigt som den värmer känsliga delar som BGA och QFP mer jämnt. Till skillnad från varmluft minimerar den risken för fysisk skada eller att komponenter lossnar, och ger bättre värmespridning över stora ytor (upp till 180 × 180 mm). Den är idealisk för flerskikts-PCB som är känsliga för temperaturgradienter.
Vilka är måtten och den ungefärliga vikten för ACHI IR6000, och vilka tillbehör ingår i lådan?
De ungefärliga måtten för ACHI IR6000 är 470 × 440 × 320 mm och vikten är cirka 13 kg. I lådan ingår vanligtvis: huvudstation, justerbara rörliga stöd, termoelementprob, inbyggd LED-lampa, strömkabel och grundmanual. Det rekommenderas att kontrollera exakta detaljer med leverantören, eftersom innehållet kan variera beroende på batch.
Vilken förebyggande service kräver ACHI IR6000 och hur lång livslängd kan man förvänta sig för dess keramiska värmeelement?
Rekommenderat förebyggande underhåll omfattar regelbunden rengöring av ytor och sensorer, kontroll av elektriska anslutningar och kontroll av termoelementet. Keramiska värmeelement har vanligtvis en livslängd på mellan 2 000 och 5 000 timmar vid normal användning, beroende på ventilation och termiska cykler. Det rekommenderas att undvika stötar och blockering av strålningsöppningarna.
Vilka driftproblem är vanliga i ACHI IR6000 och hur rekommenderas de att lösas?
De vanligaste problemen är oväntade temperaturvariationer, orsakade av lösa eller smutsiga termoelement, samt överhettningslarm på grund av dålig ventilation. Det rekommenderas att regelbundet kontrollera och rengöra anslutningar och sensorer. Om stationen inte startar, kontrollera säkringar och att 220 V-linjen är stabil. Byte av komponenter ska följa tillverkarens specifikationer.
Vilka typer av kretskort passar Achi IR6000 för?
Den passar för medelstora kretskort, inklusive BGA, QFP och andra typer, med en maximal PCB-storlek på 400x305 mm.
Kan stationen användas för blyfri lödning?
Ja, den har åtta programmerbara temperaturprofiler som gör det möjligt att arbeta med traditionell och blyfri lödning.
Hur styrs temperaturen i Achi IR6000?
Temperaturen styrs oberoende för den övre och nedre värmaren via termoelement, med en precision på ±0.5% och ljudlarm för den övre värmaren.
Kan stationen anslutas till en dator?
Ja, stationen ansluts till en PC via RS-232-porten för avancerad styrning och övervakning.
Vilka tillbehör ingår i stationen?
Den innehåller datakabel, termoelement med monteringsfäste, bruksanvisning och CD med programvara.
