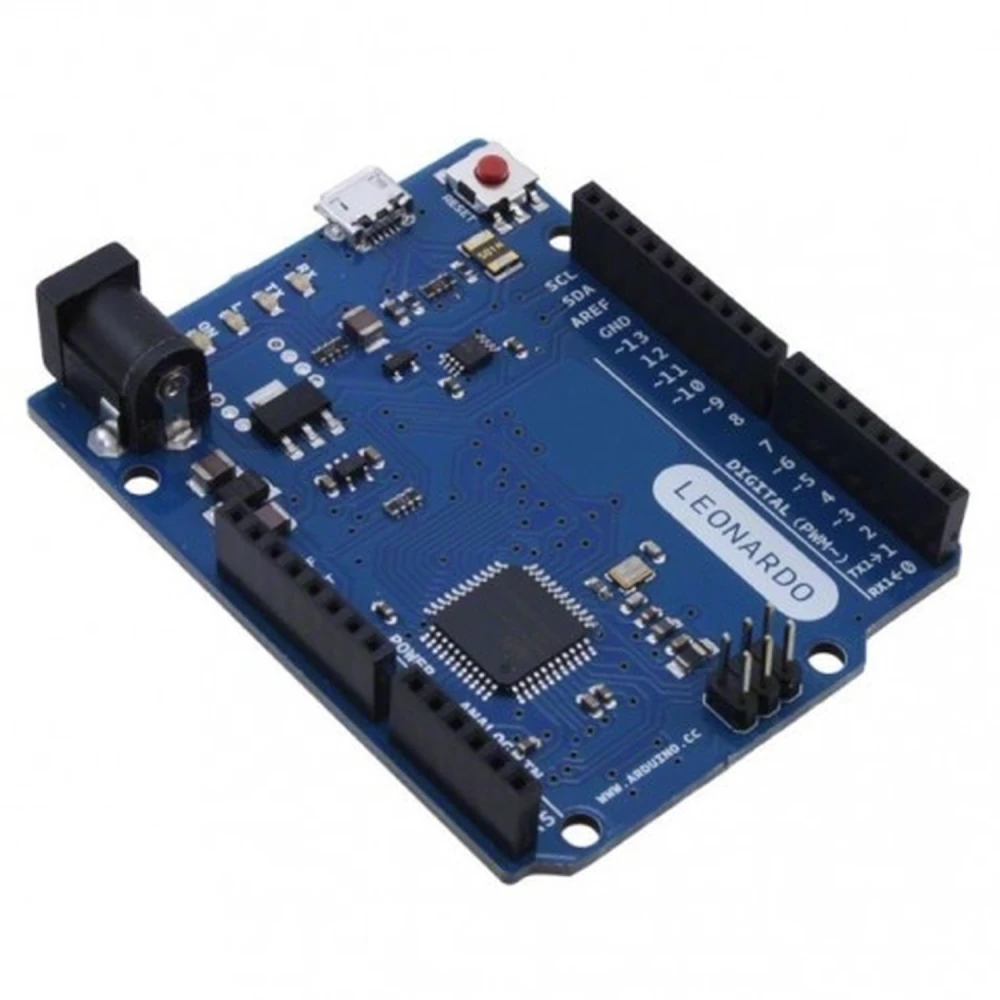

ATmega32u4 Arduino Leonardo-kompatibelt kort för elektronikprojekt

Name: ATmega32u4 Arduino Leonardo-kompatibelt kort för elektronikprojekt
Brand: satkit
SKU: 1B0200402-LEONARDO
Price: 98.44 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

98,44kr

Moms ingår (Exkl. moms: 78,75 kr)

Mängdrabatter

Antal	Pris	Spara
2+	94,50 kr	-4%
10+	86,94 kr	-12%
20+	80,72 kr	-18%

I lager - Skickas omedelbart

Standardleverans Fre, Maj 1 - Tis, Maj 5

Expressleverans Ons, Apr 29 - Tor, Apr 30

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

Det ATmega32u4 Arduino Leonardo-kompatibla kortet är ett elektronikkort baserat på mikrokontrollern ATmega32u4 som utmärker sig genom sin arkitektur med en enda processor och sin direkta kommunikation med datorn via inbyggd USB. Denna egenskap gör att kortet kan fungera som en USB-enhet och emulera tangentbord, möss eller andra kringutrustningar, tack vare de inbyggda biblioteken i Arduino IDE.

Bland dess viktigaste tekniska egenskaper finns:

Mikrokontroller ATmega32u4 med klockfrekvens på 16 MHz.
Driftspänning på 5V och rekommenderad matning mellan 7 och 12V.
20 digitala in-/utgångspinnar, varav 7 stöder PWM-utgång.
12 analoga ingångar med 10-bitars upplösning, dubbelt så många som tidigare modeller.
micro-USB-kontakt för kommunikation och strömförsörjning.
Strömkontakt av typen Jack hona och ICSP-kontakt för avancerad programmering.
Inbyggd reset-knapp för enkel omstart av kortet.
Flashminne på 32 KB, SRAM på 3.3 KB och EEPROM på 1 KB för lagring av program och data.
Maximal ström på 40 mA per digital pinne och 50 mA för 3.3V-pinnen.

Pinlayouten är kompatibel med Arduino UNO rev3, vilket underlättar integration i befintliga projekt. Dessutom ingår SDA- och SCL-pinnar för I2C-kommunikation tillsammans med ARef-pinnen.

Detta kort är idealiskt för projekt som kräver en inbyggd USB-anslutning och möjligheten att emulera USB-enheter, samtidigt som det erbjuder ett stort antal analoga och digitala ingångar för sensorer och aktuatorer. Den kompakta och funktionella designen gör det perfekt för utvecklare, studenter och elektronikentusiaster som söker ett Arduino Leonardo-kompatibelt kort till ett överkomligt pris.

För användning ansluter du helt enkelt kortet till datorn med en USB-kabel eller till en extern strömkälla inom det rekommenderade intervallet, och börjar programmera med Arduino IDE med hjälp av de specifika biblioteken för ATmega32u4.

Mikrokontroller ATmega32u4 med 16 MHz klockfrekvens
20 digitala I/O-pinnar, 7 med PWM-utgång
12 analoga ingångar med 10-bitars upplösning
Inbyggd USB-port med micro-USB-kontakt
Kompatibelt med Arduino Leonardo och Arduino UNO rev3
Flashminne på 32 KB, SRAM på 3.3 KB och EEPROM på 1 KB
Rekommenderad matning på 7-12V med Jack-kontakt
Inbyggd reset-knapp för enkel omstart
Stöder emulering av USB-enheter som tangentbord eller mus
Inkluderar SDA- och SCL-pinnar för I2C-kommunikation

Kundfrågor & svar

Vilka är de viktigaste fördelarna med ATmega32u4-kortet jämfört med en Arduino UNO för projekt som interagerar med USB-enheter?

ATmega32u4-kortet har inbyggd USB, vilket gör att det direkt kan emulera USB-enheter som tangentbord eller mus, en funktion som inte finns i Arduino UNO utan extra hårdvara. Detta är särskilt användbart vid utveckling av system som behöver kommunicera eller interagera som USB-periferi mot datorer.

Vilken extern matningsspänning är säker att använda och vilka gränser gäller om jag ansluter via strömkontakten?

Den rekommenderade spänningen för att mata kortet via strömkontakten är 7 V till 12 V. Upp till 20 V kan accepteras som absolut maxvärde, men över 12 V kan orsaka överhettning och minska livslängden på den inbyggda spänningsregulatorn.

Vilka begränsningar har jag när jag använder analoga pinnar och PWM samtidigt på detta kort?

Kortet har 12 analoga ingångar (A0-A11) och 7 PWM-utgångar (pinnar D3, D5, D6, D9, D10, D11, D13). På grund av mikrokontrollerns arkitektur delas resurserna internt, men de kan användas samtidigt så länge du inte överskrider maximal ström per pinne (40 mA) eller chipets totala strömbegränsning.

Kan jag direkt använda sensorer och moduler på 3,3 V med detta kort? Finns det risk att skada elektroniken?

ATmega32u4:s digitala ingångar känner korrekt av signaler på 3,3 V. Däremot ger dess utgångar 5 V, så direkt anslutning av enheter som endast tål 3,3 V kan skada dem; det rekommenderas att använda spänningsdelare eller nivåomvandlare för säker dubbelriktad kommunikation.

Vad ingår exakt i produktens låda när man köper ATmega32u4-kortet?

Vanligtvis innehåller lådan endast ATmega32u4-kortet kompatibelt med Arduino Leonardo. Micro-USB-kabel, nätaggregat, shields och extra komponenter ingår normalt inte om det inte anges i säljarens paket.

Är detta kort kompatibelt med Arduino IDE?

Ja, det ATmega32u4 Arduino Leonardo-kompatibla kortet fungerar perfekt med Arduino IDE, inklusive specifika bibliotek för USB-emulering.

Hur många analoga pinnar har detta kort?

Det har 12 analoga ingångar, dubbelt så många som tidigare Arduino-modeller som UNO.

Kan jag använda detta kort för att emulera ett USB-tangentbord eller en USB-mus?

Ja, tack vare mikrokontrollern ATmega32u4 och dess inbyggda USB-port kan det fungera som en USB-enhet och emulera tangentbord eller mus.

Vilken spänning rekommenderas för att mata detta kort?

Den rekommenderade matningen är mellan 7 och 12 volt för optimal funktion.

Är det kompatibelt med shields som är designade för Arduino UNO?

Ja, pinlayouten är kompatibel med Arduino UNO rev3, vilket underlättar användning av shields och tillbehör.
