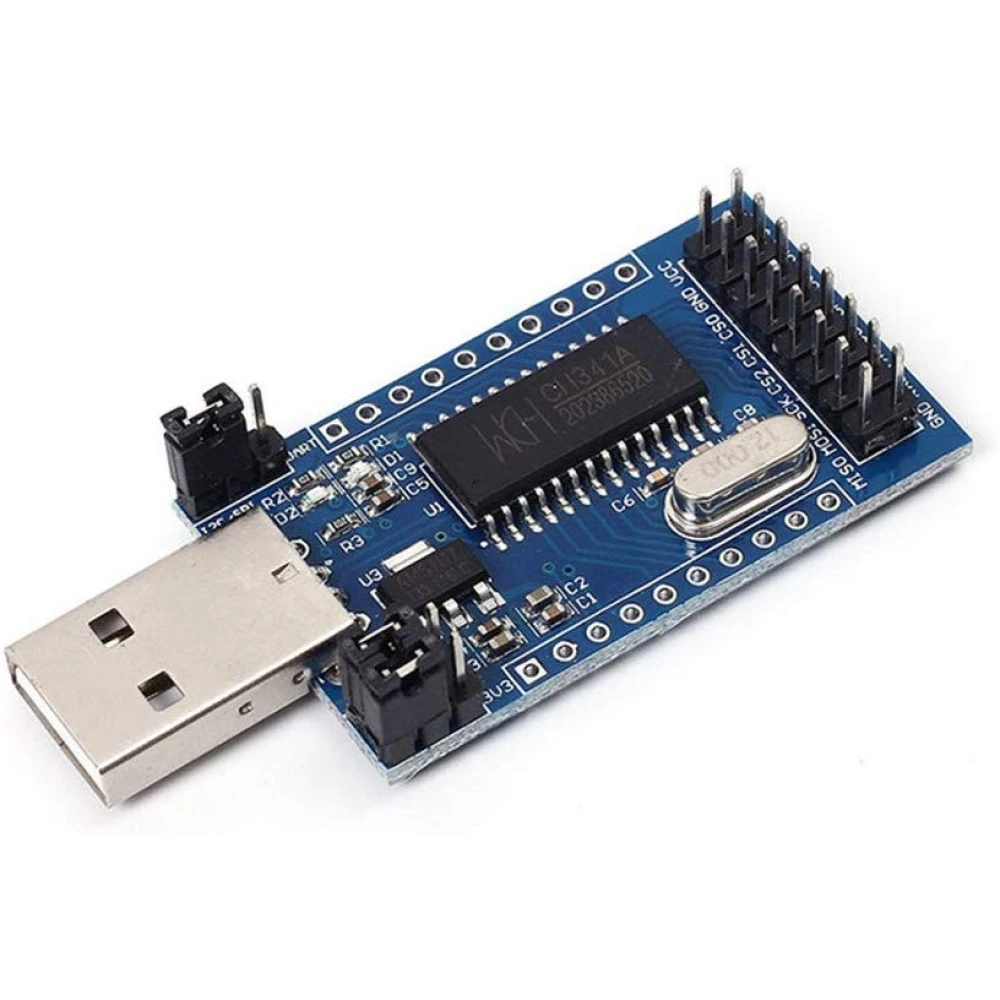

Vista del convertidor USB a puerto paralelo CH341A con chip integrado

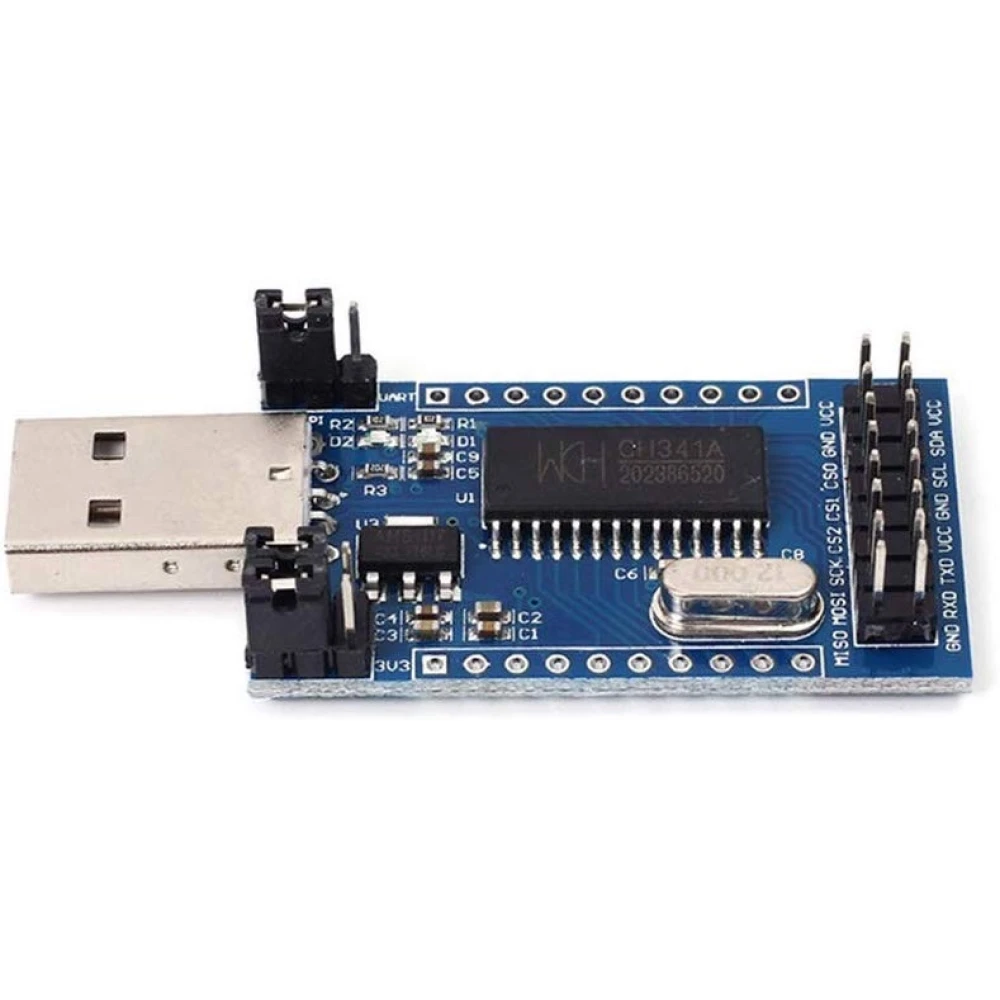

Detalle de conexiones UART, I2C y SPI del programador CH341A

Indicadores LED de estado en programador CH341A USB a UART

Vista lateral del adaptador USB a UART I2C SPI CH341A

Programador CH341A USB a UART IIC SPI I2C mostrando conexiones y puentes

CH341A-programmerare USB till UART IIC SPI I2C - Parallellport

Name: CH341A-programmerare USB till UART IIC SPI I2C - Parallellport
Brand: satkit
SKU: 1c080602
Price: 79.31 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

Spara 6% Var: 84,38 kr

79,31kr

Moms ingår (Exkl. moms: 63,45 kr)

Begränsat lager

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

CH341A-programmerare USB till UART IIC SPI I2C är en USB-omvandlingsmodul utrustad med CH341A-chipet, som fungerar som en USB-bussadapter. Denna enhet erbjuder flera gränssnitt, inklusive asynkron serieport, parallellport, utskrift och ett vanligt synkront seriellt gränssnitt med 2 och 4 ledningar. Det är ett viktigt verktyg för seriell expansion, EEPROM-programmering via I2C-gränssnitt, SPI-gränssnitt, FLASH-programmering och STC MCU, felsökning av program, datainsamling med mera.

Huvudfunktioner:

Stöder omvandling från USB till parallell skrivareport och EPP- eller MEM-parallellport.
Kompatibel med USB till UART, I2C och SPI.
Utspänning och signalnivå kan väljas mellan 3.3V och 5V.
LED-indikatorer för driftstatus för UART och SPI/I2C.

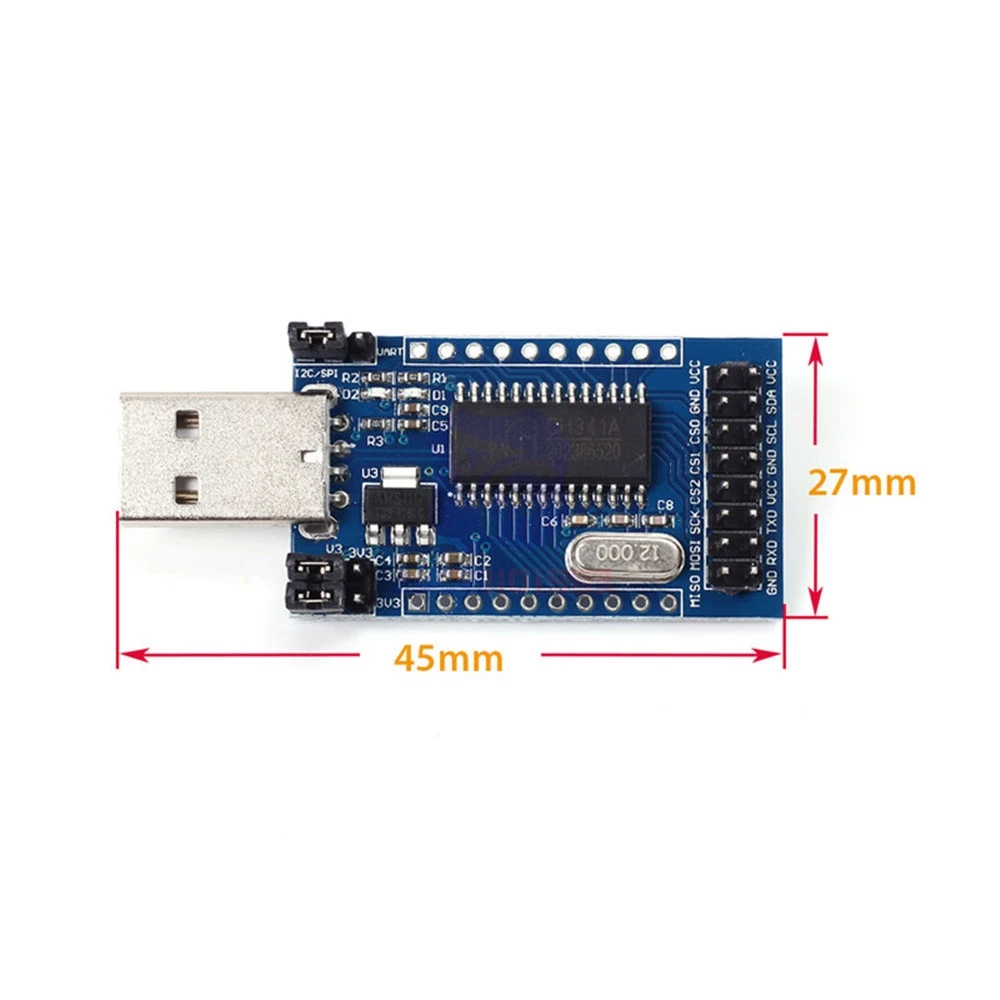

Kompakt kortstorlek: 45 x 27 mm.

Tekniska specifikationer:

UART-gränssnitt: VCC, RXD, TXD, GND.
I2C-gränssnitt: VCC, SDA, SCL, GND.
SPI-gränssnitt: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.
Skrivareport och EPP/MEM-port med 10P 2.54mm-kontakt (se manualen för pindefinition).

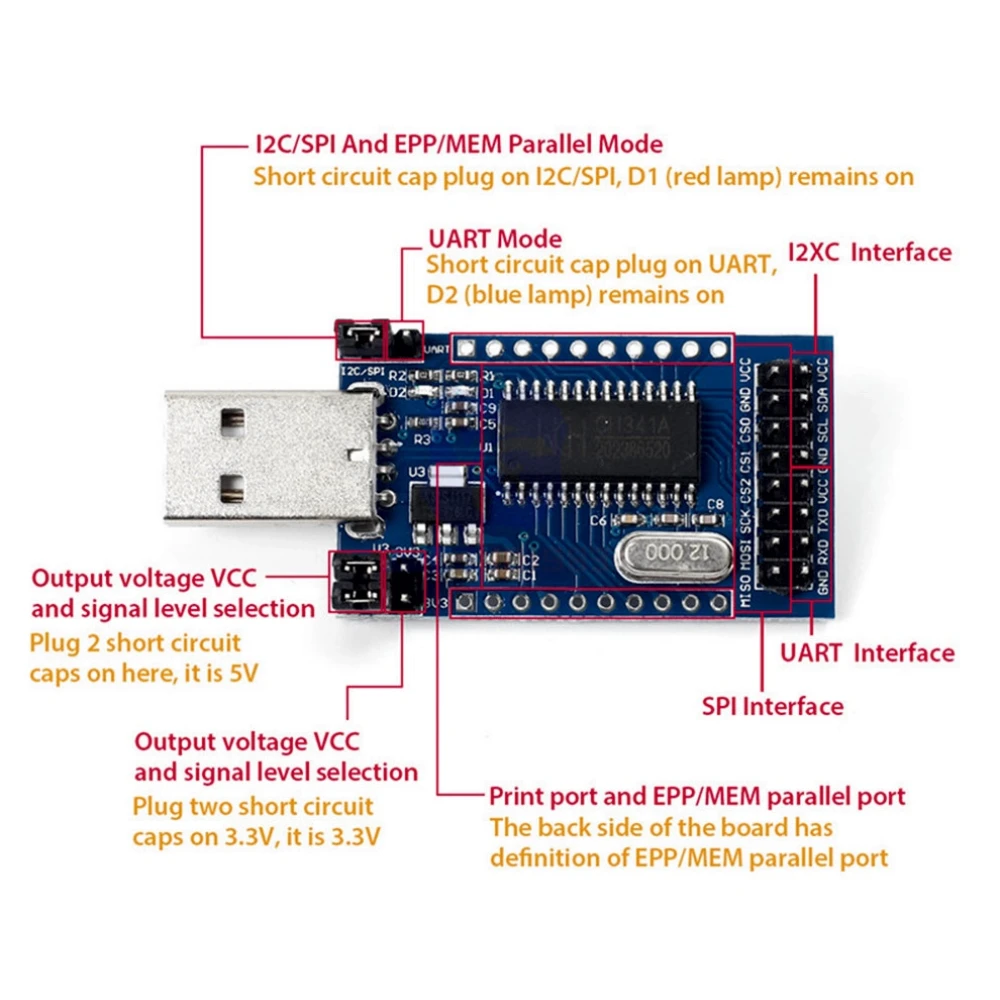

Driftlägen:

UART-läge: bygelkåpan på UART, blå D2-indikator tänd.
I2C/SPI och EPP/MEM parallelläge: bygelkåpan på I2C/SPI, röd D1-indikator tänd.
Parallelläge för skrivareport: koppla bort byglarna och anslut SDA och SCL tillsammans.

Val av utspänning:

Bygelkåpa 2 på 3V3-sidan för 3.3V.
Bygelkåpa 2 på andra sidan för 5V.

Denna programmerare är idealisk för användare som behöver en prisvärd och funktionell lösning för programmering och felsökning av elektroniska enheter som kräver UART-, I2C-, SPI- eller parallellportsgränssnitt. Den kompakta designen och mångsidigheten gör den perfekt för elektronikprojekt, utveckling av firmware och underhåll av hårdvara.

Stöder USB till parallellport, UART, I2C och SPI
Valbar utspänning: 3.3V eller 5V
LED-indikatorer för UART- och SPI/I2C-status
Kompakt storlek: 45 x 27 mm
Kompatibel med programmering av EEPROM, FLASH och STC MCU

Kundfrågor & svar

Vilka är måtten, vikten och huvudmaterialen för CH341A-modulen?

Modulen är 45 mm lång och 27 mm bred, och använder främst PCB i glasfiber (FR4) samt SMD-elektronikkomponenter. Den uppskattade vikten är under 20 gram, vilket underlättar integration i breadboards eller kompakta projekt.

Vilka strömförsörjningskrav och systemkompatibilitet har denna konverterare?

CH341A matas direkt från datorns USB-port (5V). Den kan välja utspänning och signalnivåer till 3.3 V eller 5 V via jumpers. Den är kompatibel med Windows, vissa Linux-distributioner och macOS, även om tillgången till och enkelheten i drivrutinsinstallationen kan variera beroende på operativsystem och version.

Kräver CH341A-programmeraren kalibrering eller regelbundet underhåll för tillförlitlig användning?

Modulen kräver ingen kalibrering eller regelbundet underhåll. Det rekommenderas att hålla kontakterna rena och undvika exponering för fukt eller elektrostatiska urladdningar. Under normala förhållanden och med rätt hantering beror hållbarheten främst på fysisk behandling och ESD-skydd.

Vilka relevanta begränsningar har CH341A när det gäller överföringshastigheter och signaltoleranser?

CH341A stöder USART-hastigheter upp till 2 Mbps, SPI vanligtvis upp till 12 MHz och I2C upp till 400 kHz (Fast mode). De konfigurerbara logiknivåerna ger viss flexibilitet (3.3V/5V), men fel kan uppstå vid anslutning av enheter som kräver mycket strikta timingtoleranser eller vid integration av mer än ett protokoll samtidigt. Den rekommenderas inte för NAND-flash med stor kapacitet.

Vad används CH341A-programmeraren till?

Den används för att omvandla USB till UART-, I2C-, SPI- och parallellportsgränssnitt, vilket möjliggör programmering och felsökning av elektroniska enheter.

Vilka signalspänningar stöder CH341A-programmeraren?

Den gör det möjligt att välja utspänning och signalnivåer på 3.3V eller 5V med hjälp av en bygel på kortet.

Har CH341A-programmeraren statusindikatorer?

Ja, den har indikatorlampor för lägena UART och SPI/I2C som visar driftstatus.

Vilken storlek har CH341A-programmerarens kort?

Kortets storlek är 45 x 27 mm.

Kan den användas för EEPROM-programmering?

Ja, den är kompatibel med EEPROM-programmering via I2C-gränssnittet.
