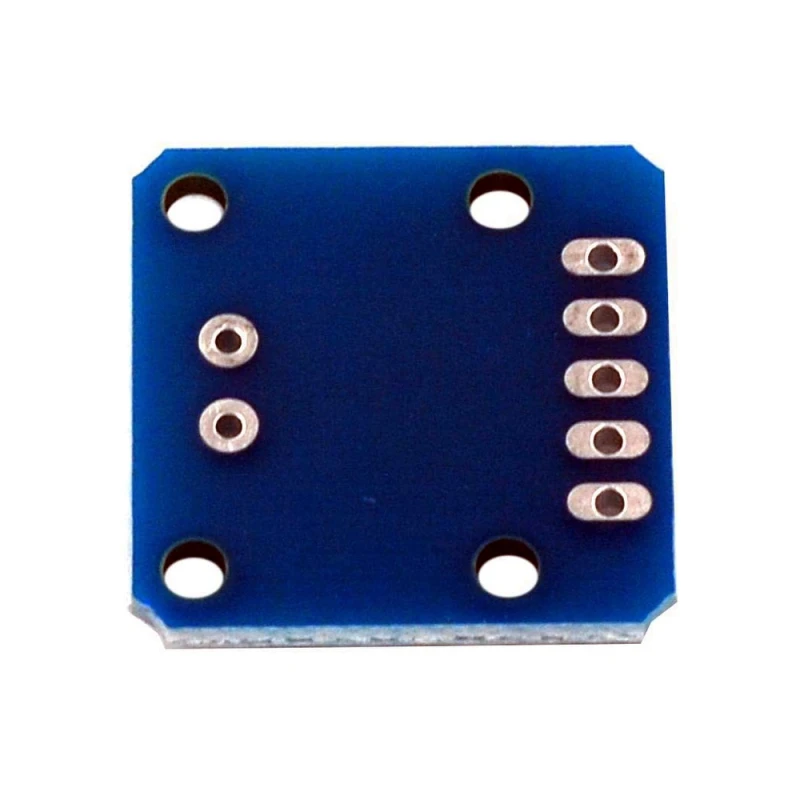

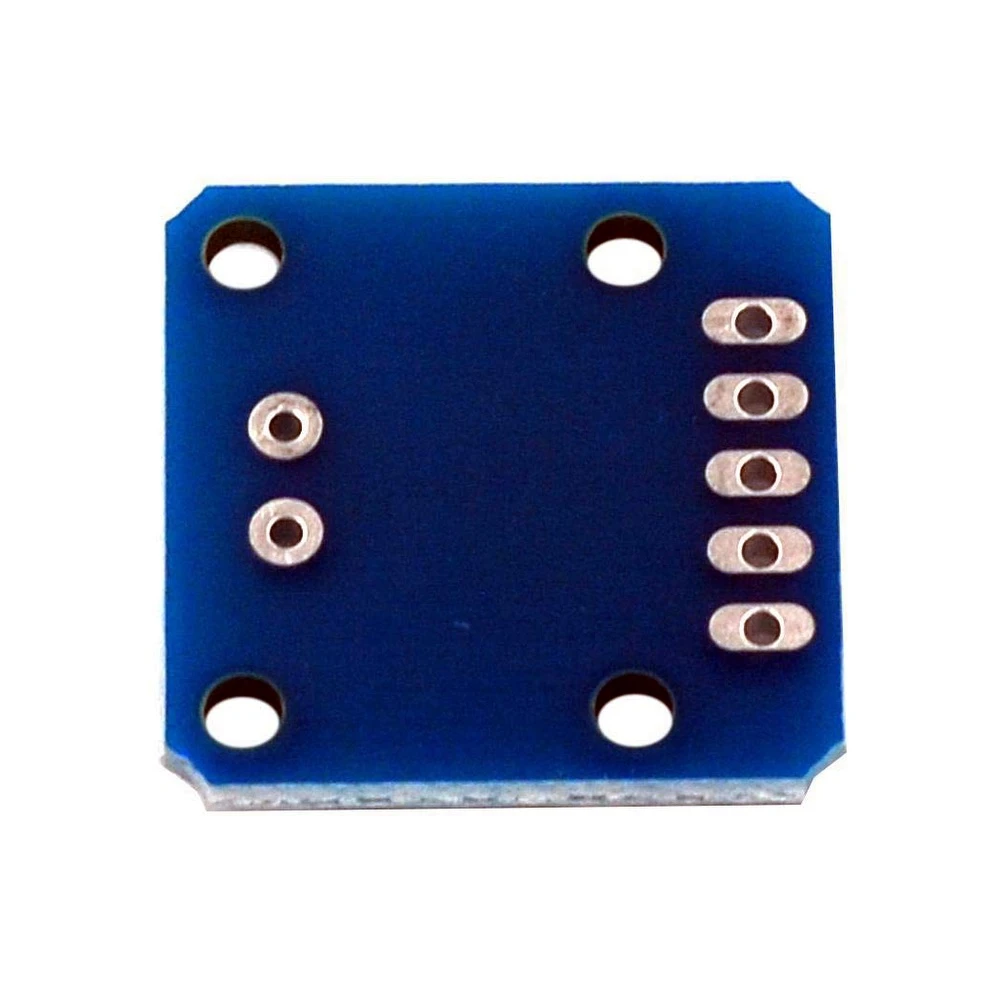

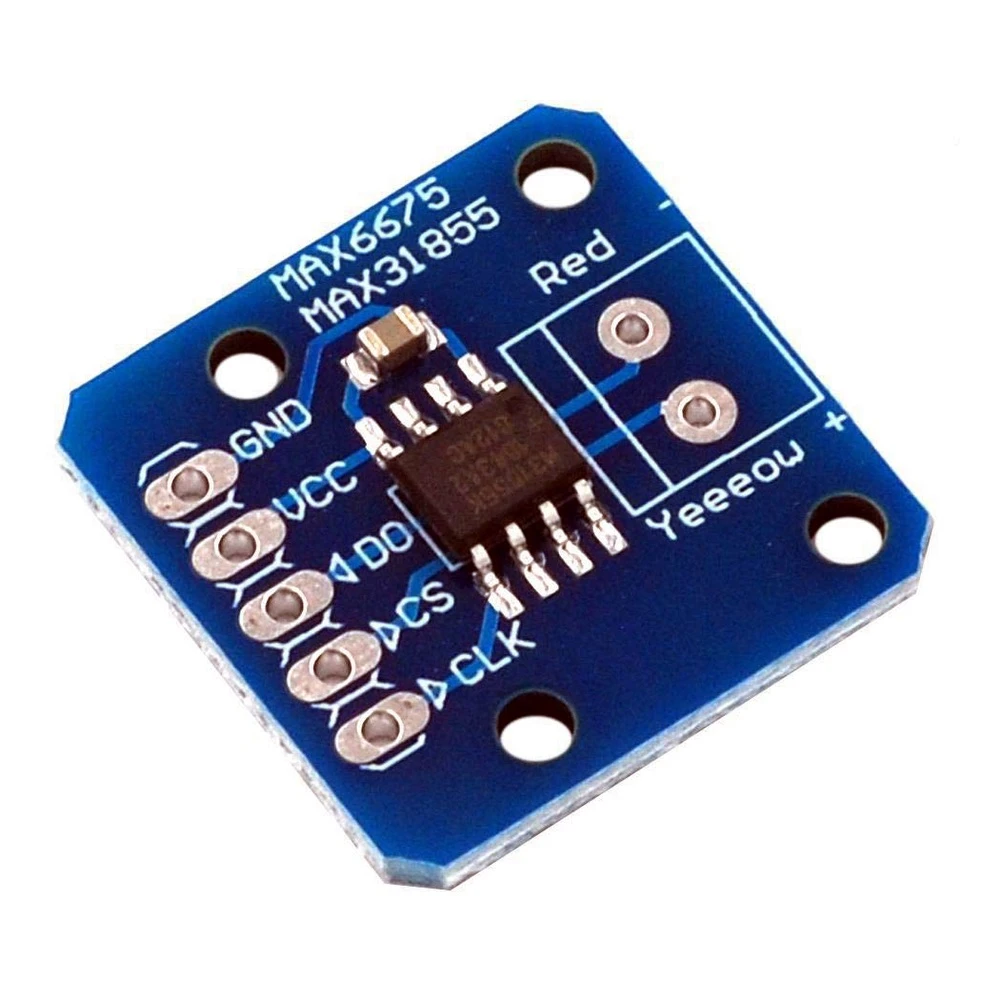

MAX31855 termoelementförstärkare för Arduino med SPI-gränssnitt och anslutningskort

Den MAX31855 termoelementförstärkare för Arduino är en avancerad lösning för temperaturmätning med typ K-termoelement och erbjuder en effektiv uppgradering av modellen MAX6675. Detta anslutningskort integrerar MAX31855K-chippet, som har intern kallkompensering för att säkerställa exakta och tillförlitliga avläsningar, även i krävande miljöer.

Detta kort är utformat för att förenkla anslutning och användning med mikrokontroller, särskilt Arduino, via ett SPI-gränssnitt som endast kräver tre digitala pinnar för kommunikationen. Dessutom behövs ingen analog ingång, vilket utökar kompatibiliteten med olika enheter.

• Integrerat MAX31855K-chip: Utför omvandling och kallkompensering automatiskt.
• Strömförsörjning: Fungerar med spänningar från 3.3 till 5 V, kompatibelt med de flesta Arduino-kort.
• Integrerade komponenter: 3.3 V-regulator, 10uF avkopplingskondensatorer och nivåomvandlingskretsar för stabilitet och precision.

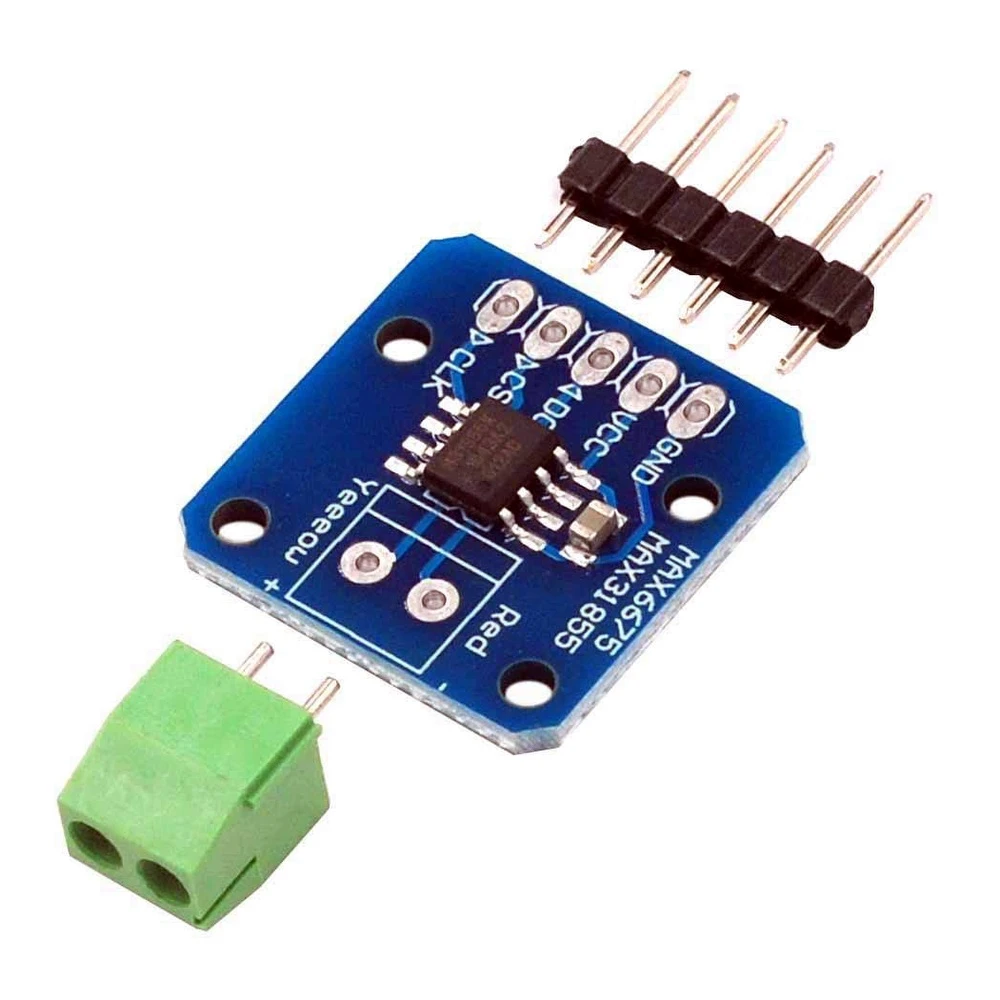

• Enkel anslutning: Inkluderar en 2-polig plint för termoelementet och stiftlist för anslutning på kopplingsdäck eller experimentkort.
• Kompatibilitet: Endast för typ K-termoelement; inte kompatibelt med andra typer.
• Temperaturområde: 0 till 1024 °C med upplösning på 0.25 °C.
• Användningsområden: Idealisk för industriella användningar, hushållsapparater och HVAC-system.

För dig som behöver stöd för andra typer av termoelement rekommenderas förstärkarkortet MAX31856, som är universellt och kan konfigureras för flera typer via Arduino-programvara.

MAX31855-kortet för Arduino är perfekt för projekt som kräver noggrann temperaturmätning med typ K-termoelement, och underlättar integration med elektroniska system och mikrokontroller tack vare sitt SPI-gränssnitt och kompakta design.

Du hittar Arduino-biblioteket för denna enhet i det officiella repositoriet: https://github.com/adafruit/MAX6675-library

• Kompatibelt endast med typ K-termoelement
• SPI-gränssnitt som använder 3 digitala pinnar för kommunikation
• Strömförsörjning på 3.3 till 5 V kompatibel med Arduino
• Inkluderar 3.3 V-regulator och avkopplingskondensatorer för stabilitet
• Temperaturområde från 0 till 1024 °C med upplösning på 0.25 °C
• 2-polig plint för anslutning av termoelement
• Idealisk för industriella tillämpningar, hushållsapparater och HVAC
• Monterat och testat kort klart för omedelbar användning
