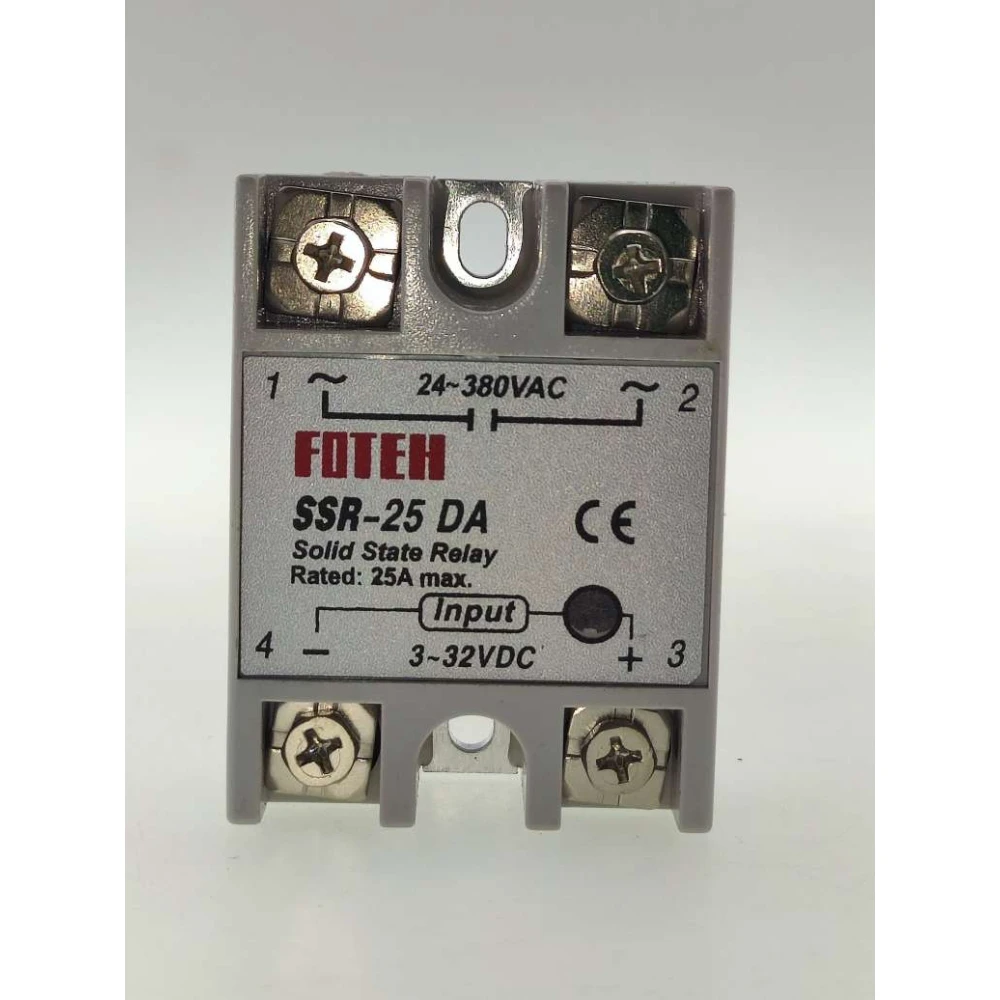

Fotek SSR-25 25A solid state relay för effektiv elstyrning

Fotek SSR-25 25A solid state relay är en elektronisk enhet utformad för att styra elektriska laster utan mekanisk kontakt, vilket ger en effektiv och pålitlig lösning för industriella och hushållsapplikationer.

Detta relä fungerar med en lågspänningsstyrsignal (3-32 VDC) och kan hantera växelströmslaster upp till 25 ampere, med utspänning mellan 24 och 380 VCA. Den kontaktlösa konstruktionen utan rörliga delar eliminerar mekaniskt slitage, ökar livslängden och minskar underhållsbehovet.

Huvudegenskaper

• Styringång: 3-32 VDC med ingångsström mellan 3 och 25 mA.
• Belastningskapacitet: 25A med utspänning 24-380 VCA.
• Låg spänningsfall i aktivt läge: 1.5V, vilket förbättrar energieffektiviteten.
• Snabb svarstid: 10 ms för på- och avslag.
• Hög motståndskraft mot elektromagnetiska störningar och vibrationer.
• LED-indikator för att övervaka driftstatus.
• Kompakt och korrosionsbeständig design, med montering via skruvar.
• Drifttemperaturområde: -30 a 75 °C.

Typiska användningsområden

Detta relä är idealiskt för att styra resistiva elektriska apparater, särskilt värmesystem som elektriska kablar och rör. Det används ofta i temperaturstyrningsinstrument och industriell automation för att slå på och av laster exakt och tyst.

Installationsöverväganden

• Det rekommenderas att lämna en strömreserv på 3/2 i förhållande till märkströmmen för att undvika överbelastning.
• För laster över 5A är det viktigt att säkerställa tillräcklig värmeavledning genom att använda särskilda kylflänsar för solid state-reläer.
• Kompatibel med TTL-, DTL- och HTL-kretsar.

Skillnader jämfört med mekaniska reläer

Till skillnad från mekaniska reläer har SSR inga rörliga delar, vilket eliminerar ljud, gnistor och kontaktförslitning. Det gör det tystare, mer hållbart och lämpligt för applikationer som kräver snabba och frekventa omkopplingar.

Kompatibilitet och underhåll

Detta relä är kompatibelt med ett brett utbud av elektroniska och elektriska system, så länge ström- och spänningsparametrarna följs. Det kräver inget frekvent underhåll tack vare sin solida konstruktion och kontaktlösa design.

• Styr elektriska laster upp till 25A med utspänning 24-380 VCA.
• Lågspänningsstyringång mellan 3-32 VDC och ström 3-25 mA.
• Snabb omkopplingstid på 10 ms för på- och avslag.
• Kontaktlös konstruktion för längre livslängd och tyst drift.
• LED-indikator för driftstatus.
• Enkel installation med skruvar.
• Kompatibel med TTL-, DTL- och HTL-kretsar.
• Kräver värmeavledning för laster över 5A.
