Hantek 6022BL USB digital oscilloskop 16 kanaler 20 MHz

Hantek 6022BL Oscilloskop är en digital USB-enhet framtagen för yrkespersoner och elektronikentusiaster som behöver en kompakt, portabel och kraftfull lösning för signalanalys och mätning. Detta oscilloskop kombinerar digital lagring med en 16-kanals logikanalysator, vilket underlättar felsökning och utveckling i elektroniska och digitala system.

Det anodiserade aluminiumhöljet ger hållbarhet och skydd, medan det standardiserade USB 2.0-gränssnittet möjliggör enkel anslutning utan behov av extra strömkablar, och fungerar direkt med bärbara eller stationära datorer.

Huvudfunktioner

• Kanaler: 2 kanaler för oscilloskop och 16 kanaler för logikanalysator.
• Bandbredd: 20 MHz, lämplig för ett brett spektrum av elektroniska tillämpningar.
• Samplingshastighet: 48 MS/s i realtid, vilket säkerställer precision vid signalinfångning.
• Vertikal upplösning: 8 bitar för tydlig och detaljerad visning av vågformer.
• Förstärkningsområde: 20 mV till 5 V i 8 steg, anpassningsbart till olika signalnivåer.
• Ingångsimpedans: 1 MΩ med 25 pF, standard för noggranna mätningar.
• Ingångsskydd: Diode clamping för att skydda enheten mot överbelastning.
• Triggerlägen: Auto, Normal och Single med justering av nivå och flank (+/-) för full kontroll över inspelningen.
• Kompatibilitet: Kompatibel med Windows 2000, NT, XP, Vista och Windows 7.
• Matematiska funktioner: FFT, addition, subtraktion, multiplikation och division för avancerad signalanalys.
• Visning: Visar vågformer med alternativ för medelvärde, persistens och intensitet.
• Medföljande programvara: CD med programvara och drivrutiner, användarmanual och USB-kabel för omedelbar anslutning.

Typiska användningsområden

Detta oscilloskop är idealiskt för tekniker, ingenjörer och studenter som arbetar med elektroniska kretsar, hårdvaruutveckling, reparation och felsökning av digitala och analoga system. Den 16-kanals logikanalysatorn gör det möjligt att granska komplexa digitala signaler, medan den digitala lagringsfunktionen underlättar detaljerad analys och dokumentation.

Kompatibilitet och portabilitet

Hantek 6022BL är utformad för att fungera med PC-datorer med Windows, vilket gör den lämplig för användning i laboratoriemiljö eller ute på fältet tack vare sin kompakta storlek och låga vikt. USB-anslutningen eliminerar behovet av externa strömkällor och ökar användarvänligheten och flexibiliteten.

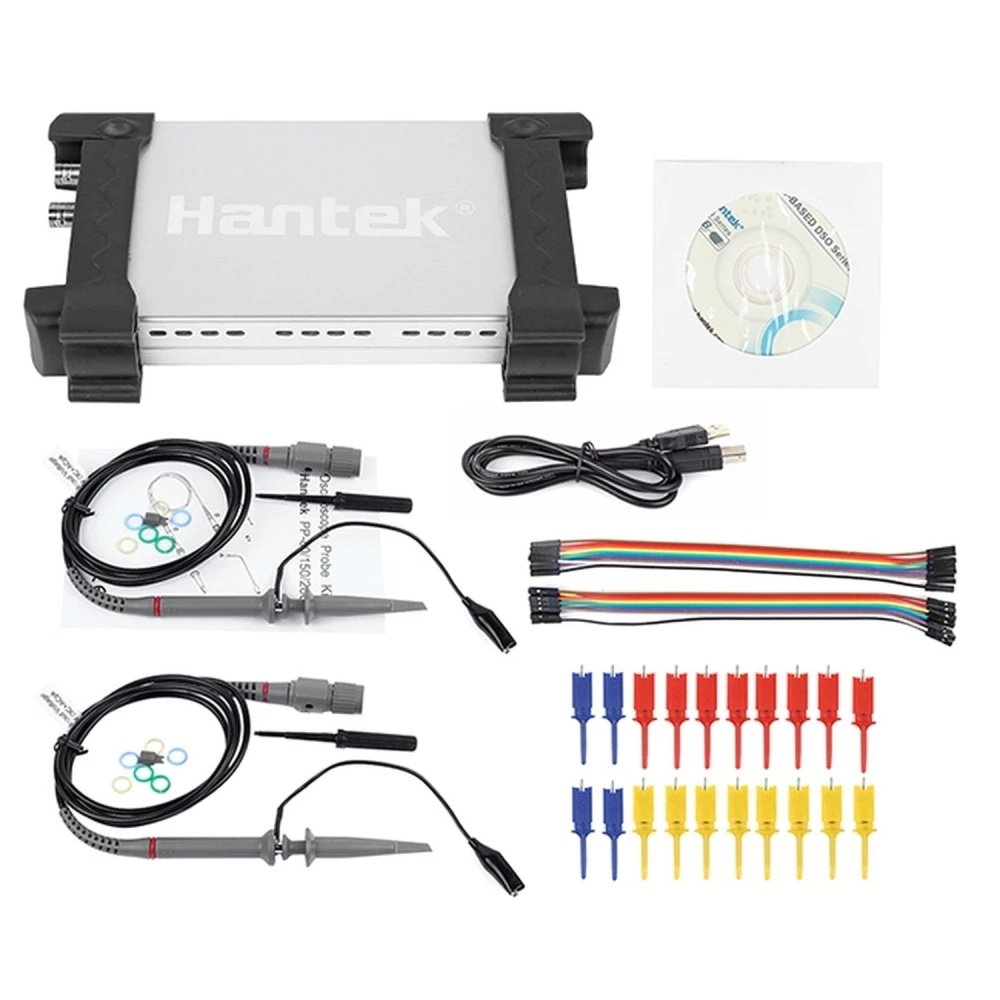

Förpackningens innehåll

• PC-baserat digitalt Hantek USB-oscilloskop
• Programvara och drivrutiner på CD
• 2 klämprober
• USB-kabel för anslutning

Denna enhet är en professionell och prisvärd lösning för dig som söker ett pålitligt digitalt USB-oscilloskop och logikanalysator med avancerade funktioner och enkel användning.

• 2 kanaler för oscilloskop och 16 kanaler för logikanalysator
• 20 MHz bandbredd för precisa signaler
• 48 MS/s samplingshastighet i realtid
• 8-bitars vertikal upplösning för tydliga detaljer
• Förstärkningsområde från 20mV till 5V i 8 steg
• Ingångsimpedans på 1 MΩ och 25 pF
• Triggerlägen Auto, Normal och Single med nivåjustering
• Matematiska funktioner: FFT, addition, subtraktion, multiplikation och division
• Kompatibel med Windows 2000/NT/XP/Vista/7
• Programvara, manual, prober och USB-kabel ingår
