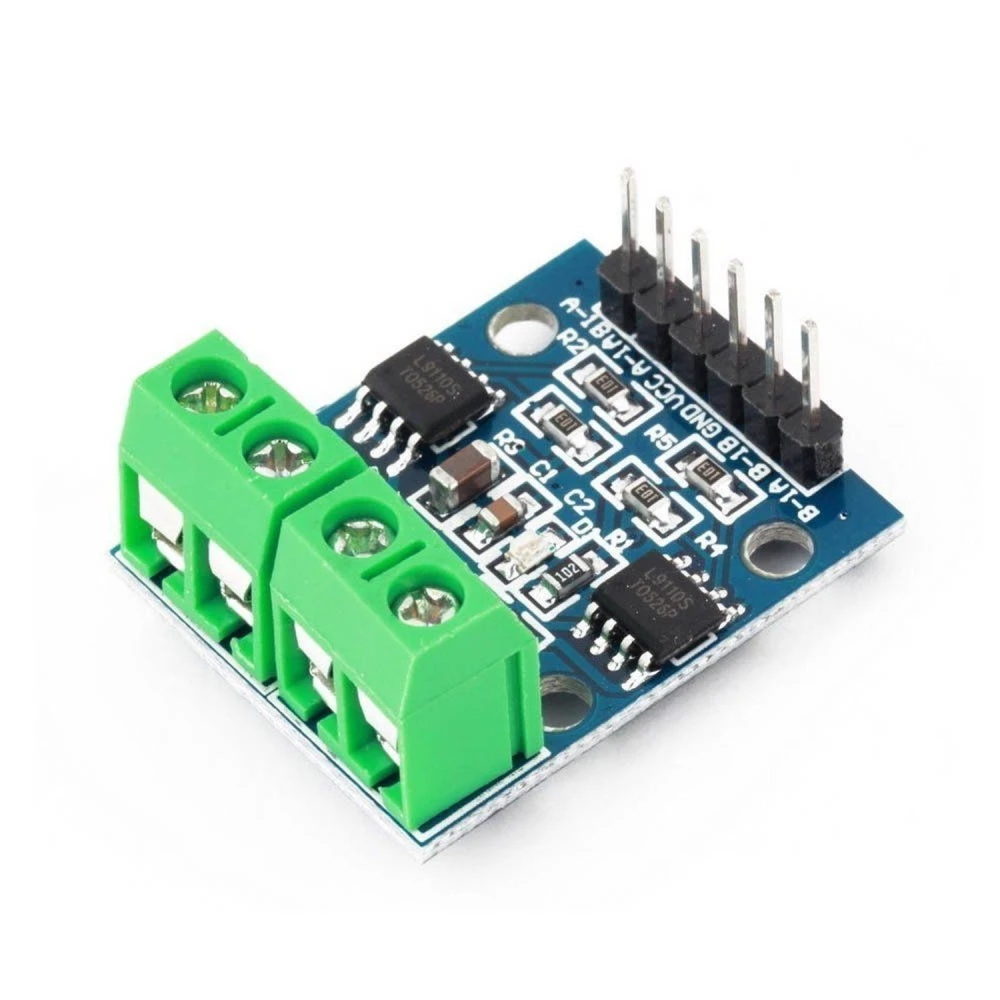

El L9110s Motor Driver Arduino är ett styrkort utformat för att samtidigt hantera två likströmsmotorer eller en 2-fasig stegmotor med 4 ledningar. Denna styrning är kompatibel med Arduino och andra mikrokontrollerbaserade system, vilket förenklar motorstyrning i elektroniska och robotikprojekt.

Denna modul har två integrerade L9110S-motorstyrningschip på ett kompakt PCB, med en storlek på 29.2 mm x 23 mm, vilket gör den idealisk för applikationer där utrymmet är begränsat.

Huvudegenskaper

Ingångsspänning: DC 2.5-12V, lämplig för ett brett utbud av strömkällor.
Utgångskapacitet: varje kanal kan leverera upp till 800 mA kontinuerlig ström, vilket möjliggör styrning av små till medelstora motorer.
Låg statisk driftström, vilket optimerar energiförbrukningen.
Lågt spänningsfall vid mättnad för bättre prestanda.
Kompatibel med TTL/CMOS-utgångsnivåer, vilket möjliggör direkt anslutning till CPU eller mikrokontroller.
Inbyggda klämdioder för skydd mot induktiva belastningar.
Integrerad styrenhet i IC för högre tillförlitlighet och enklare användning.
Skyddsfunktion mot hög tryck via pinne.
Arbetstemperatur: 0-80 °C, lämplig för vanliga laboratorie- och utvecklingsmiljöer.

Typiska användningsområden

Denna styrning är idealisk för robotik, automation och allmän motorstyrning. Den kan användas för att:

Styra två DC-motorer oberoende av varandra.
Hantera bipolära stegmotorer med 2 faser och 4 ledningar.
Arduino-projekt som kräver styrning av motorhastighet och riktning.

Kompatibilitet

L9110s är kompatibel med Arduino-kort och andra mikrokontroller som stöder TTL/CMOS-nivåer. Dess design möjliggör enkel integrering i elektroniska och robotikprojekt som kräver styrning av dubbla motorer eller stegmotorer.

Förpackningens innehåll

L9110S H-Bridge styrkort för stegmotorer och dubbla DC-motorer.

Grundläggande kodexempel

Produkten innehåller ett kodexempel för mikrokontroller baserade på 8051, som visar hur man styr motorernas riktning med funktioner för framåt och bakåt, vilket underlättar snabb start i projekt.

Dubbel styrmodul för två DC-motorer eller en 2-fasig stegmotor med 4 ledningar
Ingångsspänning: 2.5-12V DC
Kontinuerlig ström på 800 mA per kanal
Kompatibel med TTL/CMOS-nivåer för direkt anslutning till CPU
Inbyggda klämdioder för skydd mot induktiva belastningar
Skydd mot hög tryck med pinne
Arbetstemperatur 0 till 80 °C
Kompakt storlek: 29.2 mm x 23 mm
Idealisk för Arduino-projekt och andra mikrokontroller

Kundfrågor & svar

Vilka är de exakta måtten på kortet och vad ingår i paketet när du köper denna styrenhet?

Kortet mäter 29,2 mm x 23 mm. Paketet innehåller endast styrkortet; kablar, motorer eller andra tillbehör ingår inte.

Vilka hänsyn bör tas till värmeavledning och kontinuerlig användning nära maximal ström?

Vid drift nära 800 mA per kanal rekommenderas passiv kylning och att undvika långvarig användning vid full belastning, eftersom kortet saknar kylfläns och överhettning kan minska komponentens livslängd.

Hur står sig L9110S jämfört med andra drivkretsar som L298N när det gäller storlek, effektivitet och tålighet mot överström?

L9110S är mer kompakt och har lägre spänningsfall (låg mättnad), men klarar lägre ström och saknar robust skydd mot överström. L298N klarar högre strömmar (~2 A per kanal) och stora induktiva laster, men är större och mindre effektiv.

Vilka typer av motorer kan jag styra med L9110s?

Du kan styra två likströmsmotorer eller en 2-fasig stegmotor med 4 ledningar med denna styrning.

Vilket ingångsspänningsområde har denna styrning?

Ingångsspänningsområdet är 2.5 till 12 volt i likström (DC).

Är den kompatibel med Arduino?

Ja, styrningen är kompatibel med Arduino och andra mikrokontroller som stöder TTL/CMOS-utgångsnivåer.

Vilken maximal ström kan varje kanal hantera?

Varje kanal kan leverera en maximal kontinuerlig ström på 800 mA.

Ingår skydd för att undvika skador på styrningen?

Ja, den inkluderar skydd mot hög tryck via en pinne och klämdioder för induktiva belastningar.
