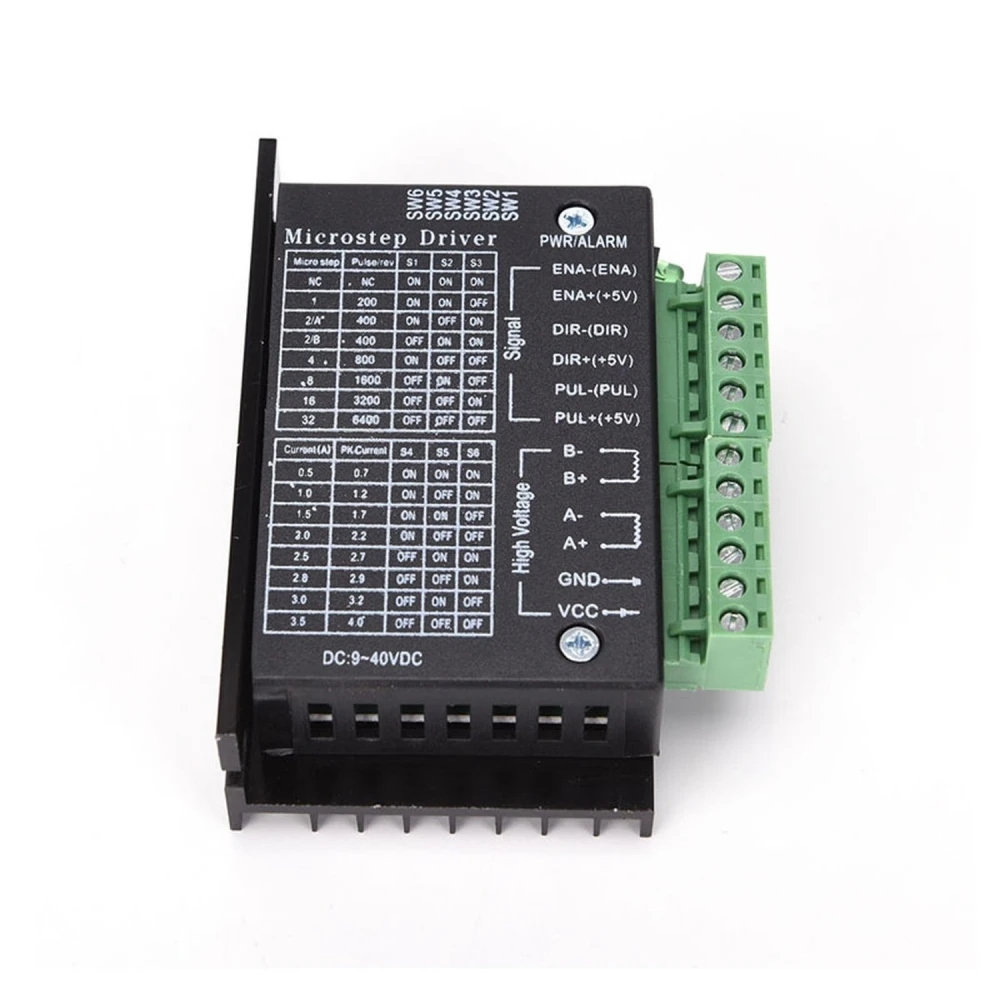

TB6600-drivare för stegmotor upp till 4A 9V–40V kompatibel med Arduino
Varumärke: satkit
112,64kr
Moms ingår (Exkl. moms: 90,11 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 106,88 kr | -5% |
Begränsat lager
Standardleverans
Ons, Apr 29 - Fre, Maj 1
Expressleverans
Mån, Apr 27 - Tis, Apr 28
30 dagars returrätt
Fria returer inom 30 dagar
Säker transaktion
Share:
Fri leverans
Frakt från 56 kr
Enkla returer
30 dagars returrätt
Säker betalning
100% säker kassa
Kvalitetsgaranti
Endast originalprodukter

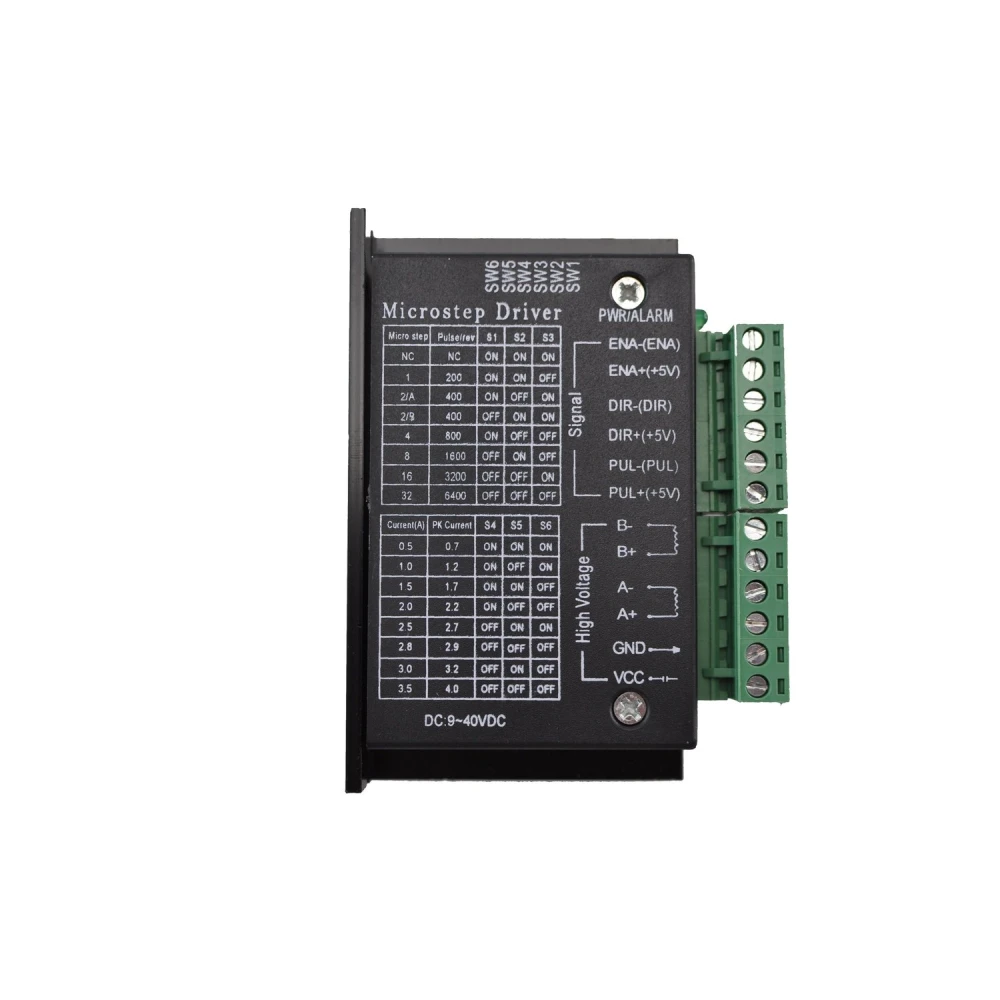

Den TB6600-drivare för stegmotor är en bipolär styrenhet som gör det möjligt att styra stegmotorer med 2 och 4 faser med en matningsspänning på 9V till 40V och en maximal excitationsström på upp till 4A. Denna styrenhet används ofta i applikationer som CNC-maskiner, graveringsmaskiner, förpackningsmaskiner och annan utrustning som kräver hög precision och vridmoment.
Denna drivare använder avancerad kontroll av strömslingans mikroindelning, vilket minskar momentrippel och möjliggör mjuk drift vid låga hastigheter. Dessutom ger den högre vridmoment vid höga hastigheter jämfört med andra tvåfasstyrenheter, vilket säkerställer högprecisionspositionering.
Huvudegenskaper
- Valbara mikrostegslägen: 1/1, 1/2, 1/4, 1/8 och 1/16 steg.
- Enkel matningsspänning på 9 till 40V DC.
- Justerbar ström i 8 steg, från 0,2 A till 5 A.
- Optiskt isolerade ingångar för bättre skydd och stabilitet.
- Skydd mot överspänning, underspänning, överström och kortslutning.
- Hög starttakt och högt vridmoment vid höga varvtal.
- Robust svart plasthölje med aluminiumkylfläns för optimal värmeavledning.
- Integrerade monteringshål för enkel installation i maskinpaneler.
Tekniska specifikationer
- Ingångsspänning: 8 till 50V DC (drift mellan 9V och 40V).
- Ingångsström: 1 till 5 A.
- Maximal utgångsström topp: 5,0 A (100 ms).
- Maximal utgångsström i drift: 4,5 A.
- Drifttemperatur: -10 till 45 °C.
- Förvaringstemperatur: -40 till 70 °C.
- Vikt: 200 gram.
Kompatibilitet och användning

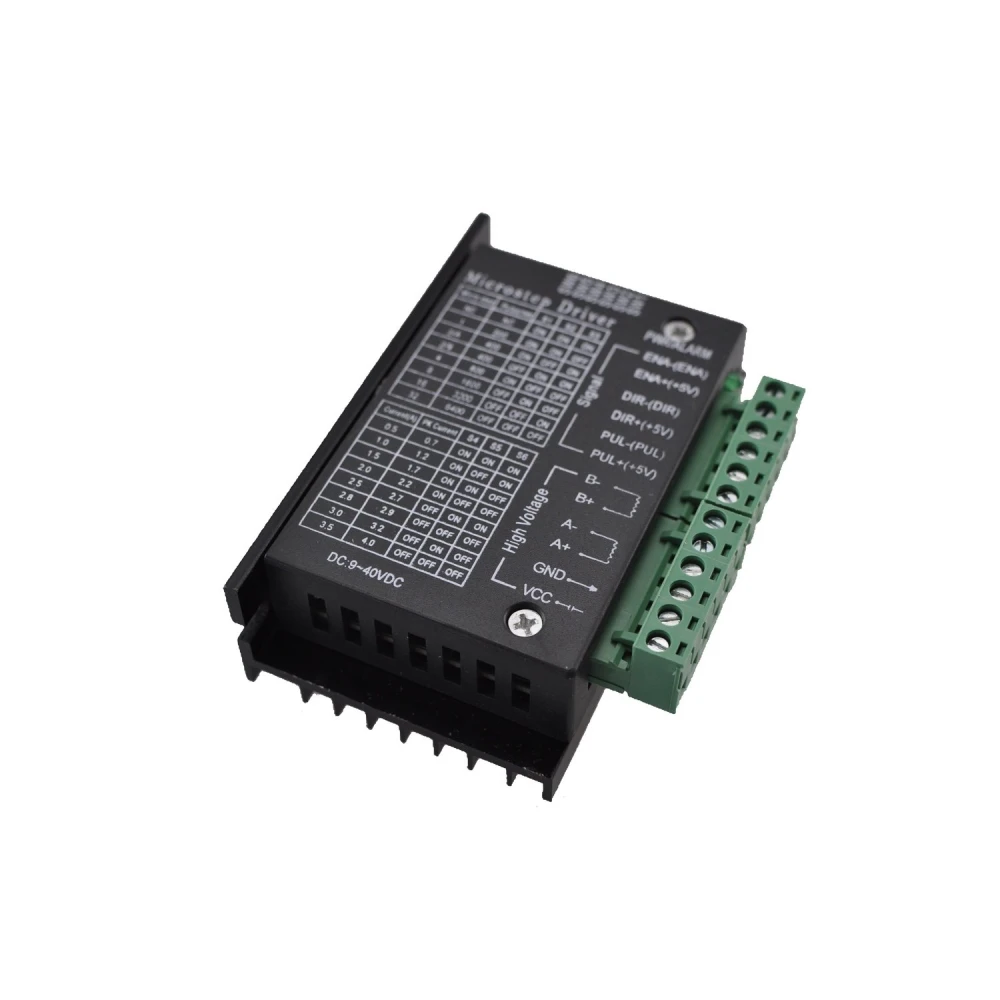

Denna styrenhet är kompatibel med stegmotorer NEMA17, NEMA23, NEMA24 och NEMA34, vilket gör den till ett utmärkt val för CNC-projekt och system som kräver högprecisionsstyrning av motorer. Den är också kompatibel med Arduino och andra mikrokontroller som skickar digitala pulssignaler på 5V, vilket underlättar integration i DIY- och professionella projekt.
Anslutningar och konfiguration

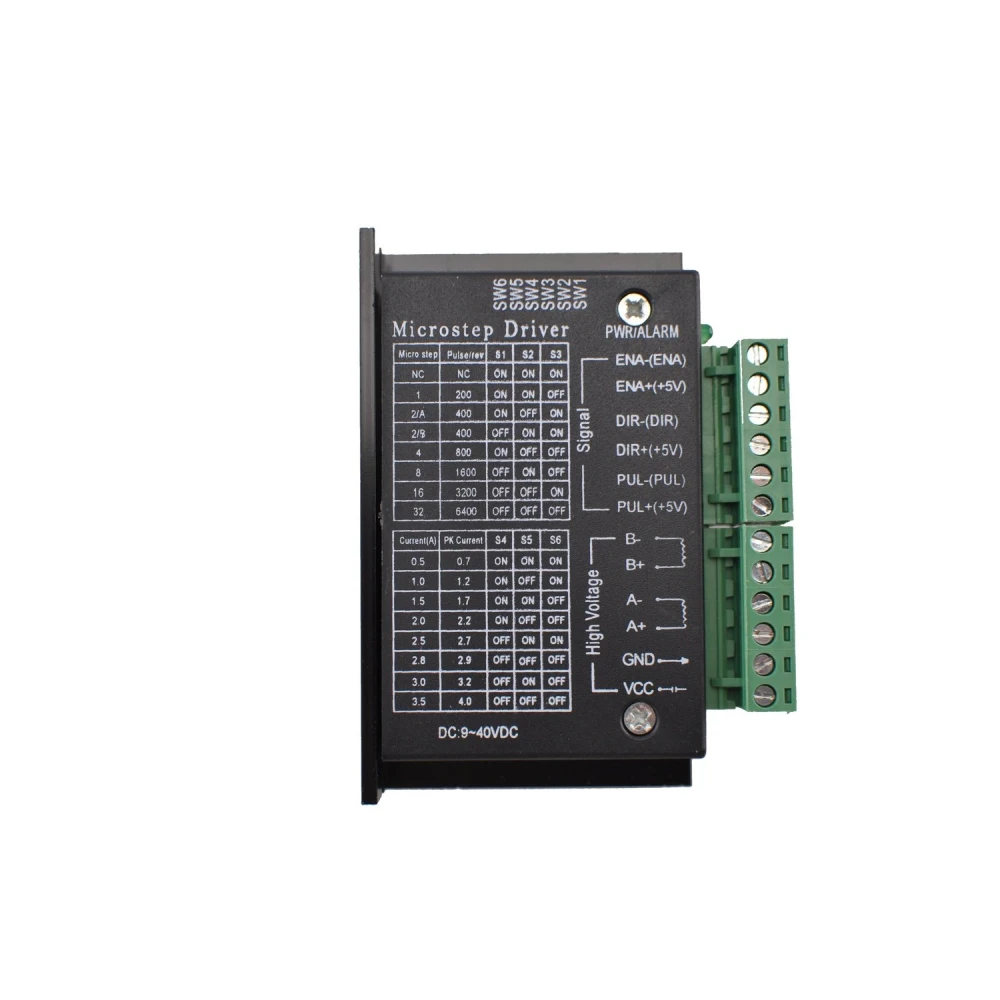

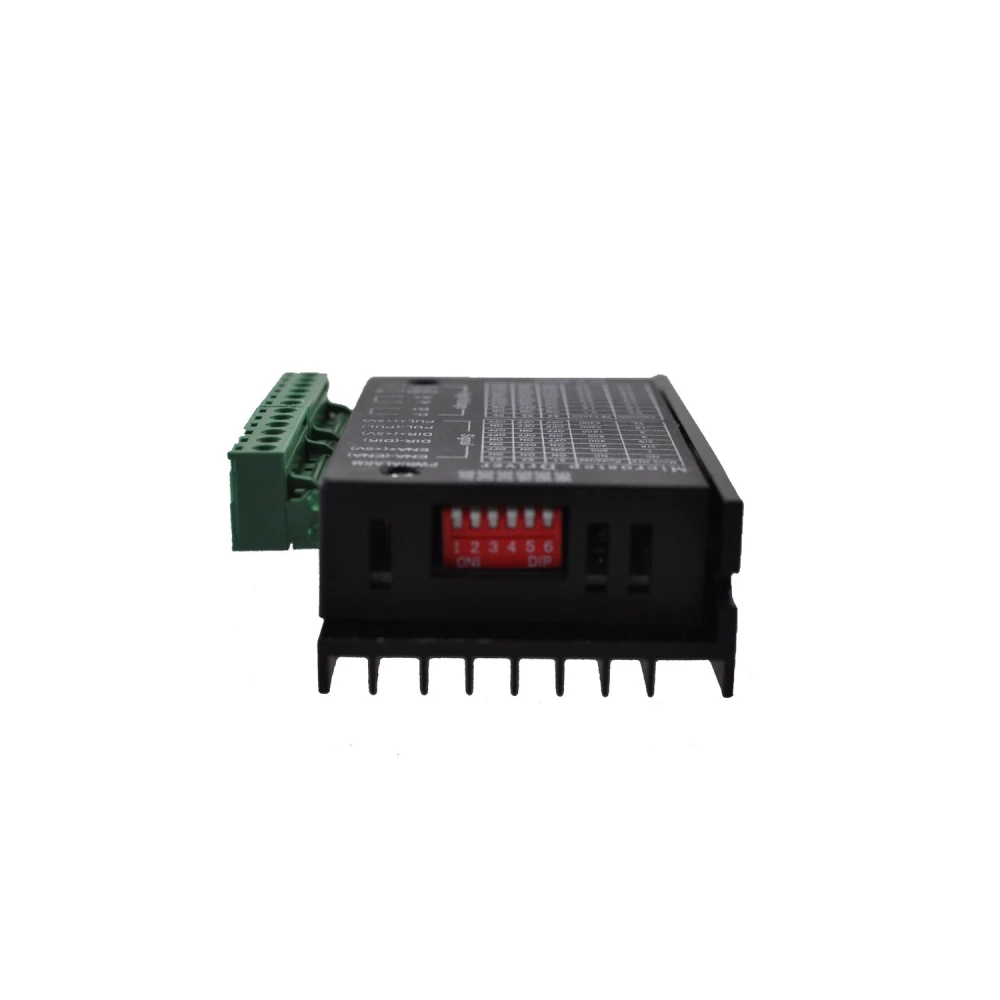

Modulen har anslutningar för DC-matning, utgångar för motorns faser och ingångar för aktiverings-, steg- och riktningssignaler, alla optiskt isolerade för att undvika störningar. Dessutom finns ett DIP-omkopplarblock för att justera ström och mikrostegsupplösning, vilket möjliggör en anpassad konfiguration efter motorns och applikationens behov.
Sammanfattningsvis är TB6600-drivaren en robust, exakt och mångsidig styrenhet, idealisk för dig som söker pålitlig prestanda i stegmotorer för CNC-, robotik- och automationsapplikationer.
- Mikrostegslägen: 1/1, 1/2, 1/4, 1/8, 1/16.
- Matning från 9 till 40V DC.
- Justerbar ström från 0,2 A till 5 A.
- Skydd mot överspänning, underspänning och kortslutning.
- Kompatibel med NEMA17, NEMA23, NEMA24 och NEMA34.
- Kompatibel med Arduino och 5V-mikrokontroller.
- Robust hölje med kylfläns i aluminium.
- Hög precision och vridmoment vid höga hastigheter.
Kundfrågor & svar
Vilka fördelar ger mikrosteg i TB6600-drivern jämfört med drivare med endast fullsteg eller halvsteg?
Användning av mikrosteg (valbart 1/1, 1/2, 1/4, 1/8, 1/16 steg) i TB6600 ger en mjukare motorrörelse och högre positionsupplösning, vilket minskar vibrationer och ökar precisionen. Jämfört med fullsteg eller halvsteg ger dessa lägen mer vibrationer och lägre upplösning. Detta är avgörande för uppgifter där mjuk gång och noggrannhet är prioriterade.
Vilka elektriska krav och signalkrav måste min mikrokontroller uppfylla för att vara kompatibel med denna driver?
TB6600 arbetar med digitala styrsignaler på 5 V för ingångarna pulse, direction och enable, och har dessutom optokopplade ingångar för isolering. Den är kompatibel med mikrokontroller som Arduino och andra som ger 5 V-logiksignaler. Driverns matningsspänning ska ligga inom 9–40 VDC. Det rekommenderas att kontrollera att mikrokontrollern kan leverera minst 5 mA per styrpinne.
Vilka skyddsmekanismer har TB6600 och hur fungerar de vid ett typiskt fel?
TB6600 har skydd mot överspänning, underspänning, överström och kortslutning. Om till exempel överspänning eller överström upptäcks stänger drivern av utgången för att skydda både motorn och den interna kretsen. Vid kortslutning går den in i skyddsläge tills strömförsörjningen återställs. Dessa funktioner ökar säkerheten vid vanliga fel i kabeldragning eller matning.
Vilken spänning klarar TB6600-drivaren?
TB6600-drivaren klarar en ingångsspänning på 9V till 40V DC, med ett driftområde på 8 till 50V DC.
Vilken maximal ström kan denna styrenhet hantera?
Den kan hantera en maximal driftström på 4,5 A och en topp på 5 A under 100 ms.
Är den kompatibel med Arduino?
Ja, den är kompatibel med Arduino och andra mikrokontroller som skickar digitala pulssignaler på 5V.
Vilka stegmotorer är kompatibla med denna drivare?
Den är kompatibel med NEMA17, NEMA23, NEMA24 och NEMA34-motorer med 2 och 4 faser.
Vilka mikrostegslägen erbjuder TB6600?
Den erbjuder mikrostegslägena 1/1, 1/2, 1/4, 1/8 och 1/16 för exakt motorstyrning.
