PIR-rörelsesensor HC-SR501 kompatibel med Arduino för DIY-projekt

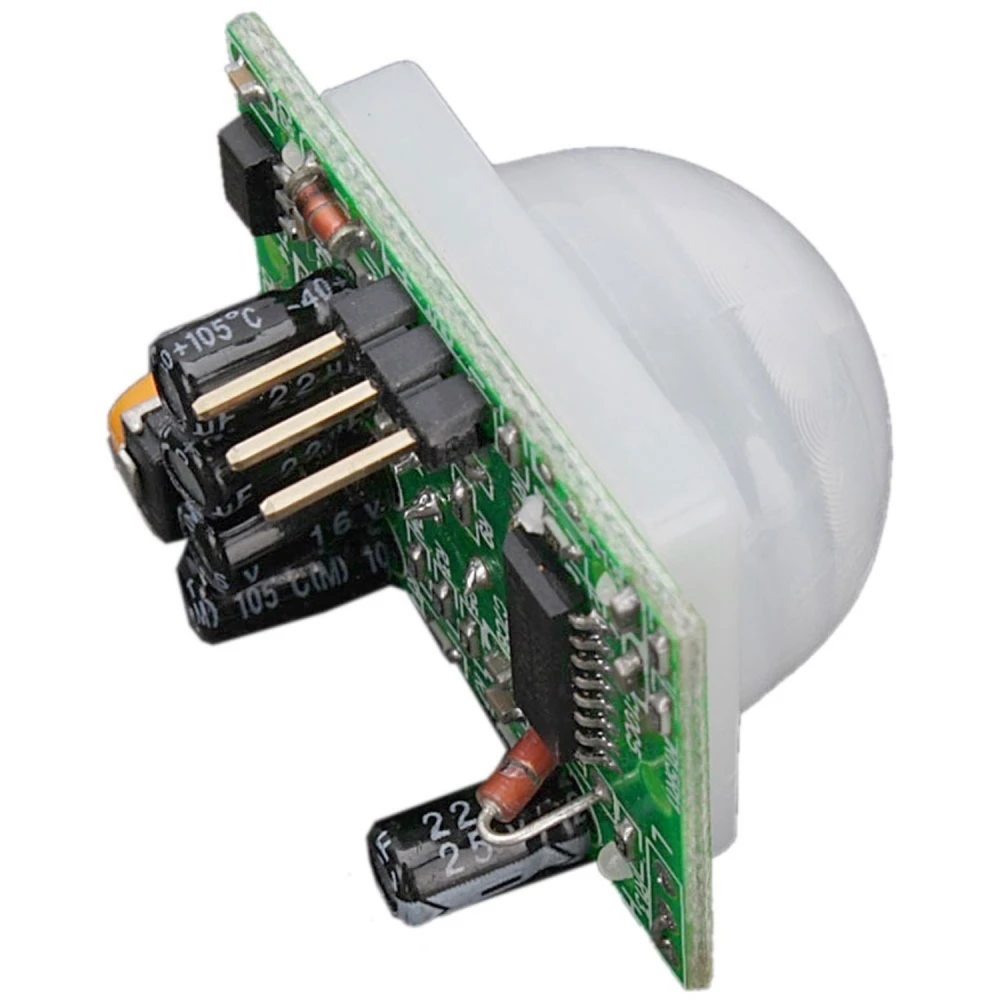

Vista frontal del sensor PIR HC-SR501 para proyectos Arduino

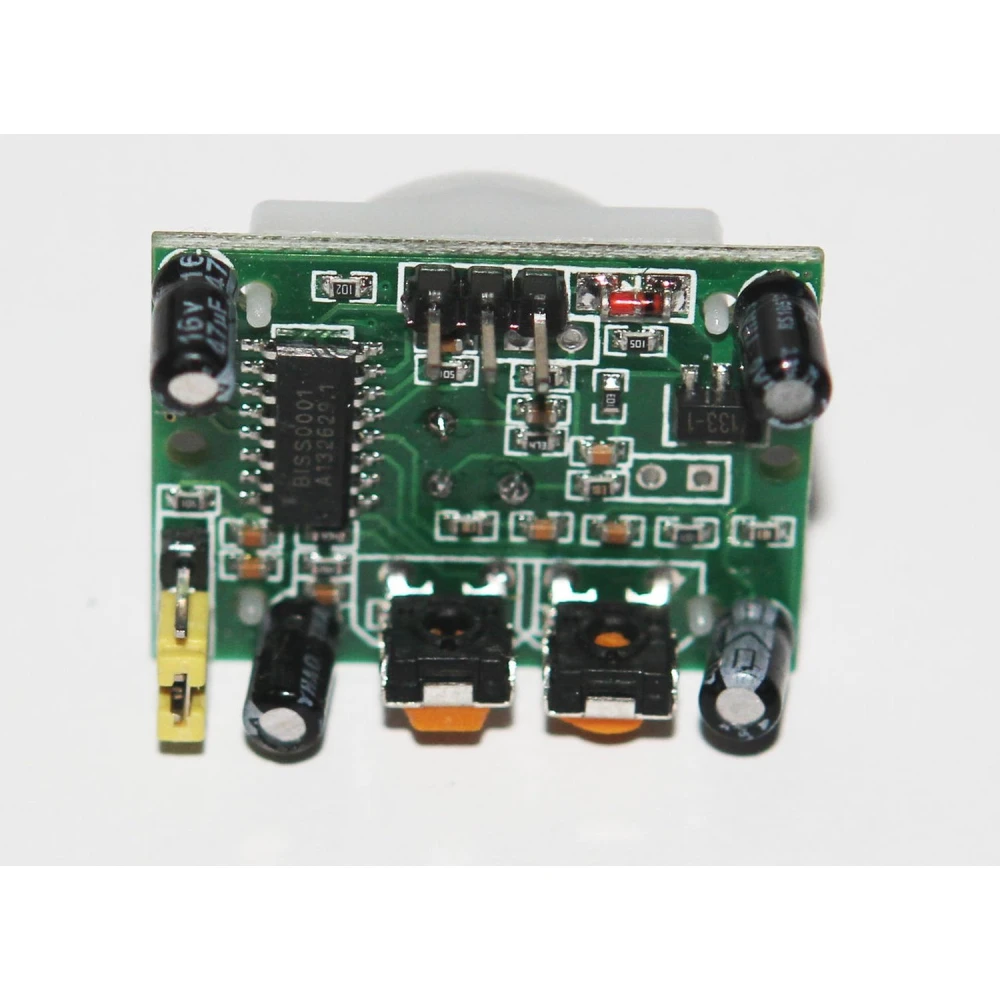

Detalle del sensor de movimiento PIR HC-SR501 con lente de 23 mm

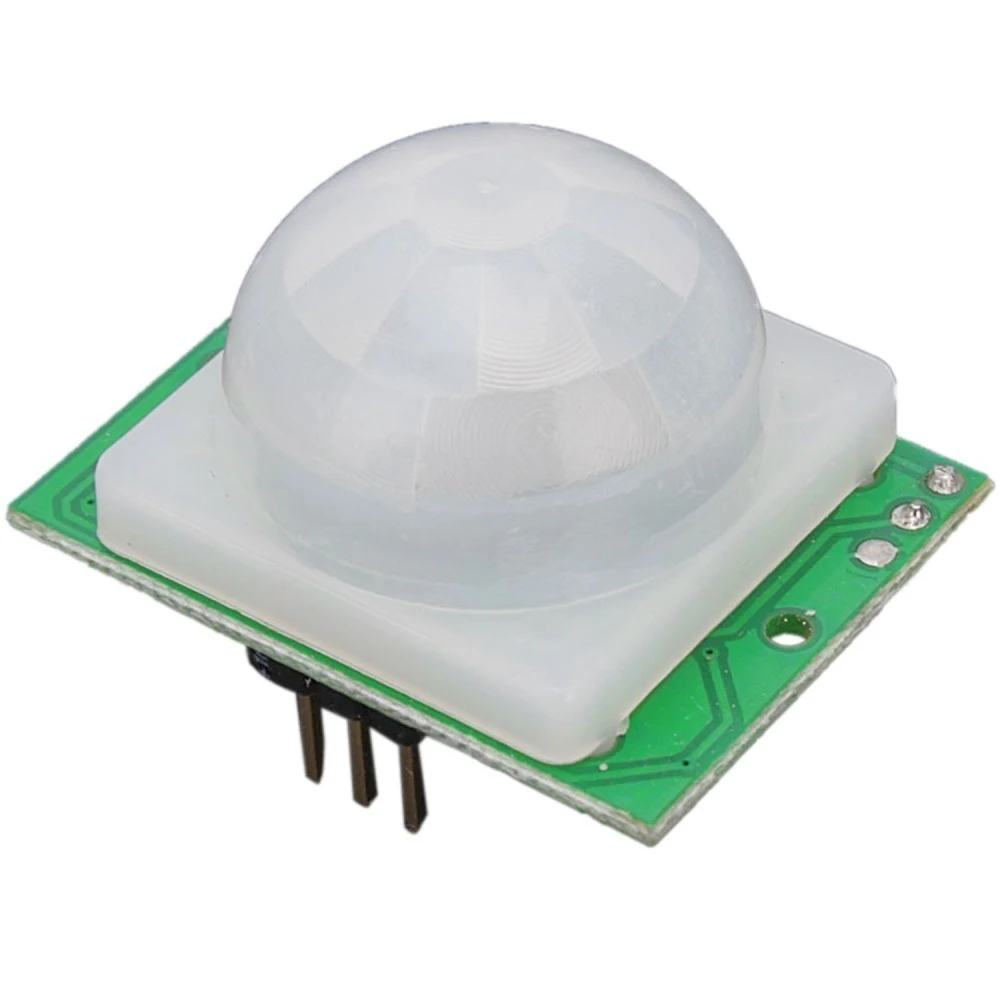

Sensor PIR HC-SR501 montado para uso en proyectos electrónicos DIY

PIR-rörelsesensor HC-SR501 kompatibel med Arduino för DIY-projekt

Name: PIR-rörelsesensor HC-SR501 kompatibel med Arduino för DIY-projekt
Brand: satkit
SKU: K030102-HC-SR501
Price: 23.06 SEK
Availability: InStock

Varumärke: satkit

Bli den första att recensera denna produkt

Spara 18% Var: 28,27 kr

23,06kr

Moms ingår (Exkl. moms: 18,45 kr)

Mängdrabatter

Antal	Pris	Spara
2+	27,00 kr	-4%
10+	25,59 kr	-9%
20+	21,09 kr	-25%

Begränsat lager

Standardleverans Ons, Apr 29 - Fre, Maj 1

Expressleverans Mån, Apr 27 - Tis, Apr 28

30 dagars returrätt

Antal

Fria returer inom 30 dagar

Säker transaktion

Fri leverans Frakt från 56 kr

Enkla returer 30 dagars returrätt

Säker betalning 100% säker kassa

Kvalitetsgaranti Endast originalprodukter

Den PIR-rörelsesensor HC-SR501 är en elektronisk komponent som är utformad för att upptäcka rörelse med passiv infraröd teknik och är kompatibel med Arduino-plattformar. Denna sensor är idealisk för automations-, säkerhets- och robotikprojekt och erbjuder en pålitlig och enkel lösning för att upptäcka mänsklig eller animalisk närvaro i ett visst område.

Huvudegenskaper:

Justerbar känslighet: Möjliggör inställning av detektionsavståndet mellan 3 och 7 meter, anpassat efter olika projektbehov.
Justerbar hålltidsfunktion: Tiden som sensorn håller signalen aktiv kan justeras från 3 till 200 sekunder, vilket ger flexibilitet i responsen.
Matningsspänningsområde: Fungerar med likström mellan 4.5V och 20V, vilket underlättar integration med olika strömkällor.
Låg strömförbrukning i viloläge: Förbrukar mindre än 50 mikroampere när den är inaktiv, idealisk för projekt som kräver energieffektivitet.
Digital utgång: Ger en hög nivå på 3.3V när rörelse detekteras och låg nivå på 0V när rörelse saknas.
Utlösningslägen: Kan konfigureras för enkel utlösning (ej återutlösbar) eller repetitiv utlösning via bygel i läge L eller H respektive.
Brett driftstemperaturområde: Fungerar effektivt mellan -15°C och +70°C, lämpligt för olika miljöförhållanden.
Kompakta mått: Kortstorlek 32mm x 24mm x 25mm och lins med 23mm i diameter, vilket underlättar montering i trånga utrymmen.
Detektionsvinkel: Mindre än 100°, vilket täcker ett stort område för rörelsedetektering.

Typiska användningsområden:

Automationsprojekt för att tända lampor eller larm.
Säkerhetssystem för att upptäcka inkräktare.
Robotik för respons på närvaro eller rörelse.
DIY-enheter som kräver närhets- eller rörelsedetektering.

Kompatibilitet: Denna sensor är helt kompatibel med Arduino-kort, vilket gör programmering och anslutning via standardpinnar enkel. Den digitala utgången möjliggör enkel integration med mikrokontroller och inbyggda system.

Sammanfattningsvis är PIR-sensorn HC-SR501 en mångsidig och effektiv komponent för alla elektronikentusiaster och utvecklare av DIY-projekt som söker en pålitlig lösning för rörelsedetektering.

Justerbar känslighet mellan 3 och 7 meter för exakt detektering
Konfigurerbar hålltidsfunktion från 3 till 200 sekunder
Matning från 4.5V till 20V med likström
Låg strömförbrukning i viloläge under 50 mikroampere
Digital utgång 3.3V hög nivå / 0V låg nivå
Utlösningslägen: enkel eller repetitiv via bygel
Driftstemperaturområde från -15°C till +70°C
Kompakt storlek: 32x24x25 mm och lins med 23 mm diameter
Detektionsvinkel under 100° för bred täckning

Kundfrågor & svar

Vad är maximalt avstånd och effektiv detekteringsvinkel för HC-SR501 jämfört med andra vanliga PIR-sensorer?

HC-SR501 har ett justerbart detekteringsavstånd på 3 till 7 meter och en detekteringsvinkel under 100°. Denna täckning är genomsnittlig jämfört med vanliga PIR-sensorer, som ofta ligger mellan 5 och 12 meter och vinklar mellan 90° och 120°. För större områden finns modeller med högre räckvidd och större vinklar.

Vilka material består sensorn av och hur mycket plats tar den på ett breadboard?

Modulen använder ett PCB-kort med elektroniska komponenter och en Fresnel-lins i plast med 23 mm diameter. Dess fysiska mått är 32 mm × 24 mm × 25 mm, vilket gör den idealisk för prototyper på breadboard eller integration i kompakta kapslingar.

Kräver HC-SR501 regelbundet underhåll och vad påverkar dess hållbarhet?

Den kräver inget rutinunderhåll. För maximal hållbarhet rekommenderas att undvika långvarig exponering för fukt, damm eller snabba temperaturförändringar (>70°C eller <–15°C), eftersom dessa kan påverka linsen eller de interna kretsarna.

Vilka vanliga problem förekommer och hur kan de lösas?

Bland de vanligaste problemen finns falska detekteringar (närliggande värmekällor eller störningar), kort räckvidd (felaktig justering av potentiometern) eller instabila utgångar (oreglerad matning). Rekommendationen är att kontrollera kablaget, justera känsligheten och använda stabil strömförsörjning inom angivet område.

Vilket detektionsområde har PIR-sensorn HC-SR501?

Sensorn har ett justerbart detektionsområde mellan 3 och 7 meter.

Är HC-SR501-sensorn kompatibel med Arduino?

Ja, sensorn är kompatibel med Arduino-kort och kan enkelt integreras i DIY-projekt.

Vilken matningsspänning kräver sensorn?

Den fungerar med en matningsspänning i likström mellan 4.5V och 20V.

Kan man justera hur länge sensorn håller signalen aktiv?

Ja, hålltiden är justerbar från 3 till 200 sekunder.

Hur hög är sensorns strömförbrukning i viloläge?

Strömförbrukningen i viloläge är under 50 mikroampere, vilket gör den energieffektiv.
