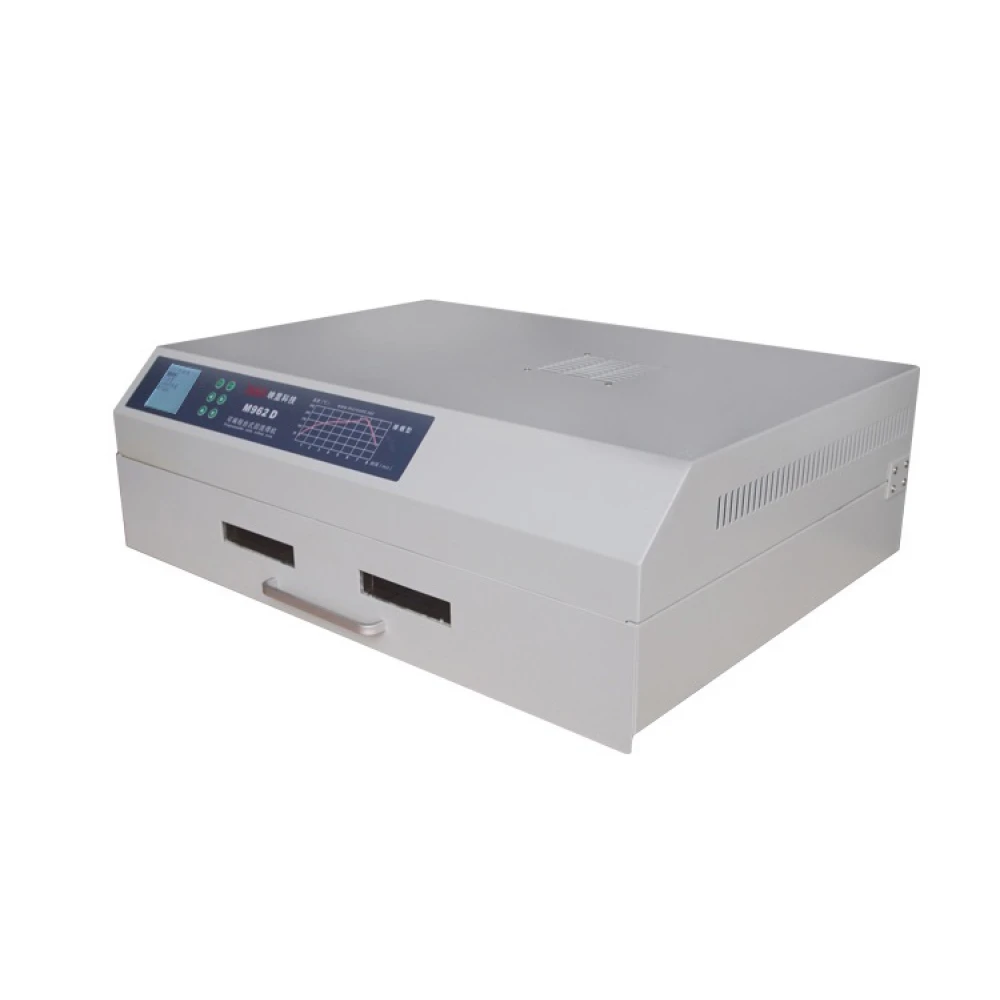

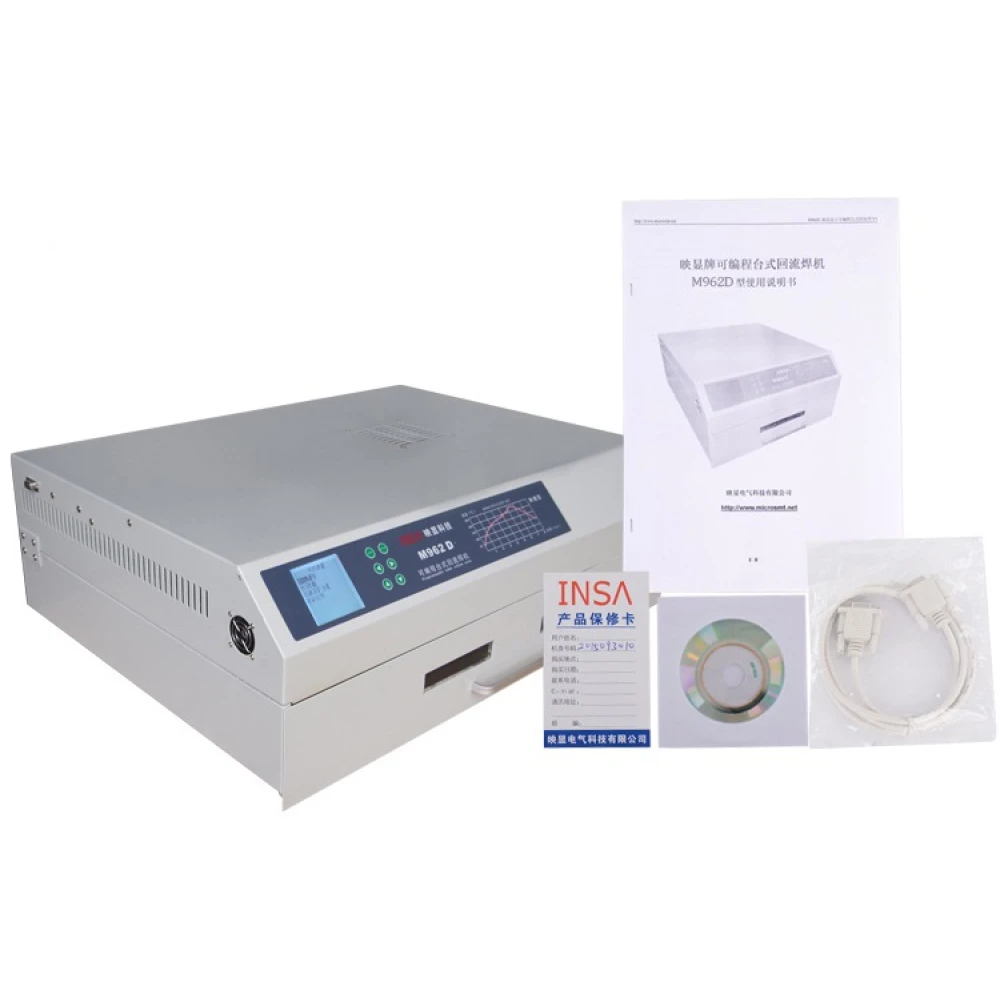

INSA M962D infraröd reflowugn med automatisk styrning
Varumärke: Puhui
Moms ingår (Exkl. moms: 7 650,00 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 9 180,00 kr | -4% |
| 10+ | 8 988,75 kr | -6% |
| 20+ | 8 606,25 kr | -10% |
Produktbeskrivning:
INSA M962D infraröd reflowugn är en avancerad utrustning utformad för att automatisera lödprocessen för elektroniska SMD- och BGA-komponenter. Styrd av mikrocomputer erbjuder denna ugn en komplett och automatisk lödprocess som förenklar arbetet och säkerställer exakta och jämna resultat tack vare snabb infraröd strålning i kombination med luftcirkulation.
Viktiga egenskaper:
- Stor lödyta: Den effektiva lödzonen är 400 x 650 mm, vilket gör det möjligt att arbeta med stora kretskort och ökar utrustningens mångsidighet.
- Åtta programmerbara temperaturprofiler: Gör det möjligt att välja och spara olika temperaturkurvor för att anpassa sig till olika typer av lödning och material, inklusive kontrollerade uppvärmnings- och kylfunktioner.
- Hög effekt: Har en nominell effekt på 3300W som säkerställer snabb och jämn uppvärmning genom hela processen.

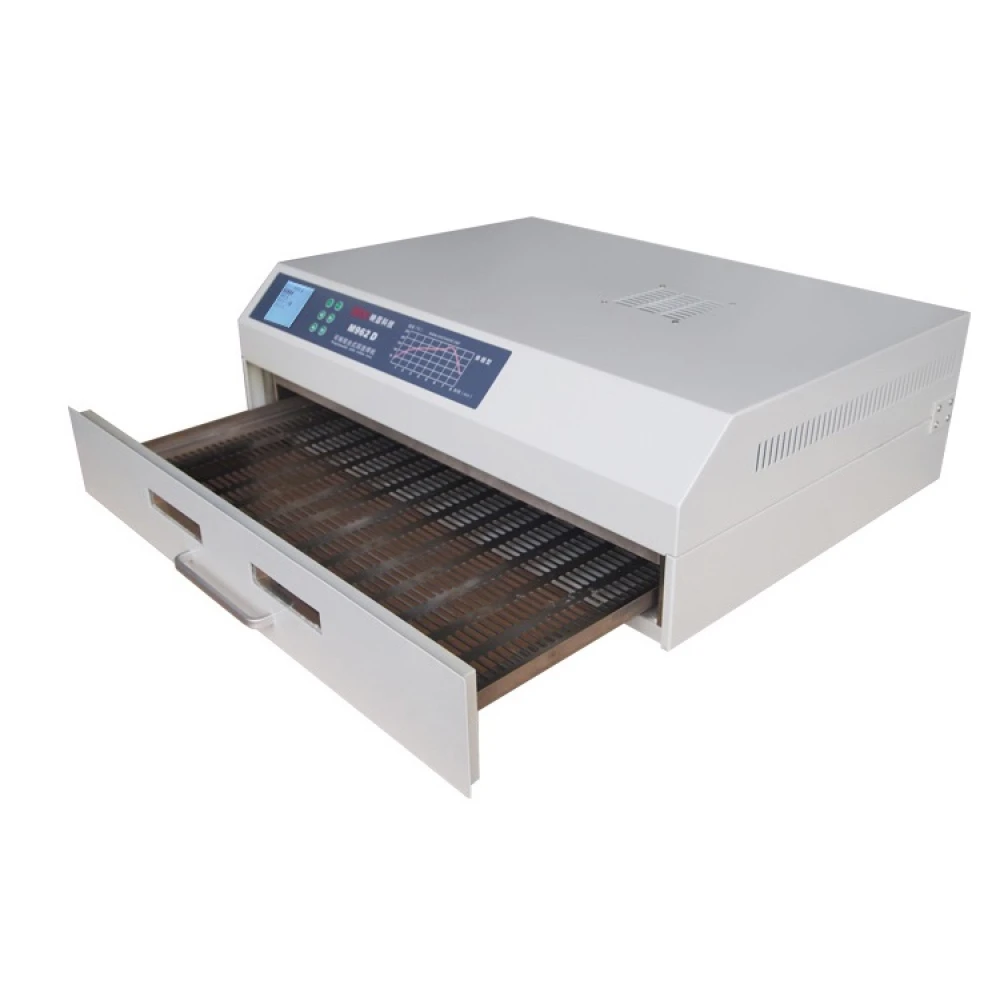

- Ergonomisk och funktionell design: Inkluderar en lådliknande arbetsbänk för enkel visuell övervakning under lödningen. Det användarvänliga gränssnittet gör den enkel att använda även för oerfarna operatörer.
- Specialfunktioner: Stöd för lödning, torkning, värmehållning, snabbkylning och rework, idealisk för komponenter som CHIP, SOP, PLCC, QFP och BGA.
- Elektrisk kompatibilitet: Fungerar med AC110V till AC220V, 50-60Hz, och anpassar sig till olika arbetsmiljöer.
Typiska användningsområden:
Denna ugn är idealisk för företag och verkstäder som kräver högprecisionslödning vid serieproduktion eller små batcher. Den är särskilt användbar för blyfri dubbelsidig lödning, BGA-reballing, termisk åldring av PCB-kort och allmänt underhåll av elektroniska kretsar.
Sammanfattade användarinstruktioner:
- Placera produkten som ska lödas på arbetsbänken och stäng lådan.

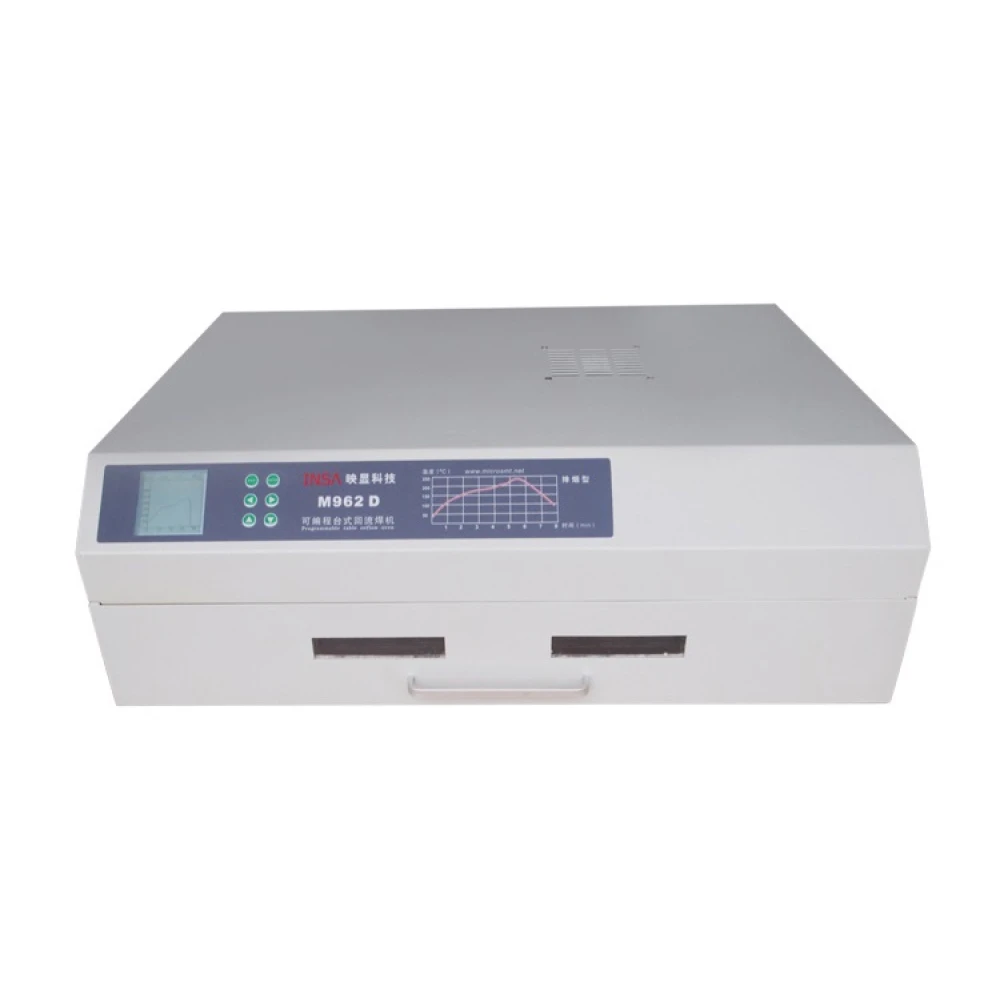

- Välj lämplig temperaturprofil i LCD-menyn, som finns på flera språk inklusive spanska.
- Starta den automatiska lödcykeln och följ processen visuellt genom ugnens fönster.
- När processen är klar utför ugnen automatisk kylning för att säkerställa lödkvaliteten.
- Vid eventuella brister kan rework utföras med hjälp av den extra uppvärmningsfunktionen.
Tips för optimal användning:
- Förvärm ugnen i kalla miljöer eller vid hög luftfuktighet för att förbättra lödkvaliteten.
- Undvik att löda komponenter med metallskärmning eller som tål temperaturer under 250°C.
- För att förbättra kvaliteten, placera ett extra PCB-kort på 10x10 cm under delen som ska lödas när du arbetar med BGA.
Dagligt underhåll:
- Håll arbetsbänken och observationsfönstret rena.
- Stäng inte av ugnen direkt efter användning; vänta tills den har svalnat helt.

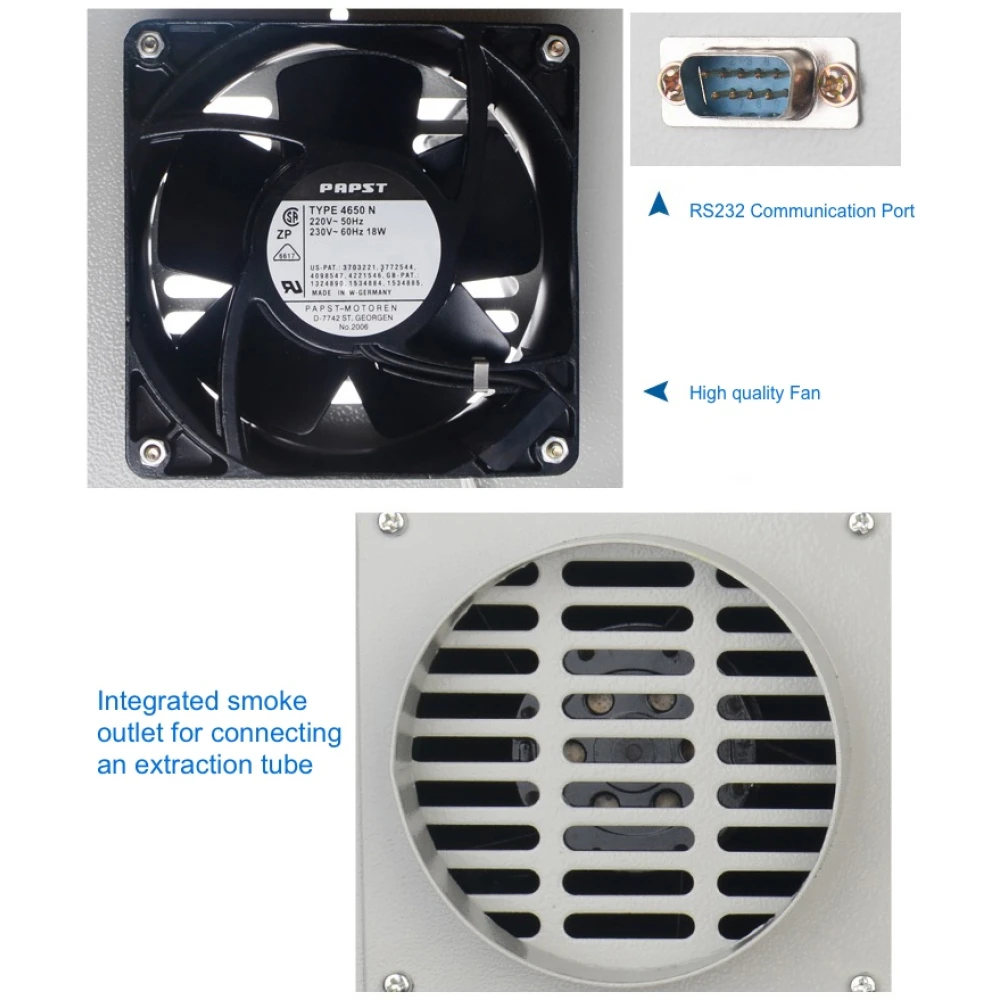

- Säkerställ god ventilation runt utrustningen under drift.
- Koppla ur utrustningen om den inte ska användas under längre perioder.
Tillgänglighet: För närvarande är denna produkt slut i lager och säljs endast på beställning.
INSA M962D infraröd reflowugn är en pålitlig och effektiv lösning för elektronisk lödning som kräver precision och automatiserad styrning.
- Maximal effektiv lödyta på 400x650 mm för ökad mångsidighet
- Åtta programmerbara temperaturprofiler för olika typer av lödning
- Nominell effekt på 3300W med snabb och jämn uppvärmning

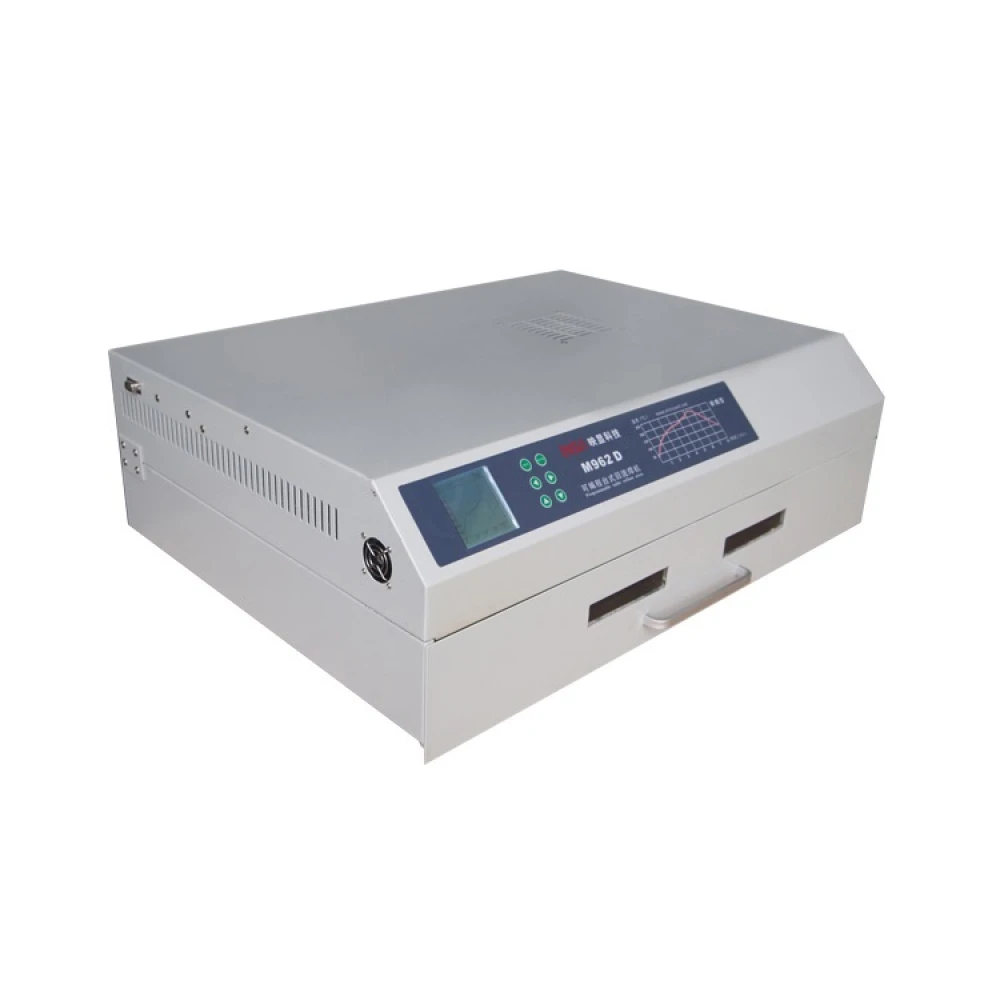

- Användarvänligt gränssnitt med LCD-skärm och flerspråkig meny
- Funktioner för lödning, torkning, värmehållning och snabbkylning
- Kompatibel med CHIP, SOP, PLCC, QFP och BGA-komponenter
- Design med lådliknande arbetsbänk för visuell övervakning under processen
- AC110V~AC220V / 50~60Hz strömförsörjning anpassad för olika miljöer
- Idealisk för serieproduktion och små batcher i företag och verkstäder
- Enkelt underhåll med rekommendationer för längre livslängd
Kundfrågor & svar
Vilka fördelar ger infraröd uppvärmning jämfört med traditionella konvektionsugnar för reflow i modellen INSA M962d?

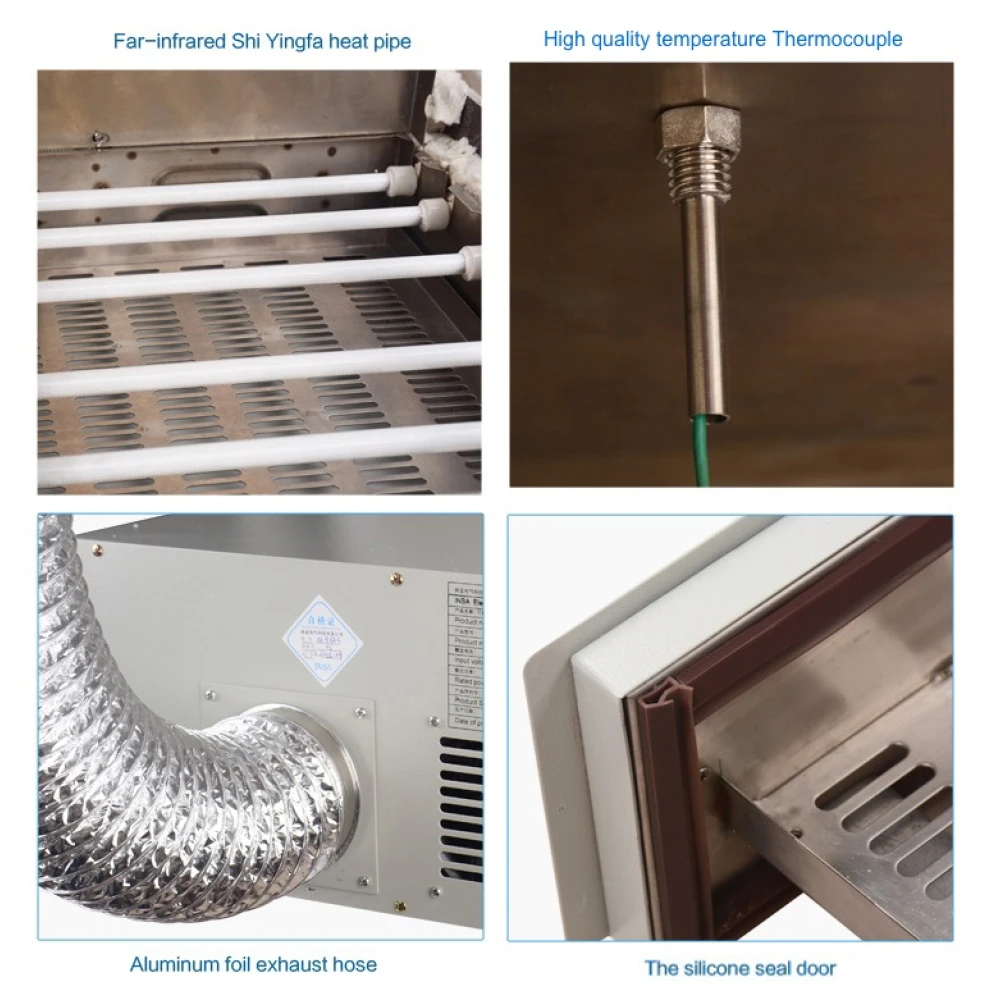

INSA M962d använder infraröd uppvärmning kombinerad med forcerad ventilation. Detta ger en jämnare temperatur och snabb värmeöverföring, vilket förbättrar precisionen i temperaturprofilen. Man bör dock tänka på att IR-strålning kan vara mindre effektiv för komponenter som ligger i skugga eller är staplade, jämfört med system som enbart använder varmluft.
Vilka är de användbara invändiga måtten och den totala vikten för reflowugnen INSA M962d?
Den effektiva invändiga lödområdet är 400 x 650 mm, vilket rymmer medelstora och stora kretskort. Utrustningen väger cirka 28 kg. Dessa siffror kan variera något beroende på tillverkningsbatch.
Vilket underhåll kräver denna ugn och vad är dess uppskattade livslängd vid frekvent användning?
Grundläggande underhåll omfattar regelbunden rengöring av filter och kammare samt kontroll av IR-element och fläktar. Under normala förhållanden överstiger livslängden för IR-lamporna 8000 timmar. Överhettning och ansamling av rester kan förkorta denna period.
Kan flera små PCB-kort laddas samtidigt i samma reflowprocess?
Ja, det går att ladda flera små PCB-kort, så länge den sammanlagda ytan inte överstiger 400 x 650 mm och det finns tillräckligt avstånd för luftcirkulation. Det rekommenderas att använda hållare eller organiseringsstöd för att undvika förskjutning under processen.
Vilka typer av komponenter kan jag löda med INSA M962D?
Den kan löda små och komplexa komponenter som CHIP, SOP, PLCC, QFP och BGA, inklusive blyfri lödning och BGA-reballing.
Vilken maximal lödyta klarar denna ugn?
Ugnen klarar en maximal effektiv lödyta på 400 x 650 mm.
Vilken matningsspänning kräver INSA M962D?
Den fungerar med AC110V till AC220V, 50-60Hz.
Har ugnen förprogrammerade temperaturprofiler?
Ja, den har åtta programmerbara temperaturprofiler för olika lödprocesser och material.
Finns INSA M962D för omedelbart köp?
För närvarande är produkten slut i lager och säljs endast på beställning.
